Николай ЩербакКак появились жидкокристаллические экраны? Возможны ли революции в однажды открытом явлении? Кто на рынке берется раскачать эту лодку и чего от этого ждать? Вот несколько соображений на эту тему.
Вкратце напомним историю появления в нашей жизни "волшебных светящихся плоских коробочек". Ученые заметили, что некоторые органические субстанции – жидкости, умеющие под воздействием изменения какого-либо фактора создавать упорядоченную кристаллическую решетку (например, реагирующие на электромагнитное поле), выстраивали молекулярные связи упорядоченно, как в кристалле.
Благодаря такой способности проявлялись разные свойства: скажем, упорядоченные кристаллы могли вращать плоскость поляризации света. Если за субстанцией поместить поляризованный источник света, то в состоянии покоя свет проходит через выстроенные определенным образом молекулярные связи, а при возникновении электромагнитного возмущения мы не видим ничего за изменившейся структурой. «Эврика!» – вскричали ученные и бросились уменьшать размеры свежеоткрытого явления, превращая его в ячейку размером меньше миллиметра. Так, составленные вместе в виде прямоугольника ячейки, превратились в первый черно-белый жидкокристаллический экран, дав старт эре плоских светящихся коробочек.
А если добавить огоньку, ну то есть цвета, подумали ученные? Задумано - сделано: раскрасили ячейки в красный, синий и зеленый, соединили вместе, и, меняя яркость каждой из них путем варьирования величины электрического поля, складывали объединённый световой поток 3-х ячеек, получая любой оттенок цвета. Таким образом и был создан ЖК-дисплей.
Вторым этапом стала погоня за улучшением характеристик: уменьшение размеров ячеек, уменьшение ширины токоведущих дорожек, которые видны на экране пресловутой «сеточкой». В итоге был достигнут физический предел, а венцом дисплеестроения стали экраны, опирающиеся на технологию IPS. Дальнейшее уменьшение размеров ячеек стало уменьшать общую яркость дисплея и сочность оттенков цвета, а уменьшение ширины дорожки – приводить к увеличению брака и количества отказов техники. Всё, можно ставить точку? Не совсем.

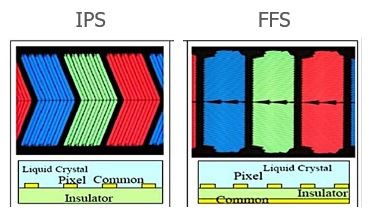

Инженеры компании BOE Technology решили пойти другим путем: они отказались от устоявшейся за десятилетия планарной (то есть, расположенной в одной плоскости сетке анодов и катодов) схему подачи питания для управления ячейкой и предложили переход к трехмерной системе управления плотностью электромагнитного поля. Это стало новым, революционным скачком в развитии технологии. Изменения в конструкции назвали Advanced super Dimension Switch (ADS). Существует и другое название данной технологии: FFS (Fringe Field Switching). За этими аббревиатурами скрывается изящнейшее инженерное решение: если в плоскости достигли предела, то надо переходить в 3D!

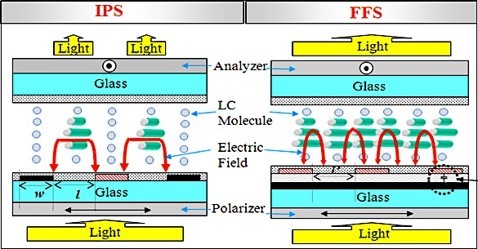

Так и поступили в BOE Technology: перенесли катоды с планарной подложки за изолирующий слой, что позволило в разы повысить плотность анодов, оставшихся на подложке для управления жидкими кристаллами. Ширина зазора в сборках этих контактов стала намного меньше, чем у технологии IPS, что приводит к образованию гораздо более сильных краевых полей, покрывающих как анод, так и область между анодами.
Это позволяет всем жидкокристаллическим молекулам с различной ориентацией в ячейках, которые расположены непосредственно над анодами и между ними, получать воздействие многомерного электрического поля, тем самым повышая эффективность работы жидких кристаллов и коэффициент пропускания света на 20% при сохранении низкого энергопотребления и широких углов обзора.
Сегодня компания BOE Technology, являясь создателем и основным патентодержателем ADS (ADvanced Super Dimension Switch)/FFS (Fringe Field Switching), продолжает совершенствовать свою инновационную технологию. Ее применение в производстве дисплеев делает превосходными важнейшие оптические и технико-эксплуатационные характеристики: широкие углы обзора со всех сторон, сочную цветопередачу, высокую яркость, контраст, продлевает срок жизни дисплея и уменьшает энергопотребление. Совокупность данных параметров делает профессиональные дисплеи, использующие разработки BOE Technology, сверхконкурентными на рынке, позволяет значительно снижать стоимость владения и, благодаря пониженному энергопотреблению и высокой устойчивости к яркой засветке, значительное увеличивать спектр применения.
Жидкокристаллические панели, произведенные BOE Technology с применением разработок ADS/FFS, ведущие мировые бренды используют для большинства моделей как компактных гаджетов, КПК, смартфонов, планшетов, так и для профессиональных панелей разных размеров и назначения: мониторов, телевизоров, экранов, ноутбуков. По данным аналитической компании Sigmaintell Consulting, в 2018 году BOE Technology реализовала 54,3 млн панелей для телевизоров и 37,3 млн панелей для мониторов. Совокупный объём поставок LCD панелей составил 91,6 млн устройств. Как результат, BOE Technology была признана крупнейшим в мире поставщиком жидкокристаллических панелей для телевизоров и мониторов.
Опираясь на передовой опыт BOE Technology, компания #EliteBoard, ныне, участник форума #AVFOCUS2019 Москва воплотила потенциал новых технологий во всей линейке своих продуктов: профессиональных дисплеях для видеостен, интерактивных панелях и досках для образования и бизнеса, профессиональных дисплеях различного формата, в широком спектре решений Digital Signage, специализированных продуктах для транспорта, медицины и сферы ритейла.
*Автор - менеджер по развитию ООО «Элитборд РУС» (EliteBoard)
