Компания ATEÏS, появившаяся на российском рынке благодаря дистрибьютору профессионального звукового оборудования «АВ-Центр» около трех лет назад, является одним из ведущих мировых разработчиков и производителей систем оповещения и управления эвакуацией (СОУЭ), звуковой трансляции и пейджинга. Компания была основана в 1980 году во Франции, и после объединения с компанией Penton Audio стала частью PAX ProAV Group. В 2018 году компания PAX ProAV Group открыла представительство в России, что сделало продукцию ATEÏS еще доступнее для российских пользователей, а взаимодействие с производителем — прочнее и проще.
ATEÏS — это аббревиатура, расшифровывающаяся как Atelier de l'Electronique de l'Image et du Son, что в переводе на русский означает «Электронная мастерская видео и аудио». На начальных этапах компания, как и многие другие похожие производители в то время, занималась разработкой микшерных пультов и усилителей и даже была одной из первых, кто создал цифровую микшерную консоль. Все поменялось в 1995 году, когда ATEÏS получила от французских железных дорог крупный заказ на создание матричного оборудования для построения масштабной системы автоматического оповещения, что и определило дальнейшее развитие в направлении Public Address / Voice Alarm (PAVA).
Следующим важным этапом стало слияние ATEÏS с британской компанией Penton Audio в 2003 году, позволившее объединить инженерные ресурсы и перевести производство на Тайвань, ускорив и удешевив процесс производства, при этом повысив качество продукции. В последующие годы, отвечая потребностям рынка, разрабатываемые продукты стали все больше усложняться, ассортимент дополнился оборудованием proAudio и появился ряд дочерних брендов. Учитывая специфику производимой продукции, требующей соответствия локальным законам и регламентам разных стран, а также локализацию и оперативную техническую поддержку, компания начала открывать региональные представительства по всему миру, имея на сегодняшний день весьма внушительный охват.
Продуктами ATEÏS, представляющими наибольший интерес, являются появившаяся в 2013 году модульная СОУЭ IDA8, фактически ставшая промышленным стандартом Public Address / Voice Alarm, а также вышедшая в прошлом году линейка Boutique, обеспечивающая схожие возможности, но сто̀ящая существенно дешевле. По большому счету, IDA8 — это флагман, а Boutique — это бюджетное решение, естественно, в рамках ценовой политики компании, так как оба продукта относятся к наивысшему классу с соответствующей ему стоимостью.
О системах ATEÏS рассказывает технический директор компании «АВ-Центр» Евгений Вертящих:
ATEÏS IDA8
IDA8 — «топовый» продукт в ассортименте компании. Он представляет собой комплексное модульное решение, позволяющее реализовывать самые функционально сложные системы оповещения и высококачественной музыкальной трансляции. Фактически, это не просто СОУЭ, а полноценная цифровая аудиоплатформа, снабженная необходимыми пожарными функциями и соответствующая всем современным требованиям. Гибкость и возможности подобной системы значительно превышают требования к простому аварийно-пожарному оповещению. IDA8 — весьма сложный и дорогой продукт, рассчитанный на крупные объекты. На базе такого устройства можно построить полноценную систему многозонного информационного вещания в аэропорту или на вокзале, сохраняя при этом все необходимые возможности стандартной системы оповещения и управления эвакуацией.
До определенного момента пожарный регламент не предусматривал комбинирования систем, требуя создания двух параллельных — одной для Voice Alarm, а второй – для информационного вещания, пейджинга и так далее. Но на сегодняшний день в России нет регламента, запрещающего подобные вещи. Существует европейский стандарт EN54, которого придерживаются производители акустики для Public Address/Voice Alarm. Такие громкоговорители имеют весьма специфическое звучание, непригодное для воспроизведения музыки. В нашей стране EN54 не принят, у нас есть собственный ФЗ-123, который не предусматривает каких-либо ограничений на совмещение систем оповещения и информационного вещания. Скорее, это связано с консервативным мышлением: «мы всегда так делали, и наши деды так делали». Никакого ограничения по этому поводу на самом деле, нет. Мы без каких бы то ни было проблем реализуем подобные проекты. Более того, даже сами заказчики все больше проявляют интерес к комбинированным системам. Ведь нет смысла платить дважды – отдельно за пожарную и отдельно за аудиосистему, – поэтому с удовольствием рассматривают подобные альтернативы.

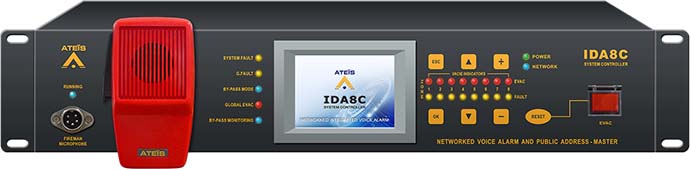

Возвращаясь к теме, IDA8 — это модульная сетевая система, что является ее главным преимуществом. Под модульностью подразумевается, что она строится из нескольких устройств и может быть легко масштабирована. Основные компоненты IDA8, это мастер-контроллер IDA8 SI и подчиненные контроллеры IDA8 SAB и IDA8S. Каждый подчиненный контроллер способен формировать 8 независимых шлейфов оповещения, а соединение мастер-контроллера с подчиненными осуществляется посредством сетевого подключения. Для этих целей используется проприетарный сетевой протокол ATEÏS Local-Net, позволяющий объединять в одну сеть до 32 устройств, где одно из них должно быть мастер-контроллером, а остальные — подчиненными. Таким образом, суммарная емкость такой сети способна достигать 256 независимых шлейфов. И это только в вертикальном сегменте. Если добавить к нему горизонтальный, допускающий объединение с помощью ATEÏS Global-Net до 32 мастер-контроллеров, то емкость увеличивается до 8192 независимых шлейфов (32х32х8).
ATEÏS IDA8 позволяет легко охватывать большие площади или группы зданий. Обычно при реализации подобных проектов мы создаем в каждом здании свои аппаратные, связывая их при прмощи ATEÏS Global-Net. Соединение может быть как оптоволоконным, так и по витой паре — всё зависит от расстояния и технических задач. Такое построение дает нам возможность максимально сократить дистанцию между усилителями и громкоговорителями, переведя все основные подключения в сеть. Как известно, чем больше расстояние, на которое нужно передать сигнал, тем больше требуется сечение кабеля, иначе возникнут потери. Поэтому чем короче будет эта линия, тем лучше. Сетевая технология позволяет нам сократить эти конечные сегменты до 100-150 метров, тем самым снизив стоимость и упростив соединение.
Немаловажным моментом является и безопасность: согласно требованию регламента, вся система завязана в сеть, задублированную кольцом. Топология Redundant Ring обеспечивает прописанную в пожарных требованиях отказоустойчивость, так что в случае разрыва кольца в каком-либо месте система не выйдет из строя, а продолжит работу в штатном режиме через ответную часть, просто проинформировав обслуживающий персонал о возникшей проблеме.
Для конфигурирования системы такой сложности ATEÏS разработала удобное и понятное управляющее ПО Studio Software. Софт имеет привычное исполнение и очень похож на используемый для работы с цифровыми аудиоплатформами. При запуске пользователь видит пустое основное окно, куда добавляются необходимые DSP-элементы и производится их соединение. Определенная специфика конечно имеется, учитывая, что это не обычный аудиопроцессор, а совмещенное с СОУЭ устройство, но всё предельно просто и наглядно.
ATEÏS Boutique

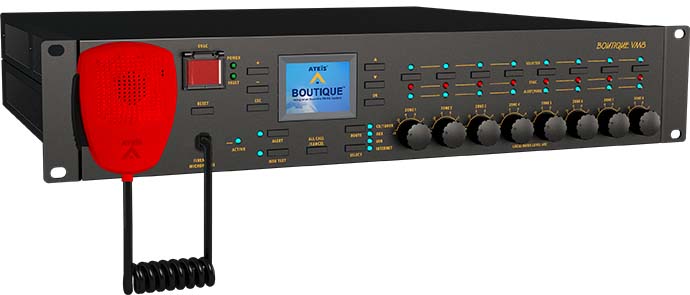

Boutique — это совсем свежий продукт, появившийся в 2017 году. По возможностям система лишь немного уступает флагману, существенно превосходя схожие устройства в ассортименте других производителей. По сочетанию цены и потенциала именно этот продукт больше всего подходит для российского рынка. Фактически такая система может заменить собой целый рэк специализированного оборудования, предлагая высочайшее в отрасли качество, надежность и удобство управления. Boutique представляет собой гибкую, легко масштабируемую систему оповещения и управления эвакуацией со схожей с IDA8 архитектурой и встроенным усилителем класса D мощностью 250 или 500 Вт (в зависимости от модели). Здесь также применяется объединение мастер-контроллера с подчиненными устройствами посредством ATEÏS Local-Net и доступно создание от 4 до 16 384 зон оповещения, что позволяет легко реализовывать проекты любого масштаба.

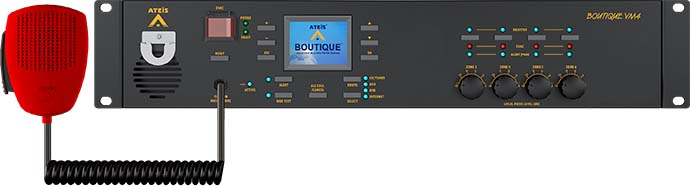

Если говорить об отличиях, то Boutique — это полуцифровая система формата «все-в-одном». То есть для какого-то простого проекта достаточно подключить к устройству громкоговоритель и все будет готово к работе. Каждый контроллер, в зависимости от модели, поддерживает 4 или 8 независимых шлейфов, имеет встроенный цифровой аварийный месседж-плеер, обеспечивающий хранение в памяти до 90 минут аудио, снабжен контролем исправности линий громкоговорителей, контролем всех параметров, прописанных в стандарте EN54-16, микрофоном пожарного и так далее. Всё удобно настраивается через веб-интерфейс, но при необходимости может быть сконфигурировано и с передней панели, на которой находятся дисплей и ряд кнопок. Как и в IDA8, в системе используются вертикальные и горизонтальные сегменты из главных и подчиненных контроллеров, но мастер-контроллеров может быть задействовано в два раза больше, что позволяет реализовывать конфигурации вплоть до 64х32х8.
Главное отличие Boutique в том, что в ней реализованы более скромные возможности цифровой аудиоплатформы. Она способна одновременно воспроизводить лишь два аудиопотока, и то при наличии второго усилителя, подключенного к контроллеру, тогда как IDA8 может работать с независимым аудиопотоком на каждом шлейфе (8 на контроллер и до 8192 в максимальной конфигурации системы).
Получается, если мы берем один Boutique и реализуем с его помощью систему пожарного оповещения со всеми подключенными АПС, то можем запрограммировать систему как автоматическую или ручную, а добавив дополнительный усилитель, получаем возможность независимой работы с двумя шлейфами. На одном шлейфе может играть музыка, другой будет выделен для пейджинговых или эвакуационных сообщений. Дополнительно второй канал является резервным и, в случае выхода одного усилителя из строя, система автоматически переключается на рабочий. Boutique позиционируется, как однопотоковая аудиосистема, а IDA8 — многопотоковая. Поэтому в последней реализованы соответствующие сетевые технологии, присутствует возможность подключения аудиоисточников непосредственно к контролерам в каждой из зон и так далее. Это и есть основное различие, которое определяет разницу в цене.
Системами ATEÏS оборудовано множество крупных объектов по всему миру, причем используются они не только для тревожного оповещения, но и для трансляции музыки или информационных сообщений. Из наиболее известных можно отметить: аэропорт Суварнабхуми в Бангкоке (Таиланд), международный аэропорт Гонконга, стадионы «Стад де Франс» в Париже (Франция) и «Зигналь Идуна Парк» в Дортмунде (Германия), отель «Бурдж-эль-Араб» в Дубае (ОАЭ), центральный железнодорожный вокзал Амстердама (Нидерланды) и многие, многие другие.
А что же у нас в России? Пожалуй, эта тема наиболее интересна.

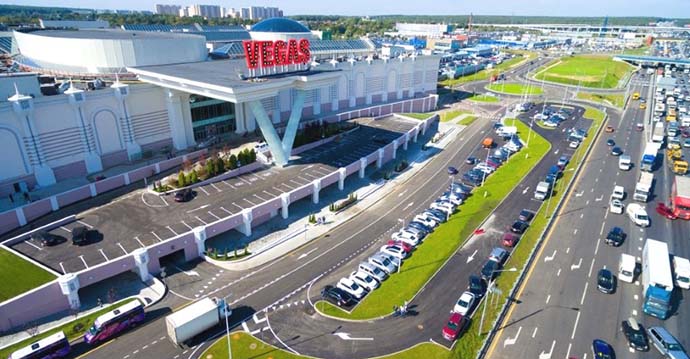

На базе ATEÏS с частичным применением оборудования Terracom, которое с ним совместимо, мы реализовали ТРК VEGAS в Кунцево (Москва), точнее даже продолжаем реализовывать, так как объект все еще находится в процессе пусконаладочных работ. Это масштабный проект с площадью 250 тыс. м2. Вся система была спроектирована сразу, исходя из общего плана, но поскольку строительство еще ведется и сдача происходит поэтапно, мы постепенно подключаем готовые к эксплуатации части.
В ТРК нами было оборудовано пять аппаратных, а если считать с диспетчерской, то шесть. Соответственно Global-Net состоит из шести точек. Задействовано 168 шлейфов и сформировано порядка 40 функциональных зон. Доступна мультипотоковая передача звука, позволяющая по требованию арендаторов той или иной части помещения транслировать необходимый им аудиоматериал. СОУЭ пятого типа. Управление аварийно–световыми указателями также удалось реализовать на IDA. В них, кроме всего прочего, есть восемь логических выходов, которые свободно конфигурируются под конкретные задачи, так что мы выполнили управление табличками без дополнительного контроллера.
Для создания системы обратной связи было задействовано 247 панелей пожарного интеркома TERRA-FIT. Все функции управления и контроля выведены в центральную диспетчерскую, интегрированную с мультимониторной компьютерной системой с предустановленным ПО TerraManager. Еще одним интересным моментом является реализованная нашими коллегами дополнительная система контроля вскрытия шкафов с оборудованием и выпадения основных ошибок. Дело в том, что IDA8 поддерживает управление по Modbus, поэтому с помощью логических входов, которые были задействованы в IDA, и внешнего Modbus-контроллера это удалось легко воплотить. Теперь технический персонал VEGAS может в наглядном виде производить мониторинг всех выпадающих ошибок.
