26 апреля 2019 года Россию посетит Яап Пронк, менеджер по продукту компании DiGiCo и специалист, обладающий глубокими знаниями в области цифровых микшерных технологий, который проведет в Клубе Алексея Козлова презентацию уникального решения — модульной микшерной системы 4REA4. У гостей семинара будет отличная возможность увидеть новинку вживую, научиться ее проектировать и программировать, а также получить интересующую информацию и ответы на вопросы напрямую от производителя. Подобные визиты случаются на отечественном рынке нечасто, что делает событие максимально интересным для профильных специалистов. Свободных мест с каждым днем становится все меньше, поэтому для посещения лучше заранее пройти предварительную регистрацию.
Компания DiGiCo является пионером в разработке цифровых концертных микшеров и одним из лидеров в их производстве, а ее продукты пользуются стабильно высокой популярностью у музыкантов мирового уровня. 4REA4 — это принципиально новое решение в ассортименте производителя, которое, в отличие от классических консолей, ориентировано на применение в фиксированных инсталляциях. Примечательно, что компания позиционирует новинку не как цифровую аудиоплатформу, а как инсталляционную версию своих концертных микшеров, что делает ее по-настоящему уникальной. В преддверии семинара АВ Клуб расспросил о главных особенностях продукта Евгения Шуева, бренд-менеджера DiGiCo в России, который рассказал о том, чем он отличается от других решений, представленных на рынке, и какие перспективы открывает перед интеграторами.
Евгений, пожалуй, основной вопрос, который интересует нашу аудиторию — это почему DiGiCo называет 4REA4 инсталляционной версией концертного микшера? Что в нем инсталляционного и что концертного?
Евгений Шуев
На самом деле, все достаточно просто. Компания DiGiCo решила предоставить интеграторам обширные возможности, качество и удобство работы своих всемирно известных концертных микшерных консолей, для чего была разработана специальная концепция, позволившая это грамотно реализовать. Фактически продукт объединяет в себе передовые достижения из обеих сфер: с одной стороны, модульное исполнение позволяет создавать распределенные системы любого масштаба и уровня сложности, где различные ее элементы могут быть расположены в разных помещениях или даже зданиях и соединяются по витой паре, а с другой — микшер поддерживает частоту дискретизации вплоть до 96 кГц, снабжен полноценным процессором эффектов, аналогичным применяемым в концертных моделях DiGiCo, и допускает подключение интерфейсов управления с физическими фейдерами и кнопками опять-таки характерными для концертных решений. Таким образом, с помощью 4REA4 можно как озвучить какой-нибудь гостиничный комплекс или круизный лайнер, так и провести концерт в многотысячном зале. Интеграторы могут найти здесь все инструменты, необходимые для оснащения и удаленного контроля инсталляции, а звукорежиссеры получить фирменное качество звука и привычные алгоритмы обработки. Именно поэтому 4REA4 и позиционируется нами, как инсталляционная версия концертного микшера, а не цифровая аудиоплатформа. Это будет особенно актуально для объектов, в которых, помимо решения задач речевого озвучивания помещений, имеется концертная площадка или бар с живой музыкой и их также требуется озвучивать, но уже на другом уровне. Для решения определенных задач система также может быть интегрирована с нашими концертными микшерами, что еще больше расширяет ее возможности.
Из каких модулей состоит 4REA4? За какие функции отвечает каждый из них?

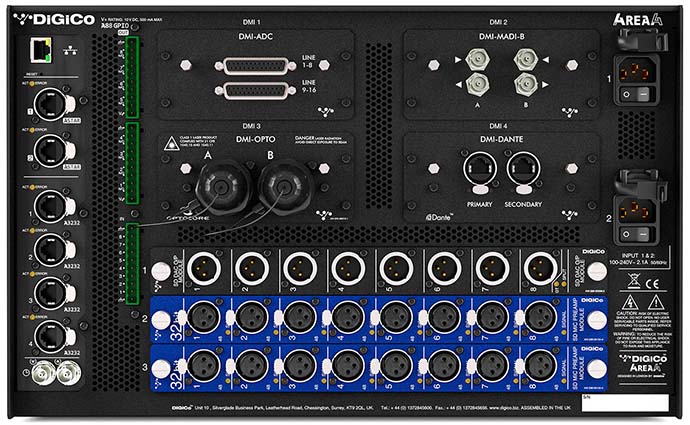

Вся система 4REA4 строится вокруг центрального процессора с предустановленным проприетарным программным обеспечением, который отвечает за микширование, обработку и маршрутизацию сигналов. Он имеет слоты для подключения различных интерфейсных карт: DMI (оптика, Dante, MADI, автомикшер), SD (DAC, XLR с преампами и т.д), ASTAR, А3232 и релеейных входов-выходов. Дополнительно к нему могут быть подведены внешние блоки ввода/вывода с микрофонными/линейными входами и выходами, подключаемые через протокол DiGiCo A3232, обеспечивающий одновременную передачу 32 входных каналов и 32 выходных каналов по витой паре, и допускающие удаленное размещение в любом удобном месте. На сегодняшний день доступны аудиоинтерфейсы A164 WALL LCD, имеющий встраиваемое исполнение, и A168 STAGE, выполненный в виде стейджбокса. Первый способен принимать 16 микрофонных и выводить 8 аналоговых каналов, а второй — принимать 16 микрофонных и выводить 4 аналоговых канала. Для большей наглядности настенный модуль снабжен небольшими ЖК-дисплеями, размещенными около каждого из разъемов, которые могут отображать номера или имя задействованных каналов. В случае необходимости построения больших систем блоки ввода-вывода могут быть подключены к основному процессору не напрямую, а через хаб Astar, имеющий четыре порта A3232. Суммарно 4REA4 позволяет работать со 128 входными каналами, 48 шинами и четырьмя независимыми зонами микширования. Из внешних блоков ввода-вывода в ассортименте DiGiCo представлен также A88 GPIO, снабженный 8 оптоизолированными входами и 8 релейными выходами, предназначенными для интеграции со звуковой сигнализацией или системами автоматизации помещений (управление шторами, светом и так далее). Модульная топология обеспечивает возможность компоновки строго заданного набора портов, помогая точно подбирать характеристики оборудования под конкретную задачу. Кроме того, готовая инсталляция допускает свободное расширение, осуществляемое добавлением необходимого количества модулей. Скажем, если требуется дополнить систему входами и выходами — это легко можно сделать подключив соответствующий модуль. То же самое и с управлением — в процессе эксплуатации стало понятно, что в каком-то конкретном месте не хватает регулятора громкости — просто берем и устанавливаем его.

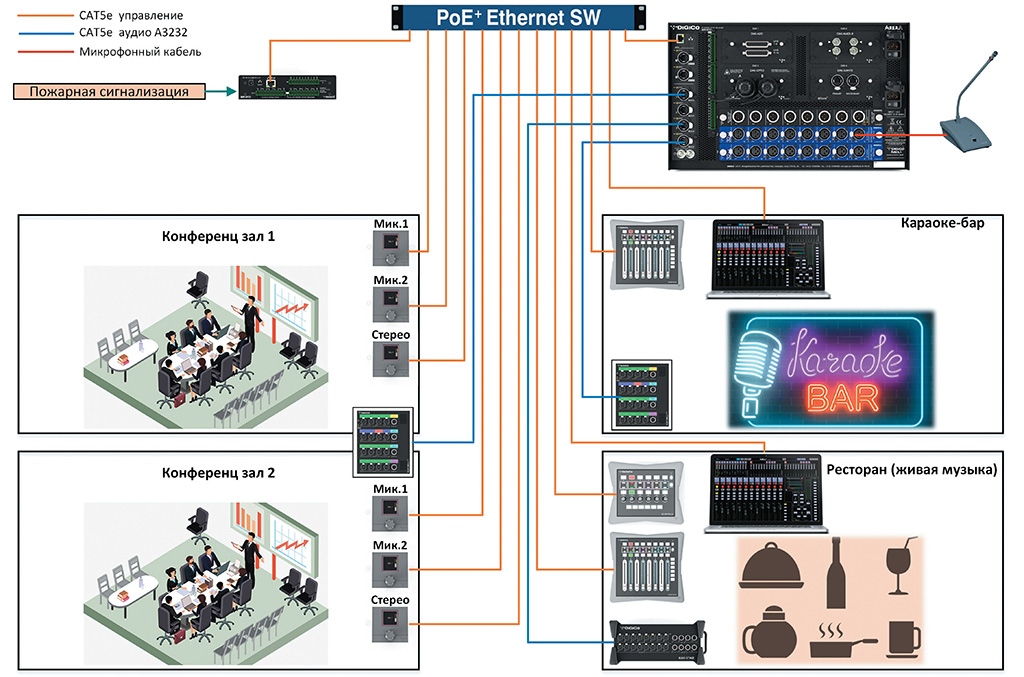

(Нажмите на изображение для увеличения)
Раз уж зашла речь о регуляторах — расскажите, пожалуйста, подробнее, как осуществляется управление системой

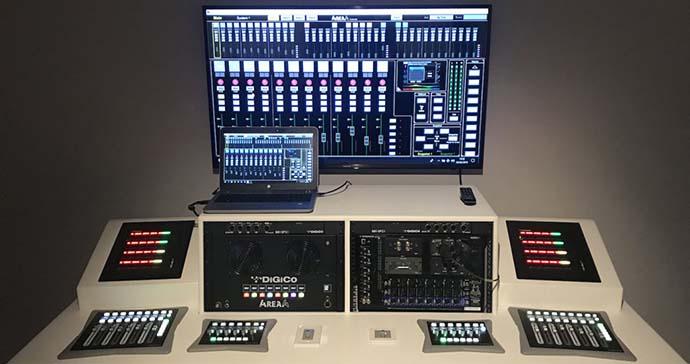

Основных способов управления предусмотрено два: фирменное программное обеспечение, в котором с помощью наглядного графического интерфейса, поддерживающего функцию перетаскивания элементов, производится конфигурирование и контроль работы системы, и внешние программируемые панели управления, подключаемые через Ethernet и питающиеся по PoE. Из панелей управления у нас имеются совсем простая встраиваемая модель ACONTROL1, снабженная небольшим TFT-дисплеем и двухфункциональным поворотным энкодером, позволяющим выбирать источник звука или регулировать громкость, и две более многофункциональные ACONTROL6 и ACONTROL8. ACONTROL6 содержит 6 поворотных энкодеров, 18 сенсорных кнопок и 6 TFT-дисплеев, а ACONTROL8 — 8 стомиллиметровых фейдеров, 22 сенсорные кнопки и 8 TFT-дисплеев. Все с возможностью свободного программирования, осуществляемого через программное обеспечение.
