Бренд LD Systems, отмечающий в этом году свое 20-летие, во многом благодаря масштабной поддержке группы компаний Adam Hall, частью которой он является, довольно быстро занял свое место в сегменте профессионального аудио и сегодня имеет широкий ассортимент оборудования для решения самых разных задач. На российском рынке роль его эксклюзивного дистрибьютора выполняет ГК DIGIS, осуществляющая демонстрацию продукции вендора в своем демозале, отгрузки необходимых устройств с московского склада и всестороннюю поддержку клиентов на различных этапах реализации проектов. По статистике дистрибьютора, именно LD Systems в минувшем 2021 году показал в единицах товара наилучшие продажи среди всех производителей профессиональных аудиорешений, представленных в его обширном портфеле.
О том, какие эксклюзивные модели аудиооборудования бренда доступны клиентам в России и чем они интересны рассказывает Максим Аджигитов, старший бренд-менеджер направления проаудио в ГК DIGIS.

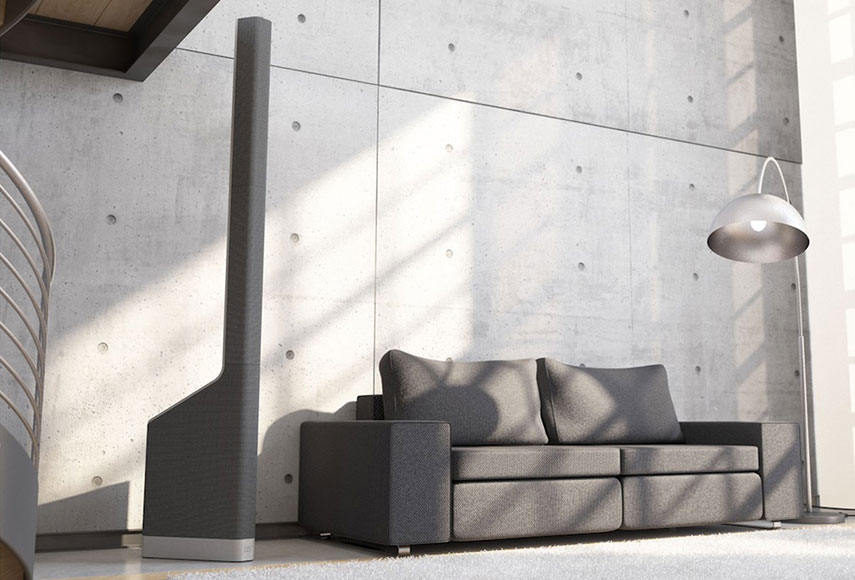

MAUI P900

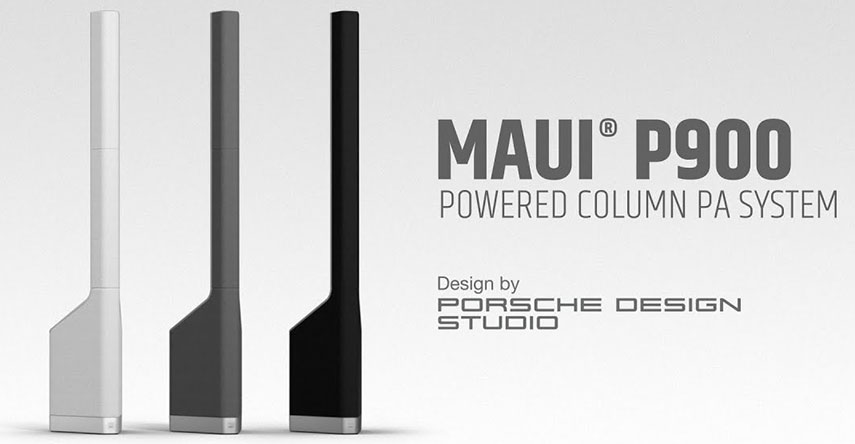

Если говорить о каких-то действительно особенных разработках LD Systems, то первое о чем стоит упомянуть – это единственная в мире профессиональная дизайнерская акустическая система, созданная совместно с Porsche Design Studio. Она получила название MAUI P900 и, несмотря на то, что ориентирована на коммерческое применение, у нас в стране практически 100% реализуемых громкоговорителей используется в домашних инсталляциях. Это подтверждает актуальность дизайна, который хорошо привлекает покупателей.
Акустическая система относится к колонному типу, выполнена из литого алюминия и имеет высоту в сборе чуть более 2 метров. Ее фронтальная часть практически полностью покрыта защитной тканью, доступной в белом, платинового-сером и графитово-черном цветах. Внутри система не менее технологична. За формирование звука отвечают два 10-дюймовых НЧ-излучателя, 16 среднечастотных излучателей с диаметром 2,8 дюйма и 32 однодюймовых твитера, которые расположены вертикально и нагружены на общий волновод SonicGuide, выполненный по технологии WaveAhead. Это позволяет получить когерентный фронт по всему углу раскрытия и по всему частотному диапазону.

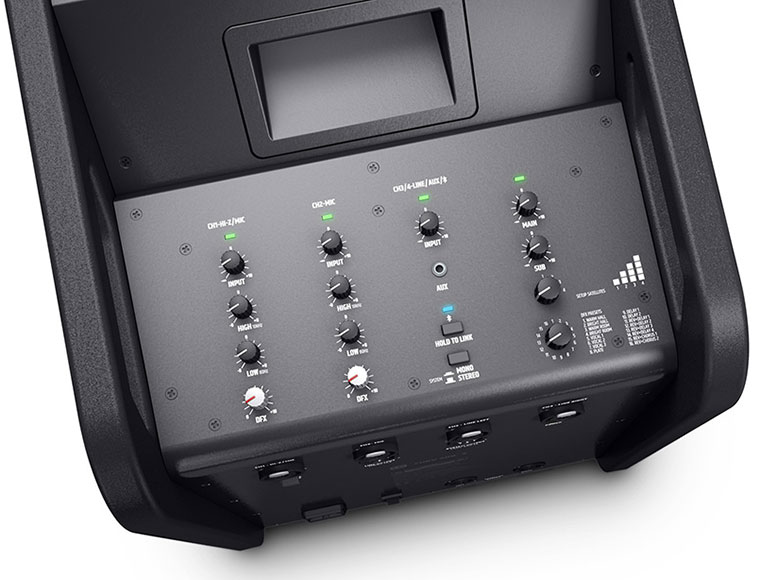

На борту предусмотрен трехполосный усилитель и встроенный процессор DynX DSP, где производителем зашиты нередактируемые пресеты, за счет чего система способна максимально эффективно работать сразу из коробки. Исполнение органов управления MAUI P900 на задней панели, как и практически у всех продуктов LD Systems, подчинено принципу необходимого и достаточного. То есть, здесь присутствует ровно то, что нужно. Ни больше, ни меньше.
Какой-либо физический контроль процессинга отсутствует. Контролировать можно общую громкость и уровень усиления сабвуфера. Помимо них, есть два линейных стереовхода – для левого и правого каналов, линк для подключения кабелем двух и более систем и индикация для отображения статуса работы, поступления сигнала, активизации лимитера и срабатывания системы защиты. Встроенный Bluetooth-приемник поддерживает aptX, что допускает воспроизведение передаваемого по беспроводному соединению контента в высоком разрешении.

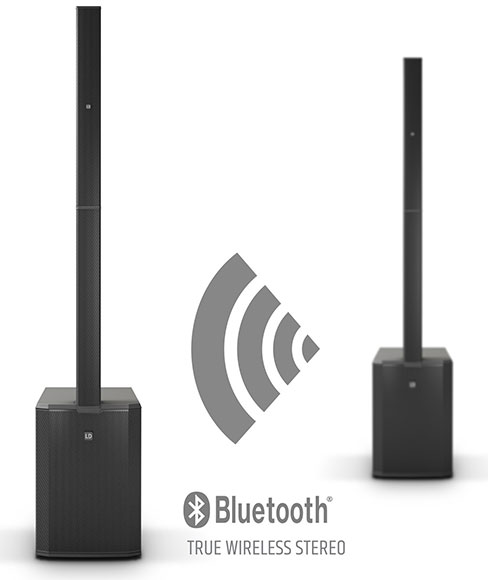

Дополнительно к этому предусмотрена технология TWS, которая позволяет транслировать аудио на одну из двух колонн, объединенных в стереосистему, а на вторую сигнал будет передаваться самостоятельно, также без необходимости проводного подключения громкоговорителей между собой. Расстояние между источником и акустической системой при приеме звука по Bluetooth может достигать 15 метров, чего, как правило, в большинстве ситуаций вполне достаточно.
MAUI P900 за свой оригинальный дизайн, который отлично привлекает внимание и запоминается, удостоилась множества престижных наград. Несмотря на то, что продукт премиальный и стоит €9 990 за штуку, мы довольны тем, как его покупают.

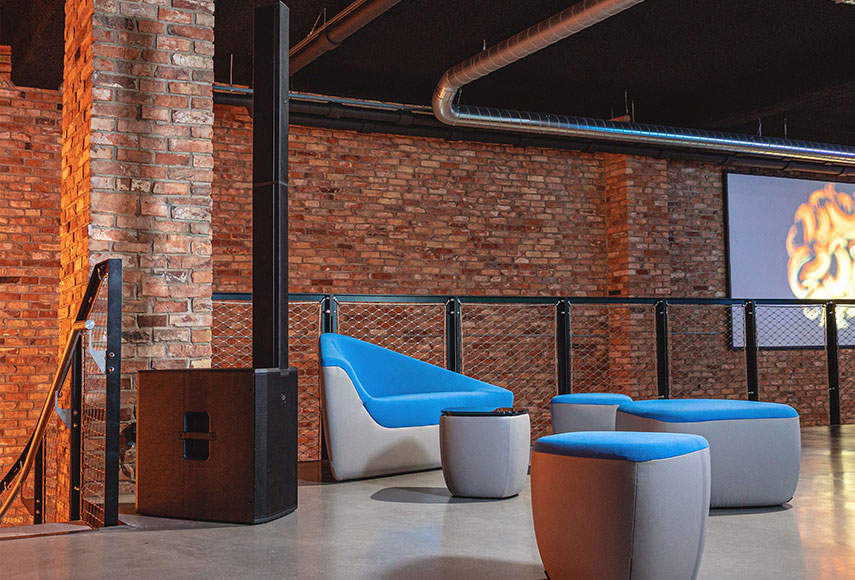

MAUI 44 G2
Кардиоидная активная двухполосная звуковая колонна MAUI44 G2 выполнена по несколько иной технологии. Она состоит из 12 среднечастотных излучателей с диаметром 3,5 дюймов и специальными заглушками, позволяющими выровнять фазо-частотную характеристику, 4 драйверов с диаметром 1/2 дюйма, нагруженных на четыре отдельных волновода в форме J-Shape, и 15-дюймового вуфера. Обработку осуществляет встроенный процессор DynX DSP, который, как и во всех флагманских системах бренда, снабжен только регуляторами общей громкости и громкости отдельного сабвуфера. В громкоговорителе также присутствует Bluetooth-приемник с поддержкой aptX и технология TWS. Максимальный пиковый уровень звукового давления у продукта составляет 132 дБ.

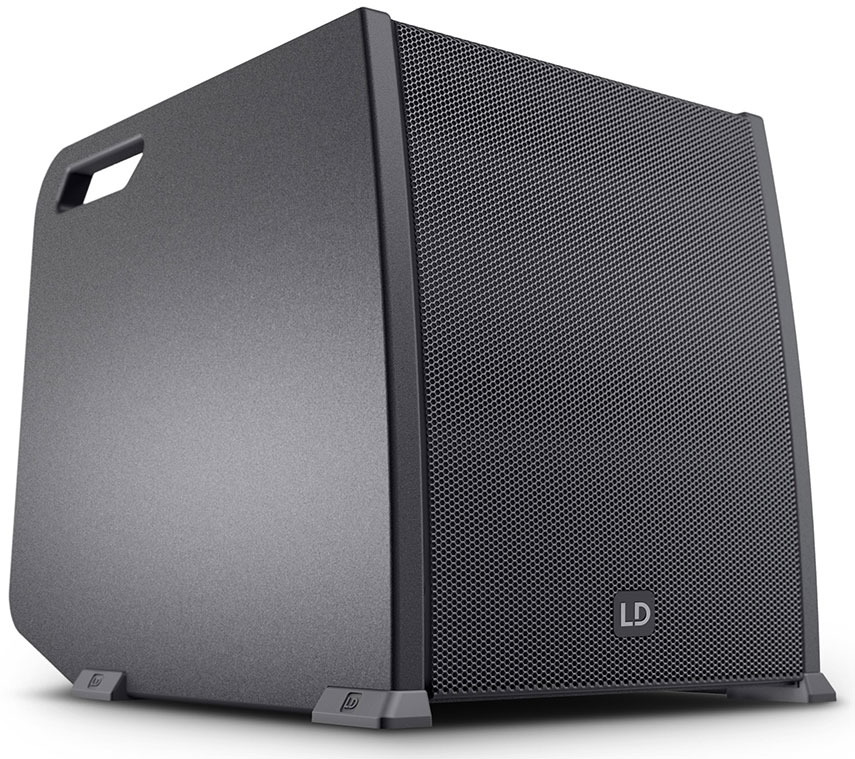

Одна из главных отличительных особенностей MAUI 44G2 заключается в том, что при помощи базовых средств, предлагаемых производителей, на ее основе можно реализовать кардиодиную конфигурацию, для чего потребуется лишь подключить дополнительный сабвуфер. Развернув второй сабвуфер грилем назад и нажав одну кнопку на задней панели, мы получаем кардиоиду в полном частотном диапазоне. Такого решения на рынке я больше не встречал. Стоимость одного полного стека MAUI 44 G2 составляет в розницу €4100. Дополнительный сабвуфер, идентичный тому, что идет в комплекте с полным стеком, обойдется в €2790.
CURV 500

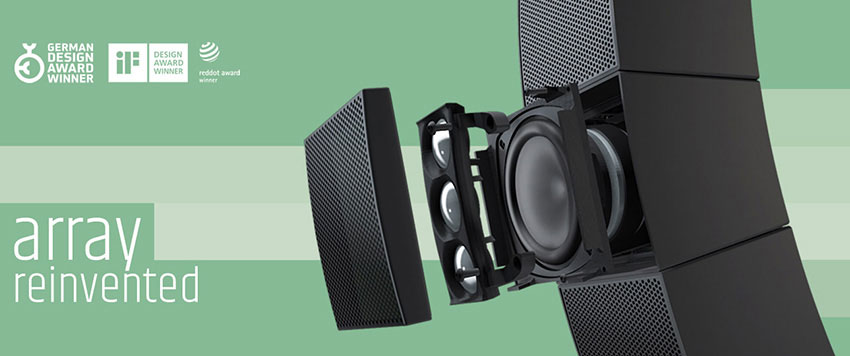

Модель CURV 500 представляет собой миниатюрный линейный массив, который состоит из модулей с габаритами 12 х 12 см, выполненных в алюминиевом корпусе. Они могут быть одиночными с углом раскрытия 10° (по вертикали) и сдвоенные, где каждый из двух модулей имеет углы раскрытия – 5° (по вертикали). Благодаря тому, что углы раскрытия фиксированные, и мы не можем свободно менять их между элементами, получается когерентный фронт. Применение технологии WaveAhead обеспечивает одинаковый тональный баланс по всей диаграмме направленности системы по горизонтали. То есть, перемещаясь в сторону, в область угла раскрытия, вы не услышите тональной разницы.
В каждом из модулей предусмотрен один 4-дюймовый вуфер и три дюймовых твитера. Набираем нужное количество и получаем полноценный массив. Модули крепятся на рельсах и соединяются друг с другом без аксессуаров. Такая конструкция весьма хороша для воспроизведения речи. Как записанной, так и живой. Поэтому в конференц-залах и конгресс-центрах эти системы отлично подходят. Другой востребованный сценарий их применения – фоновое озвучивание.

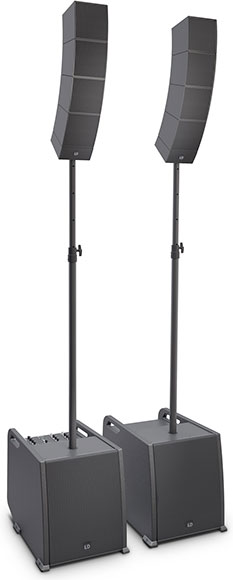

По запасу звукового давления, направленности и покрытию CURV 500 легко побеждает классическую рупорную двухполосную акустическую систему. Если требуется воспроизведение звукового контента музыкального типа, то нижняя часть частотного диапазона может быть охвачена дополнительным сабвуфером из этой же серии. Питаются линейные массивы от усилителя CURV 500 iAmp, имеющего DSP и пресеты с оптимальными настройками для любой конфигурации системы. И хотя производитель для достижения наилучшего звучания рекомендует использовать громкоговорители с родными усилителями, их можно подключить и к усилителям сторонних брендов. Мы снабдим вас пресетами, которые вы в него зашьете.
Возможность набора массивов разной длины и направленности позволяет не привязываться к точкам, к которым обычно привязывают классического вида 100-вольтовые громкоговорители, а формировать разнообразные кластеры, состоящие из одного или нескольких модулей. В общем, простор для творчества огромный. Пробовать разные конфигурации с разным количеством и типом модулей, пока не найдете именно то покрытие, которое вам нравится, можно бесконечно. Единственное, что из-за работы родного усилителя при нагрузке 2,7 Ом, максимальное количество объединяемых модулей ограничено шестью одиночными или тремя двойными.
Точки подвеса также свободно выбираются. CURV 500 можно повесить в любом месте, которое нравится заказчику или дизайнеру, а конфигурированием модулей добиться желаемого покрытия. В ассортименте производителя есть разные кронштейны – низкопрофильный потолочный, наклонно-поворотный настенный, выносной наклонно-поворотный со штангой, клэмп на ферму и так далее.

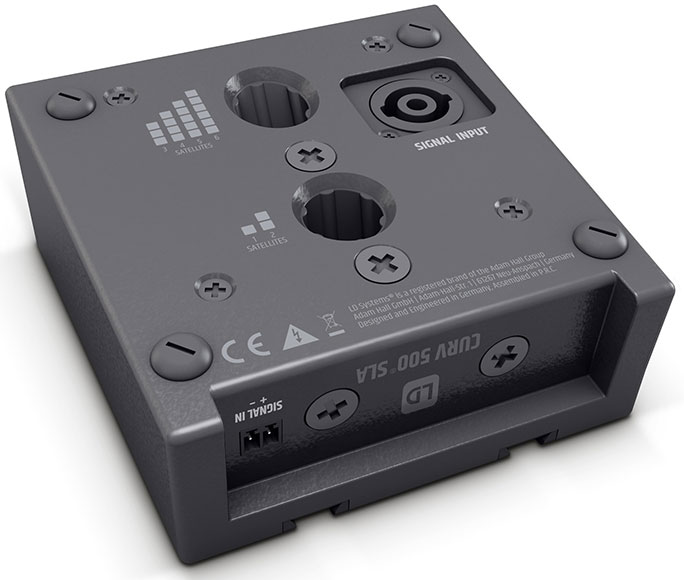

Системы работают в низкоомном и трансформаторном режимах. Для их подключения в кластер используются соответствующие адаптеры. По умолчанию адаптеры низкоомные, но, заменив их на трансформаторные (70 или 100 В), мы можем организовать длинную линию, получив трансляционную систему. Адаптеры снабжены разъемами speakON и Euroblock. Выбирайте подходящий.
Массив доступен в черном или белом цвете корпуса, что помогает подобрать более подходящую расцветку под интерьер. Опционально возможна покраска по палитре RAL на заводе, что увеличит цену и сроки поставки. По началу продукт казался нам нишевым, но на практике оказалось, что подходит он практически везде, за что и снискал высокую популярность. Мы его устанавливали в конференц-залах, ресторанах, ситуационных центрах, музеях и даже для организации домашней системы караоке.
Он очень универсален, отлично продается и применялся во множестве российских проектов. Например в открытом в 2021 году Novikov Group первом fine-dining ресторане ARTEST, где пять массивов озвучивают площадь шоукитчен.
ZONE X
Уникальным решением для обработки и распределения сигналов в ассортименте LD Systems можно считать выпущенный в прошлом году цифровой аудиопроцессор ZONE X. От конкурентов его отличает гибридная архитектура. Классические DSP, представленные на рынке, как правило относятся к одному из двух типов: с открытой архитектурой, когда пользователи могут свободно конфигурировать количество модулей и пути прохождения сигналов, и с закрытой архитектурой, где доступен фиксированный набор модулей и матрица для их распределения. В ZONE X предусмотрены готовые конфигурации, в пределах которых нельзя сменить последовательность и количество модулей либо перепрограммировать маршрутизацию, при этом сами темплейты с разными конфигурациями выбирать можно, тем самым подбирая оптимальную под конкретную задачу.

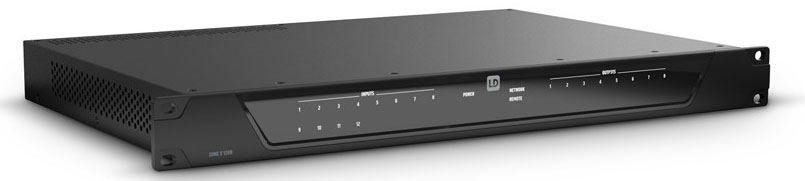

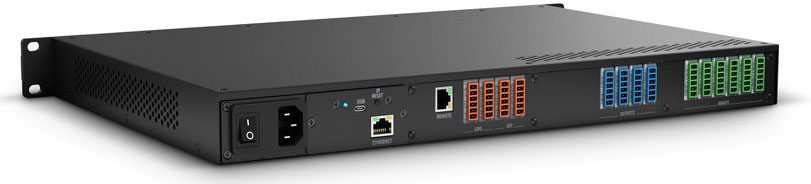

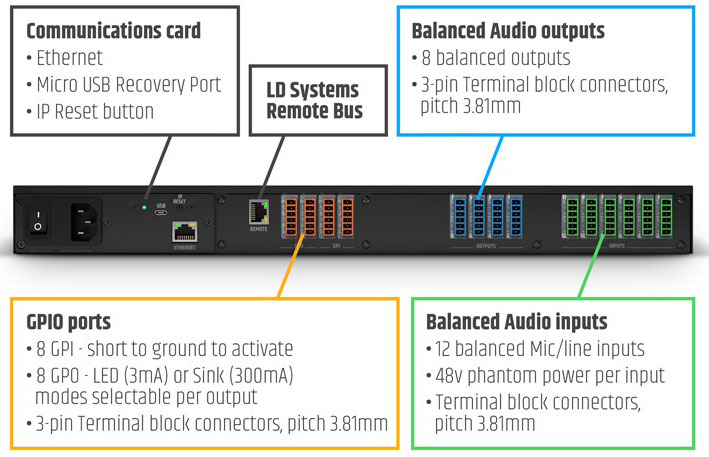

Процессор выполнен в стандартном 19-дюймовом рэковом корпусе высотой 1U, имеет 12 балансных микрофонных/линейных входов с предусилителями и фантомным питанием, 8 балансных линейных выходов, 8 логических портов GPI, 8 портов GPO и доступен с Dante (модель ZONE X 1208 D) или без (модель ZONE X 1208).
Продукт сделан на базе аппаратной части Xilica и управляется через фирменное программное обеспечение бренда, называющиеся Xilica Designer. Для начала работы в нем потребуется создать проект, выбрать из списка производителей LD Systems, который уже есть здесь по умолчанию, и процессор ZONE X. Загрузив подходящий темплейт, мы можем посмотреть готовую схему и отправить ее в процессор. Для предварительного конфигурирования выполнять никаких дополнительных действий не потребуется. Это преимущество гибридной архитектуры. Дальше можно настраивать обработку, регулировать чувствительность микрофонов, производить заглушение неиспользуемых каналов и так далее.
Последовательность блоков обработки на входных каналах выглядит следующим образом: обрезной НЧ-фильтр, автоматический подавитель акустической обратной связи, четырехполосный эквалайзер, гейт, компрессор и второй четырехполосный эквалайзер после динамической обработки. В нескольких точках есть индикация уровня. После канальной обработки сигналы могут поступать на основную матрицу для маршрутизации на выходы, на ответвление с автомикшером или с селектором и выбором приоритетов.
Для тестирования предназначены генераторы синусоидального сигнала и розового шума, заведенные на матрицу. После матрицы предусмотрена индикация уровней и секция выходной обработки. Здесь можно найти 8-полосный параметрический эквалайзер, обрезные фильтры НЧ и ВЧ, лимитер, задержку длительностью до 500 мс, регулятор выходного уровня, кнопки заглушения сигнала и инверсии фазы. В процессоре также есть GPI и GPO – это логическая схема, которую можно настраивать. Таким образом, управление устройством с помощью контактного блока с внешних устройств так же работает. В Xilica Designer присутствует внутрисофтовое управление сетью Dante, а на каждый канал Dante назначена отдельная обработка.
Этого набора будет вполне достаточно для решения 80-90% задач и требований к DSP на конкретном объекте. При необходимости два ZONE X допускают объединение в пару с соединением по Dante и управлением обоими устройствами из единого программного обеспечения. Если же потребуется что-то специальное, то совместно с R&D-отделом LD Systems мы можем создать конфигурацию под вашу инсталляцию. Написание кастомной конфигурации возможно и практикуется. В этом случае ZONE X закрывает практически все возникающие задачи, которые только можно придумать.
Мы применяем ZONE X в нашем шоуруме, где предполагается использование всевозможных конфигураций системы звукоусиления. Пресеты на нашей матрице переключаются с помощью внешней системы нажатием одной кнопки. В дальнейшем производитель планирует выпуск настенных контроллеров как для процессора, так и для инсталляционных усилителей, что позволит применять для управления родные панели.
Точность, подтвержденная измерениями

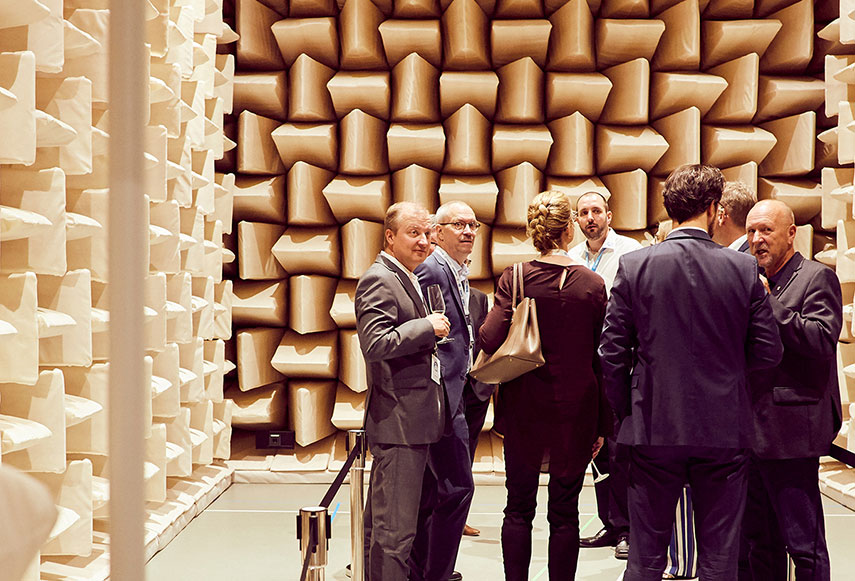

В штаб-квартире Adam Hall есть собственная безэховая камера, где проводится разработка и тестирование продуктов, а также замеры полученных результатов. Все их можно скачать в соответствующем разделе на официальном сайте компании. Если посмотреть на данные направленности MAUI 44G2, то сразу видно насколько она ровная – вертикальная направленность, начиная где-то от 200 Гц, практически не меняется на протяжении всего частотного диапазона.
Также в штаб-квартире производятся реальные измерения уровня звукового давления, которыми многие пренебрегают. По стандарту IEC, регламентирующему акустические измерения и требования к характеристикам, в спецификации громкоговорителя указывается Calculated SPL – расчетное звуковое давление. Оно вычисляется перемножением чувствительности на мощность, но их измерения проводятся раздельно. В итоге при подаче такой мощности нет гарантии, что система будет работать корректно, не превысив допустимый уровень нелинейных искажений.
Именно поэтому Adam Hall производит измерения по стандарту EIA-426-B. Эта методология на реальном сигнале определяет максимальный уровень звукового давления, отслеживая, чтобы уровень нелинейных искажений не превышал 3%, и дает понимание реального SPL.
Простота проектирования

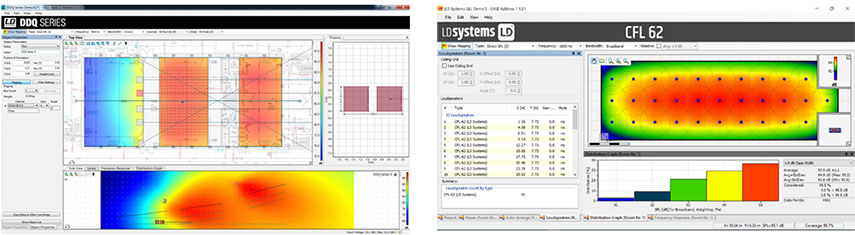

LD Systems снабжает свои продукты GLL-файлами. С их помощью можно осуществлять акустические расчеты в программном обеспечении EASE 4, а также составлять карты покрытия и проводить расчеты по прямому давлению в бесплатных приложениях EASE Focus (для инсталляционных линек) или EASE Address (для потолочных громкоговорителей CONTRACTOR). ПО простое в освоении и использовании, при этом позволяет получить отчет по моделированию в виде PDF-файла, который можно показать заказчику, подтвердив корректность расчета. В нем содержится карта покрытия с требуемым уровнем звукового давления, информация по подвесу и так далее.
Из инсталляционных продуктов LD Systems программное обеспечение EASE поддерживает работу с массивами CURV 500, активными двухполосными громкоговорителями серии DDQ, миниатюрными акустическими системами SAT в корпусе из МДФ, всепогодными колоннами i1, активными и пассивными громкоговорителями STINGER, в больших количествах продающимися нами в актовые залы, и различными моделями сабвуферов.
Таким образом, без платного софта, имея даже просто от руки нарисованную планировку помещения, можно быстро накидать количество и расположение акустических систем, согласовав все это на этапе пресейла.
Приходите в DIGIS
Мы, как эксклюзивный дистрибьютор бренда LD Systems в России предоставляем партнерам все возможные инструменты, которые только можем. Это поддержка разработки спецификаций, экспертизы, электроакустические расчеты, настройка и прочее. У нас есть шоурум в Москве, где можно послушать, посмотреть, потрогать, в том числе и акустические системы LD Systems. Можно даже поставить свою музыку – громко, долго, весело. Приходите в гости!
