На пересечении Колтушского шоссе и Дороги Жизни во Всеволожске стоит двухэтажное здание. Жители города знают его как Дом героев, где базировался дом отдыха летчиков, сражавшихся в небе над Ленинградом в годы Второй мировой войны. В 2016 году здание реконструировали, а на его базе создали музей мемориального комплекса «Дорога жизни». За разработку концепции и реализацию проекта отвечала компания Ascreen.
Сегодня экспозиция музея в полной мере раскрывает роль советской авиации в ходе Битвы за Ленинград, рассказывает о боевой работе морской авиации на просторах Балтийского моря в годы войны, об авиационных соединениях и лётчиках, прикрывавших Дорогу Жизни и небо над блокадным городом.
Комментирует Дамир Григорьев, куратор музейных проектов Ascreen:
Выстраивая концепцию повествования экспозиции, мы старались прежде всего рассказать о личностях летчиков, которые защищали небо над Ленинградом. Следующий слой повествования - это история авиационных соединений, которые сражались в Блокаду под Ленинградом. И третий уровень повествования - это раскрытие общей картины событий, которые происходили под Ленинградом. Эти три линии между собой переплетаются. И какие-то личные истории летчиков вплетаются в общий контекст событий, которые там происходили
Рассмотрим основные зоны экспозиции подробнее:
Центральная зона
Здесь раскрывается история боевого пути 1-го гвардейского минно-торпедного полка. Отсюда начинаются все экскурсии в музее. Центральная зона первого этажа относительно невелика по площади, поэтому для цельного восприятия экспозиции и организации комфортного перемещения посетителей она выполнена единой и не разделена дополнительными конструкциями.

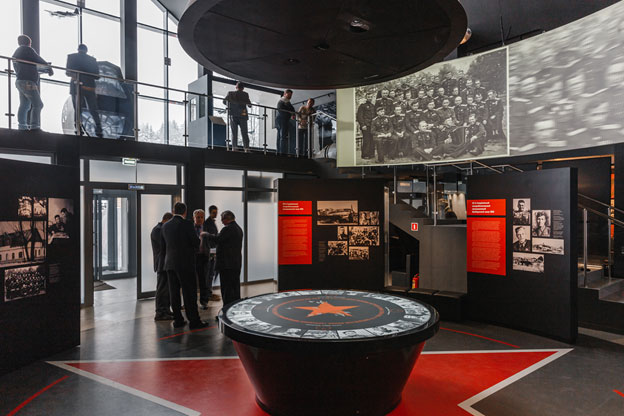

Центральная зона музея
Оптическая схема центральной инсталляции
Экспозиция выстроена вокруг пятиконечной звезды, украшающей пол зала, в центральной части которой расположена инсталляция - круглый проекционный сенсорный стол, где выводится боевой путь соединений. С инсталляцией возможно взаимодействовать одновременно сразу нескольким посетителям. В режиме ожидания на столе с помощью двух проекторов Optoma ZU510T отображается движущийся по кругу фоторяд. При прикосновении к поверхности стола запускается меню с выбором одного из трех полков, из которых можно узнать об их ежедневной боевой деятельности.

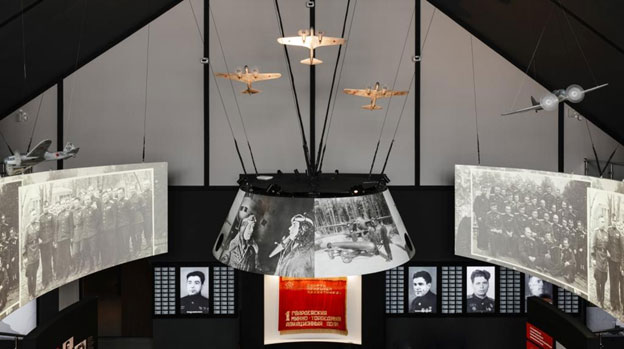

Панорамные экраны над интерактивным столом
Вторая часть инсталляции состоит из двух панорамных экранов, подвешенных с двух сторон от проекционного стола. В режиме свободного посещения на них в зацикленном режиме отображаются фотографии и кадры кинохроники. В режиме группового посещения экскурсовод имеет возможность показа на экранах 5-минутного ролика, являющегося отправной точкой начала экскурсии.
По периметру центральной зоны выстроена система стендов, которые визуально зонируют пространство. С внешней стороны они представляют из себя витрины, в которых размещаются скульптуры авиаторов (воссозданные на основе фотографий) в оригинальной амуниции различных периодов войны, с внутренней стороны на стенды нанесена справочная информация по теме экспозиции.

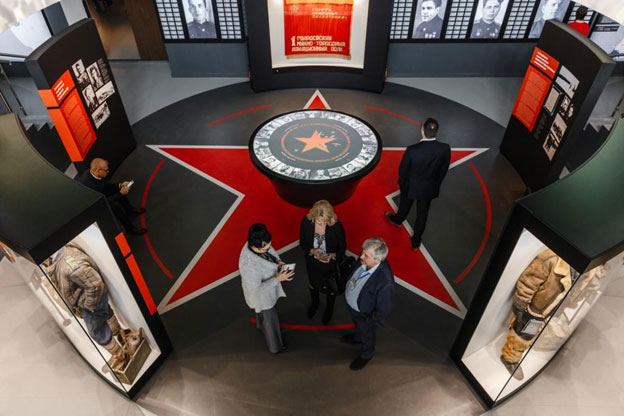

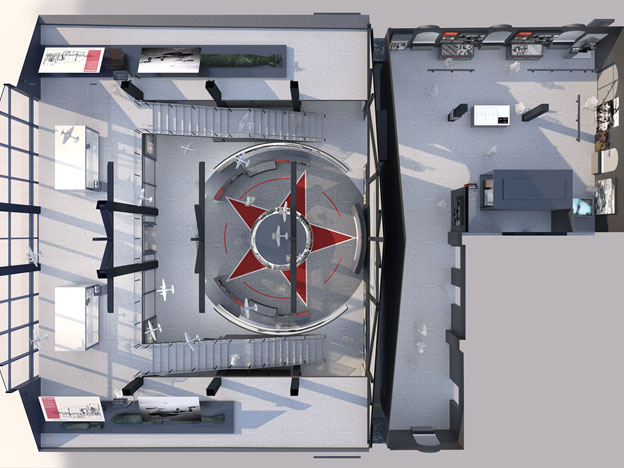

Вид центральной зоны сверху
Истории каждого летчика раскрываются в инсталляции «Картотека». С технической точки зрения она представляет собой ряд ЖК-панелей с диагональю 47 дюймов, размещенных в портретной ориентации и встроенных в единый конструктив. В режиме ожидания на экранах отображается слайд-шоу фотографий летчиков, при прикосновении к «табличке» - она подсвечивается, а на экран выводится фотография, биографическая справка и список боевых наград конкретного летчика. Всего в картотеке представлены биографии 198 человек. Многие из них имеют награду “Герой Советского Союза”, полученные в годы войны.

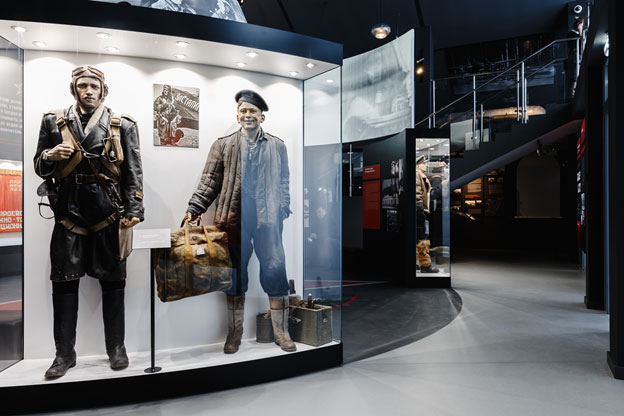

Витрины с моделями формы военных летчиков

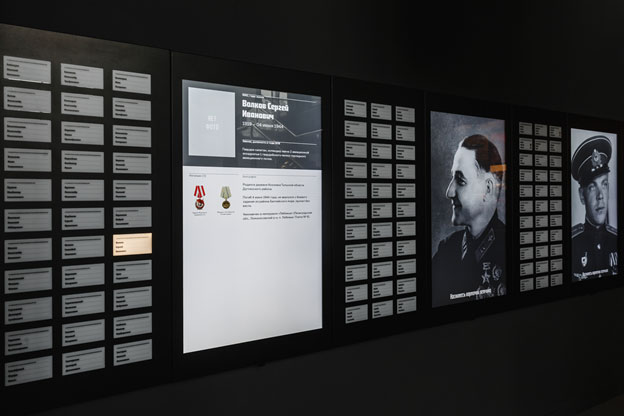

Вид инсталляции “Картотека”
В пространстве под галереями второго этажа размещаются экспозиционные зоны, посвященные ходу Битвы за Ленинград и участию в ней летчиков Балтийского Флота и ВВС Ленинградского фронта. Первая зона «41-й год» содержит инсталляции «Начало войны», «Налеты на Берлин» и «Воспоминания ветеранов». Инсталляции второй зоны «42-44 годы» рассказывают, в первую очередь, о блокаде Ленинграда. Обе зоны выстроены по похожему принципу и снабжены сенсорными киосками и проекционными картами.
Экспозиционная зона «41-й год»

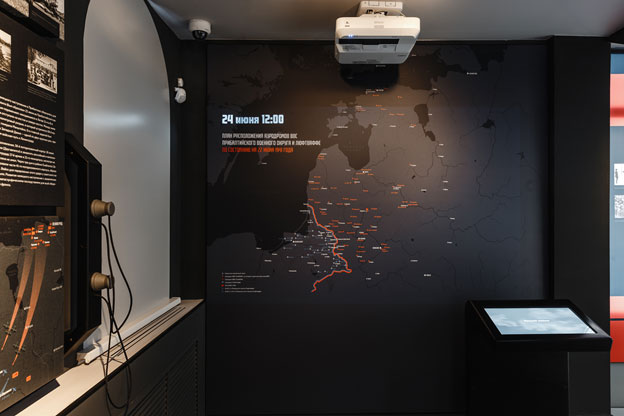

Общий вид инсталляции “Начало войны”
Инсталляция «Начало войны» освещает предвоенную структуру частей ВВС Западного Военного округа и налеты немецкой авиации на советские аэродромы в первые часы и дни военных действий. Интересное технические решение в составе инсталляции: информация, отображаемая на 22-дюймовом сенсорном киоске, дополняется проекцией на карту, которая напечатана на холсте.
В режиме ожидания на карту проецируется зацикленный анимационный ролик - подсвечиваются объекты бомбардировок, двигаются иконки советских и немецких самолётов, стрелками отображаются маршруты вылетов.
На экране киоска отображается хронологическая шкала, на которой размещены события 22 июня 1941 года, происходившие в небе над Прибалтикой. Перемещаться по шкале можно как вправо, так и влево. Каждое событие (бомбовый удар по советскому а аэродрому, воздушный бой, выход распоряжения или приказа, вылет на удар по наземным целям) отображено в виде иконки. Красным цветом показаны действия советской авиации, синим – немецкой.
При нажатии на иконку с событием поверх шкалы запускается информационный блок с фотографиями и текстом. Параллельно на карту проецируется анимационный ролик, показывающий выбранные события.
Рядом расположена инсталляция “Налеты на Берлин”. Она рассказывает о действиях дальней бомбардировочной авиации Балтийского Флота в августе 41-го года.

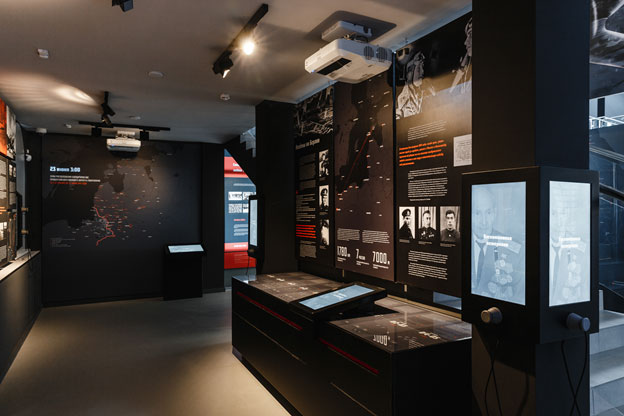

Общий вид инсталляции “Налеты на Берлин”

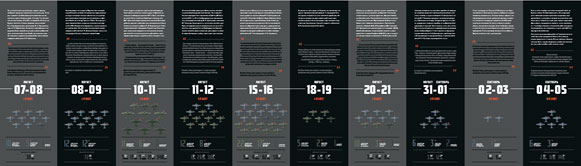

Динамический терминал с сенсорным дисплеем перемещается по вытянутой горизонтальной поверхности, на которой размещен графический таймлайн с датами всех 11 налетов, дополненный графикой о количественном составе каждого вылета и его результатах.
При перемещении динамического терминала на его экране дублируется соответствующая инфографика со столешницы. В нижней части экрана размещены 2 иконки подразделов:
- состав экипажей;
- описание вылета.
Первый подраздел активен по умолчанию при перемещении терминала. При нажатии на иконку самолёта открывается раздел с описанием состава экипажа (ФИО фотографии, текстовые блоки). В зависимости от положения динамического терминала и отображаемой на нем информации, на карты проецируется дополняющая анимированная графика.

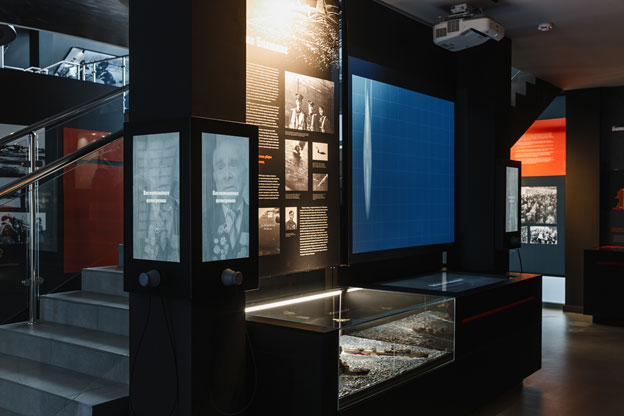

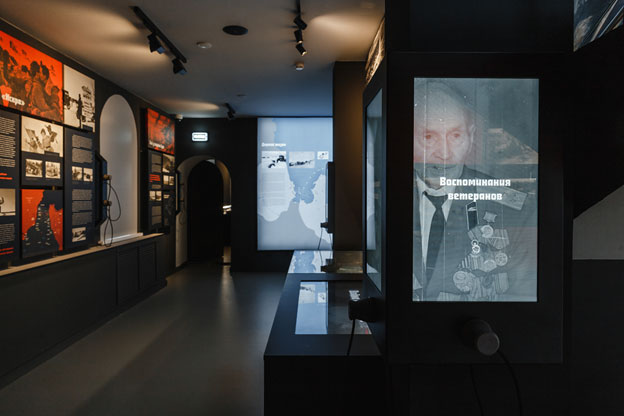

Инсталляция “Воспоминания ветеранов”
На колоннах в этих зонах размещается инсталляция «Воспоминания ветеранов», которая представляет собой вертикальный дисплей в корпусе, дополненный индивидуальным динамиком. На нем демонстрируются интервью ветеранов, рассказывающих о событиях августа 1941-го года.
Экспозиционная зона «42-44-й годы»
По похожему принципу, что и инсталляция “Начало войны”, устроен интерактив “Битва за Ленинград”.

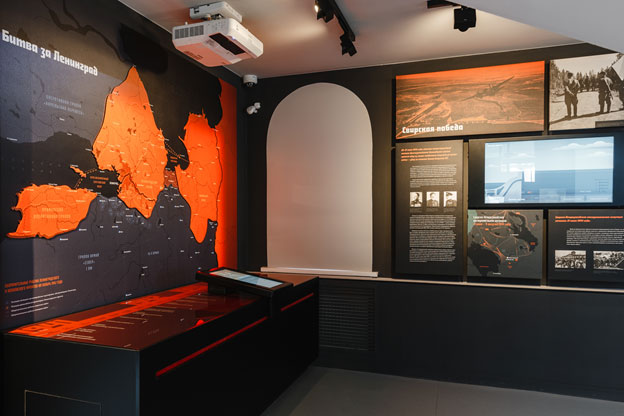

Общий вид инсталляции “Битва за Ленинград”
Перед картой, напечатанной на холсте, размещен динамический терминал с сенсорным дисплеем. Посетители могу передвигать его по поверхности столешницы, на которой напечатан таймлайн с датами и названиями основных операций советских войск в ходе Битвы за Ленинград в 1941-1944 гг.

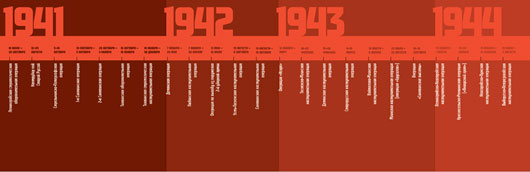

Общий вид таймлайна инсталляции “Битва за Ленинград”
При выборе того или иного события в верхней части экрана дублируется соответствующая инфографика со столешницы, а также отображается информационный блок с текстом и фотографиями. В нижней части экрана размещены 2 иконки подразделов:
- Описание операции;
- Действия авиации.
Параллельно на карту проецируется анимация, отображающая ход соответствующей операции (стрелки движения войск, изменение линии фронта).
Общий вид зоны “42-44-й годы”
Другая инсталляция - «Воздушная война на Балтике», состоит из вытянутого стола и двух подвесных стендов с проекционной системой. На одной половине столешницы размещается макет, показывающий момент атаки немецкого конвоя (несколько транспортных кораблей с охраной) звеном советских торпедоносцев.

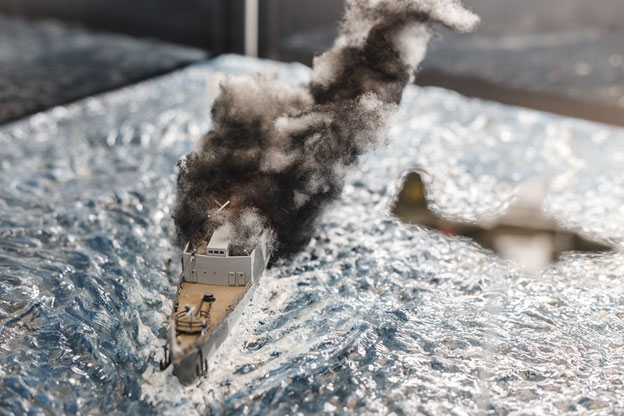

Общий вид макета
Вторую часть занимает встроенный 46-дюймовый интерактивный стол с распознаванием меток. В режиме ожидания на нем отображается масштабируемая анимированная карта Балтийского моря с отметками всех успешных атак вражеских судов, маршрутами боевых вылетов, местами выставления минных заграждений и другими интересными эпизодами из боевой работы летчиков-краснофлотцев на Балтике. Каждой метке соответствует информационный блок с описанием и фотографиями.

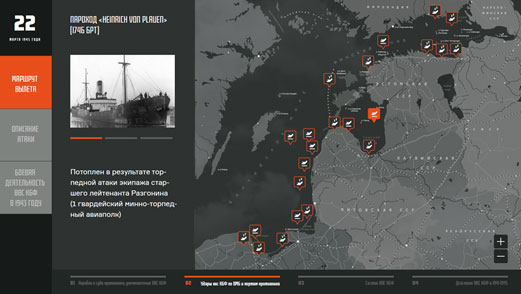

Вид экрана раздела “удары ВВС КБФ по военно-морским базам и портам противника”
Например, в разделе “удары ВВС КБФ по военно-морским базам и портам противника” выводится карта, на которой представлены 50 меток, а при нажатии на метку показывается анимированный маршрут вылета. В левой части экрана размещена кнопка «описание атаки». Её нажатие открывает информационный блок с текстом и фотографиями.
Несколько иначе устроен раздел “Структура Военно-воздушные силы Краснознаменного Балтийского флота”. В нем пользователь видит на экране схему структуры авиации Балтийского флота.

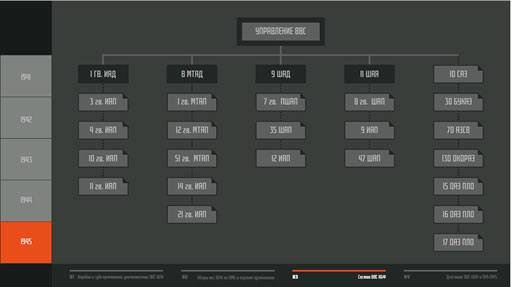

Вид экрана раздела “структура ВВС КБФ”

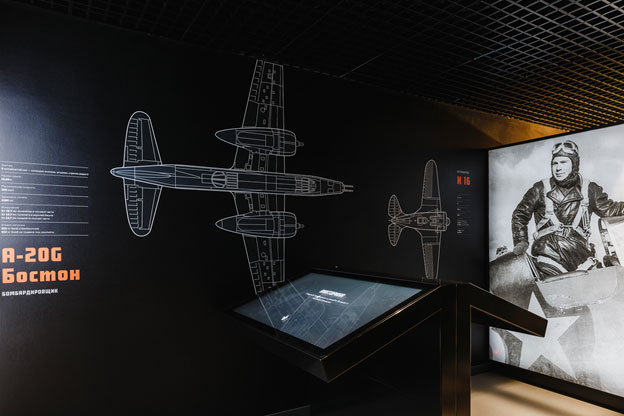

Экспозиция второго этажа рассказывает о военной авиации и вооружении. Здесь размещаются витрины с макетами боевой техники и авиабомб, торпед и морских мин, использовавшихся в боевой работе авиации Балтийского Флота в годы войны, и находится экспозиционная зона, рассказывающая о летчиках и их повседневном быте в годы Великой Отечественной Войны.
Инсталляция «Кабина бомбардировщика»
Общий вид инсталляции “Кабина бомбардировщика»
Центральная инсталляция зоны «Кабина бомбардировщика» – это полноразмерный макет части корпуса самолета ДБ-ЗФ. В плоскости разреза (со стороны посетителя) размещается 2 разделенных экрана обратной проекции, на которых транслируется видеоряд с полетами, происходящим в разных погодных и боевых условиях.
Вид инсталляции “Кабина бомбардировщика» со стороны кабины

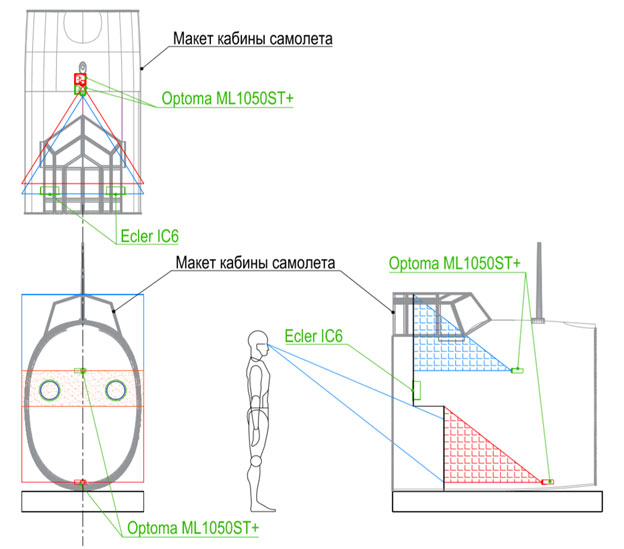

Оптическая схема инсталляции “Кабина бомбардировщика»

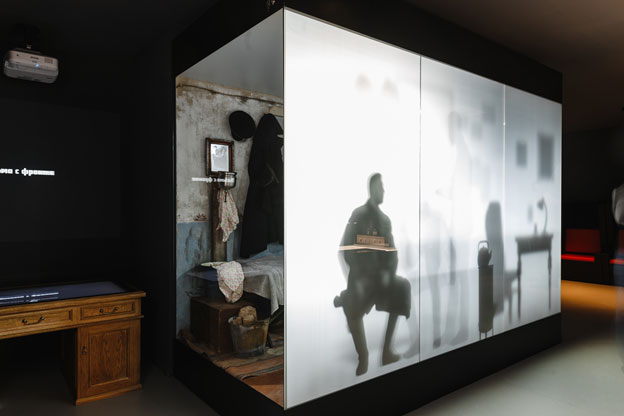

Инсталляция «Комната»
Инсталляция «Комната»
Губернатор Ленинградской области Александр Дрозденко знакомится с инсталляцией
Вид инсталляции “Комната” с обратной стороны
Зона интерактивных квестов
Особе место в музее занимает зона интерактивных квестов. Здесь размещены 7 интерактивно-развлекательных инсталляций, выполненных в едином стиле с остальной экспозицией музея. Если на первом этаже посетители больше слушали и смотрели, то тут могут попробовать использовать полученные знания на практике. Сценарий прохода экспозиционной зоны построен как подготовка к боевому вылету. Вначале посетителю предлагается выбрать специализацию (летчик-истребитель, летчик-штурмовик, командир экипажа бомбардировщика, штурман, стрелок), далее в интерактивно-игровой форме идет его подготовка к боевому вылету, после чего он “совершает полет” над Дорогой Жизни в кабине боевого истребителя ЯК-9 и наблюдает за боевым вылетом торпедоносца глазами лётчика, сопровождаемым голосами защитников ленинградского неба.
Историческая викторина

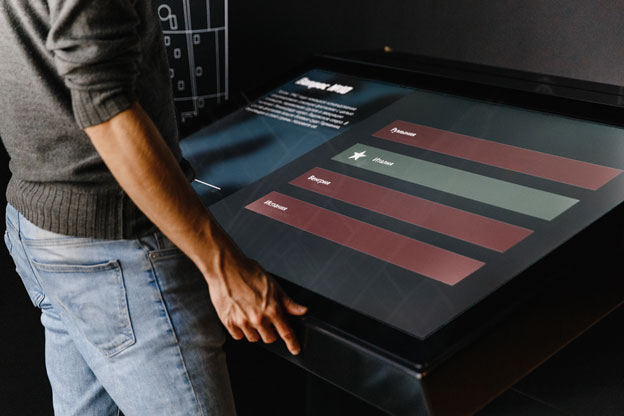

Первой посетителям предлагается историческая викторина. В ней нужно последовательно ответить на 10 вопросов по истории авиации Ленинградского фронта в годы Великой Отечественной войны, взаимодействуя с интерактивным столом. Викторина требует внимательного изучения экспозиции на первом этаже, ведь в ней содержатся все ответы.

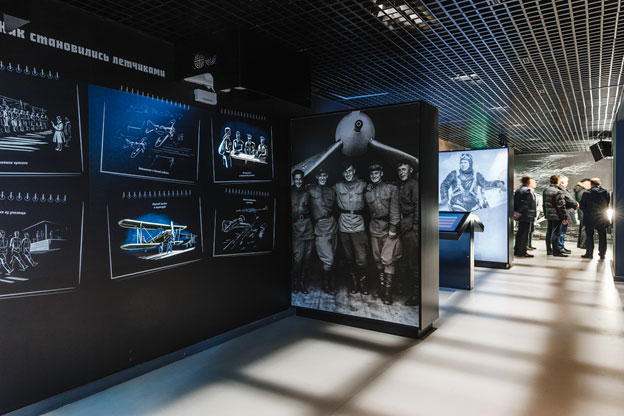

Игра “Оживающая стена”
Другой интерактив связан с игрой “Оживающая стена”. На стенах изображены 8 стадий боевой подготовки лётчиков, от первых шагов до боевых вылетов. Посетители должны отгадать правильную последовательность, взаимодействуя с интерактивной стеной (последовательно нажимая на изображения). Если ответ правильный – изображение раскрашивается в яркие цвета, нет – в красный.

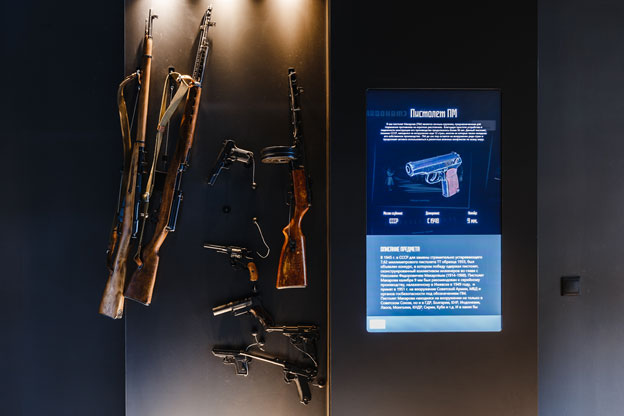

Инсталляция “Оружие”
Большой популярностью у посетителей всех возрастов пользуется инсталляция “Оружие”. На стенде висит настоящее оружие: винтовки, пистолеты, автоматы. Их можно снять и осмотреть, при этом на экране рядом со стендом появляется информация про экземпляр, который вы держите в руках.

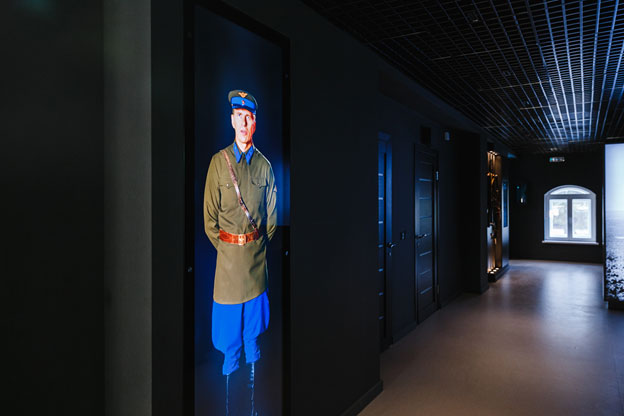

Инсталляция “Инструктаж перед вылетом”
В “Инструктаже перед вылетом” командир подразделения на видео рассказывает, как правильно использовать тренажёр-авиасимулятор в следующем зале. Для создания контента в этой инсталляции использовалась съёмка живых актёров.

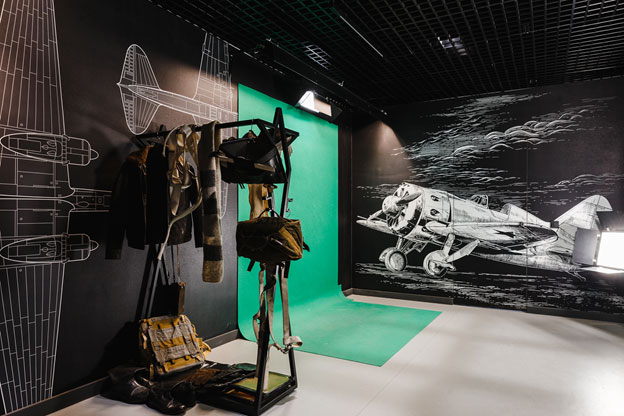

Инсталляция “Фото перед вылетом”
В зоне “Фото перед вылетом”, расположенной перед входом в авиасимулятор, посетитель может сделать фотографию в настоящей экипировке летчика. Создать тематический интерьер помогает технология хромакей. Человек в выбранном костюме позирует на фоне зелёного задника, на который позже накладывается один из нескольких фонов: военный аэродром, самолет или групповое фото летчиков. Готовое ретро-фото можно отправить к себе на электронную почту.

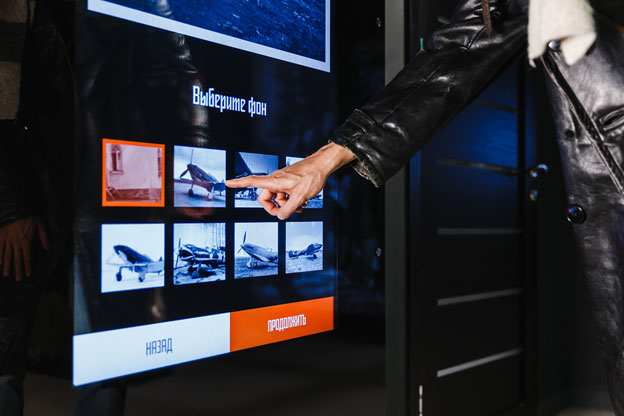

Для фото можно выбрать и персональный фон

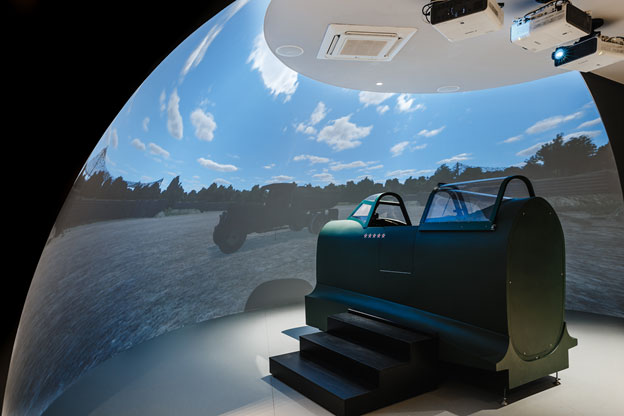

Самым любимым у посетителей стал тренажёр «Боевой вылет на ЯК-9», который является интерактивным аналогом компьютерной игры про воздушные бои. Он представляет собой большой проекционный экран размером в четверть сферы с изображением, создаваемым 3 проекторами Canon. Перед экраном стоит тренажёр – модель кабины истребителя ЯК-9. Она выполнена максимально реалистично, но не перегружена деталями, в отличие от авиатренажёров для профессионалов. У посетителя есть 5 минут, чтобы выполнить боевое задание – защитить аэродром от атаки противника, сбив как можно больше вражеских самолётов.
Кабина ЯК-9
Таких авиасимуляторов по всей стране насчитываются буквально единицы. Специалисты Ascreen запрограммировали управление джойстиком-манипулятором и взаимодействие объектов – локации и самолётов. Инсталляция, хоть и выглядит как профессиональный авиатренажёр, является интерактивной 3D-игрой с эффектом полного погружения. Реалистичные звуки двигателя, боя, совсем как настоящий штурвал с гашеткой. Тренажер специально конструировался таким образом, чтобы с ним мог разобраться даже юный посетитель музея.
Последняя активность в зале викторина «Собери самолет». Этот интерактивный пазл также реализован с помощью интерактивного стола. В нем на экране перед посетителем выводится контур самолёта и набор деталей, которые нужно собрать в единое целое.
Викторина «Собери самолет»
Помимо этого, в музее есть рекреационная зона, где можно сыграть в «Воздушный бой» со своего смартфона, для чего потребуется просто загрузить приложение, считав информацию по QR-коду.
Команда проекта
Дмитрий Стырикович, руководитель отдела 3D-графики архитектурного департамента Ascreen:
В процессе работы нами было создано, проанализировано и переработано множество вариантов визуализаций планировочных и инсталляционных решений, мы тщательно прорабатывали детали и добивались максимальной фотореалистичности. С уверенностью могу сказать, что каждое пространственное решение, каждый ракурс, каждый цветовой оттенок – всё это было осознанным выбором команды, работающей над проектом. Этот проект – образец максимального внимания к каждой детали. Я искренне горжусь работой над экспозицией и рад, что у меня получилось вложить частичку души в истории, раскрывающиеся в этом музее
