Кабели витой пары CAT5: из чего сделаны, как работают

Электрический сигнал может быть передан получателю по каналу связи в виде проводной или кабельной линии. В процессе распространения несущего колебания в канале связи передаваемый сигнал может искажаться, поражаться шумами и помехами природного и индустриального характера. Минимизация влияния искажений и шумов достигается за счет выбора способа модуляции, частоты и мощности несущего колебания и других факторов.

Достоинство аналогового способа представления и передачи сообщения заключается в том, что аналоговый сигнал в принципе может быть абсолютно точной копией сообщения. Недостатки аналогового способа являются, как часто бывает, продолжением его достоинств. Аналоговый сигнал может иметь любую форму, поэтому, если, например, при записи к сигналу добавился шум, то выделить оригинальный, или записываемый, сигнал на фоне шума очень трудно и часто невозможно. Аналоговому способу присущ эффект накопления искажений и шумов, который может ставить предел расширению функциональных возможностей аналоговых систем. Аналоговая техника связи прошла длинный путь усовершенствований и достигла высокого уровня. Однако дальнейшее расширение функциональных возможностей и повышение качественных показателей аналоговой аппаратуры связано с затратами, которые могут сделать новое оборудование недоступным для массовой потребительской аудитории. Сейчас аналоговая техника уступает место цифровым системам.

С точки зрения схемотехники цифровая аппаратура сложнее аналоговой, однако, ее функциональные возможности гораздо шире, а некоторые из них принципиально недостижимы при аналоговой обработке сигнала.

Для передачи непрерывных сообщений с помощью цифровой системы связи аналоговые сигналы, отображающие непрерывные сообщения, должны быть подвергнуты дискретизации и квантованию.

Оцифровка сигнала всегда связана с появлением шумов и возникновением искажений (частотных, нелинейных, а также некоторых специфических искажений). Однако аналого-цифровое преобразование выполняется в цифровой системе связи только один раз. Сигнал в цифровой форме может затем претерпевать любое количество обработок и преобразований, и при этом уже не вносятся дополнительные искажения и шумы.

Исторически сложилось так, что первые линии для передачи сигнала, начиная от примитивного проволочного телеграфа и заканчивая современными коаксиальными линиями, были несимметричными.

Передачу сигналов по коаксиальному кабелю называют несимметричной передачей, так как коаксиальный кабель замыкает контур между источником и приемником, где центральная жила кабеля является сигнальным проводом, а экран – заземляющим. Несмотря на хорошее экранирование, коаксиальный кабель подвержен воздействию помех, поэтому передача с его помощью композитного сигнала и компонентного видеосигналов на значительные расстояния невозможна. Кроме того, коаксиальный кабель требует согласования выходного импеданса источника и входного импеданса приемника со своим характеристическим импедансом, особое внимание приходится уделять раскладке кабеля и заделке разъемов.

Поскольку жизнь и работа современного человека буквально насыщены радиоэлектронной аппаратурой, ясно, что проблема электромагнитной совместимости, защиты линий передачи сигналов от шумов и помех будет только усложняться.

Дальнейшее усовершенствование экранирования кабелей дает незначительный эффект при одновременном существенном росте их стоимости, поэтому потребовалось принципиально новое техническое решение. И оно было найдено за счет разработки схем балансной передачи сигнала или симметрирования.

При балансной передаче сигнала все электромагнитные помехи и шумы одинаково воздействуют на оба сигнальных провода линии. Когда сигнал достигает приемного конца линии, он попадает на вход дифференциального усилителя с хорошо сбалансированным фактором коэффициента ослабления синфазного сигнала (КОСС).

Если два провода имеют схожие характеристики и достаточно закруток на метр (чем больше, тем лучше), на них будут одинаково воздействовать шумы, падение напряжения и наводки. Усилитель с хорошим КОСС на приемном конце линии устранит большую часть нежелательных шумов.

Витая пара обычно дешевле коаксиального кабеля, ее легче раскладывать, а разделка разъемов не представляет никаких проблем.

Балансная передача сигнала

Идея балансной передачи сигнала состоит в том, что для нее используется три, а не два провода (как в несимметричных линиях) (рис. 1). Входной сигнал перед подачей в линию инвертируется таким образом, что сигнал U_г2 отличается по фазе от сигнала U_г1 на 180 градусов. Понятно, что шумы и помехи, наводимые в обоих сигнальных проводах линии, будут иметь одинаковую амплитуду и фазу.

На выходе линии устанавливается дифференциальный усилитель, который устроен таким образом, что усиливает сигналы, пришедшие на его входы в противофазе и подавляет синфазные сигналы.

Рис. 1. Балансная передача сигнала

Из рисунка видно, что последовательно с проводниками сигнальных линий оказываются включенными два синфазных напряжения шумов U_ш1 и U_ш2, которые вызывают появление токов шумов I_Ш1 и I_Ш2. Источники U_Г1 и U_Г2 совместно создают сигнальный ток I_Г. При этом суммарное напряжение на нагрузке составит

U_H = I_ш1R_H1 - I_ш2R_H2 + I_Г (R_H1 + R_H2)

Первые два члена в правой части уравнения представляют собой напряжения шумов, а третий член – напряжение полезного сигнала. Если I_Ш1 равен I_Ш2 и R_H1 равно R_Н2, то напряжение шумов на нагрузке равно нулю:

U_Н = I_Г (R_H1 + R_H2)

т. е. шумы и/или помехи компенсируют друг друга.

Степень симметрии схемы, или коэффициент ослабления синфазного сигнала (КОСС), определяется как отношение синфазного напряжения шумов к вызванному им дифференциальному напряжению шумов и выражается обычно в децибелах (дБ).

Чем лучше симметрия схемы, тем большее подавление шумов можно получить. Если было бы возможно достичь совершенной симметрии, шумы вообще не могли бы проникать в систему. От хорошо спроектированной системы можно ожидать симметрию 60 – 80 дБ. Можно получить и лучшую симметрию, однако для этого обычно требуются специальные кабели, и может понадобиться индивидуальная подстройка схемы.

В качестве проводников в симметричных схемах обычно применяют неэкранированные или экранированные витые пары, так как они симметричны. Обычно, чем выше частота, тем труднее получить точную симметрию, поскольку на высокой частоте большое влияние на работу схемы оказывает паразитная емкость.

Как и любое техническое решение, симметрирование линий передачи сигнала имеет свои недостатки.

• Симметричная линия передачи сложнее и дороже несимметричной, так как для нее необходимы передатчик и приемник балансного сигнала;
• Если уровень помех слишком велик, приемник балансного сигнала может войти в режим насыщения и передача сигнала прекратится;
• Из-за затухания сигнала в кабеле приходится ставить промежуточные усилители, которые вносят дополнительные накапливающиеся искажения;
• При использовании промежуточных усилителей, возможно, потребуется коррекция сигнала.

Кабели для передачи балансных сигналов

«Витая пара» (twisted pair) – это кабель на медной основе, объединяющий в оболочке одну или более пар проводников. Кабель отличается от провода наличием внешнего изоляционного чулка (Jacket). Этот чулок главным образом защищает провода (элементы кабеля) от механических воздействий и влаги.

Каждая пара представляет собой два перевитых вокруг друг друга изолированных медных провода. Кабели витой пары сильно отличаются по качеству и возможностям передачи информации. Соответствия характеристик кабелей определенному классу или категории определяют общепризнанные стандарты (ISO 11801 и TIA-568). Сами характеристики напрямую зависят от структуры кабеля и применяемых в нем материалов, которые и определяют физические процессы, проходящие в кабеле при передачи сигнала.

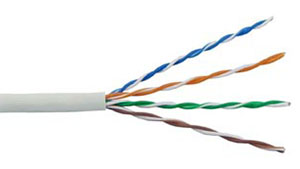

Рис. 2. Внешний вид кабеля неэкранированной витой пары

	Токопроводящая жила. Изоляция из полиэтилена. Оболочка ПВХ-пластикат. Пластиковый сепарирующий элемент или кордель (для категории 6)

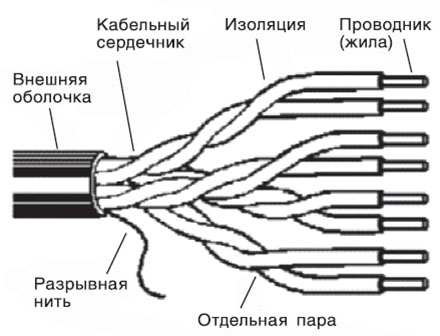

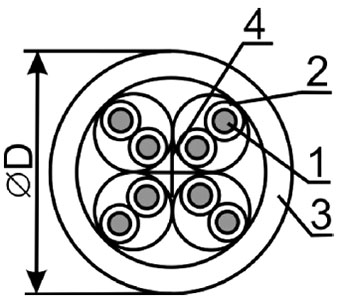

Рис. 3. Конструкция кабеля неэкранированной витой пары

Конструкцию кабеля витой пары понятна из рисунка.

Калибр определяет сечение проводников. Кабели и провода маркируются в соответствии со стандартом AWG (American Wire Gauge – американские калибры проводов). В основном применяются проводники 26 AWG (сечение 0.13 мм²), 24 AWG (0.2 – 0.28 мм²) и 22 AWG (0.33 – 0.44 мм²). Однако калибр проводника не дает информации о толщине провода в изоляции, что весьма существенно при заделке концов кабеля в модульные вилки.

Толщина изоляции – около 0,2 мм, материал обычно поливинилхлорид (английское сокращение PVC), для более качественных образцов 5 категории используется полипропилен (PP) или полиэтилен (PE). Наиболее качественные кабели имеют изоляцию из вспененного (ячеистого) полиэтилена, которые обеспечивают низкие диэлектрические потери, или из тефлона, который обеспечивает работу кабеля в широком диапазоне температур.

Разрывная нить (обычно из капрона) используется для облегчения разделки внешней оболочки: при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников.

Внешняя оболочка имеет толщину 0,5-0,6 мм, и обычно изготавливается из поливинилхлорида с добавлением мела, который повышает ее хрупкость. Это необходимо для получения точного облома по месту надреза лезвием отрезного инструмента. Кроме этого, начинают применяться так называемые «молодые полимеры», которые не поддерживают горения, и не выделяют при нагреве ядовитых газов-галогенов. Их широкому внедрению пока мешает только более высокая (на 20-30%) цена.

Самый распространенный цвет оболочки – серый. Оранжевая окраска, как правило, указывает на негорючий материал оболочки.

Кроме данных о производителе и типе кабеля, его маркировка обязательно включает в себя метровые или футовые метки.

Конструкция кабельного сердечника достаточно разнообразна. В недорогих кабелях пары уложены в оболочке «как попало». Более качественные варианты предусматривают парную (по две пары между собой) или четверочную скрутку (все четыре пары вместе). Последний вариант позволяет уменьшить толщину сердечника и достигнуть лучших электрических характеристик.

Категория (Category) витой пары определяет частотный диапазон, в котором ее применение эффективно. В настоящее время действуют стандартные определения 5 категорий кабеля (Cat 1 – Cat 5), однако уже выпускаются кабели категорий 6 и 7.

Для идентификации пар внутри кабеля используют цветовую маркировку. Так первые четыре пары имеют соответственно базовые цвета: Синий, Оранжевый, Белый и Коричневый. Чаще всего основной провод в паре целиком окрашивается в базовый цвет, а дополнительный провод имеет белую изоляционную оболочку с добавлением полосок базового цвета.

Экранированная витая пара (Shielded Twisted Pair, STP) хорошо защищает передаваемые сигналы от внешних излучений, а также снижает потери мощности в кабеле в виде излучения. Экранированная витая пара имеет множество разновидностей.

Однако некорректное заземление экрана может приводить и к обратному результату. Кроме того, наличие экрана, который требуется заземлять с обоих концов кабеля, может вызвать проблему обеспечения равенства «земляного» потенциала в пространственно разнесенных точках.

Кабель на неэкранированной витой паре (Unshielded Twisted Pair, UTP) в настоящее время являются основной средой передачи данных для неоптических технологий. Кабель сочетает хорошие электрические и механические характеристики с удобством монтажа и сравнительно невысокой стоимостью.

Классификация кабелей на витой паре приведена в таблице 1.

* Не стандартизованы.

Кабели категории 1 применяют там, где требования к скорости передачи минимальны. Обычно это кабели для передачи сигналов звукового диапазона и низкоскоростной (десятки Кбит/c) передачи данных. До 1983 года UTP cat.1 был основным кабелем для телефонной разводки в США.

Кабели категории 2 были разработаны фирмой IBM для применения в собственных кабельных сетях. Главное их отличие от UTP cat.1 – это полоса пропускания 1МГц.

Кабели категории 3 были стандартизованы в 1991 году. При полосе пропускания 16 МГц этот кабель использовался для построения высокоскоростных по тому времени сетей и в настоящее время кабельные системы многих зданий построены на UTP cat.3, который используется как для передачи данных, так и для передачи сигналов звукового диапазона.

Кабели категории 4 представляют собой улучшенный вариант UTP cat.3 – у них полоса пропускания расширена до 20 МГц, улучшена помехоустойчивость и снижены потери. На практике эти кабели применяются редко; в основном там, где необходимо увеличить длину линии с обычных 100 м до 120-140м.

Кабели категории 5 специально разработаны для поддержки высокоскоростных компьютерных технологий, таких как FastEthernet и GigabitEthernet. Полоса пропускания кабеля 5 категории – 100МГц. Кабель категории 5 в настоящее время заменил UTP cat.3 и является основой всех новых кабельных систем.

Особое место занимают кабели категорий 6 и 7 , которые выпускаются сравнительно недавно и имеют полосу пропускания 200 и 600 МГц соответственно. Кабели категории 7 обязательно экранируются; UTP cat.6 могут быть как экранированными, так и нет. Они используются в высокоскоростных сетях на отрезках большей длины, чем UTP cat.5. Эти кабели значительно дороже 5-ой категории и по стоимости приближаются к волоконно-оптическим кабелям. Кроме того, они пока не стандартизированы и их характеристики определяются только фирменными стандартами, из-за чего возникают проблемы при тестировании кабельной системы (спецификация по тестированию TSB‑67 стандарта EIA/TIA-568A не включает кабели 6-ой и 7-ой категорий).

Некоторыми фирмами уже выпускаются кабели витой пары категории 8. Они предназначены для передачи данных на частоте до 1200 МГц (широкополосные системы кабельного телевидения и современные приложения типа SOHO). Кабель состоит из 4 индивидуально экранированных витых пар, в общей оплетке, покрытой оболочкой из LSZH материала для использования внутри помещения. Благодаря индивидуальному экранированию пар алюминиевой фольгой, кабель обладает крайне высокими значениями NEXT. Для кабелей этой категории характерны стабильные значения волнового сопротивления и затухания, а также отсутствие резонанса на частоте до 1200 МГц.

Кабели 8 категории соответствуют жестким требованиям стандарта ISO 11801 (2-ое издание) и превышают требования стандартов ISO/IEC 11801 для классов D, E, F и IEC 61156-5, IEC 61156-7 (CVD) для категорий 5е, 6 и 7.

STP с обозначением вида «Type xx» – «классическая» витая пара, разработанная IBM для компьютерных сетей TokenRing. Каждая пара этого кабеля заключена в отдельный экран из фольги, обе пары заключены в общий плетеный проволочный экран, снаружи все покрыто изоляционным чулком, импеданс – 150 Ом. Распространенные кабели STP Type1 – одножильный калибра 22 AWG, STP Type 6 – многожильный 26 AWG и STP Type 9 – одножильный 26 AWG. Кабель Type 6A, используемый для коммутационных шнуров, не имеет индивидуального экранирования пар.

STP категории 5 – общее название для кабеля с импедансом 100 Ом, экран может иметь различное исполнение.

ScTP (Screened Twisted Pair) – кабель, в котором каждая пара заключена в отдельный экран.

FTP (Foilled Twisted Pair) – кабель, в котором витые пары заключены в общий экран из фольги.

PiMF (Pair in Metal Foil) – кабель, в котором каждая пара завернута в полоску металлической фольги, а все пары – в общем экранирующем чулке. По сравнению с «классическим» STP этот кабель тоньше, мягче и дешевле (хотя про кабель PiMF на 600 МГц такого уже не скажешь).

Кабели могут иметь различные номиналы импеданса. Стандарт EIA/TIA-568A определяет два значения – 100 и 150 Ом, стандарты ISO11801 и EN50173 добавляют еще и 120 Ом. Заметим, что кабель UTP практически всегда имеет импеданс 100 Ом, а экранированный кабель STP первоначально существовал только с импедансом 150 Ом. В настоящее время существуют типы экранированного кабеля и с импедансом 100 и 120 Ом. Импеданс применяемого кабеля должен соответствовать импедансу соединяемого им оборудования, в противном случае помехи, возникающие от отраженного сигнала, могут привести к неработоспособности соединений.

Наибольшее распространение получили кабели с числом пар 2 и 4 калибра 24 AWG. Из многопарных популярны 25-парные, а также сборки 6 штук из 4-парных.

Кабели чаще всего бывают круглыми – в них элементы собираются в пучок. Существуют и специальные плоские кабели для прокладки коммуникаций под ковровыми покрытиями (Undercarpet Cable), среди которых есть и кабели категорий 3 и 5.

Проводники могут быть жесткими одножильными (Solid) или гибкими многожильными (Stranded или Flex).

Для подключения абонентского оборудования, и коммутации используются гибкие кабели (шнуры, патч-корды).

Патч-корд (patch cord) – это отрезок многожильного 4-парного кабеля длиной 1-10 м с вилками RJ-45 на концах.

Для обеспечения устойчивости к постоянным изгибам, проводник у них выполнен не из одной, а из семи более тонких медных проволок толщиной около 0,2 мм каждая (многопроволочная конструкция). Той же цели служит более толстая (до 0,25 мм) изоляция, и внешняя оболочка повышенной гибкости.

Из-за большего, в сравнении с обычным, затухания использовать кабель для шнуров оправдано только на небольшие расстояния, как правило, не более 5 метров с каждой стороны линии.

Кабели соединяются между собой с помощью коннекторов. Коннектор обеспечивает механическую фиксацию и электрический контакт. Как и кабели, они классифицируются по категориям, определяющим диапазон рабочих частот.

Для витой пары широко применяют модульные разъемы (Modular Jack), широко известные под названием RJ-45: розетки (Outlet, Jack) и вилки (Plug). Само сокращение RJ расшифровывается как Registered Jack.

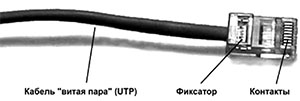

Рис. 4. Кабельный разъем RG-45

Розетки категории 5 (на них должно быть соответствующее обозначение) отличаются от розеток 3-й категории способом присоединения проводов: в категории 5 допустим только зажим провода ножевым разъемом (типа S110), в категории 3 применяют и зажим провода под винт. Кроме того, на плате розетки категории 5 имеются согласующие реактивные элементы с нормированными параметрами, выполненные печатным способом. Категорию модульных вилок на взгляд определить затруднительно. Вилки для одножильного и многожильного кабеля различаются формой игольчатых контактов. Для экранированной проводки розетки и вилки должны иметь экраны, сплошные или же только обеспечивающие соединение экранов кабелей.

Для коммутации кабельных каналов и подключения сетевого оборудования используют патч-панели, (рис. 4) которые выпускаются многими фирмами, и настенные розетки (рис. 5).

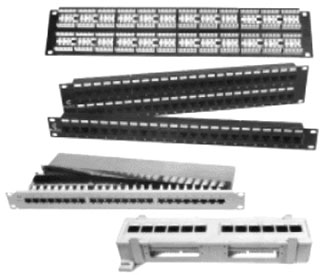

Рис. 5. Патч-панели

Рис. 6. Настенные розетки

Основные характеристики витой пары

Характеристики кабеля витой пары напрямую зависят от структуры кабеля и применяемых в нем материалов, которые и определяют физические процессы, проходящие в кабеле при передачe сигнала.

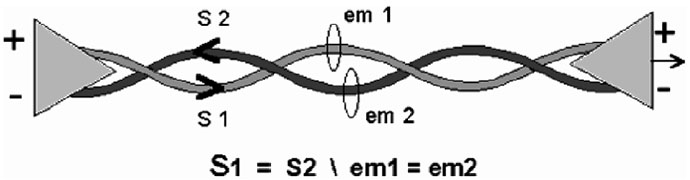

Рис. 7. Пояснение сбалансированности витой пары

Сбалансированность пары является фактически определяющей характеристикой качества кабеля, поскольку влияет на большинство других его свойств. Дело в том, что электромагнитное (Electro Magnetic – EM) поле наводит электрический ток в проводниках и образуется вокруг проводника при протекании по нему электрического тока. Взаимодействие между EM-полями и токонесущими проводниками может оказывать отрицательное воздействие на качество передачи сигнала. В обоих же проводниках сбалансированной пары электромагнитные помехи (em1 и em2) наводят одинаковые по амплитуде сигналы, (S1 и S2) находящихся в противофазе. За счет этого суммарное излучение «идеальной пары» стремится к нулю.

Если в кабеле присутствует более одной пары, то для исключения взаимных наводок пар, которые могли бы нарушить электромагнитный баланс, пары скручивают с различным шагом.

Как всякий проводник, витая пара имеет сопротивление переменному электрическому току (характеристический импеданс). Для различных частот это сопротивление может быть различным. Витая пара имеет импеданс обычно 100 или 120 Ом. В частности для кабеля Cat. 5 в диапазоне частот до 100 МГц импеданс должен составлять 100 Ом +15%.

Для идеальной пары импеданс должен быть одинаковым по всей длине кабеля, поскольку в местах неоднородности возникает эффект отражения сигнала, что в свою очередь может ухудшить качество передачи информации. Чаще всего однородность импеданса нарушается при изменении в рамках одной пары шага скрутки, перегиба кабеля при прокладке или иного механического дефекта.

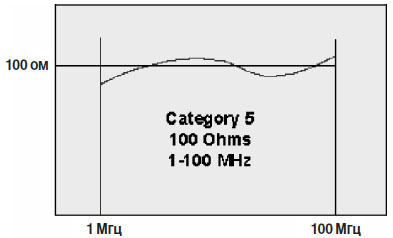

Рис. 8. График характеристического импеданса

Скорость/задержка распространения сигнала NVP (Nominal Velocity of Propagation) – скорость распространения сигнала. Часто применяется производная от NVP и длины кабеля характеристика «delay» (задержка), выражающаяся в наносекундах на 100 метров пары. Если в кабеле присутствует более одной пары, то вводят понятие «delay skew» или разность задержки. Причина ее возникновения состоит в том, что пары не могут быть идеально одинаковы, что и порождает разные задержки распространения сигнала в разных парах.

Важной характеристикой витой пары является погонное затухание (Attenuation), характеризующее величину потери мощности сигнала при передаче. Вычисляется как отношение мощности полученного на конце линии сигнала к мощности сигнала, поданного в линию. Поскольку величина затухания изменяется с ростом частоты, она должна измеряться для всего диапазона используемых частот. Сама величина выражается в децибелах на единицу длины.

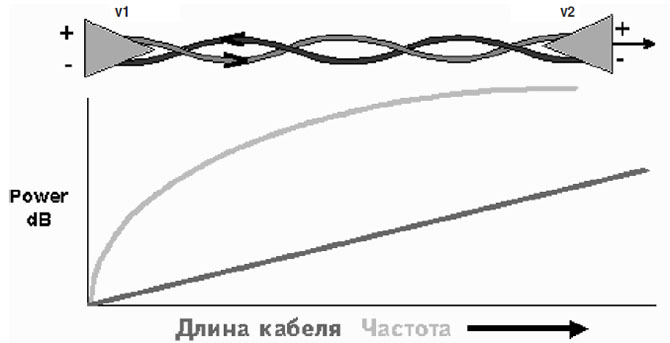

Рис. 9. Затухание сигнала в витой паре

На представленном графике показаны потери мощности сигнала при передаче в зависимости от длины кабеля и от частоты сигнала.

Другим важным параметром является NEXT (Near End Crosstalk), или переходное затухание между парами в многопарном кабеле, измеренное на ближнем конце – то есть со стороны передатчика сигнала, которое характеризует перекрестные наводки между парами. NEXT численно равен отношению подаваемого сигнала на одну пару к полученному наведенному в другой паре и выражается в децибелах. NEXT имеет тем большее значение, чем лучше сбалансирована пара.

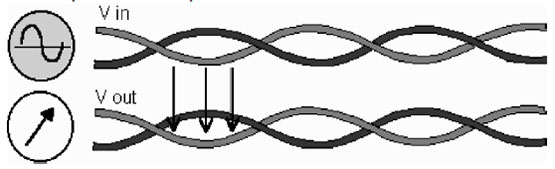

Рис. 10. Измерение переходного затухания

Кроме оценки взаимных наводок пар на ближнем конце кабеля, переходное затухание измеряют и со стороны приемника сигнала. Данный тест получил название FEXT (Far End Crosstalk).

ACR (Attenuation Crosstalk Ratio) Одной из самых важных характеристик, отражающих качество кабеля, является разность между погонным и переходным затуханиями, выражающаяся в децибелах. Чем меньше погонное затухание, тем большую амплитуду имеет полезный сигнал на конце линии. С другой стороны, чем больше переходное затухание, тем меньше взаимные наводки пар. Таким образом, разность этих двух величин отображает реальную возможность выделения полезного сигнала принимающим устройством на фоне помех. Для уверенного приема сигнала необходимо чтобы Attenuation Crosstalk Ratio был не меньше заданного значения, определяемого стандартами для соответствующей категории кабеля. При равенстве погонного и переходного затухания выделить полезный сигнал становится теоретически невозможно.

Return Loss (RL) При передачи сигнала, возникает так называемый эффект отражения сигнала в обратном направлении. Величина отражения сигнала Return Loss или «обратное затухание» пропорциональна затуханию отраженного сигнала. Характеристика особенно важна при построении линий связи, использующих передачу сигналов по витой паре в обе стороны (полнодуплексная передача). Достаточно большой по амплитуде отраженный сигнал может искажать передачу информации в обратном направлении. Return Loss выражается в виде отношения мощности прямого сигнала к мощности отраженного.

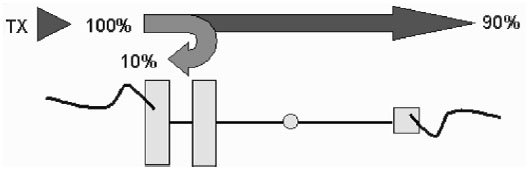

Рис. 11. Пояснение эффекта обратного затухания

Порядок разделки кабеля витой пары

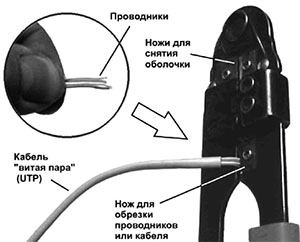

1. Необходимо ровно отрезать кабель на расстоянии 5-10 сантиметров от его торца. Даже если старый срез хорошо выглядит, вполне возможно, что под оболочку проникла влага или грязь.

2. Для установки разъема нужно освободить от оболочки примерно половину дюйма (1,25 см) проводников. Большинство обжимных инструментов имеют для этого специальное приспособление – пару лезвий и ограничитель. Вставьте конец кабеля в инструмент до упора и надрежьте изоляцию. Именно надрежьте, а не прорежьте, поскольку важно не повредить жилы кабеля. Оболочка легко снимется по линии надреза.

3. В принципе, нет никакой разницы, какая из пар кабеля будет подключена к каким контактам разъема. Главное, что бы были подключены именно пары, а не проводники из разных пар, однако существует общепринятый стандарт EIA/TIA-568В, и лучше ему следовать. Пары подключаются к контактам 1-2, 3-6, 4-5, 7-8 разъема RG-45. Для сортировки проводников неизбежно придется расплетать пары. Это нужно делать на минимальную длину (по стандарту не более чем на 1,25 см), как можно меньше нарушая структуру пар, геометрические размеры и шаг повива не задействованной в разъеме части кабеля.

4. После того, как проводники будут ровно уложены, и выпрямлены, нужно выровнять край, подрезав их.

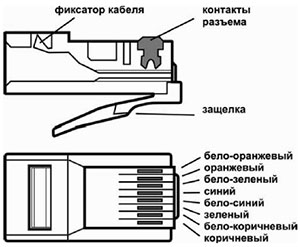

5. Аккуратно вставьте проводники в разъем. Каждая жила должна войти в свой паз внутри разъема RJ-45 до упора, что можно проконтролировать через прозрачный корпус разъема. Если какой-либо проводник не дошел до конца, нужно вытащить кабель целиком из разъема и начать заново.

6. Затяните в корпус разъема за фиксатор край оболочки кабеля таким образом, чтобы после обжима оболочка удерживалась разъемом.

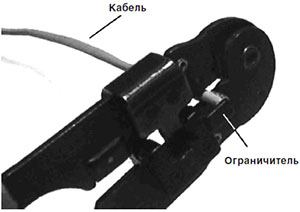

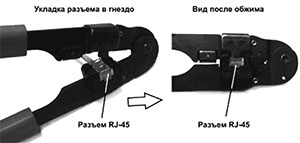

7. Перед обжимом убедитесь, что все жилы и оболочка кабеля расположены правильно. После этого вставьте разъем в гнездо на инструменте, и плавно, в одно движение обожмите разъем. Острые кромки контактов прорежут изоляцию и обеспечат надежный контакт, а фиксатор будет утоплен внутрь корпуса, дополнительно закрепляя кабель.

8. Разъем готов. Перед использованием его желательно осмотреть, обращая особое внимание на состояние контактов. Все они должны выступать из корпуса на равную высоту.

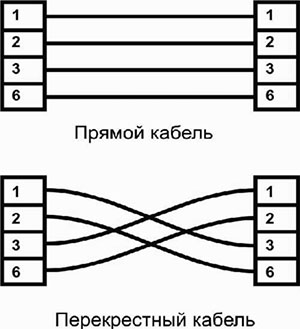

9. Подобным образом обжимается и другой конец кабеля. Существует две разновидности кабелей: прямые (контакты 1-2 и 3-6 первого разъема соединяются с контактами 1-2 и 3-6 второго) и перекрестные (контакты 1-2 и 3-6 первого разъема соединяются с контактами 3-6 и 1-2 второго).

Если по кабелю витой пары передается видео или аудио сигнал, используется прямой кабель, если же передаются сигналы управления – перекрестный.

Физический смысл достаточно прост – передатчик одного устройства должен быть соединен с приемником другого. Поэтому, для соединения одинаковых устройств (например, двух компьютеров) нужно использовать перекрестный кабель.

Рис. 18

Удлинители интерфейса

В современных инсталляциях кабели витой пары нередко используют для передачи сигналов VGA на значительные расстояния. Для того, чтобы сигнал «не потерялся» на фоне шумов и помех, используют удлинители интерфейса (extender или line transmitter), современные модели которых обеспечивают передачу сигнала на требуемую дальность с малым уровнем помех по витой паре. Такое эффективное и недорогое техническое решение находит применение во многих областях: в информационных системах на транспорте, в учебных заведениях или больницах. Удлинитель сигналов VGA действует на аппаратном уровне, поэтому он свободен от каких-либо проблем с совместимостью программного обеспечения, согласованием кодеков или преобразованием форматов.

До недавних пор по витой паре удавалось передавать без потери качества сигналы на сравнительно небольшие расстояния, однако в истекшем году ситуация коренным образом изменилась после того, как на рынке появилась новая линейка удлинителей для работы с витой парой. Благодаря новой элементной базе, а также новым аппаратным и схемным решениям удалось достичь настоящего прорыва: теперь сигналы без потери качества можно передавать на расстояния, превышающие 300 метров. Оборудование способно устойчиво работать с обычной неэкранированной витой парой категории 5, но гораздо лучшие результаты можно получить при использовании кабелей более высокого качества.

В новую линейку оборудования входят передатчики XGA сигнала в витую пару, усилители-распределители, коммутаторы, приемники сигналов из витой пары.

Если рассматривать пассивную линию (т.е. линию без активного оконечного оборудования), то кабель типа RG-59 способен передать без видимых на экране искажений композитное видео, телевизионный сигнал стандартов PAL или NTSC только на 20-40 м (либо до 50-70 м по кабелю RG-11). Специализированные кабели, например Belden 8281 или Belden 1694A, позволят увеличить дальность передачи примерно на 50%.

Для сигналов VGA, Super-VGA или XGA, полученных с графических плат компьютеров, обычный кабель VGA обеспечивает передачу изображения с разрешением 640x480 на расстояние 5-7 м (а при разрешении 1024x768 и выше такой кабель не может быть длиннее 3 м.). Высококач
