В современном мире спорт и индустрия развлечений тесно переплетаются. В настоящее время, к спортивным объектам предъявляются современные требования, в рамках которых они должны соответствовать не только определенным стандартам для проведения спортивных состязаний или матчей, но и иметь возможность обеспечивать развлекательно-массовые мероприятия.

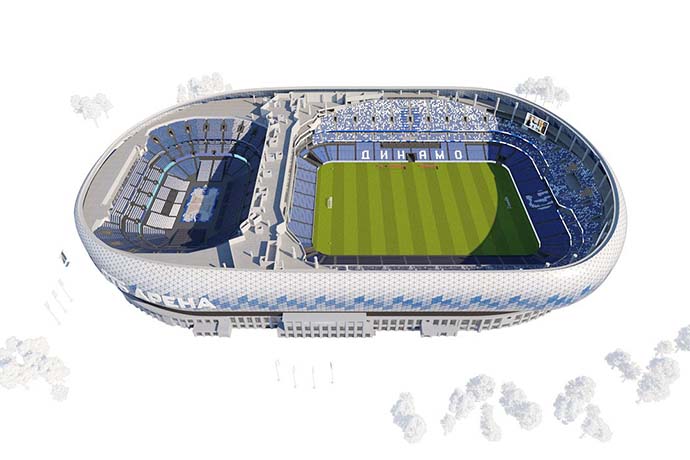

Один из таких примеров – это спортивный комплекс «ВТБ Арена – Центральный стадион «Динамо», находящийся в Москве. Новый комплекс объединяет под одной крышей две площадки: футбольный стадион на 30 тысяч мест и малую арену (ледовую) на 14 тысяч мест.
Проект звукоусилительной системы для футбольного стадиона и малой арены был реализован на базе оборудования L-Acoustics. В частности, звуковая система на малой арене позволяет проводить не только хоккейные и баскетбольные матчи, но и культурно-развлекательные мероприятия, так как ледовые шоу и музыкальные концерты.
История московского стадиона «Динамо» началась в 1923 году и за 85-летний период эксплуатации стадион перестраивался несколько раз. Во время последней комплексной реконструкции, которая началась в 2008 году, был сохранен периметр прежней конструкции и архитектурно-художественное оформление западной трибуны, но в целом сейчас, это новый многофункциональный спортивный комплекс, отвечающий стандартам РФС.
Футбольный стадион
Система звукоусиления для сопровождения спортивных и концертных мероприятий на футбольном стадионе состоит из двух частей, каждая из которых выполняет свою важную функцию. Одна из них отвечает за озвучивание зрительских трибун и передачу сообщений дикторов, вторая — за озвучивание самого игрового поля. Технологии и рабочие параметры установленных систем L-Acoustics ARCSII, ARCS Focus, ARCS Wide, X8 и 5XT позволяют выполнить требования, предъявляемые для стадионной звукоусилительной системы, а именно: равномерность покрытия, высокое звуковое давление и высокий уровень детализации звукового материала. Чтобы выполнить эти требования и получить желаемые результаты, необходимо было также согласовать работу звукоусилительных систем со всеми смежными инженерными системами: акустические системы не должны были попадать в поле действие подогревательных пушек для зрителей, перекрывать видимость для видеокамер, а также закрывать большие светодиодные экраны. В процессе проектирования были рассмотрены различные варианты: ARCSII, WIFO, KARA, KIVA II, K2. После утверждения проектного решения была полностью изменена конструкция крыши, после чего пришлось заново пересматривать все возможные варианты.
На стадии создания модели звуковой системы стадиона, удалось достичь результатов, определенных заказчиком в Техническом Задании. Таким образом, с помощью программного обеспечения L-Acoustics Soundvision, была построена модель, которая включала в себя кластеры для озвучивания верхних и нижних ярусов трибун.
Системы для озвучивания верхнего яруса трибун образуют первое внешнее кольцо громкоговорителей и построено оно на системах ARCS Focus и Wide. Второе внутреннее кольцо создано для озвучивания нижнего яруса трибун и игрового поля. На нижний ярус трибун работают 26 кластеров ARCS II, а игровое поле озвучено с помощью 12 кластеров тех же ARCS II. Кроме того, для озвучивания теневых трибунных зон, работают коаксиальные системы 5XT и Х8.
Александр Ананьев, главный инженер-акустик компании «Сонорусс», рассказывает об особенностях звукового проекта для большой футбольной арены:
Первоначальное проектное решение было построено на акустических системах ARCS Wide и ARCS Focus. После изменения конструкции крыши пришлось переработать всю систему звукоусиления, поскольку изменилось расположение технологических мостков, несущих балок и т. д. Кроме того, Заказчику было важно, чтобы видеоэкраны не перекрывались акустическими системами. В процессе перепроектирования снова были рассмотрены различные варианты от ARCS Wide до K2. Было проработано около 10 версий с электроакустическим моделированием, архитектурной визуализацией и экспертизой в сторонних организациях. В результате нескольких лет достаточно напряженной работы был выбран вариант распределенной системы на массивах ARCS II + Wide/Focus. Варианты KIVA II, KARA K2 не подходили из-за больших размеров массивов, которые перекрывали видеоэкраны, да и бюджет всей системы возрастал пропорционально суммарной мощности. После долгих переговоров, согласований и экспертиз было выбрано два решения — на KIVA II и на ARCS II + Wide/Focus. В итоге, после детального анализа Заказчик остановился на версии ARCS II + Wide/Focus
Малая ВТБ Арена
Малая спортивная арена предназначена для проведения соревнований по игровым ледовым видам спорта, смешанным единоборствам, боксу, баскетболу, а также концертно-зрелищных мероприятий. В зависимости от конфигурации, трибуны рассчитаны на размещение от 12273 до 14000 зрителей.
При озвучивании ледовой ВТБ Арены также стояли две главные задачи: первая — озвучивание зрительских трибун, и вторая — озвучивание самого ледового поля, чтобы спортсмены и артисты могли слышать музыкальное сопровождение. Проект был разработан также с использованием программного обеспечения L-Acustics Soundvision. Для озвучивания зрительских трибун используются системы K2, собранные в 6 кластеров и установленные над огромным медиакубом. Решение на системах с постоянной диаграммой направленности ARCS Focus позволило равномерно озвучить площадь ледового поля. Для этого понадобилось 6 сборок по 3 элемента ARCS Focus в каждом. В программе Soundvision возможно максимально быстро и точно рассчитать направление акустических осей систем, а также избежать попадания на ненужные поверхности.
Александр Ананьев, продолжает:
Как и в случае с футбольным стадионом, при работе над малой ареной было рассмотрено множество различных вариантов. В итоге остановились на версии с озвучиванием от медиакуба. При такой конфигурации максимальная рабочая дистанция для массивов составила 56 метров. Кроме того, ледовая арена подразумевала проведение ледовых шоу, и Заказчик настаивал, что система звукоусиления должна быть мощной. Для обеспечения хороших акустических параметров была проведена акустическая облицовка поверхностей арены
Наличие качественной системы звукоусиления в современном спорткомплексе является необходимым условием его эффективного функционирования. Все системы L-Acoustics разработаны для использования на объектах любой сложности. Используя утвержденный акустический расчет в программе Soundvision, собрать и установить систему L-Acoustics просто и удобно. Массивные, и в то же время невесомые системы L-Acoustics — это не только высокотехнологичное, но и очень эстетичное решение с точки зрения визуального восприятия посетителей. Именно поэтому они гармонично дополняют архитектуру сооружений и оставляют незабываемые впечатления от мероприятий.
Оборудование L-Acoustics, установленное на футбольной арене:
- 62 элементов ARCSII, собранные в 26 кластеров для озвучивания нижнего яруса
- 26 элементов ARCS Focus и 45 элемента ARCS Wide, собранные в 29 кластер для озвучивания верхних ярусов
- 30 систем 5XT и 70 систем X8 для озвучивания подбалконных пространств трибун
- 40 элементов ARCSII, собранные в 12 кластеров для озвучивания игрового поля
Оборудование L-Acoustics, установленное на хоккейной арене:
- 54 элемента K2, собранные в 6 кластеров над медиакубом для озвучивания ледовой арены
- 18 элементов ARCS Focus, собранные в 6 кластеров по периметру игрового поля для озвучивания игрового поля
