Когда старое не хуже нового: последовательный интерфейс RS-232

В молодости мы легко расстаемся со старыми, привычными вещами в угоду новым, модным и дорогим. Став постарше, мы с удивлением обнаруживаем, что старое, по сути дела, не хуже нового, только проще и дешевле. Примером такого «старого» является интерфейс RS-232, спецификация которого была принята более 30 лет назад, для хайтека – целая эпоха, да, пожалуй, и не одна. Тем не менее, архаичный интерфейс и по сей день является хорошим и надежным инструментом инсталлятора, когда ему требуется передавать данные в условиях с высоким уровнем шумов и помех.

История

В 1969 году ассоциация электронной промышленности США (EIA) опубликовала вариант «С» своего рекомендуемого стандарта (Recommended Standart – RS) за номером 232 «Интерфейс между оконечным оборудованием обработки данных и оконечным оборудованием линии с использованием последовательного обмена данными в двоичной форме».

Сейчас этот стандарт известен просто как стандарт RS-232C. Международный консультативный комитет по телефонии и телеграфии ввел свой собственный вариант этого стандарта в виде стандартов V.24 и V.28, а министерство обороны США выпустило практически идентичный стандарт Mil-Std-188C.

Система передачи данных (передатчик, приемник, соединительные кабели), реализованная в соответствии с техническими условиями стандарта RS-232C, обеспечивает передачу сигнала со скоростями, не превышающими 20 Кбит/с (реально используют на скоростях до 115200 бит/с).

В настоящее время действует редакция стандарта, принятая в 1991 году ассоциациями электронной и телекоммуникационной промышленности, под названием EIA/TIA-232-E. В ней нет никаких технических изменений, которые могли бы привести к несовместимости с оборудованием, поддерживающим интерфейс RS-232 более ранних версий.

Как это работает

До появления интерфейсов IEEE-1394 и USB‑2 асинхронный последовательный интерфейс был основным устройством, с помощью которого осуществлялось взаимодействие компьютеров. Слово «асинхронный» означает, что при передаче данных специальный синхронизирующий сигнал не используется, и отдельные символы могут передаваться с произвольными временными интервалами.

Каждый символ должен быть «взят в скобки» т.е. ему должен предшествовать стандартный стартовый сигнал, а заканчиваться его передача должна стоповым сигналом. Стартовый сигнал – это нулевой бит (с уровнем логического 0), который называется стартовым битом. Его предназначение – сообщить принимающему устройству о том, что следующие восемь бит представляют из себя байт данных. После символа передаются один или два стоповых бита, сигнализирующие об окончании его передачи. В принимающем устройстве символы распознаются по появлению стартовых и стоповых сигналов, а не по моменту их передачи. Асинхронный интерфейс ориентирован на передачу символов (байтов), а в передаваемой информации примерно 20% оказывается «лишней», предназначенной только для идентификации начала и конца каждого символа.

Термин последовательный означает, что связь осуществляется по одиночному проводу, а биты передаются последовательно, один за другим.

Интерфейс RS-232 обеспечивает соединение двух устройств, одно из которых называется DTE (Data Terminal Equipment) – ООД (Оконечное Оборудование Данных), второе – DCE (Data Communications Equipment) – ОПД (Оборудование Передачи Данных).

Важно запомнить эти обозначения (DTE и DCE). Они используются в названиях сигналов интерфейса и помогают разобраться с описанием конкретной реализации.

За и против

К несомненному достоинству RS-232 следует отнести его популярность: все компьютеры РС (но не Mac) оборудованы по крайней мере одним портом RS-232, поэтому приобретение готовых кабелей для него не составляет никакой проблемы. Процессом передачи можно управлять на аппаратном уровне, хотя эту возможность используют нечасто.

Недостатки RS-232 состоят, прежде всего, в том, что он реализует связь типа «точка-точка» с низкой, по современным меркам, скоростью (обычно 9600 бит в секунду), и работает только на небольших расстояниях (до 10-15 м).

Состав линий связи между устройствами DTE и DCE точно не определён. Стандарт описывает функции до 25 соединительных линий, но не указывает, должна или не должна использоваться та или иная линия. Лучше (технологически) обстоят дела в стандарте RS‑422. По этому стандарту связь осуществляется по двум парам проводов, а передаваемый сигнал может приниматься более чем одним устройством. Согласно стандарту RS-485 (улучшенный RS-422) используется одна пара проводов, которая предназначена для передачи или приёма многими устройствами. RS-422/RS-485 может использоваться для многоточечных соединений, из-за высокой помехоустойчивости за счёт использования дифференциальных (балансных) линий, связь возможна на расстояниях до 1,2 км.

В настоящее время RS-422/RS-485 является стандартном де-факто для значительной части вещательной видеоиндустрии.

Типы разъемов

Рис. 1. 25-контактный соединитель типа DB25

Изначально стандарт RS-232 описывал применение 25-контактного соединителя типа DB25 (Рис.1). DTE-устройство должно оснащаться вилкой, DCE-устройство – розеткой. Позднее, с появлением IBM PC, стали использовать усеченный вариант интерфейса и 9-контактные соединители DB9 (рис. 2), наиболее распространенные в настоящее время.

Распайка RS-232

Рис. 2. 9-контактный соединитель DB9

В таблице 1 показано назначение контактов 9-контактного соединителя DB9. Таблица показывает распайку вилки оборудования обработки данных (DTE). Розетка устройства передачи данных (DCE) распаяна так, что два разъема стыкуются напрямую, или через кабель, распаянный «контакт в контакт».

Таблица 1. Назначение контактов соединителя DB9

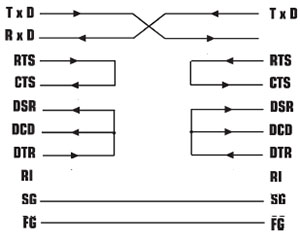

Рис. 3. Распайка кабеля RS-232

Для передачи данных предназначены цепи RxD (RD) и TxD (TD). Остальные цепи предназначены для индикации состояния устройств (DTR, DSR), управления передачей (RTS, CTS) и индикации состояния линии (CD, RI). Набор используемых цепей зависит от аппаратной и программной реализации стыка в контроллере. Для соединения двух DTE-устройств используют так называемые нуль-модемные кабели, в которых провода «перекрещиваются» в соответствии с назначением сигналов. На практике перед распайкой кабеля всегда следует разобраться с документацией на оба соединяемых устройства. Для соединения многих устройств достаточно минимального набора цепей интерфейса RS-232: RD, TD и Signal Ground (рис. 3).

Рекомендуется использовать кабели на основе витой экранированной пары, где каждый из сигнальных проводов свит с общим проводом. Экран кабеля рекомендуется не объединять с сигнальным общим, а подключить к металлической оболочке разъема.

Таблица 2. Назначение контактов соединителя DB25

Таблица 3. Соответствие выводов между 9 и 25-контактным разъемами

Все сигналы в интерфейсе потенциальные, с номинальными уровнями +12В и –12В относительно общего провода (Signal Ground). Логической единице соответствует уровень –12В, логическому нулю соответствует +12В.

Как уже говорилось, RS-232 называют последовательным интерфейсом, поскольку поток данных передается по одному проводу бит за битом. В отсутствие передачи данных линия находится в состоянии логической единицы (–12В). Скорость передачи данных стандартом не нормируется, но обычно выбирают из ряда 110, 300, 600, 1200, 2400, 4800, 9600, 19200 бит в секунду. В основном используется асинхронный режим работы, при котором данные передаются фреймами. Каждый фрейм состоит из стартового бита, битов данных, бита контроля четности (может отсутствовать), стопового бита. Биты байта данных передаются, начиная с младшего бита.

Для правильной стыковки приемопередатчики на обоих устройствах должны быть запрограммированы одинаковым образом, т.е. должны совпадать скорость, количество битов данных (7 или 8), тип контроля по четности, длина стопового бита (1, 1.5 или 2).

При точных расчётах времени на передачу массива байтов наряду с битами данных следует учитывать все служебные биты.

На рис. 4 показан вид одного фрейма RS-232 при следующих настройках: 8 битов данных, контроль по нечетности (parity odd), 1 стоповый бит. Стартовый бит всегда идет с уровнем логического нуля, стоповый – единицы. Состояние бита четности определяется настройкой передатчика. Бит дополняет число единичных битов данных до нечетности (parity odd), четности (parity even), может не использоваться (parity none), быть всегда единицей (mark) или нулем (space).

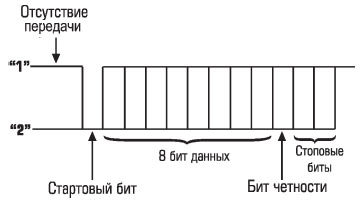

Рис. 4. Вид фрейма RS-232

Как преодолеть ограничения стандарта RS-232

Наиболее существенными недостатками стандарта RS-232 являются небольшое расстояние, на которое можно передавать сигнал и возможность соединения только двух устройств по типу «точка-точка».

Для их преодоления используют специальные устройства – удлинители линии и расширители портов.

Удлинитель линии связи Range Extender

Предназначен для преодоления ограничений по расстоянию для приборов, имеющих управление через RS-232.

Осуществляет преобразование в интерфейс RS-422, а затем назад, в RS‑232, что позволяет использовать в качестве физического носителя две пары проводов. Удлинитель линии может быть использован для увеличения расстояния связи для любого нуль-модемного соединения RS-232, для управления оборудованием через интерфейс RS-422, либо в качестве преобразователя общего назначения из RS-232 в RS-422 и обратно.

Работает во всех режимах связи (число битов, скорость, чётность и т.д.) и не требует настройки этих параметров.

Расширитель портов Port Extender

Предназначен для преодоления ограничения интерфейса RS-232, который может осуществлять только соединения типа «точка-точка». Позволяет осуществлять связь между несколькими устройствами с интерфейсами RS-232.

Данные, которые поступают на любой из портов устройства, пересылаются на остальные 3 порта. Расширитель портов может быть использован для управления коммутатором от 3 устройств DTE (например, компьютеров).

Прибор поддерживает все режимы связи RS-232 (число битов, скорость, чётность и т.д.) и не требует настройки этих параметров.

Устранение неполадок при связи через RS-232

Ниже приведены меры, которые могут помочь разрешить проблемы, возникающие при связи с устройствами Kramer через интерфейс RS-232.

1. Убедитесь, что между устройством (коммутатором, маршрутизатором) и управляющим компьютером (РС) установлено нуль-модемное соединение. Также убедитесь, что на разъёмах нет замятых контактов.

   Проще всего (при использовании 25-контактного порта на РС) использовать нуль-модемный адаптер, прилагаемый к устройству. Подключите такой переходник 25-контактным разъёмом к последовательному порту РС, после чего прямым кабелем – т.е. с распайкой один к одному – соедините 9-контактный разъём адаптера с последовательным портом на устройстве. (Если адаптер используется с неполным кабелем, то необходимо, как минимум, соединить на 9-контактных разъёмах с обоих концов: контакт 2 с контактом 2, 3 – с 3 и 5 – с 5.)

   При непосредственном подключении 25-контактного порта на РС к 9-контактному разъёму на устройстве (т.е. без нуль-модемного адаптера) соедините:

   • Контакт 2 на 25-контактном разъёме – с контактом 2 на 9-контактном;
   • Контакт 3 на 25-контактном разъёме – с контактом 3 на 9-контактном;
   • Контакт 7 на 25-контактном разъёме – с контактом 5 на 9-контактном;
   • Закоротите вместе контакты 6 и 20 на 25-контактном разъёме;
   • Закоротите вместе контакты 4, 5 и 8 на 25-контактном разъёме.

   При непосредственном подключении 9-контактного порта на РС к 9-контактному разъёму на устройстве соедините:

   • Контакт 2 на разъёме РС – с контактом 3 на разъёме устройства;
   • Контакт 3 на разъёме РС – с контактом 2 на разъёме устройства;
   • Контакт 5 на разъёме РС – с контактом 5 на разъёме устройства;
   • Соедините вместе контакты 4 и 6 на разъёме РС;
   • Соедините вместе контакты 1, 7 и 8 на разъёме РС;
2. Убедитесь, что на устройстве правильно выставлены все DIP-переключатели.
3. Убедитесь, что установки для скорости передачи данных на РС и на устройстве совпадают, а на РС выбран правильный com-порт.
4. Если несколько устройств используются одновременно, убедитесь, что все они включены. Если в системе, работающей по схеме «ведущий/ведомый» (master/slave), какое-либо из устройств выключено, обмен в такой системе не будет надёжным.
5. Если в устройстве имеется функция «DISABLE TXD» (Отключить TXD), убедитесь, что эта функция выключена; аналогично, если для «отключения ответа» используется DIP-переключатель, убедитесь, что ответ разрешён.
6. Контакт 3 на разъёме RS-232 устройства используется для отправки данных в РС (это TXD устройства и RXD на РС). Контакт 2 на разъёме устройства используется для приёма данных от РС (это RXD устройства и TXD на РС). Может оказаться полезным с помощью цифрового запоминающего осциллографа убедиться в том, что устройство передаёт/принимает данные на указанных контактах.
7. В большинстве устройств используется «двунаправленный» протокол обмена. Это значит, что один и тот же код используется как для передачи в устройство команды на выполнение определённого действия, так и в качестве ответа от устройства (в РС) при нажатии кнопки на его передней панели для выполнения аналогичного действия. Например, если пользователь нажал кнопки и скоммутировал вход 4 на выход 5, устройство посылает в компьютер шестнадцатеричный код 7В; в то же время при получении устройством кода 7В оно также отработает подключение входа 4 на выход 5. Для такого протокола может оказаться полезным анализировать коды, посылаемые устройством при нажатии кнопок на его передней панели с тем, чтобы разобраться в протоколе обмена.
8. При устранении неполадок может оказаться полезным применять коммуникационную программу типа Procomm или Viewcom чтобы вначале проанализировать коды, посылаемые устройством. Затем можно попробовать посылать такие коды назад (см. пункт 7), проверяя, что устройство правильно на них реагирует. Наконец, можно послать код, по которому устройство вернёт своё состояние.
9. Если должна использоваться написанная пользователем программа, по возможности вначале с помощью фирменной программы убедитесь в том, что связь между РС и устройством работает нормально.
10. Для оборудования, в котором управление через RS-232 предусмотрено в качестве опции и вводится установкой дополнительной аппаратной платы, проверьте, что такая плата правильно установлена (как описано в руководстве).
11. Некоторые устройства могут получать управление от других элементов оборудования и могут настраиваться на работу через RS-232 с таким оборудованием, а не с компьютером. В этом случае необходимо правильно настроить устройство. Например, матричный коммутатор звуковых сигналов 16X16 настраевается на заводе (по умолчанию) на работу с матричным коммутатором видео 16X16. В этом случае звуковая матрица получает управление от РС через видеоматрицу. Если звуковой матрицей надо управлять независимо, её следует соответственно перенастроить (на работу в режиме устройства, переключающего «только звук»).
12. Если необходимо выслать несколько команд, то перед отправкой дополнительной команды следует убедиться в том, что устройство отработало предыдущую команду. Для этого дождитесь получения ответа на предыдущую команду перед отправкой следующей.
13. Убедитесь в том, что для связи с устройством используется настоящий интерфейс RS-232! Некоторое оборудование (например, стандартный последовательный порт Macintosh), хотя и аналогичен RS-232, использует иные режимы обмена данными.
14. При использовании РС с операционной системой Windows NT4.0 (и ниже) следует принять дополнительные меры. Эта система не имеет функции «plug and play» и поэтому настройка портов компьютера в ней – непростая задача. Обратитесь к документации на Windows NT! Даже если Ваша программа работает на компьютере с иной операционной системой, возможно, что под Windows NT порт не будет правильно инициализироваться.
15. Учтите, что рабочее расстояние для RS-232 (по определению) не превышает 10 метров! Если требуется большая длина связи, следует использовать «удлинитель линии связи».
16. По определению, интерфейс RS-232 предназначен для осуществления обмена между 2 портами (в нашем случае это РС и коммутатор). Если надо соединить вместе несколько устройств с интерфейсами RS-232, можно использовать расширитель портов (Port Extender) (например, если коммутатором надо управлять от 2-х компьютеров и контроллера).

ПРИМЕЧАНИЕ: Для некоторых изделий допускается управление несколькими такими устройствами при их последовательном соединении прямыми кабелями – что кажется неправильным в свете вышесказанного. На самом деле устройства настраиваются в режимы «ведущий/ведомый» (master/slave), при этом с компьютером через RS-232 связано только одно, ведущее устройство. При таком включении ведущее устройство передаёт информацию на и от РС к ведомым устройствам, а интерфейсом RS-232 порты оказываются связанными попарно).
