Лет 10 назад – что для компьютерной техники означает в прошлом веке – для соединения системного блока ПК с монитором использовали интерфейс VGA, разработанный компанией IBM ещё в 1987 г. Компьютер – цифровое устройство, а кинескопный монитор – аналоговое, поэтому видеокарта ПК формировала аналоговый выходной видеосигнал, который с помощью интерфейса VGA и передавался монитору. Это всех устраивало, тем более что стандартной диагональю монитора было 14, 15, потом 17 дюймов, и полосы пропускания интерфейса VGA хватало для передачи сигнала с требуемым разрешением и частотой кадровой развёртки.
С соединением видеомагнитофонов и видео плееров с телевизорами дело обстояло ещё проще. В простейшем случае использовали композитный сигнал, в более серьёзных решениях – компонентный сигнал YPrPb или SCART.
С появлением жидкокристаллических мониторов ситуация изменилась. ЖК монитор – это цифровое устройство, но у пользователей в ПК стояло ещё много видеокарт с аналоговым интерфейсом VGA, да и производители видеокарт не сразу перестроились. Поэтому в первые ЖК мониторы устанавливали интерфейс VGA и аналого-цифровой преобразователь.
Возникла странная ситуация: аналоговый сигнал существовал только в кабеле, соединяющем видеокарту с монитором. Ясно, что такая ситуация инженеров не устраивала, и они задумались о создании нового интерфейса. Он был разработан консорциумом Digital Display Working Group и получил название DVI (Digital Video Interface, Цифровой видео интерфейс). Первая версия была представлена в 1999 г.
Это уже был полностью цифровой интерфейс, но изначально он предназначался именно для связи системных блоков с мониторами, а потому передача звука не предусматривалось, и расстояние, на которое можно было передавать сигнал, было небольшим, всего несколько метров, а если требовалось большее расстояние, нужно было использовать т.н. активные удлинители интерфейса.
С 2008 г. через DVI с определёнными ограничениями и оговорками стало возможно передавать звук.
Интерфейс DVI выпускается в двух вариантах: DVI-I и DVI-D. Первый вариант допускает передачу, кроме цифрового, сигнала VGA, но одновременная передача аналогового и цифрового сигнала невозможна: либо-либо.
Первая версия интерфейса была представлена в 2002 г., а в 2013 г. появилась актуальная на сегодняшний день версия 2.0.
Однако внедрение интерфейса HDMI, в отличие от DVI, объясняется не только и не столько техническими причинами. Собственникам мультимедийного контента требовалось защитить его от несанкционированного копирования, поэтому-то в HDMI была включена система HDCP (High-bandwidth Digital Content Protection, Защита широкополосного цифрового контента). По замыслу разработчиков, цифровой контент высокого разрешения не может выходить за пределы обрабатывающих его устройств в незашифрованном виде. Это решение создало изрядные проблемы пользователям, но, главное, система HDCP требует лицензионных отчислений: минимум 4 цента за каждое устройство (15 центов, если не указан логотип HDMI на продукте и в рекламных материалах). А если учесть количество лицензий в типичной мультимедийной системе, недовольство производителей понятно (рис. 1).

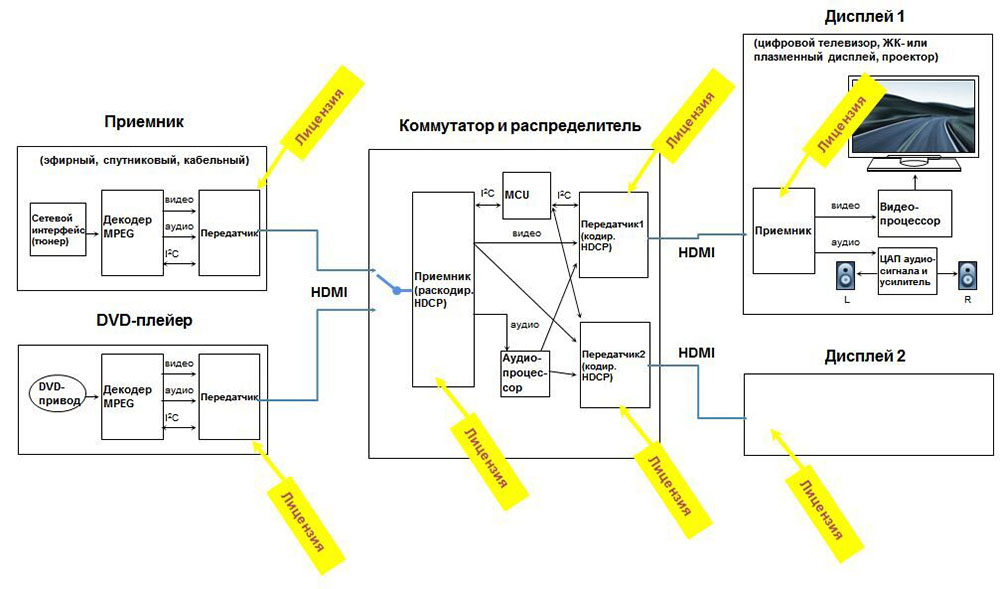

Рис. 1. Количество лицензий в типичной мультимедийной системе
(Нажмите на фото для увеличения)
Возникла ситуация, напоминающая давний конфликт между стандартами IEEE 1394 и USB, когда неразумная лицензионная политика Apple привела к повсеместному отказу от технически очень хорошего (на то время) стандарта IEEE 1394 в пользу бесплатного USB 2.0.
Вот и сейчас произошло нечто похожее. В 2007 г. VESA представила спецификацию 1.1 интерфейса DisplayPort , который оказался технически совершеннее HDMI, а главное, не требует никаких лицензионных отчислений. Результат не замедлил сказаться. До лета 2011 г. DisplayPort являлся стандартом для новых продуктов семейства Apple Macintosh. Мониторы Apple последнего поколения (Apple LED Cinema Display) уже поддерживали исключительно вход DisplayPort. Компьютеры MacBook, MacBook Pro, MacBook Air имеют выход DisplayPort, к которому через специальный адаптер может также подключаться монитор DVI или VGA. Компьютеры Mac mini имеют выходы DisplayPort и DVI. К настоящему времени в ПК Apple Mini DisplayPort заменён на аналогичный по внешнему виду, но более совершенный интерфейс Thunderbolt, который является обратно совместимым с ним.
DisplayPort – это сравнительно молодой интерфейс, он ещё не преодолел все свои детские болезни, тогда как HDMI уже доказал свои права на существование. Рассмотрим его более подробно.
HDMI – это развитие интерфейса DVI. Видеочасть HDMI аналогична по контактам с DVI, но вид у разъёма другой (рис. 2). HDMI – это более совершенный интерфейс, чем DVI, в первую очередь, благодаря возможности передачи многоканального звука, а также поддержке HDCP. Начиная с версии 1.3, интерфейс приобрёл много новых, дополнительных свойств, о чём речь пойдёт ниже.
Устройства с интерфейсом DVI совместимы с HDMI, но, естественно, функциональные возможности двух устройств будет ограничиваться «младшим» интерфейсом.
Пропускная способность HDMI версии 1.0 достигала 5 Гбит/с, начиная с версии 1.3 – 10,2 Гбит/с, а с 2.0 – 18 Гбит/с. Это позволит HDMI 2.0 поддерживать разрешение Full HD 3D со скоростью 120 кадров в секунду и весьма модное разрешение 4K со скоростью 60 кадров в секунду, в то время как интерфейс DVI поддерживал только двухканальный (стерео) звук, и то после определённых доработок стандарта.
Разработанная фирмой Intel защита HDCP (High-bandwidth Digital Content Protection) – это защита цифровых данных высокой чёткости, она обеспечивает возможность в зависимости от конкретного случая установить разные уровни защиты, благодаря чему не ограничивает свободу обращения с видео данными в пределах одобренных действующим законодательством рамок. Так, например, HDCP не обеспечивает защиту от копирования и искусственно не ухудшает качества копий. Под жёсткий запрет подпадают следующие действия: копирование программ со снятой защитой, получение незащищённого цифрового потока или аналогового видео сигнала высокого разрешения. Разрешены повторители и разветвители сигнала, но при этом они должны «обменяться паролями» друг с другом и получить взаимное одобрение, что возможно только в том случае, если все устройства обладают HDCP-совместимостью.
Рис. 2. Внешний вид кабельных вилок DVI (справа) и HDMI
Работает HDCP по сложной схеме, предусматривающей, прежде всего, наличие своих «секретных» кодовых комбинаций в каждом передатчике и приёмнике. В единой системе допускается наличие до 127 пар передатчиков и приёмников и до 7 уровней разветвления (или ретрансляции). Для того чтобы канал активизировался, должен успешно пройти процесс взаимной аутентификации каждой пары передатчиков и приёмников. Первый этап процесса аутентификации – обмен кодовыми комбинациями, которые «зашиты» в микросхемы оборудования и недоступны пользователю. Кодовые комбинации должны обладать правдоподобностью, для проверки которой производится вычисление математической суммы R0. В передатчике вырабатывается псевдослучайная последовательность AN, которая вместе с т.н. «вектором выбора кода» (KSV) отсылается на приёмник. Аналогично с приёмника поступает подобное сообщение на передатчик. В случае положительного результата проверки KSV на обеих сторонах запускаются генераторы кодов, вырабатывающие 24-разрядные шифровальные коды, соответствующие определённым значениям «секретного» параметра KS. Синтезированные в передатчике и приёмнике значения R0 и KS сравниваются.
Значения KSV являются индивидуальными для каждого отдельного устройства. Существует также «чёрный список» взломанных кодов, который хранится в памяти устройства и пополняется при проигрывании новых DVD-релизов (один из способов). При совпадении индивидуальных данных конкретного аппарата с данными из этого списка процесс инициализации интерфейса HDMI немедленно блокируется.
Как уже говорилось, предшественник HDMI интерфейс DVI не был предназначен для работы со звуком. Чтобы решить проблему звука, в HDMI его разбивают на пакеты и передают в интервалах кадрового и строчного гашения (рис. 3).
В июне 2006 г. вышла усовершенствованная версия HDMI, получившая номер 1.3.
В этой версии пропускная способность интерфейса была повышена до 10,2 Гбит/с, но, как всегда бывает в технике, за усовершенствования приходится платить. В данном случае – введением нового типа соединительных кабелей. В дополнение к кабелям категории 1 («старым») были введены кабели категории 2 («новые»). Позднее, в версии 1.4 эти кабели получили название «Standart» и «High Speed». В чем же разница? Основное отличие стандартного кабеля по сравнению с высокоскоростным заключается в сечениях витых пар, точности их повива, качестве меди, в наличии служебных проводников, качестве диэлектрика, экранов и т.д. С увеличением сечения проводников передача сигнала улучшается, но кабель становится громоздким, тяжёлым и неэластичным. Сечение проводников, используемых в HDMI кабеле, обычно не превышает 24 AWG (0,205 мм2). Высокоскоростной кабель практически никогда не бывает тонким и гибким.

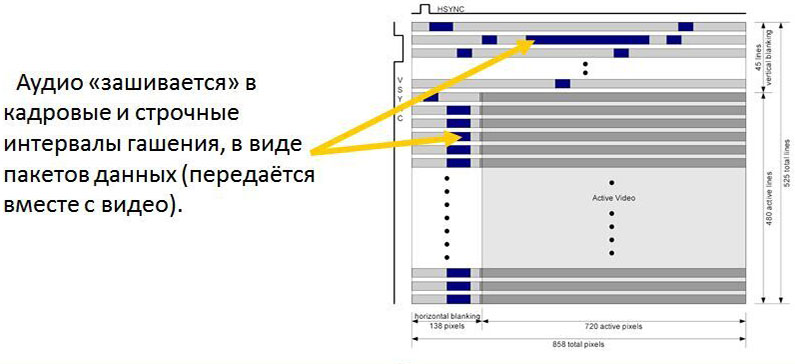

Рис. 3. Передача звука с помощью интерфейса HDMI
Таблица 1. Основные свойства HDMI различных версий
| Версия HDMI | 1.0-1.2а | 1.3 | 1.4 |
|---|---|---|---|
| Максимальная тактовая частота (МГц) | 165 | 340 | 340 |
| Максимальная пропускная способность TMDS на канал (Гбит/с) | 1,65 | 3,40 | 3,40 |
| Максимальная общая пропускная способность TMDS (Гбит/с) | 4,95 | 10,2 | 10,2 |
| Максимальная пропускная способность видео (Гбит/с) | 3,96 | 8,16 | 8,16 |
| Максимальная пропускная способность звука (Мбит/с) | 36,86 | 36,86 | 36,86 |
| Максимальная глубина цвета (бит/пиксель) | 24 | 48 | 48 |
| Максимальное разрешение по одной линии при 24 бит/пиксель | 1920х1200р60 | 2560х1600р75 | 4096х2160р24 |
| Максимальное разрешение по одной линии при 30 бит/пиксель | Не подд. | 2560х1600р60 | 4096х2160р24 |
| Максимальное разрешение по одной линии при 36 бит/пиксель | Не подд. | 1920х1200р75 | 4096х2160р24 |
| Максимальное разрешение по одной линии при 48 бит/пиксель | Не подд. | 1920х1200р60 | 1920х1200р60 |
Начиная с версии 1.3, HDMI поддерживает наиболее современные на момент написания брошюры аудиоформаты со сжатием без потери качества Dolby®TrueHD и DTS-HD Master Audio™. Возможны битрейты1 аудио 8 Мбит/с и более.
Введена автоматическая компенсация рассинхронизации изображения и звука.
Для компактных цифровых фотоаппаратов и видеокамер введён новый мини-разъем (рис. 6).
За счёт передачи данных на удвоенной частоте достигнута увеличенная глубина цвета, что позволило получить повышенное качество передачи плавно изменяющихся тонов и устранить ложные контуры на изображении.
Получен более широкий цветовой охват, добавлена поддержка цветового пространства следующего поколения xvYCC, благодаря чему цветовой диапазон по сравнению с действующим стандартом sRGB увеличен в 1,8 раза, значительно улучшена точность цветопередачи, цвета на дисплее стали гораздо ближе к оригиналу.
Поддерживается более высокая частота кадров (до 120 Гц), что обеспечивает плавное и менее смазанное движение. Компьютерные игры и просмотр спортивных состязаний стали более комфортными.
Ещё одно важное новшество версии – это добавление специальной линии связи CEC (Consumer Electronics Control, Управление бытовой электроникой). С её помощью до 10 устройств могут объединяться в сеть управления и выполнять типовые команды (Пуск, Стоп, Перемотка, команды для меню, тюнеров, ТВ и т.д.), рис. 4.
Рис. 4. Управление бытовой электроникой
5 июня 2009 г. компания HDMI Licensing опубликовала спецификации новой версии интерфейса HDMI под номером 1.4.
Среди главных отличий от предыдущих версий:
- Поддержка Ethernet;
- Поддержка 3D контента;
- Канал возврата аудио;
- Увеличенное разрешение видео;
- Новые разъёмы HDMI-микро;
- Разъёмы для HD-контента в автомобилях.
Поддержка Ethernet
Отличительной особенностью современных телевизоров, Blu-ray проигрывателей, игровых консолей и прочей видеотехники является возможность подключения к Интернету с целью доступа к видео, аудио и игровому контенту, а также к файлам прошивок. До появления HDMI 1.4 подключение этой аппаратуры к Сети было затруднено и осуществлялось, в основном, через Wi-Fi. Новая версия интерфейса HDMI даёт возможность использовать двухсторонний канал высокоскоростной передачи данных (до 100 Мбит/с) для подключения к Интернету. Для этого, правда, потребуется специальный кабель, имеющий дополнительную витую пару.
Надо иметь в виду, что подключение в домашних условиях к Сети различной аппаратуры через HDMI может порождать конфликты, хотя HDMI 1.4 позволяет распределять получаемый из Интернета трафик между всеми устройствами при прямом подключении к Сети любого из них. Понятно, что все подключаемые устройства должны поддерживать эту функцию и работать корректно.
Новые типы кабелей (рис. 6,7).
Начиная с версии 1.4, стандарт поддерживает три новых типа кабелей:
- стандартный кабель HDMI c поддержкой Ethernet;
- высокоскоростной кабель HDMI c поддержкой Ethernet;
- автомобильный кабель HDMI.
3D формат
Интерфейс HDMI 1.4 обеспечивает передачу изображения в 3D формате с помощью затворных очков. И дело здесь не в скорости передачи информации, она с версии 1.3 не изменилась и осталась равной 10,2 Гбит/с. (для передачи сигнала Full HD 3D достаточно скорости в 6,75 Гбит/с). Новая версия интерфейса обеспечивает стандартизацию в распределении входов и выходов 3D системы и списка необходимых 3D форматов, реализованных в источниках сигналов, дисплеях и ретрансляторах для создания функциональной совместимости между ними и возможности «общения» на одном 3D языке при приёме и передаче контента.
Audio Return Channel – Канал возврата аудио
Канал возврата аудио, появившийся в версии 1.4 и ставший новинкой в функционале интерфейса HDMI – это малоизвестное, но полезное дополнение, которое может быть полезно тем, кто для приёма телепрограмм использует тюнер телевизора, а звук предпочитает прослушивать через внешнюю аудиосистему. И если раньше для этого необходим был цифровой аудиокабель, с появлением HDMI дело заметно упрощается (рис. 5 а и б). Кроме того, канал возврата аудио позволяет принимать звуковые сигналы в форматах DTS, Dolby Digital, и PCM, для приёма которых ранее использовался интерфейс S/PDIF.

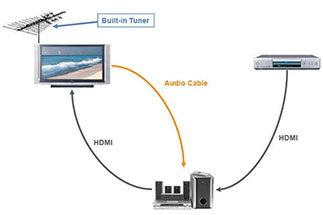

 а) HDMI 1.3 |
 б) HDMI 1.4 |
|---|

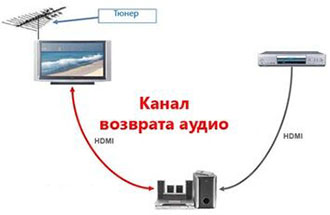

Рис. 5. Канал возврата аудио
Увеличенное разрешение видео
Введение спецификации HDMI 1.4 добавило поддержку чрезвычайно высоких разрешений видео, которые намного превышают популярное разрешение 1080p. 4K – это сокращение, обозначающее 4000 строк по ширине и 2000 строк по высоте, что примерно в четыре раза превышает разрешение дисплея 1080p. Термин фактически охватывает два формата:
- 3840 пикселей по ширине на 2160 пикселей по высоте;
- пикселей по ширине на 2160 пикселей по высоте.
4K дисплеи поставят высокопроизводительные системы домашних кинотеатров практически на один уровень с современными цифровыми проекторами, используемыми во многих кинотеатрах.
Новые разъёмы
В предыдущей версии HDMI 1.3 к списку стандартных разъёмов добавились мини-соединители HDMI. В новой же появился и микро-соединитель (рис. 6), предназначенный для портативных медиаплееров, мобильных телефонов, цифровых камер. Микро разъём в два раза меньше стандартного.
Для просмотра HD видео в различных транспортных средствах разработана система автомобильных разъёмов (рис. 7). Впервые в HDMI в них появилась защёлка, разъёмы не боятся нагрева и вибраций.

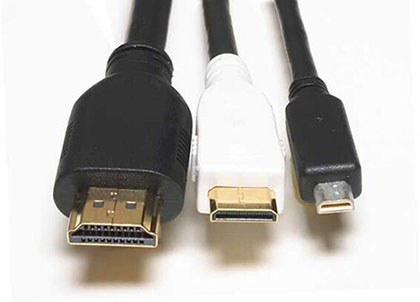

Рис. 6. Кабельные вилки HDMI стандартная, мини и микро (слева направо)

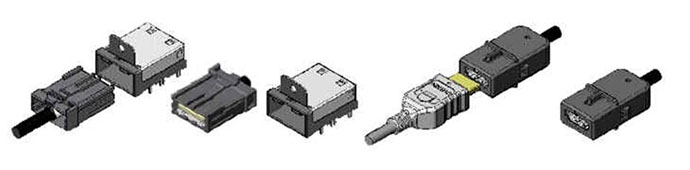

Рис. 7. Автомобильные разъёмы HDMI
Расширенная поддержка цветовых пространств
Начиная с версии 1.4, HDMI поддерживает цветовые пространства для цифровых фотоаппаратов sYCC601, Adobe RGB и AdobeYCC601.

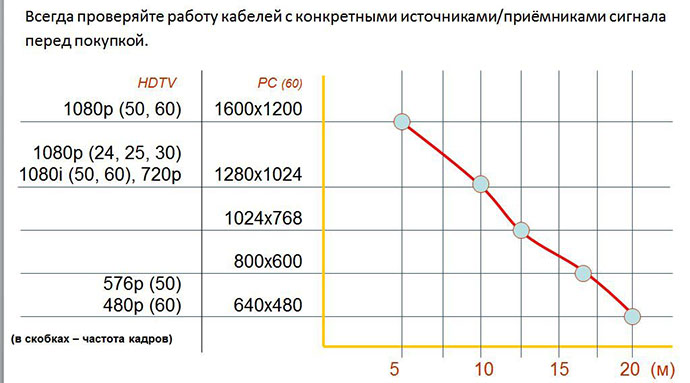

Рис. 8. Рекомендованная длина кабелей HDMI в зависимости от разрешения сигналов
HDMI 2.0
HDMI Forum, организация, занимающаяся разработкой стандарта HDMI, объявила о введении версии 2.0 спецификации HDMI – событие прогнозируемое и давно ожидаемое, поскольку аудио- видео индустрия уверенно шагает в направлении 4K/UltraHD, и новые устройства нуждаются в стандартизированной поддержке этого современного формата. Новые функциональные возможности включают:
- 4K@50/60, (2160p), что даёт в четыре раза лучшую чёткость, чем разрешение видео 1080p/60;
- поддержка до 32 аудиоканалов;
- частота дискретизации до 1536 кГц для наивысшего качества воспроизведения аудио;
- одновременная передача двух видеопотоков на один экран для нескольких пользователей;
- одновременная передача многопотокового звука для нескольких пользователей (до 4);
- поддержка широкоугольного театрального соотношения сторон изображения (21:9);
- динамическая синхронизация аудио- и видеопотоков;
- дополнения CEC (шина обмена данными), обеспечивающие расширенное управление бытовыми электронными устройствами через единую контрольную точку.
Одной из основных особенностей HDMI 2.0 является упор на стремительно увеличивающееся количество новых 4K-дисплеев и вариантов 4K-контента. Чтобы вывести поддержку 4K за рамки 24 кадр/с (максимум для HDMI 1.4b), пропускная способность HDMI 2.0 увеличена до 18 Гб/с (10,2 Гб/с — показатель HDMI 1.4b). При HDMI 2.0 видео 4K будет поддерживать частоту 50 или 60 кадр/с.
HDMI 2.0 обратно совместим с более ранними версиями спецификации HDMI и не требует использования новых кабелей или новых разъёмов. Поточная версия высокоскоростных кабелей HDMI (Category 2) обеспечивает повышенную пропускную способность.
То, что обновлённая спецификация предоставляет столь внушительные возможности, вовсе не означает, что производители кинутся сломя голову их реализовывать. HDMI 2.0 — это, скорее, дорожная карта, задел на будущее для разработчиков, стремящихся находиться в авангарде новых технологий. Не менее интересным остаётся вопрос, какие нововведения HDMI 2.0 производители единодушно одобрят и поддержат.
Основной движущей силой HDMI является организация HDMI Forum, в которую входят 88 компаний-производителей бытовой электроники. Массовый выпуск устройств, поддерживающих HDMI 2.0, ожидается уже в этом году.
