Новые продукты и технологии Panasonic на выставке NAB Show 2024

В апреле 2024 года в Лас-Вегасе прошла очередная ежегодная выставка для профессионалов индустрии вещания, СМИ и развлечений. Компания Panasonic представила на обозрение свои новые продукты, подробности о некоторых из которых приведены в статье.

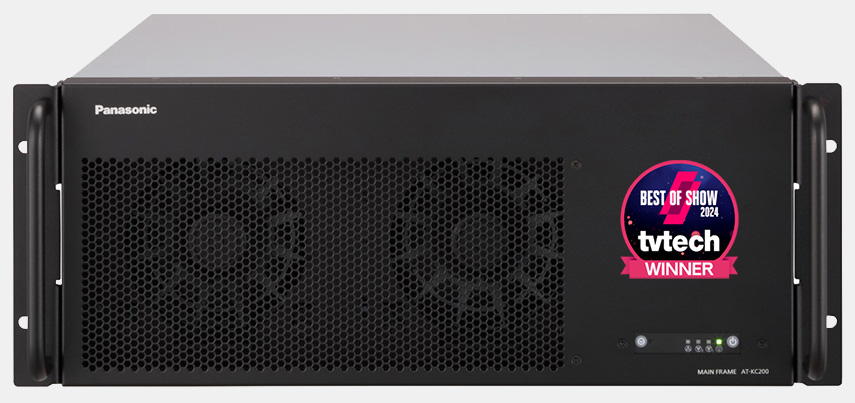

Основное шасси KAIROS 200 (AT-KC200L1)

Победитель выставки в одной из ключевых номинаций – новое шасси IT/IP-платформы KAIROS AT-KC200L1. Данная модель представляет из себя аппаратно-программный видеомикшер формата SDI с набором интересных дополнительных опций и возможностей.

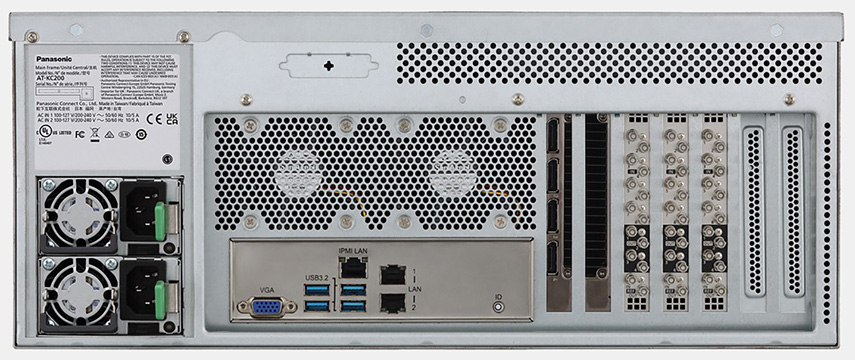

Аппаратная часть поставляется в корпусе формфактора 4 RU с размерами 430 мм × 176 мм × 505 мм. Как и положено продуктам класса broadcast, корпус имеет основной и резервный блоки питания. Задняя панель оснащена четырьмя разъёмами USB3.2 Gen1 Type-A, двумя гигабитными портами RJ-45, разъёмом VGA (Dsub-15 pin) и четырьмя портами для мультивьювера DisplayPort 1.4. Платформа работает под управлением операционной системы Linux.

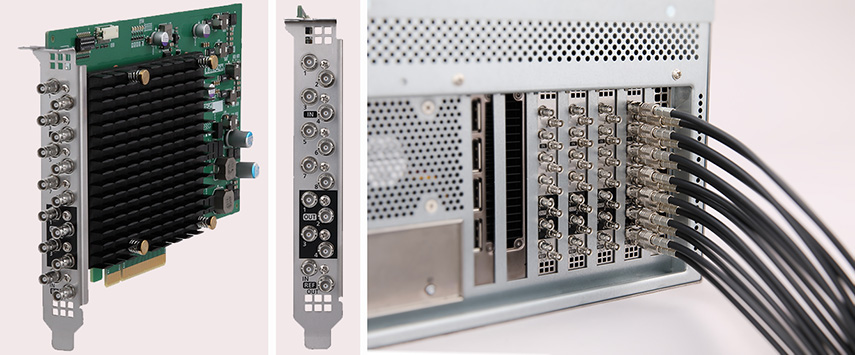

В базовой версии устройства уже установлены три SDI платы ввода/вывода AT-KC20M1, содержащие по 8 входов/4 выхода и по одному REF IN/REF OUT с разъёмами micro BNC. Максимально устройством может поддерживаться четыре платы AT-KC20M1 (ещё одну возможно инсталлировать дополнительно). Платформа поддерживает работу в следующих видеоформатах:

• 4К – 2160/60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p;
• FHD – 1080/60p, 59.94p, 50p, 30p, 29.97p, 25p, 24p, 23.98p;
• HD – 1080/59.94i, 50i, 720/60p, 59.94p, 50p.

Причём обеспечивается работа с разными разрешениями одновременно (на входе и на выходе). Можно выбирать любой формат или разрешение для каждого выхода или слоя.

Позже появится возможность добавить сетевую плату 100G QSFP28 с двумя портами для работы с некомпрессированными сигналами ST 2110. Основные характеристики AT-KC200L1 можно увидеть в таблице:

Платформа KAIROS достигает более высокой производительности за счёт полного использования мощности и гибкости своих центральных и графических процессоров, балансируя общую вычислительную нагрузку. Это позволило сократить задержку обработки видеосигнала внутри устройства до 1 кадра. При необходимости для каждого входа можно выставить свою задержку (от 1 до 20 кадров с шагом в 1 кадр).

Управление платформой осуществляется с панели Kairos Control. Панели выпускаются в двух моделях: 24XPT стандартной компоновки (AT-KC10C1) и 12XPT компактной компоновки (AT-KC10C2). Панели позволяют свободно назначать кнопки для сцен, клипов и пользовательских макросов и так далее. Индикаторы отображают функции, назначенные на отдельные кнопки. Поддерживается многосюжетная работа с двумя программами (2 ME) и двумя фейдерами. В рамках одной системы можно одновременно использовать несколько панелей. Коммутация панелей с основным шасси происходит через гигабитный сетевой интерфейс RJ-45.

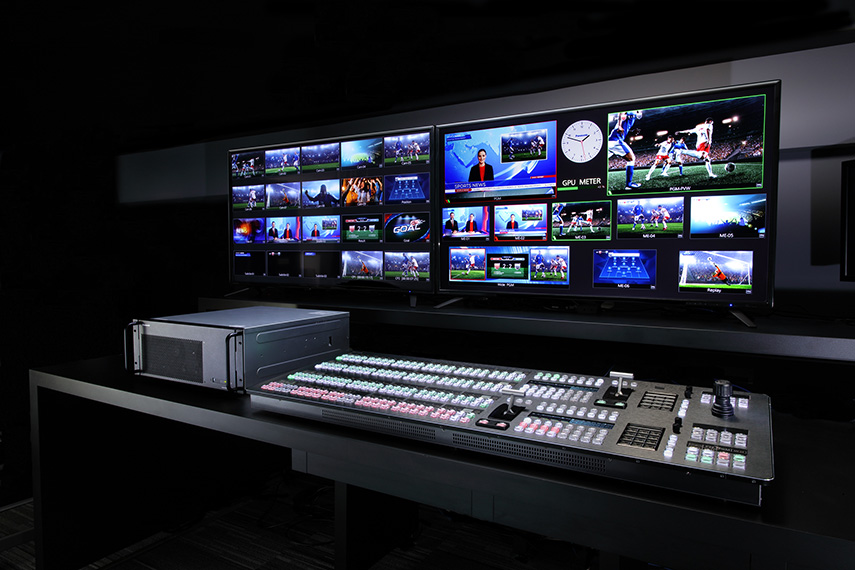

Kairos Control (Control Panel) AT-KC10C1

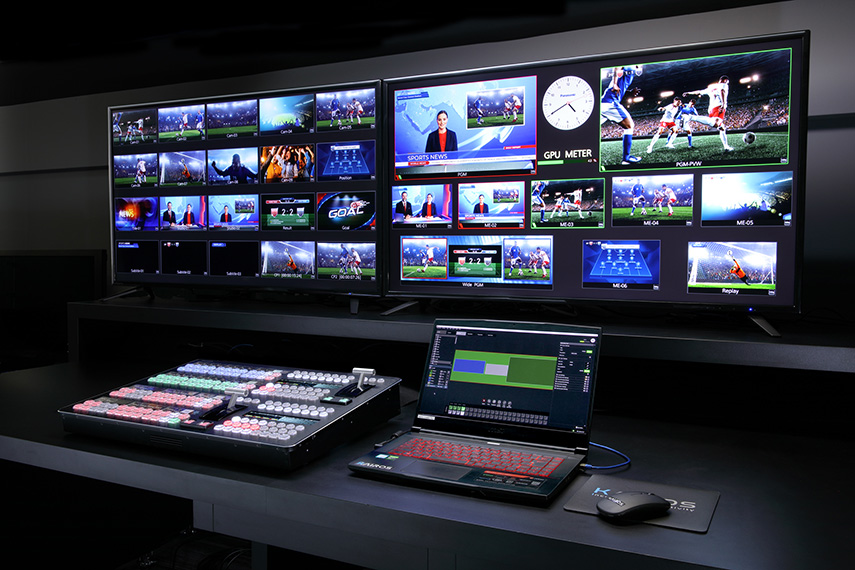

Kairos Control (Control Panel) AT-KC10C2

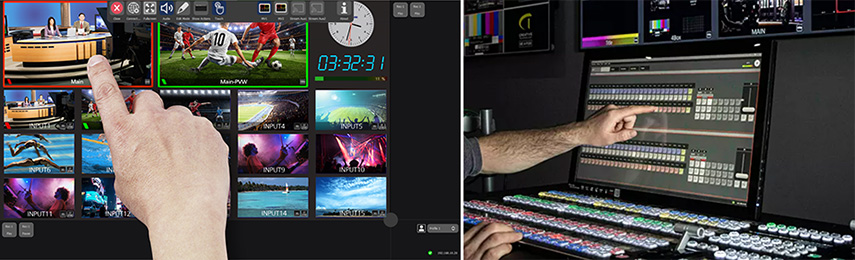

При покупке опции AT-SFTC10 становится доступным также и управление через любые сенсорные мониторы (работает на ПК под управлением Windows10/11).

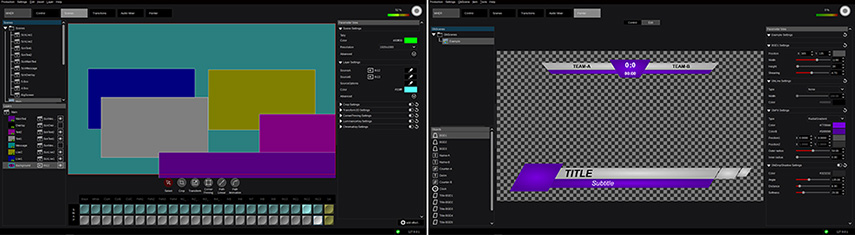

С ещё одной платной опцией AT-SFC10 Kairos Creator (OS: Windows10/11, MacOS Monterey, Ventura, Sonoma) можете добавлять в финальное изображение столько слоев, сколько вам необходимо - картинку в картинке (PiP), титры, логотипы и видеовставки.

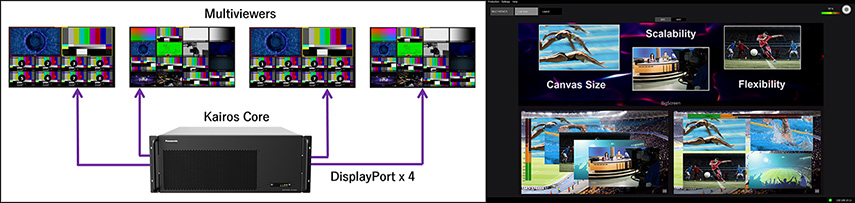

Четыре независимых выхода мультивьювера позволяют использовать до 36 слоёв (PiP) на каждом из них одновременно.

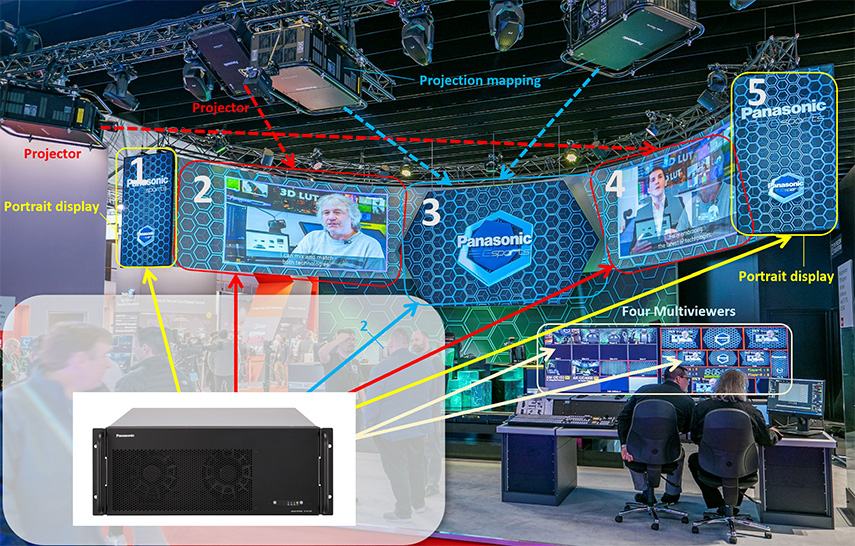

Но потенциал платформы KAIROS AT-KC200L1 не исчерпывается только привычными возможностями обычного видеомикшера. Функция Free Canvas позволяет выводить видео не только в 16:9, но и с нестандартными соотношениями сторон. Например 32:9 для проекции на большой LED экран с разрешением до 8K (32 млн пикселей).

Посмотрите какое фееричное шоу было организовано на концерте с использованием огромной светодиодной видеостены под управлением платформы семейства Kairos.

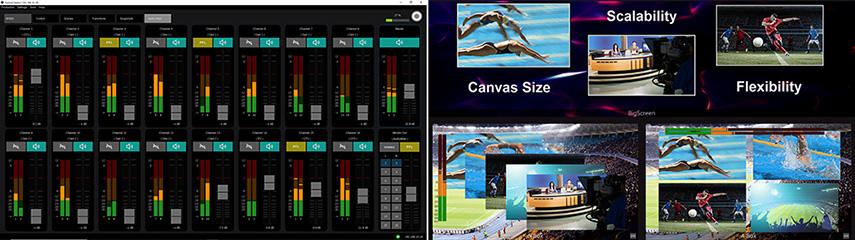

В случае необходимости с опцией AT-SF005 Audio Mixer Option (платная) добавляется возможность управлять звуком (до 16 каналов на каждый вход). Ввод/вывод звука осуществляется по стандарту ST2110-30 (AES67). Мультивьювер может отображаться с горизонтальными или вертикальными индикаторами уровня звука.

Это только часть функций платформы. Подробнее о KAIROS 200 (AT-KC200L1) смотрите здесь.

4K PTZ-камера AW-UE30W/K

Линейка PTZ-камер Panasonic пополнилась новой моделью AW-UE30W/K.

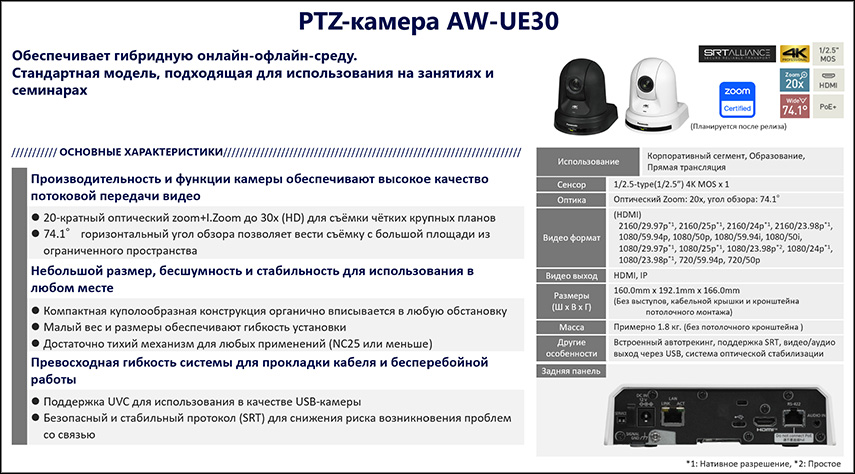

PTZ-камера Panasonic с матрицей 1/2.5-type 4K MOS и разрешением 4K позволяет получать высококачественное видео в разрешении 4K@30 с 20-кратным оптическим зумом и широкоугольным объективом с углом обзора 74,1°. Камера начального уровня (релиз в III квартале 2024 года), которая точно передает атмосферу помещения, выражения говорящих и прочее, для систем онлайн-конференций и потоковых сервисов как через IP, так и через USB-выход. Интерфейсы: HDMI, USB-C, RJ-45 и RS-422. Поддержка протокола SRT, встроенный автотрекинг, питание через PoE+. Камера оснащена системой прямого привода для улучшения чувствительности и бесшумности и имеет оптический стабилизатор изображения для качественной видеосъемки.

Заявлена работа с контроллерами удалённого управления AW-RP150 и AW-RP60. Поддержку настройки камеры ROP-панелями планируется добавить к функционалу в будущем.

Базовые функции Media Production Suite и все подключаемые модули будут поддерживать AW-UE30. Поддержка PTZ Control Center и Auto Tracking Software не планируется, поэтому, пожалуйста, используйте Media Production Suite. Также будут поддерживаться Easy IP Setup Tool Plus и PTZ Virtual USB Driver.

От своей старшей версии, камеры AW-UE40, новинка отличается тем, что имеет 20-кратное оптическое увеличение по сравнению с 24-кратным у UE40, и не поддерживает NDI HX. Это позволит отказаться от неиспользуемых функций в необходимых проектах и существенно сэкономить на стоимости оборудования.

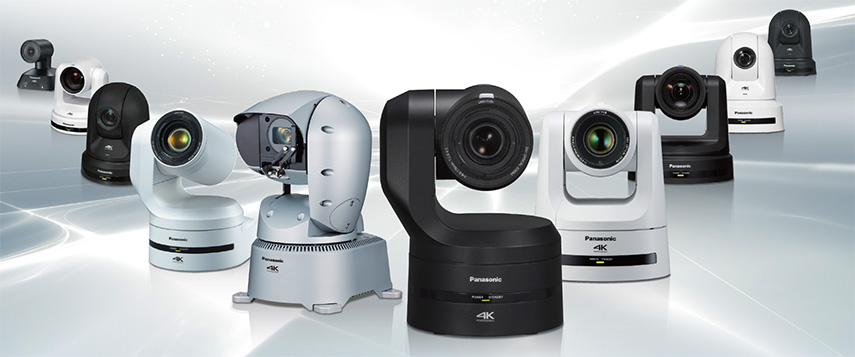

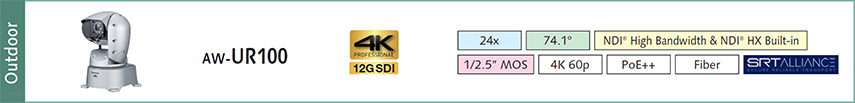

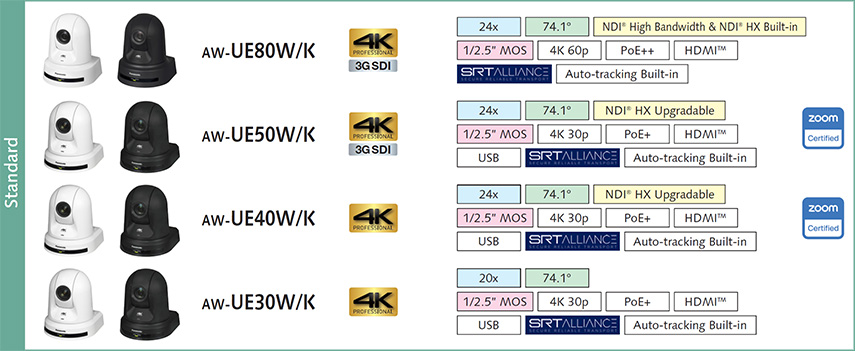

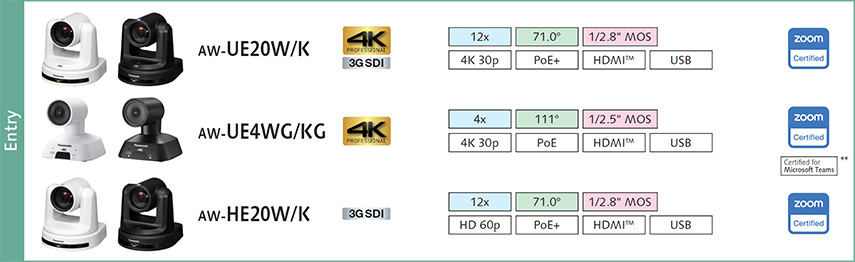

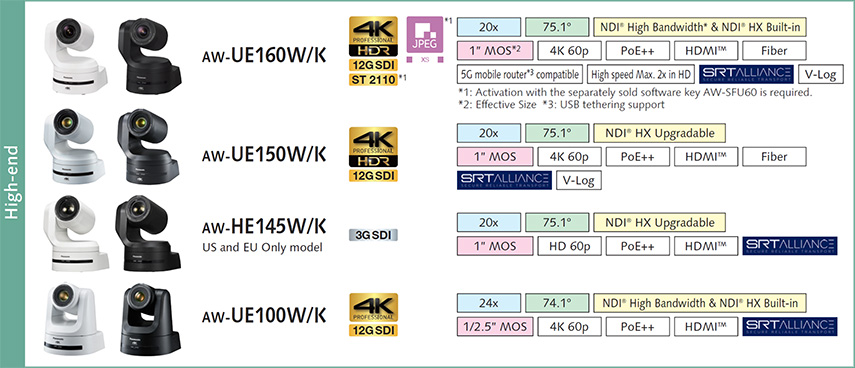

Чтобы напомнить какие камеры входят в линейки продукции Panasonic, ниже приведён список PTZ-камер и их сравнительные параметры:

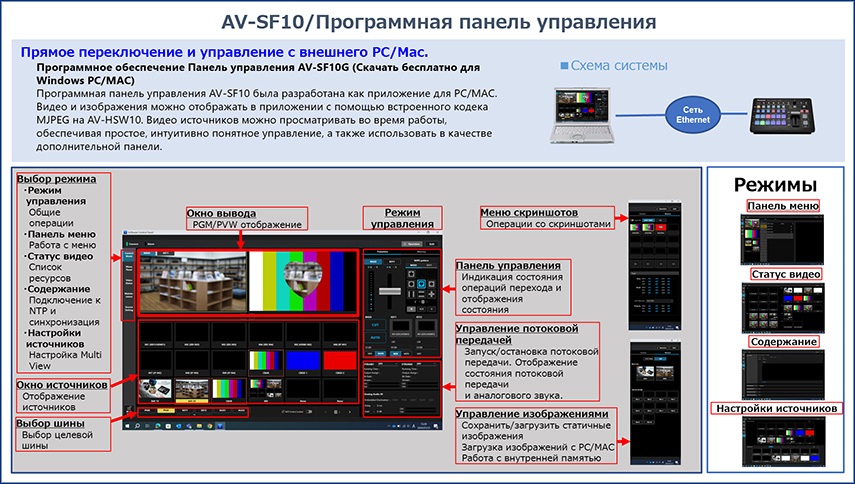

Программная панель управления AV-SF10

Новая программная панель управления Panasonic (выпуск во II квартале 2024 года) позволяет использовать сетевой ПК или планшет (Windows/MacOS), подключенный к AV-HSW10, для различных операций и конфигураций. Как входы, так и выходы могут быть легко подтверждены на экране MultiViewer для интуитивно понятного управления.

Ключевые особенности:

• простая в использовании программная панель управления для всех функций AV-HSW10;
• экран с графическим интерфейсом объединяет уникальный мультивьювер и панель управления Panasonic;
• клавиатура, цифровая клавиатура и управление через сенсорный экран для высокоэффективной работы;
• интуитивно понятный сенсорный экран и дистанционное управление через Wi-Fi.

AV-HSW10 сочетает в себе стабильность вещательных и профессиональных аппаратных коммутаторов с масштабируемостью программного решения. Бесплатная программная панель управления AV-SF10 обеспечивает эффективное управление одним человеком и дистанционное управление.

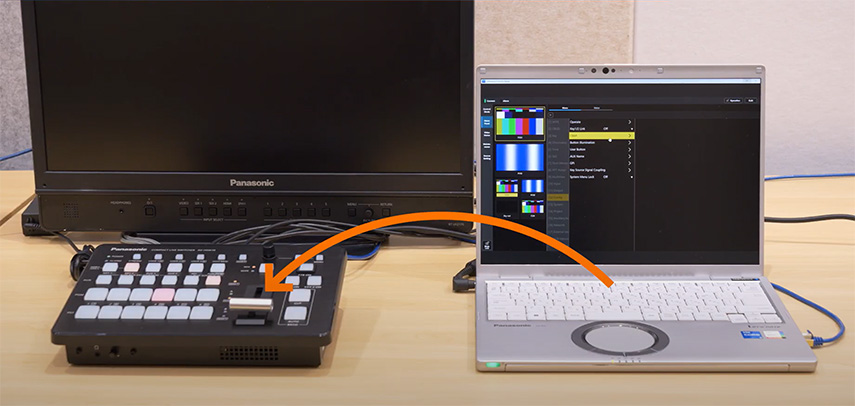

Новая программная панель управления позволяет удобно управлять функциями микшера с ПК или планшета (Windows 10/11 или MacOS Monterey/Ventura/Sonoma). Детальные настройки и подтверждение источников ввода/вывода, традиционно выполняемые кнопками и ручками, могут быть легко выполнены с помощью клавиатуры ПК или сенсорного экрана.

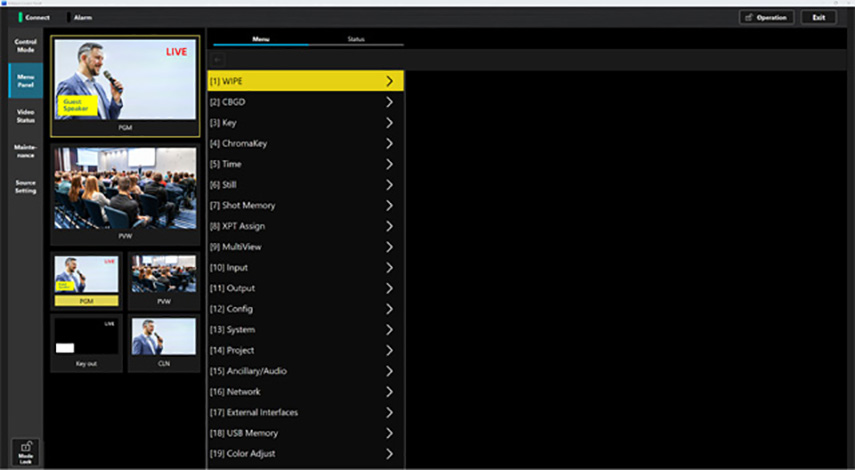

Панель меню

Режим панели меню позволяет управлять и настраивать каждую функцию AV-HSW10 так же, как и основной блок.

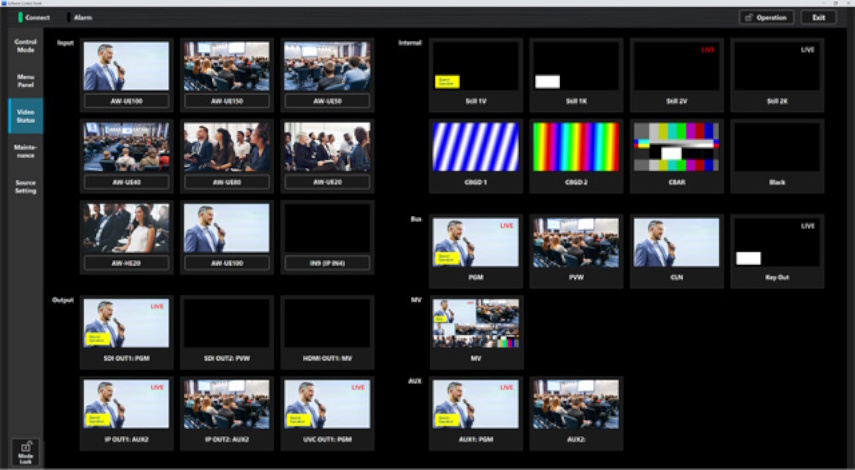

Статус видео

В режиме «Состояние видео» все входы, выходы и внутренние ресурсы отображаются в виде эскизов, что упрощает проверку настроек ввода/вывода.

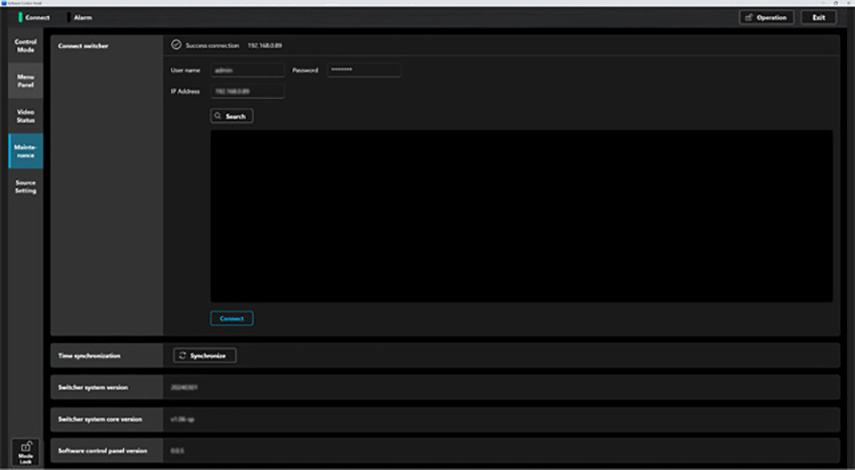

Обслуживание

Режим обслуживания автоматически обнаруживает устройства AV-HSW10 в той же сети и подключает их к панели управления программным обеспечением, позволяя подтверждать версии программного обеспечения и синхронизировать их с внутренними часами ПК.

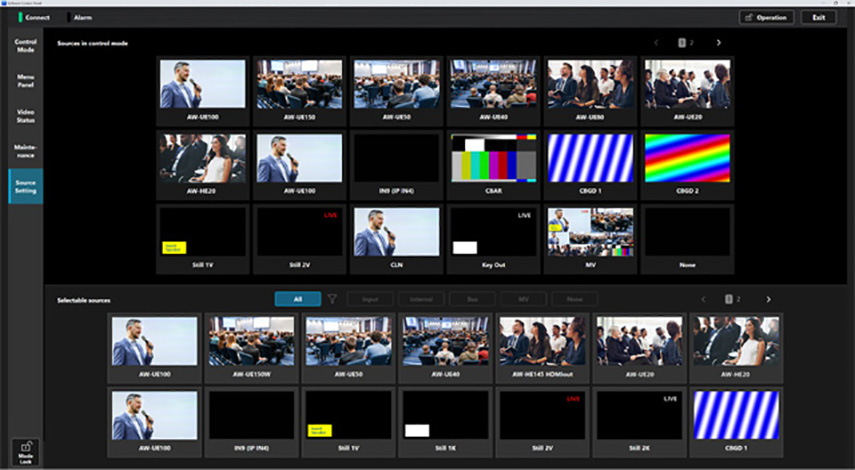

Настройка источников

Режим настройки источников позволяет настраивать назначение кнопок панели управления в соответствии с конкретными эксплуатационными требованиями, даже при просмотре видео в реальном времени. Кроме того, назначения с несколькими представлениями можно выбрать из меню предварительно настроенных шаблонов.

Функции, доступные только на программной панели управления, такие как последовательность записи снимков, прямая запись/замена статичных изображений, позволяют более эффективно подготовиться к съемке и просмотреть их во время записи. Графический интерфейс включает в себя экран управления, видеонаблюдение в реальном времени и мультивьювер, аналогично популярным большим видеомикшерам Panasonic, для легкого переключения между несколькими видеовходами/выходами. Интуитивно понятный графический интерфейс может быть легко использован одним человеком, включая операторов с минимальным опытом.

Информативные видео по использованию программной панели управления AV-SF10 можно посмотреть здесь и здесь.
