Сегодня подавляющее большинство устройств, составляющих парк коммуникационного оборудования как крупного бизнеса, так и компаний сегмента СМБ, поддерживают протокол SIP. Однако нередко более современные продукты соседствуют с постепенно устаревающими аналоговыми приборами. В этих условиях возможность реализации необходимых бизнесу сценариев, например, развертывания системы оповещения, зачастую затруднена вопросами совместимости. Но выход, конечно, есть всегда.
Сотрудники екатеринбургского офиса компании «АйПиМатика» разработали схему подключения и протестировали масштабируемую систему оповещения для различных учреждений.
Задача была сформулирована так: организовать громкую связь для компаний со смешанным парком устройств (телефония SIP + аналоговая система оповещения либо система оповещения отсутствует). Возможный сценарий применения — условные сотрудники поликлиники, которые получают возможность делать объявления в режиме громкой связи непосредственно с настольных SIP-телефонов. Одним из преимуществ этого решения является наличие всех компонентов в портфеле одного дистрибьютора — компании «АйПиМатика».
После набора на настольном телефоне номера, зарегистрированного на IP-АТС, как внутренний интерком, озвучиваемая в трубку информация транслируется в режиме громкой связи на все динамики, подключенные к системе. В реализуемой схеме обязательно наличие аппаратной IP-АТС, так как ВАТС, как правило, не поддерживают функцию интеркома/пейджинга.

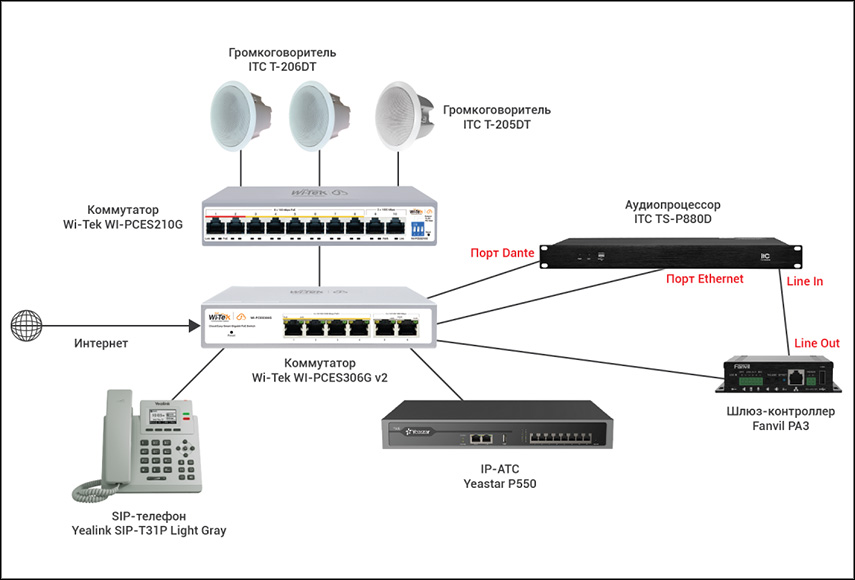

Тестовый стенд был развернут на базе следующего оборудования:
- цифровой матричный аудиопроцессор ITC TS-P880D с поддержкой Dante - 1 шт.;
- активный потолочный громкоговоритель ITC T-205DT со встроенным модулем Dante и DSP-процессором - 1 шт.;
- активный потолочный громкоговоритель ITC T-206DT со встроенным модулем Dante и DSP-процессором - 2 шт.;
- VoIP-шлюз Fanvil PA3 - 1 шт.;
- IP-АТС Yeastar P550 - 1 шт.;
- настраиваемый коммутатор Wi-Tek WI-PCES210G серии Easy Smart с функцией PoE (бюджет 100 Вт);
- настраиваемый гигабитный коммутатор Wi-Tek WI-PCES306G v2 серии Easy Smart с функцией PoE (бюджет 60 Вт).
Важным преимуществом использования в схеме коммутаторов Wi-Tek серии Easy Smart является наличие функций удаленной настройки, присутствующих даже у бюджетных моделей. Это значит, что администратор системы может контролировать и перезагружать громкоговорители через веб-интерфейс/мобильное приложение Cloud Mobile APP в тех случаях, когда они не работают либо их нужно временно отключить. Кроме того, можно настроить выключение громкоговорителей (через PoE-порт) по расписанию, например, в ночное время, тем самым экономя электроэнергию и соблюдая режим тишины в здании/на территории.
Один из рабочих вариантов схемы — применение инжекторов Wi-Tek WI-POE58-BT и сплиттеров вместо многопортовых коммутаторов. Это уместно в том случае, если для питания спикеров используется PoE стандарта bt.
Для подключения соседних устройств можно задействовать одноканальные или двухканальные сплиттеры либо. Если расстояние от коммутатора до спикеров незначительное, то больше подойдут коммутаторы на 4 порта PoE bt (Wi-Tek Superic SP3006F-BT и другие).
