В последнее время наблюдается устойчивый рост использования цифровых технологий в профессиональных звуковых системах. Цифровые сетевые аудио-системы позволяют передавать и получать до 64 аудиоканалов по одному кабелю Ethernet, а с недавних пор такую возможность получили и цифровые беспроводные микрофонные системы. Подобные решения позволяют пользователям получать и принимать аудиосигналы с различного звукового оборудования (например, беспроводные микрофонные системы или микшеры) с использованием программного обеспечения, установленного на Mac или ПК. Прием и передача аудиосигнала осуществляется в виде цифровых данных с использованием доступного и недорогого кабеля пятой категории Cat-5.

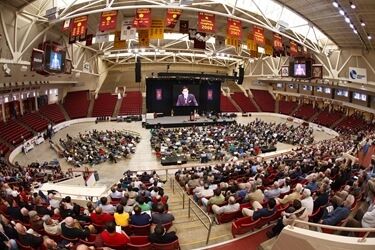

Форум Сильвио О. Конте в Бостонском колледже - Будущий дом Dante
Новая технология цифрового аудио-распределения доказала свою надежность и высокие эксплуатационные характеристики на различных мероприятиях - от усиления звука на Саммите G-8 и в Сиднейском оперном театре, до записи звука в церкви на 500 прихожан в Ванкувере, штат Вашингтон.
Расположенная в Австралии компания Audinate является одним из немногих производителей протоколов связи на несколько звуковых каналов по стандартной сети Ethernet и сетей IP. Последнее обстоятельство вызвало повышенное внимание профильных СМИ к компании, а также принесло ей награды и ряд лицензионных соглашений с внушительным списком партнеров. Получив возможность использовать различные решения для живых выступлений, звукозаписи и конференций, компания Shure в 2012 году вступила в ряды таких производителей как Allen&Heath, Yamaha и многих других. Протокол Dante имеет высокую производительность и облегчает установку цифровых радиосистем ULX-D, автоматических микшеров SCM820 и беспроводных систем Microflex.

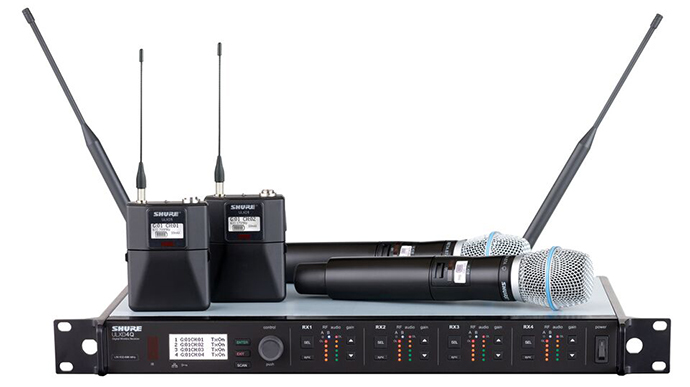

Беспроводная микрофонная система Shure ULX-D
В этой статье мы остановимся на главных особенностях Dante и рассмотрим общие возможности сетевых АВ-протоколов, основываясь на опыте Джонатана Сэйджа - старшего аудио-инженера Бостонского колледжа. Он применяет Dante там, где другой обошелся бы мультикором.
Что такое цифровой сетевой аудио протокол Dante?
Определенный набор правил связи называется протоколом. Большинство из нас знакомы с VoIP - the Voice Over Internet Protocol - цифровой заменой стационарного телефона (на случай, если вы еще помните, что этой такое). Аудиосигналы между устройствами, поддерживающими Dante, маршрутизируются при помощи программного обеспечения Dante Controller - это ПО от компании Audinate, которое может быть установлено на Mac или ПК с последующей настройкой маршрутизации.
Чем цифровое распределение сигнала отличается от аналогового?
В аналоговой реализации AV-сигнала логические и физические соединения одни и те же - большинство соединений точка-точка, и каждый кабель отвечает за свой канал. В случае с Dante протоколом каждый отдельный сигнал не нуждается в отдельном кабеле. Dante не имеет физического подключения каждой точки: так как все устройства подключены к одной сети, звуковой сигнал может быть доступен абсолютно везде. Внесение исправлений и маршрутизация сигнала настраиваются в ПО, а не физически, при помощи кабелей.
В зависимости от приложения, Dante позволяет передавать до 512 двунаправленных аудиоканалов и распределяется по сети Ethernet, используя CAT-5e или CAT-6 кабели. Например:
Восемь каналов звука из приемника ULXD4Q могут быть переданы в микшер двумя способами:

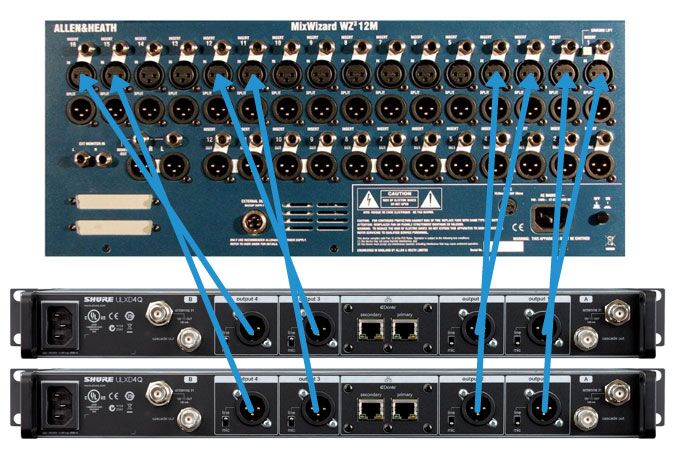

 Аналоговый. 8 аналоговых аудио кабелей из выходов ULXD4Q XLR во входы микшера |

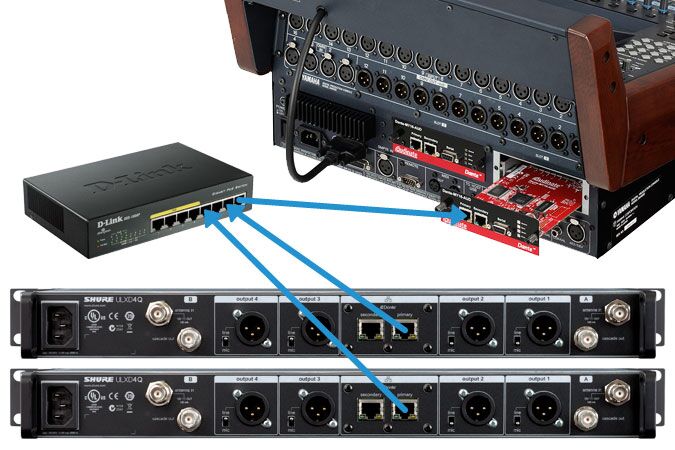

 Dante. Один Ethernet кабель CAT -5e от каждого устройства, используется порт Dante |
Как система устанавливается?
Устройства, поддерживающие Dante (например, беспроводные системы Shure ULXD4Q), используют Dante Controller - ПО Audinate, которое имеет графический интерфейс для установки, маршрутизации и мониторинга устройств. Данное ПО предназначено для работы на ПК или Mac.
Майкл Петтенсен, директор Shure по технической поддержке продуктов, объясняет это так:
По сути, контроллер Dante – это диспетчер цифрового сигнала: "Сигнал A - перейти к устройству # 1, сигнал В - перейти к устройству # 2 и сигнал C - к устройству # 3". В мире аналогового аудио, этот тип маршрутизации выполняется путем передачи сигнала отдельным кабелям или коммутационной панели
Есть ли разница в затратах?
Цифровые устройства распределения сигнала уменьшают время наладки и удешевляют эксплуатационные расходы - недорогой кабель CAT-5e или CAT-6e будет включать в себя все необходимые входы и выходы цифровых аудиоданных, что отменяет необходимость прокладывать более дорогой кабель. Кроме того цифровое распределение сигнала не требует дополнительных расходов на аппаратные средства или ПО. Контроллер Dante от Audinate может работать на ПК под управлением Windows 7 и Windows 8 или Mac OS X 10.6.8, 10.7.5 и 10.8. Еще одним преимуществом является то, что сигналы Dante могут "мирно" сосуществовать с корпоративной компьютерной сетью, не вызывая проблем с пропускной способностью ИТ-сетей или управляющих данных.
Наконец, Dante позволяет использовать уже существующие сетевые компоненты, он совместим со стандартными Ethernet-коммутаторами и маршрутизаторами. Для большинства приложений Audinate рекомендует использовать гигабитные коммутаторы.
Dante в Бостонском колледже
О практическом применении Dante рассказывает Джонатан Сэйдж из Бостонского колледжа. Он в течение нескольких лет работал с Dante, а также с некоторыми, появившимися чуть раньше, его конкурентами. Джонатан стал поклонником Dante. - и вот как он это объясняет:
Я полностью опираюсь на Dante в своей работе. Я очень далек от знания, где именно расположены входы и выходы – и это отлично, что есть возможность переключать каналы между собой, без необходимости бежать 100 метров к дальнему концу кабеля Cat-5. Dante работает везде и экономит время настройки. Бостонский колледж полностью положился на сетевые AV-устройства и, в частности, на Dante. На территории кампуса есть более 100 комнат и аудиторий, которые используют Full HD по CAT-5.
Самый свежий наш проект, организованный по протоколу Dante, - установка звуковой системы на стадионе колледжа. Новая система на основе Dante совмещена с уже существующей сетевой аудиосистемой стадиона в одной комнате управления. Также мы осваиваем Dante Netspander, который позволяет маршрутизировать потоки Dante между подсетями. Мы используем возможности сетевых технологий на очень высоком уровне
Shure также получает высокие оценки:Мы используем только беспроводные системы Shure на территории кампуса. Все наши подиумные микрофоны, все наши настольные микрофоны – только Shure
Преимущества
Преимущества Dante очевидны как в случаях, когда речь идет о создании цифровой аудиосети для 54 классов, так и когда надо оборудовать церковь на 500 прихожан. Разница в затратах? Все зависит от масштаба инсталляции – длины дорогого медного кабеля.
Преимущества Dante другими словами:
Простота установки
- Подключи и работай - автоматическое обнаружение и простая маршрутизация сигнала;
- Не требуется ни каких специальных навыков, чтобы настроить аудиосеть;
- Интегрированные медиа-настройки и средства управления.
Гибкость
- Поддержка до 512 двунаправленных аудиоканалов;
- Поддержка единой интегрированной сети для аудио, видео, управления и мониторинга;
- Сигналы управления могут быть подключены в сеть без дополнительного кабеля;
- Программное обеспечение периодически обновляется.
Улучшенное качество звука
- Нет шумовых помех, контуров заземления, ухудшения качества звука из-за длинных кабелей;
- Почти не чувствуются задержки.
Исключены дополнительные расходы
- Нет необходимости в использовании дорогого медного кабеля;
- Использование широкодоступных кабелей CAT-5e и CAT-6;
- Использование существующих сетевых компонентов, ПК или Mac;
- Никакого платного ПО.
