В последние годы наметилась устойчивая тенденция изменения подхода к организации офисного пространства. Появляются современные технические средства, повышается значимость командной работы, часть сотрудников переходит на полную или частичную удаленную занятость. Все это формирует новые требования к помещениям, в которых уже не требуется собираться большим коллективом, а некоторые участники и вовсе принимают участие в дискуссии дистанционно. Такой подход непосредственным образом влияет и на планировку комнат — переговорных становится больше, а сами они становятся меньше. В этих условиях становятся все более актуальны простые и качественные решения, легко тиражируемые в масштабах организации. Именно о них рассказывает инженер поддержки продаж Crestron, Роман Жеребцов.
По данным статистики, сегодня в офисах пространство поделено таким образом, что 48% от всех помещений составляют небольшие комнаты вместимостью от 2 до 6 человек. Следом за ними со своими 38% идут средние, рассчитанные на 7-12 сотрудников, и лишь 15% из общего количества составляют большие (от 13 до 20 чел.) и очень большие (более 21 чел.) помещения. Результаты исследований в области регулярности использования еще интереснее — 73% от всех корпоративных встреч проводится между 2-4 участниками. Именно поэтому Crestron уделяет данному направлению пристальное внимание. Решения для небольших переговорных были в ассортименте компании и прежде, но теперь мы активнее развиваемся в этом направлении, регулярно предлагая клиентам свежие продукты. С наиболее интересными предлагаю познакомиться подробнее.

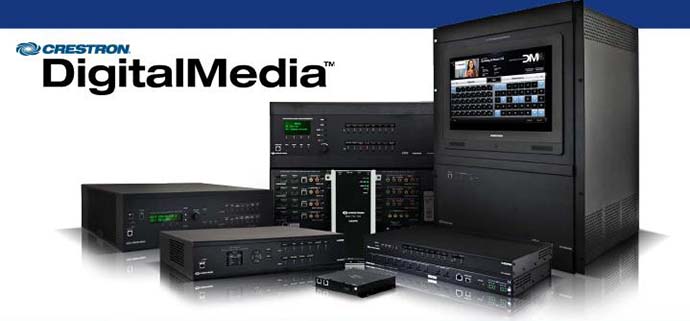

Digital Media Presentation System
Система DMPS — это универсальный комбайн класса «все-в-одном», объединяющий контроллер, матричный видеокоммутатор, скейлер и так далее. Продукты линейки продаются уже много лет и отлично зарекомендовали себя на рынке. Естественно, модельный ряд регулярно обновляется и все свежие новинки получили такие атрибуты качественного современного оборудования, как поддержка 4K@60 и удобное управление через веб-интерфейс. Для простых переговорных подойдут либо более продвинутые модели DMPS3-4K-300-C и DMPS3-4K-200-C, либо попроще, но дешевле: DMPS3-4K-50, DMPS3-4K-100C и DMPS3-4K-150C.
Старшие снабжаются входами/выходами HDMI и DM, а также аудиовходами для подключения микрофонов. Младшие — HDMI, VGA, DM и микрофонными входами (есть не у всех моделей). Последнее поколение DMPS получило встроенные скейлеры, расположенные на HDMI-выходах. Это очень удобно для видеоконференций, так как не все программные кодеки поддерживают 4K и им требуется предварительное преобразование. Модели 200 и 300 поставляются со встроенными усилителями, способными работать с громкоговорителями, требующими сопротивления 4/8 Ом или напряжения 70/100 вольт. Помимо матричного коммутатора для управления видео, на борту присутствует аудиоплатформа с матричным микшером и DSP-процессором для работы со звуком. Это позволяет при помощи всего одной системы производить всю аудио-видео маршрутизацию со скелированием видеовыходов и обработкой аудио.
Все входящие в линейку устройства имеют по два сетевых интерфейса — один общий, а второй для подсети Crestron Control Subnet. В нее, чтобы не загружать адресное пространство сети в масштабных инсталляциях, убираются все наши устройства, подключаемые по Ethernet. Для настройки и управления мы предлагаем платформу .AV Framework, которая позволяет без программирования быстро и наглядно через веб-интерфейс произвести конфигурирование системы. Опционально для переключения входов можно установить в переговорной сенсорные и клавишные панели или лючки. Кастомное программирование потребуется только для подключения к DMPS системы управления помещением (свет, климат и так далее).
Подробнее по коммутационному потенциалу:
- DMPS3-4K-200-C входы: 6xHDMI, 1xDM, 6хMic; выходы: 1xHDMI, 1xDM;
- DMPS3-4K-300-C входы: 6xHDMI, 2xDM, 6хMic; выходы: 2xHDMI, 2xDM;
- DMPS3-4K-50 входы: 4хHDMI, 4xVGA, 4xAudio; выходы: 1хHDMI (4K-скейлер);
- DMPS3-4K-100C входы: 4хHDMI, 4xVGA, 4xAudio, 1хмик; выходы: 1хHDMI (4K-скейлер), 1хDM (дублирующий);
- DMPS3-4K-150C входы: 4хHDMI, 4xVGA, 4xAudio, 2xDM, 1хMic; выходы: 1хHDMI (4K-скейлер), 1хDM (дублирующий).
Если бюджет сильно ограничен, в ассортименте Crestron есть схожее с DMPS 50 и 100 решение с поддержкой 4K@60, имеющее несколько урезанный набор возможностей, но стоящее на треть дешевле. Речь о коммутаторах HD-MD8X1-4K и HD-MD8X1-4K-C. В отличие от продуктов DMPS, здесь не предусмотрена загрузка собственной программы управления, только .AV Framework или автопереключение. Зато набор портов и функций для стоимости около $3500 (младшая модель) очень даже неплох:
- HD-MD8X1-4K входы: 4хHDMI, 4xVGA, 4xAudio; выходы: 1хHDMI (4K-скейлер);
- HD-MD8X1-4K-C входы: 4хHDMI, 4xVGA, 4xAudio, 1хMic; выходы: 1хHDMI (4K-скейлер), 1хDM (дублирующий).
В довершение хотелось бы отметить, что несмотря на появление все большего количества продуктов с поддержкой 4K, спрос на Full HD-решения также по-прежнему высок. Это актуально, например, для учебных заведений, где 4K просто не востребовано, а дефицит бюджета присутствует. Так что, мы пока не прекратили выпуск старых моделей DMPS, которые по сочетанию цены и возможностей для ряда приложений будут оптимальны:
- DMPS3-200-C входы: 2хHDMI, 2xVGA/HDMI, 1xVGA/HDMI/Component/S/Comp, 1xDM, 4xMic; выходы: 1хHDMI, 1xDM;
- DMPS3-300-C входы: 2хHDMI, 2xVGA/HDMI, 1xVGA/HDMI/Component/S/Comp, 2xDM, 6xMic; выходы: 2хHDMI, 2xDM;
- DMPS3-300-C-AES входы: 2хHDMI, 2xVGA/HDMI, 1xVGA/HDMI/Component/S/Comp, 2xDM, 6xMic; выходы: 2хHDMI, 2xDM, SIP, POTS.
Последний аппарат единственным из линейки получил встроенную систему эхоподавления и интерфейс для SIP- и телеконференций.

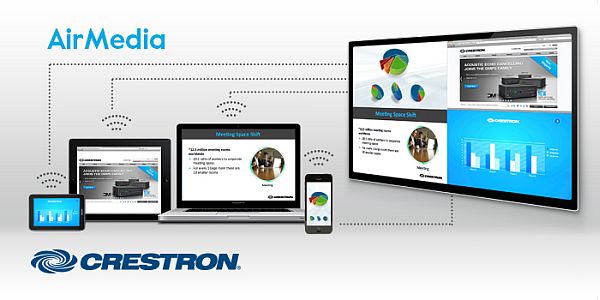

AirMedia
Тем, кто предпочитает во время презентации использовать в качестве источника контента мобильное устройство, мы можем предложить беспроводную презентационную систему AirMedia. Она выпускается уже не один год и отлично зарекомендовала себя в работе. Актуальная на сегодняшний день модель AM-101 выполнена в компактном корпусе, помещающемся за дисплеем, и относится ко второму поколению. От конкурентов ее отличает наличие режима модерации, просто необходимого при эксплуатации в учебных заведениях. Для начала работы надо лишь подключить AirMedia к корпоративной сети с собственной точкой доступа и соединить выходной HDMI-порт со входом дисплея. После этого все участники конференции смогут подключаться к системе и отправлять контент на общий экран. Для доступа предлагается использовать браузер или фирменное приложение, совместимое со всеми продуктами на базе операционных систем: PC, Mac, iOS и Android. Ноутбук способен демонстрировать полную копию рабочего экрана или второй экран, с мобильных же устройств возможна только отправка файлов.
Проводные решения
Если возможности DMPS для оснащении переговорной кажутся избыточными, у нас есть множество более простых решений: коммутаторы, разветвители, удлинители и так далее. С ними можно решить большинство задач по проводному подключению различных источников контента к устройству вывода. Также в ассортименте Crestron имеется широкий набор сенсорных и кнопочных контроллеров, лючков и кабельной инфраструктуры, что позволяет получить все необходимое для инсталляции оборудование и периферию от одного поставщика.
Здесь стоит в первую очередь рассказать о комплекте для видеокоммутации HD-MD-400-C-E (приемник и передатчик). С ним можно охватить большинство потребностей небольшой переговорной, он очень просто и быстро инсталлируется, при этом стоит чуть более $2100, что дешевле, чем комплект из коммутатора и скейлера. Передатчик снабжен двумя входами HDMI, одним VGA и одним выходом на витую пару для соединения с приемником. Приемник, в свою очередь, имеет выход HDMI со встроенным скейлером до Full HD и дополнительный вход HDMI, позволяющий подать видеосигнал напрямую в приемник. Переключение источников осуществляется в автоматическом режиме (последний подключенный источник идет на выход), при помощи кнопок на передней панели или по локальной сети с внешним контроллером. Встроенный де-эмбедер способен извлекать из поступающего видеосигнала звук, подавая его на аналоговые аудиовыходы для вывода на систему звукоусиления. При помощи одного комплекта доступна передача данных на расстояние до 70 метров. Присутствуют поддержка управляющих команд CEC для автоматического включения дисплеев, совместимость с управляющей платформой Crestron Fusion и простой веб-интерфейс, с которым для настройки системы потребуется какая-то пара минут.
На базе HD-MD-400-C-E можно построить различные конфигурации переговорных. К примеру, если требуется одна проводная точка подключения, то мы берем лючок Connect It, встраиваем его в стол и соединяем с передатчиком. Приемник при такой схеме оптимальнее всего расположить за дисплеем, а передатчик под столом. Таким образом, получаем одну проводную точку для ноутбуков и одно устройство вывода. Для переговорных с большим количеством участников я бы задействовал два комплекта HD-MD-400-C-E и два лючка Connect It. Единственный момент, что подключать комплекты между собой следует каскадно — HDMI-выход первого приемника подается на вход второго передатчика или же на вспомогательный HDMI-вход второго приемника. Оба варианта равноценны. Все зависит лишь от удобства прокладки кабеля. Чтобы избежать проблем с автоматическим переключением входов, имеет смысл добавить внешнее управление: дополнительный контроллер + сенсорная панель. Подключив еще и AirMedia, мы получим законченное решение с двумя проводными и одной беспроводной точкой доступа.
Подобные конфигурации реализуемы и с нашими 4K HDMI-коммутаторами: HD-MD4X1-4K-E, HD-MD4X2-4K-E и HD-MD6X2-4K-E. Модель 4X1 имеет режим автопереключения входов, остальные в силу наличия нескольких выходов снабжены матрицами. 4X1 и 4X2 выполнены в плоском корпусе, который подходит для крепления под столом или на стену за дисплеем, 6х2 поставляется в корпусе размером 1U.
Из устройств подобного формата у нас есть также разветвители и удлинители HDMI с поддержкой 4K. Модели HD-DA2-4K-E, HD-DA4-4K-E и HD-DA8-4K-E предназначены для раздачи сигнала с одного HDMI-входа на 2, 4 или 8 выходов соответственно. Разветвители выполнены в тонких корпусах для монтажа на плоские поверхности. Из удлинителей наиболее интересны HD-EXT3-C и HD-EXT4-C. Они получили поддержку HDCP 2.2 и HDBaseT, обеспечивающую передачу сигнала на расстояние до 100 м. Разница между моделями состоит лишь в том, что первая способна передавать по сети сигналы RS-232 и ИК, а вторая снабжена дополнительным кабелем и разъемами для передачи аналогового аудиосигнала. Передатчики имеют встраиваемое исполнение для монтажа в настенные коробки, а приемники с помощью входящей в комплект скобы могут быть зафиксированы на рековой направляющей или плоской поверхности, например, за дисплеем.
При оснащении переговорной могут пригодиться наши процессоры графического интерфейса DGE-100 и DM-DGE-200-C, предназначенные для добавления к демонстрируемому контенту различных графических и интерактивных элементов. Обе модели получили по HDMI входу/выходу и порт USB для подключения интерактивных дисплеев. Младшая отличается поддержкой разрешения Full HD, старшая же способна работать с 4K и дополнена входом DM, позволяющим одновременно выступать в роли приемника, скажем, для сигнала от AirMedia. Графический интерфейс формируется процессором на основе Smart Graphics UI, а DM-DGE-200-C поддерживает более современную технологию PinPoint UX. Она может самостоятельно создавать приветственный экран со всей сопутствующей мероприятию информацией и совместима с системой бронирования Crestron Fusion, что позволяет отображать информацию о свободных помещениях во всем здании. Кастомизация элементов управления осуществляется загрузкой пользовательской программы.
Для переключения источников контента в переговорных чаще всего применяются встраиваемые в стол лючки. Среди них я бы выделил Connect It и линейку Flip Top 600, включающую три модели: с сенсорным экраном, без экрана, с сенсорным экраном и встроенной системой управления. Connect It представляет собой удобную проводную точку доступа, разные конфигурации которой могут содержать розетку 220 В, вытягиваемые кабели с портами HDMI, VGA и Ethernet. Среди особенностей модели стоит отметить крупные кнопки для переключения источников, с помощью которых участники могут моментально начать демонстрировать свои презентационные материалы. Flip Top 600 - система посложнее. Ее модульная конструкция позволяет компоновать различные комбинации портов или вытягиваемых кабелей, а версии с 5-дюймовым сенсорным экраном или экраном и системой управления и вовсе предлагают полный набор инструментов для организации централизованной системы видеокоммутации и управления переговорной. Заканчивая тему проводных решений для коммутации аудио- и видеосигналов, хочу сказать, что у нас есть весь набор кабельной инфраструктуры, который может потребоваться для реализации проектов — от кабеля в катушках, межблочных кабелей и разъемов, до всевозможных патч-панелей, патч-кордов и инструментов для монтажа. Вся продукция прошла соответствующую сертификацию, поэтому мы можем гарантировать ее полную совместимость и соответствие заявленной дальности передачи.

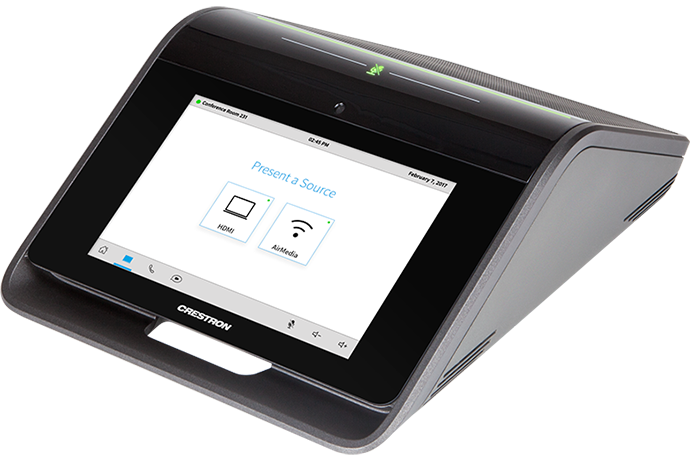

Crestron Mercury (CCS-UC-1)
Говоря об оснащении переговорных нельзя не упомянуть такое любопытное решение, как Mercury. Оно включает IP-телефон, простую систему видеокоммутации, крупный сенсорный дисплей, упрощенную версию системы беспроводной презентации AirMedia и графический процессор. С помощью Mercury можно общаться через большинство часто используемых систем телефонии или подключаться к ВКС-кодекам, для чего потребуется соединение с компьютером и стационарной USB-камерой. В устройстве уже есть встроенные динамик и микрофон, опционально же доступно подключение внешних микрофонов. На коммутационной панели имеются: вход HDMI для получения сигнала с ноутбука, выход HDMI для вывода изображения на дополнительный дисплей, вход для USB-камеры, выход USB для отправки голоса и поступающего с камеры изображения на ВКС-кодек в ноутбуке, а также порты управления: RS-232, ИК и CEC. Порта LAN два — основной и для подсети. Питание может быть как 24 В, так и PoE. Дополняют список возможностей встроенный графический процессор, поддержка настройки по сети, интеграция с системой бронирования переговорных Crestron Fusion и удобный интерфейс в стиле .AV Framework. Mercury — это отличный вариант для кабинета директора или комнат для совещаний руководящего состава, в которых требуется презентабельное и простое в обращении решение.
Crestron RL2
Для тех, кто хочет получить схожий с Mercury набор возможностей, но собирается работать исключительно со Skype for business, у нас есть система RL2. Она состоит из кодека CCS-UC-200 с предустановленной платформой Microsoft, который поставляется в различных вариантах комплектации под любые типы помещений. Стандартный набор интегратора включает 10-дюймовую сенсорную панель, HD-камеру, настольный микрофон, саундбар, комплект креплений и кабелей. Вместо микрофона с саундбаром доступен спикерфон. Сенсорная панель позволяет управлять как самой конференцией, так и различным оборудованием в переговорной.
Примеры конфигураций
Напоследок предлагаю рассмотреть несколько вариантов оснащения небольших переговорных с примерным бюджетом на реализацию:
- Простая переговорная (Full HD)
Стандартные требования к такого типа помещениям обычно включают проводную точку доступа с портами HDMI и VGA для подключения ноутбука, беспроводную презентационную систему и возможность вывода изображения на локальный дисплей, опционально - интеграция с Fusion. Реализовать это можно, например, с помощью комплекта для видеокоммутации HD-MD-400-C-E. Подключаем HDMI и VGA от ноутбука к передатчику, от него по витой паре соединяемся с приемником, HDMI-выход приемника отправляем на дисплей, а аудиовыход на усилитель. Для организации беспроводной точки подводим к опциональному HDMI-входу приемника систему AirMedia. Передатчик размещаем на столе, а приемник за дисплеем. Если добавить сюда .AV Framework хаб для интеграции с Fusion, усилитель MP-AMP-30 и акустику Saros IC4T, то по цене все это выйдет около $6000. - Простая переговорная (4K)
Здесь задачи у нас стоят те же, но требуется поддержка более высокого разрешения. Берем передатчик DM-TX-4K-302-C и графический интерфейс DM-DGE-200-C, выступающий в роли приемника, по HDMI и VGA подключаем ноутбук к передатчику, соединяем витой парой с приемником, подводим к нему по HDMI AirMedia, а от приемника отправляем по HDMI видео на дисплей. Так как де-эмбедер в приемнике отсутствует, то звук в такой конфигурации поступает через HDMI-выход в дисплей. Добавляем к этому настольный лючок TT-110 и получаем стоимость около $11 600. Выходит, что переговорная с поддержкой 4K обходится почти а два раза дороже, чем Full HD, но из-за того, что мы задействовали не обычный приемник, а графический интерфейс, можно использовать все преимущества технологии PinPoint UX, которая к тому же, по умолчанию, имеет интеграцию с Fusion. - Переговорная с расширенными возможностями
Для тех, кому требуется не одна, а несколько проводных точек доступа, предлагаю сделать решение на базе DM-MD8X1-4K-C. Это аналогичный DMPS коммутатор, но без возможности программирования интерфейса (только .AV Framework). Он имеет 4 входа HDMI и столько же VGA, чего хватит для подключения как нескольких ноутбуков, так и беспроводной системы AirMedia. Коммутатор по витой паре соединяем в любым простым приемником, например, DM-RMC-4K-100-C, видеосигнал с которого по HDMI пускаем на дисплей. Аудиовыход в такой конфигурации также находится в коммутаторе, поэтому подключение к усилителю осуществляем напрямую от него. Для переключения входов имеет смысл поставить панель управления TSW-760. Добавляем акустику Saros ICA4T и усилитель MP-AMP-30, получаем на выходе цену $14 100. Если включить в комплект сенсорную панель для системы бронирования Fusion, бюджет возрастет до $17 400. - Комната ВКС
Удаленное общение с участниками конференции все чаще практикуется в небольших переговорных, поэтому спрос на помещения с развернутой системой видеоконференцсвязи только возрастает. Остальные требования остаются примерно такими же: проводная и беспроводная точки доступа и вывод изображения на дисплей. Разрешение 4K в ВКС пока не особо распространено, так что Full HD будет вполне достаточно. Предлагаю для реализации взять DMPS3-300-C-AEC, где, помимо прочего, имеется встроенная аудиоплатформа с эхоподавлением. Подключаем к нему по HDMI видеокамеру, AirMedia и кодек ВКС, а по витой паре лючок с сенсорной панелью FT-TS600. Через приемник со скейлером DM-RCM-SCALER-C отправляем изображение на дисплеи. Я добавил в конфигурацию четыре потолочных громкоговорителя Saros IC6T, панель системы бронирования TSS-752 и передатчик DM-TX-201-C. Все вместе выходит где-то на $30 100.
Подобную схему можно реализовать и на базе нашего кодека RL2. Подключаем его к DMPS3-300-C и маршрутизируем остальные сигналы с помощью передатчика DM-TX-201-C и приемника DM-RCM-4K-100C. Я намеренно взял из линейки DMPS модель попроще, так как с эхоподавлением отлично справляются и штатные средства Skype for Business. Можно также включить сюда пару громкоговорителей Saros IC8 T и микшер MMX-6-USB для настольных микрофонов. Итоговая стоимость получается примерно такой же - $30 600.
