Рынок светодиодных дисплеев сегодня стремительно развивается, ежегодно демонстрируя рост продаж, расширение сфер применения и новые, более совершенные технологии. О последних тенденциях в этом сегменте, статистике использования LED-экранов и доступных в России продуктах для профессионального применения рассказывает компания Absen.
О компании

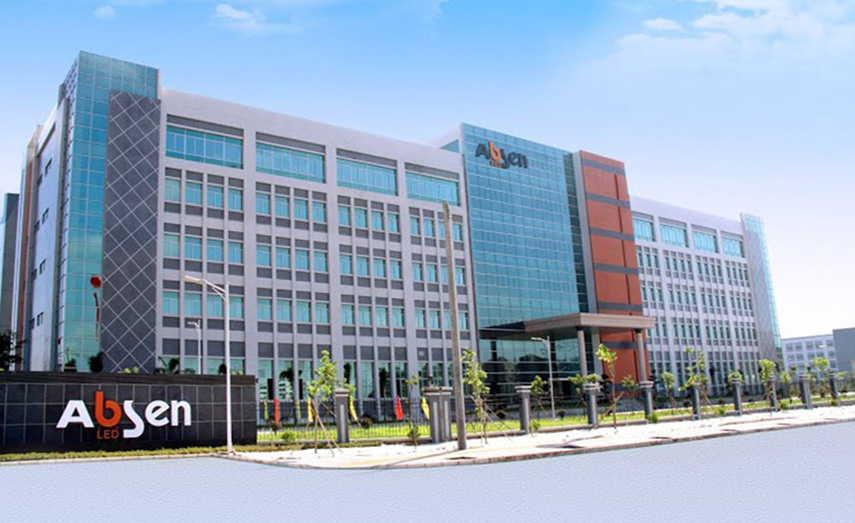

Absen c 2001 года разрабатывает и выпускает светодиодные экраны, которые проектируются в интеллектуальном центре и выпускаются автоматизированным производственным цехом, которые размещены в Хучжоу, Китай. Вендор 12 лет подряд занимает первое место по объему экспорта среди всех китайских поставщиков. И хотя с наступлением пандемии рост продаж дисплеев сократился, уже к 2021 году бренд смог восстановить их объем до прежних значений. Штаб-квартира компании находится в Шеньчжене, а обслуживание клиентов в более чем 120 странах и регионах осуществляют сотрудники девяти филиалов, расположенных по всему миру.
В России есть не только офис и сервисный центр, но и шоурум, где в наличии имеется большинство актуальных для рынка позиций, с которыми можно познакомиться очно. Также с недавнего времени компания проводит программу обучения сервисных инженеров Absen Certified Engineers (ACE), обучая их работе с оборудованием, корректности его подключения, настройке и ремонту. На данный момент уже более 4000 специалистов прошли такое обучение в разных странах, в том числе и в нашей, что дает им возможность официально обслуживать продукцию бренда.
Ситуация на рынке
Согласно прогнозам аналитиков, индустрия светодиодных дисплеев к 2030 году достигнет объема $12 млрд. Этому будут способствовать различные факторы, такие как снижение шага пикселя, позволяющее увеличить разрешение экранов, появление новых технологий, развитие дистрибуции и другие.
На ранних этапах своего появления LED-дисплеи имели достаточно большой шаг пикселя, что делало их подходящими исключительно для уличного применения, когда зритель находится на достаточном удалении от средства отображения. Сегодня же ситуация кардинальным образом поменялась, и малый шаг пикселя стал стандартом светодиодной индустрии, продолжая снижаться. Еще буквально недавно, в 2018 году, шаг 0,9 мм – это было что-то из области фантастики, но прошло сравнительно немного времени и интеграторы уже устанавливают видеостены с шагом 0,9 или даже 0,7 мм. То же можно сказать и про наружные экраны и экраны для проката. Если несколько лет назад запрос на них был минимум с шагом 3 – 4 мм, то сейчас запрашивают уже 1,5 – 2 мм. Так что, объемы продаж здесь будут расти.
Помимо малого шага, есть еще сверхмалый шаг пикселя, который со временем также будет развиваться. Мы в Absen используем для их обозначения следующую терминологию. Когда размер применяемого в конструкции чипа составляет 100 – 200 микрон, то это MiniLED, а когда он меньше 100 микрон, то это уже microLED. На данный момент основные гиганты отрасли вложили значительнее средства в обе эти технологии, в том числе и наша компания, которая обладает огромным количеством патентов и разработок. Поэтому ожидается, что в ближайшие пять лет шаг пиксля светодиодных дисплеев стремительно опустится ниже 1 мм.
Не менее важный для развития дисплейного сегмента тренд – это появление новых технологий и их коммерческое применение. Так как они становятся все более доступны, производители могут использовать эти технологии при создании своих продуктов, делая их надежнее, энергоэффективнее, производительнее и так далее. Изначально большинство экранов базировалось на SMD-светодиоднах. Затем появилась технология IMD, которая применялась только для масштабных видеостен с большими бюджетами. Сейчас же это просто стандарт, очень быстро вытесняющий SMD. Следующим шагом будет развитие сравнительно недавно разработанной технологии MIP, пока нам недоступной. Появление на рынке новых игроков и новых технологий ведет к снижению производственных затрат, способствуя общему прогрессу.
Еще один фактор, который стимулирует рост продаж светодиодных дисплеев, это развитие дистрибуции. Если раньше они приобретались заказчиками исключительно под проект по каналам доставки из Китая, то сейчас есть тренд на реализацию поставок из России. То есть, китайские производители идут по пути крупных игроков рынка LCD-панелей, и уже появляются дистрибьюторы, способные в кратчайшие сроки предоставить оборудование без необходимости ожидания доставки из-за границы. В связи с этим меняется цепочка поставок, которая становится короче, что позволяет быстрее реализовывать проекты. Также в текущей ситуации это позволяет избежать прямой зависимости от валютных рисков, связанных с колебаниями курсов.
Светодиодные технологии
Наиболее распространенными светодиодными дисплейными технологиями на сегодняшний день являются SMD, IMD и COB. В чем их отличие? У SMD пайка чипа производится непосредственно на плату, IMD представляет собой интегрированный диод, который ставится на саму плату (мы активно применяем в свох продуктах ее разновидность IMD 4 in 1), а у COB происходит прямая инкапсуляция на плату, после чего светодиоды заливаются специальным покрытием. Существуют также их различные комбинации, призванные объединить сильные стороны каждой. Например у COB + SMD пайка светодиода на плату осуществляется посредством технологии SMD и дополнительно сверху наносится покрытие для защиты, что позволяет снизить практически до нуля муар, увеличить глубину цвета, глубину проработки черных и светлых тонов.

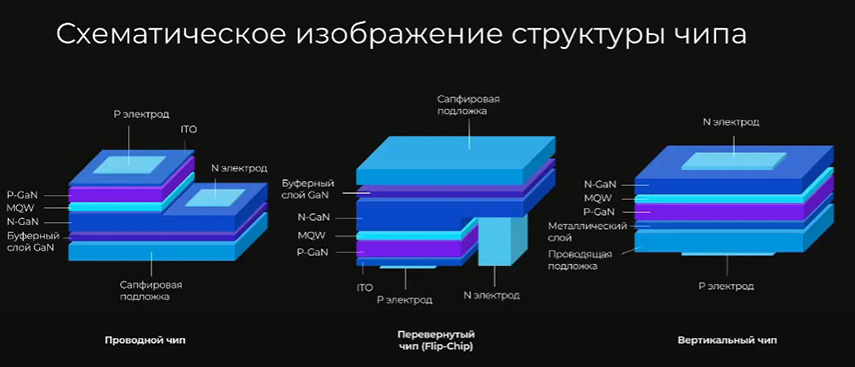

Есть различия и в том, как чип крепится на плату. Стандартный способ – это провод. В такой конструкции снизу располагается сапфировая подложка, а сверху – P-электрод и N-электрод. При проходе тока от одного электрода к другому выделяется тепло. А так как у сапфировой подложки плохая теплопроводность, то подобная конструкция отличается слабой теплоотдачей и низкой надежностью.
В конструкции Flip Chip (перевернутый чип) ток напрямую передается к радиатору, не проходя через сапфировую подложку, что позволяет лучше рассеивать тепло, увеличить светоотдачу и надежность. Если добавить сюда технологию «Общий катод», то без снижения яркости можно на 20% сократить энергопотребление. По этой причине у экранов на базе COB и IMD энергопотребление гораздо ниже, чем на базе SMD.
Следующий этап развития – вертикальный чип, которого пока нет на рынке. У него вместо сапфировой подложки используется подложка с высокой теплопроводностью, что позволяет практически полностью избавиться от нагрева светодиодного экрана.
Здесь также стоит отметить, что материал проводника напрямую влияет на срок службы светодиода. Ток может сделать светодиодный чип ярче и продлить ему жизнь. Но так как дешевый проводник работает на пределе, то он не имеет запаса по силе тока. Поэтому качественный диод без проблем переносит скачки напряжения, а у некачественного может перегореть проводник, при этом сам кристалл останется целым, и не поможет в этом случае даже стабилизатор напряжения.
Ток проходит по поверхности проводника. И если в светодиодных экранах используется медный проводник, то сверху появляется оксид меди, что ведет к увеличению его сопротивления, и, соответственно, изменению характеристик проводника. Проводник, выполненный из золота, лишен подобных недостатков. Именно поэтому очень важно выбирать светодиодные дисплеи с золотым проводником. При сравнении двух экранов невозможно заметить разницы, так как как оксид меди появляется спустя время, и устройство начинает выходить из строя позже. Но использование золота существенно удорожает стоимость LED-экрана, на что можно ориентироваться. Это неочевидный фактор, но на него важно обращать внимание.
Приходить в негодность после определенного времени работы могут и провода. Именно поэтому мы активно применяем в своих продуктах технологию Flip Chip, в которой светодиодный чип напрямую прилегает к плате. Благодаря этому свойству COB с Flip Chip является лидирующей в отрасли LED-технологией, так как выполненные на ее базе экраны служат дольше других. Так что, несмотря на то, что COB-дисплей невозможно отремонтировать в России, и нужно, чтобы снять этот слой, отправлять его в Китай, отсутствие минусов SMD значительно повышает наработку на отказ, поэтому гораздо реже требует ремонта диодов.
Применение LED-дисплеев в proAV

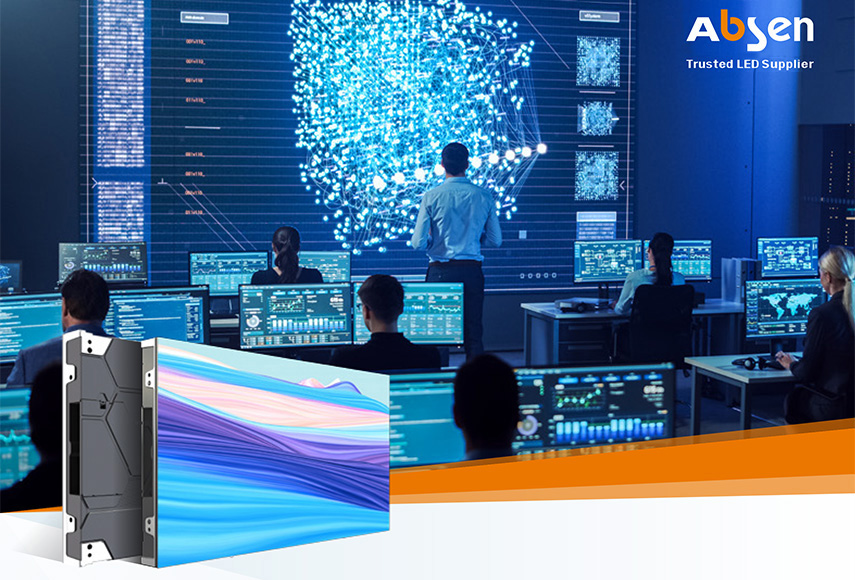

Основное направление, где используется светодиодные экраны с малым шагом пикселя – это центры управления, безопасности и мониторинга. Их главные преимущества в этом сегменте – высокое разрешение и однородность изображения. LCD-панели, даже имеющие минимальный межпанельный стык, будут с рамками, LED-панели – нет. По этой причине в данном типе профессиональных инсталляций светодиодные экраны используются в 43% проектов, ЖК-видеостены – в 29%, а видеостены на базе кубов обратной проекции – в 28%.
Следом по популярности идет сфера вещания, где LED-дисплеи устанавливают в студиях и при проведении прямых трансляций. За счет возможности синхронизации частоты кадров панели и снимающей его камеры, создаваемый таким образом контент лишен полос сканирования, мерцания и муара. Это позволило светодиодам занять в подобных приложениях лидирующую позицию и их можно сегодня встретить в 92% инсталляций. На долю LCD-видеостен и проекторов в студиях и вещании приходится лишь по 4%.
В корпоративном секторе светодиодные экраны занимают 27%, ЖК-дисплеи – 28%, а проекторы, ввиду своей доступности, целых 45%. В ритейле на LED приходится 31%, на LCD – 68%, на видеокубы – лишь 1%. Одним из последних трендов в рекламе является установка двух светодиодных дисплеев под углом 90 градусов друг к другу с бесшовной стыковкой, что позволяет демонстрировать зрителям 3D-конетнт без необходимости использования специальных очков. С развитием этого тренда, вполне возможно, мы увидим увеличение использования LED-экранов и в ритейле.

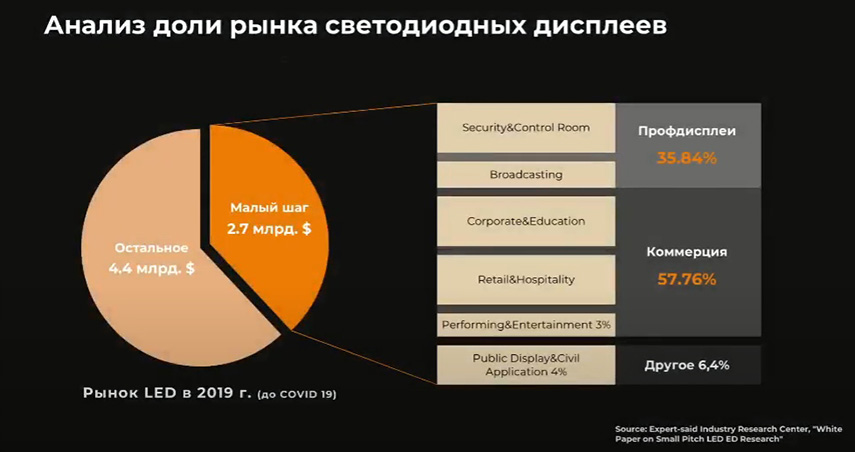

Если говорить об общем разделении рынка светодиодных дисплеев с малым шагом пикселя, то 35,84% от всех применений составляют профессиональные инсталляции (центры управления и безопасности, студии и вещание), 57,76% – корпоративный сектор, образование, музеи, выставочные залы и менее популярные ритейл и сфера развлечений. 6,4% остается на все прочие приложения – общественные дисплеи и так далее.
Ассортимент Absen
Для диспетчерских и телестудий из портфеля светодиодных экранов Absen подойдут пять линеек. На базе технологии COB – это серия CL, доступная с шагом пикселя 0,7 (в разработке), 0,9 или 1,2 мм, на базе IMD – это HC II Pro с шагом пикселя 0,7 (в разработке), 0,9 или 1,2 мм и на базе SMD – HC II с шагом пикселя 1,2 или 1,5 мм, A25 Plus с шагом пикселя 1,2, 1,5 или 1,9 мм и KL II с шагом пикселя 1,2, 1,5 или 1,8 мм.
CL Series будет наиболее дорогим вариантом. HC II Pro Series можно назвать «золотой серединой», а HC II Series, A27 Plus Series, хорошо знакомая российским интеграторам, и новинка этого года – KL II Series, которая пришла на смену популярной KL Series, обойдутся при покупке несколько дешевле двух первых. Продукты серий имеют разные размеры кабинетов, поэтому при формировании экранов необходимого размера и разрешения стоит этот момент учитывать.
Для коммерческих приложений и ритейла будут актуальны три серии, отличающиеся по размеру кабинета, яркости, энергопотреблению и, конечно же, стоимости. Это универсальная линейка A27 Plus, где есть панели с шагом пикселя 1,2, 1,5, 1,9 или 2,5 мм, KL II с шагом пикселя 1,2, 1,5, 1,9 или 2,5 мм и выпущенная в этом году NX, являющаяся следующее поколением N Plus Series, доступная с шагом пикселя 1,5, 1,8, 2,5 или 3,75 мм.
Разберем подробнее основные из них.
Clear Cobalt Series

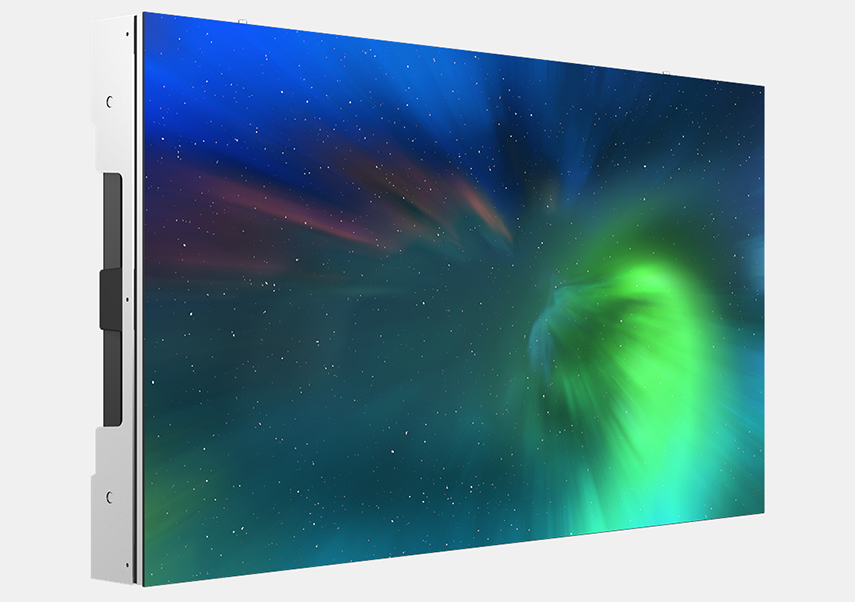

Серия светодиодных панелей CL создана на основе технологий COB, Flip Chip и «Общий катод». Также в ней применена технология Black Coating, которая добавляет в круг RGB черный цвет, что увеличивает его глубину и прорисовку деталей в темных областях выводимого на экране контента. Она поддерживает HDR10, имеет высокую яркость на уровне 1200 нит, благодаря чему может быть использована в помещениях с интенсивным освещением, и включает модели с шагом пикселя 0,9 (CL0.9) и 1,2 (CL1.2) мм. В будущем планируется также выпуск модели с шагом пикселя 0,7 мм. Размеры кабинета у продуктов серии составляют 610 х 343 мм, вес одной панели – 7 кг, энергопотребление – от 120 Вт/м2. В комплект поставки входит настенное крепление. Опционально доступны рамка для защиты углов и бортов светодиодного экрана, а также резервирование питания и премных карт. Обслуживание дисплея производится с фронтальной стороны.
HC II Series и HC II Pro Series

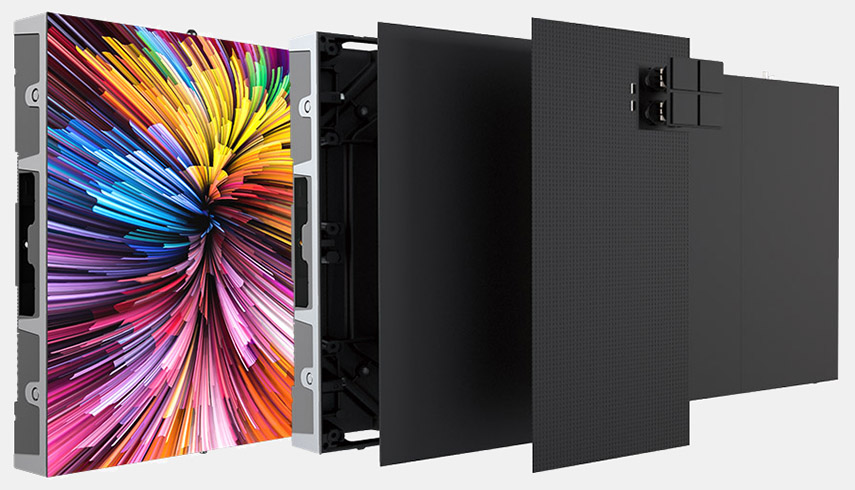

Серии HC II и HC II Pro выполнены на базе технологии IMD 4 in 1 с использованием технологий A5C, HBB и «Общий катод». Яркость у них – 600 нит, размер кабинета – 600 х 337,5 мм, энергопотребление – от 140 Вт/м2, вес – 5,2 кг, что меньше, чем у CL. Есть сертификация EMC класс B. Обслуживание – фронтальное. В линейку HC II входят модели HC1.2 II (шаг пикселя 1,2 мм) и HC1.5 II (шаг пикселя 1,5 мм), в HC II Pro – HC0.9 Pro (шаг пикселя 0,9 мм) и HC1.2 Pro (шаг пикселя 1,2 мм). В разработке находится модель HC0.7 Pro (шаг пикселя 0,7 мм). При помощи кронштейнов 2:1 или 1:1 из панелей могут быть сформированы настенные экраны. Опциональные пластины позволяют ровно, без зазоров соединить кабинеты между собой при напольной установке. Есть возможность использования дополнительного блока питания и карты приема (опция).
KL II Series

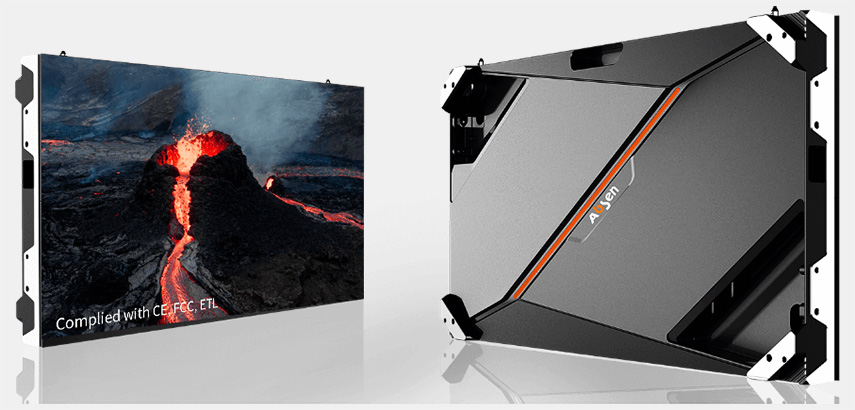

Серия KL II объединяет модели на основе технологии SMD с шагом пикселя 1,2 мм (KL1.2 II), 1,5 мм (KL1.5 II), 1,8 мм (KL1.8 II) и 2,5 мм (KL2.5 II). Они поставляются в кабинетах размером 640 х 360 мм, имеют вес 6 кг на панель, яркость 800 нит и энергопотребление от 137 Вт/м2. Благодаря использованию технологии HFR+ частота обновления контента у экрана увеличена до 120 Гц. За оптимизацию цветопередачи отвечает интегрированная технология Color Precision. Одно из основных преимуществ этой серии – применение в конструкции плавающего разъема, где сам модуль не фиксирован и за счет наличия магнитов можно свободно менять его положение, а затем закрепить. Также здесь предусмотрены отверстия для юстировки панелей по осям X,Y и Z, что позволяет даже с учетом неровностей стены собрать идеально ровный экран. Опционально поставляются настенные направляющие, подвесы для установки экрана, резервные блоки питания с приемными картами и защитные рамки для углов и бортов. Обслуживание дисплеев осуществляется только спереди.
NX Series

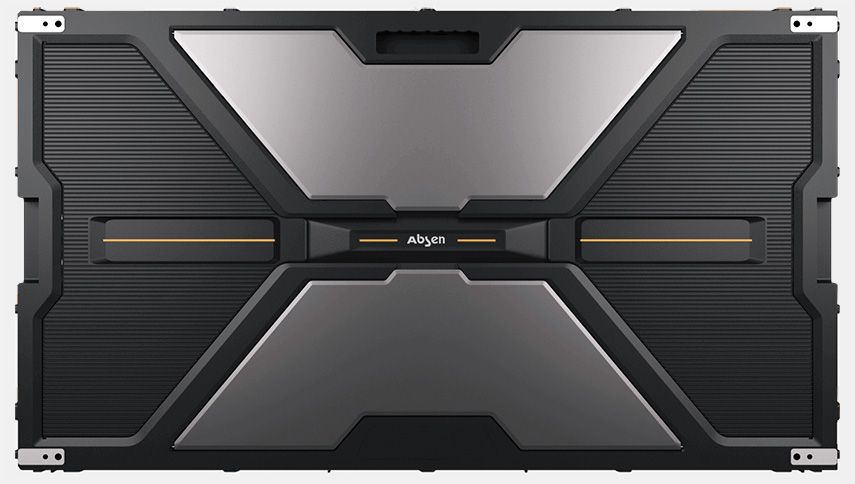

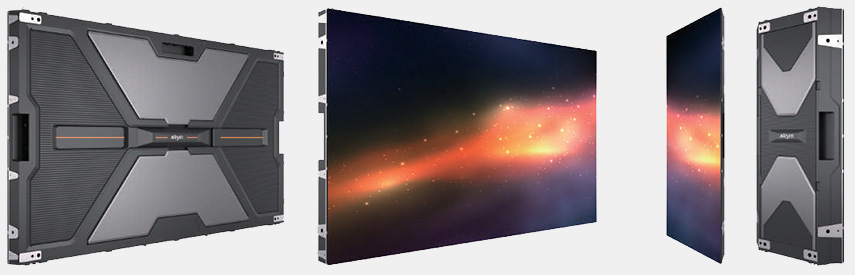

Серия NX на базе технологии SMD впервые была представлена на мартовском онлайн-мероприятии Absen Spring Event 2022 и уже успела удостоиться премии SCN Installation Product Awards 2022. Она включает модели NX1.5 (с шагом пикселя 1,5 мм), NX1.8 (с шагом пикселя 1,8 мм), NX2.5 (с шагом пикселя 2,5 мм) и NX3.75 (с шагом пикселя 3,75 мм). Размеры кабинетов у продуктов серии могут быть 960 х 540 мм и 240 на 540 мм. За счет наличия малой панели со скошенными под углом 45 градусов углами можно составлять различные конфигурации: плоский экран с большими панелями + изогнутая склейка с малыми панелями, художественное волнистое сращивание только с малыми панелями и образование прямого угла для создания бесшовных L-образных форм.
Толщина панелей составляет 43,5 мм, что существенно меньше, чем 58 мм у CL Series или 68 мм у KL II Series. Соотношение сторон – 16:9. Вообще, сейчас в сегменте светодиодных экранов идет тренд по переходу на 16:9, так как это упрощает подготовку контента. Продукты серии доступны со стандартной яркостью 1000 нит, позволяющей использовать их в магазинах, холлах, конференц-залах и других помещениях, где нет интенсивного освещения, или яркостью, повышенной до 1500 нит, что будет актуально для торговых центров, лобби, выставочных залов и других инсталляций в сильно освещенных пространствах.
Применение 16-битной обработки и технологии автоматической калибровки A5C+ помогает дисплею выводить чистые цвета без искажений, шума или различий с источником сигнала. Также есть поддержка HDR10. Для защиты глаз пользователей предусмотрена технология фильтрации коротковолнового синего света, сертифицированная TÜV Rheinland. Сертификат EMC Class B говорит об уровне электромагнитного излучения, подходящем для гражданского использования. Энергопотребление здесь чуть выше – от 180 Вт/м2. Доступна напольная установка и подвес с полностью черной балкой. Присутствует возможность выравнивания положения панелей по осям Х, Y и Z. Обслуживание может выполняться как спереди, так и сзади.
Все светодиодные экраны Absen для профессиональных инсталляций отличаются безвентиляторной конструкцией, поэтому во время работы практически не шумят.
Чтобы познакомиться с предлагаемыми продуктами более подробно, наглядно посмотрев их в работе, приглашаем в наш московский шоурум. Из новинок у нас в наличии есть серии KL II, HC II, CL и NX.
