Куда катится этот мир? По ощущениям – в облака или, уж по крайней мере – в мир сетей, IP и IT. Вряд ли этот процесс остановится, а если так, лучше сделать его как можно более комфортным и безболезненным. В этом мире (мире ProAV) стыком между классическими и IT-системами очень часто служат специализированные устройства – кодеры и декодеры видеосигналов (а часто и других сигналов). И, конечно, программное обеспечение, как встроенное в аппаратуру, так и внешнее, управляющее процессами в целом. Комфорт и беспроблемность обеспечиваются именно этими компонентами, а их возможности дают разработчикам желанную свободу в реализации замыслов (ведь «свобода – это осознанная необходимость», как в своё время горько пошутил Карл Маркс).
Что заказчики ожидают получить от решений такого рода?
- Доступность в России (архиактуально), а ещё лучше – российское производство. Это также означает и другой уровень техподдержки и сервиса, как по скорости, так и по качеству, а также гарантированную русификацию всех компонентов.
- Открытость, отсутствие лицензионных ограничений и скрытых выплат, отсутствие привязки к интернету, облакам и сервисам (особенно – иностранным), исполнение принципа «купил – твоё».
- Цена, которая устроит заказчика и будет выигрышной по отношению к альтернативным решениям.
- За эту цену – набор самых востребованных возможностей, а ещё лучше – возможностей и их настроек с избытком, чтобы обеспечивалась та самая свобода.
- Высокая унификация и «всеядность» решения, чтобы номенклатура ресурсов (аппаратных, ПО) была минимальна, скидки от их количества – максимальны, а трудозатраты на их освоение – скромны.

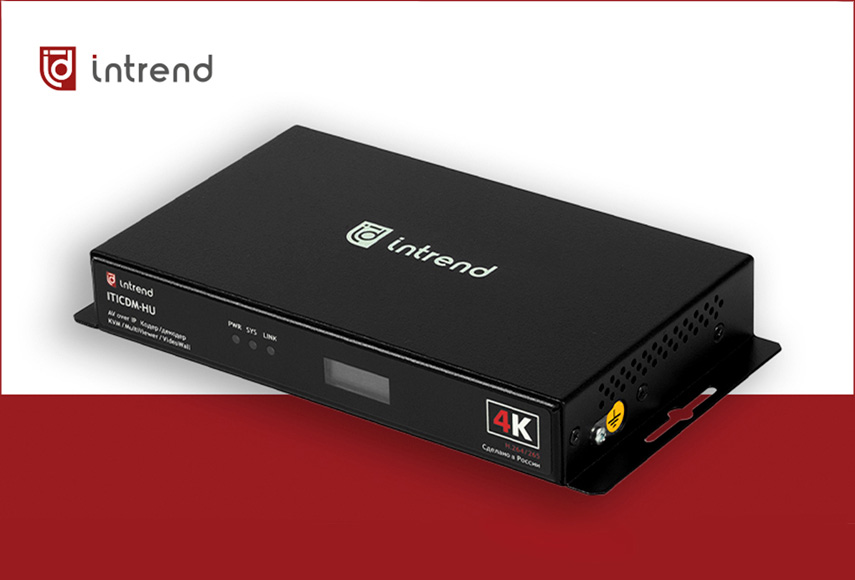

Примером решения, приближающегося к такому идеалу, может служить предлагаемый AUVIX прибор Intrend ITICDM-HU – удачная аппаратная платформа для реализации вещания и приёма AV-потоков по IP (AV Over IP, AVoIP). Основой платформы служит современный производительный и малопотребляющий чип, выпускающийся в континентальном Китае. На сегодняшний день это, возможно, наилучший компромисс по качеству, цене и гарантированности поставок в Россию.
AUVIX, получая полуфабрикаты из Китая, изготавливает «железо», обеспечивает сборку, заливку собственной прошивки, полное тестирование всех интерфейсов и режимов каждого экземпляра, комплектацию и упаковку. Этот прибор производится в России. Локализация производства вовсе не означает заоблачных цен и годовых очередей на поставку. Даже если аппаратура закончилась на складе, ее производство «под заказ» занимает считанные недели. AUVIX обеспечивает полный мониторинг этих процессов.

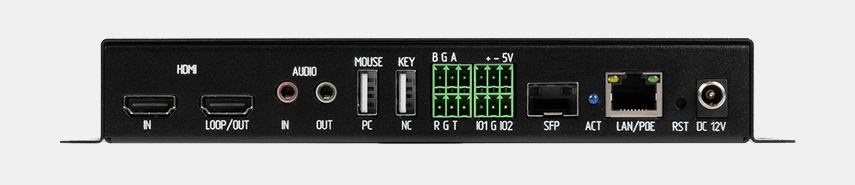

Задняя панель прибора плотно заполнена разнообразными разъёмами, что уже намекает на широкую амплитуду его возможностей. На рынке трудно найти решение с подобным функционалом, по привлекательной цене и, тем более, – сделанное в России. Ниже – некоторые его наиболее интересные аспекты.
Универсальный кодер-декодер
Прибор работает как кодер AV-сигналов, либо как декодер, либо одновременно как кодер и декодер (уникальная «фишка»!). В последнем случае на вход HDMI подаётся AV-сигнал (он кодируется в IP-потоки и выдаётся в ЛВС), а одновременно с выхода HDMI снимается другой сигнал (раскодированный из IP-потока). Чип в устройстве успешно справляется с такой непростой задачей.
Нужный режим работы устанавливается при пусконаладке с помощью ПО. Одна-единственная модель обеспечивает все нужные функции, что упрощает создание ЗИП и любые переконфигурирования системы.
Поддержка 4K
Прибор обрабатывает видеосигналы с разрешением до 4K@30 (в перспективе ожидается появление чипа с 4K@60). При этом в режиме кодера он выдаёт сразу три IP-потока (полное разрешение, пониженное и превью; параметры программируются), что позволяет гибко управлять нагрузкой на ЛВС и «железо», особенно в многооконных режимах.
Устройство использует кодеки H.264 и H.265. Обеспечиваются режимы со сверхмалой задержкой (до 30-40 мс), позволяющие без проблем пользоваться функцией KVM (о ней ниже). Потоки совместимы с большим числом иных решений (например, с плеером VLC).
Подключение к ЛВС по «меди» и оптике
Гигабитное подключение к ЛВС обеспечивает разъем 8p8c (RJ-45), и в этом случае ITICDM-HU может получать питание от свитча по PoE (потребление менее 6 Вт). В специализированный слот можно доустановить модуль SFP, в этом случае возможно подключение к ЛВС по оптической линии (питание можно подать от адаптера, входящего в комплект поставки).
Видеостена и мультивьюер
В режиме декодера несколько приборов могут объединяться в видеостену. В этом случае все они принимают одинаковые IP-потоки, но каждый вырезает (и показывает на своём дисплее с выхода HDMI) только свою часть общего изображения. Декодеры обеспечивают отличную синхронность вывода одного потока, так что даже при динамичных сценах «рассинхрон» в местах стыка дисплеев практически незаметен (известная проблема для видеостен на базе AV Over IP).
Одновременно декодер может работать и в режиме многооконности. В этом случае он принимает сразу несколько IP-потоков и показывает каждый в своём окне (произвольного размера и расположения на экране, окна могут перекрываться). Видеостена, организованная на нескольких декодерах, точно также работает в режиме многооконности (окна располагаются на общем поле видеостены). Число окон – до 16 (зависит от разрешения принимаемых потоков). Кодер специально выдаёт дополнительные потоки с пониженным и превью-разрешением, чтобы можно было гибко выбирать нужный поток для нужного окна.
Бесподрывная коммутация потоков
Декодер получает команду перехода на другой IP-поток и быстро её отрабатывает. Фактически наблюдатель может заметить только незначительную приостановку движения на экране (после чего начинает выводиться уже новая картинка). Ни «синих экранов», ни угрожающих надписей, ни срыва синхронизации на выходе HDMI у декодера не происходит.
Собственное ПО и открытый протокол управления
Прибор комплектуется программным обеспечением (работает под ОС MS Windows и ОС Linux/Wine) – бесплатным, без лицензий и ограничений. Оно обеспечивает проведение пусконаладочных процедур (и оптимизировано для запуска сразу массы приборов, уже подключённых к ЛВС – включая быструю раздачу им IP-адресов и задания режимов работы).
Кроме того, ПО содержит в себе консоль оперативного управления, позволяющую быстро переключать декодеры между источниками, управлять окнами на экранах, выбирать пресеты и так далее. Его можно проинсталлировать сразу на много рабочих мест (компьютеров), и каждому оператору настроить его собственные логин/пароль и набор полномочий для оперативного управления (что он может, а что не может делать). Это облегчает построение больших систем с многими пользователями (например, диспетчерских, ситуационных и учебных центров).
Также прибор имеет открытый (и опубликованный в руководстве по эксплуатации на русском языке) протокол управления, что позволяет подключить его в любую систему управления заказчика или написать для него собственное ПО.
KVM и встроенное меню
К кодеру можно подключить хост-компьютер (например, сервер), а к декодеру — мышь и клавиатуру (для чего в устройстве имеются порты USB). В этом случае сразу получается готовая KVM-система для удалённого управления хостами. Кстати, ПО из комплекта также позволяет реализовывать режим KVM (в этом случае хостом своей мышкой и клавиатурой управляет оператор).
Прибор имеет также особый режим «расширенного KVM». В этом случае появляется уникальное экранное меню оператора (выводится поверх изображения на HDMI-выходе). Оно позволяет оператору с помощью подключенных к декодеру мыши и клавиатуры самостоятельно выбирать источники (IP-потоки) и раскладки многооконного режима, а также переходить на KVM-управление нужным хостом.

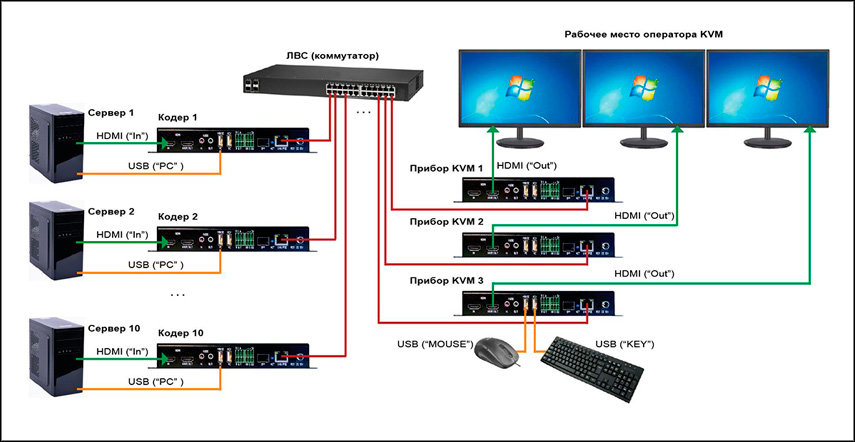

Мало того, несколько декодеров (до 16 шт., каждый со своим дисплеем) могут быть «даны в обладание» одному оператору. С помощью единственной мышки он сможет плавно перемещать указатель между любыми дисплеями и окнами на одном дисплее, использовать меню и переходить в режим KVM на каждом из них. Оператор сможет наблюдать сразу много источников и практически мгновенно, удобно и наглядно, переходить к их управлению. Ниже показан пример такой системы (много хостов-серверов и три дисплея у оператора).
Работа в качестве шлюза управления
Каждый прибор имеет набор интерфейсов для управления любыми внешними устройствам (RS-232/RS-485, сухие контакты и GPIO). Все эти интерфейсы обслуживаются протоколом обмена и могут использоваться любой внешней системой управления. Таким образом, облегчается построение системы, так как устройство будет управлять находящейся поблизости от него периферией — и для этого не понадобится приобретать дополнительные шлюзы.
InTrend ITICDM-HU – отличное современное решение для систем AV Over IP, способное реализовать практически все замыслы их создателей. Доступность, собственное производство и поддержка со стороны одного из самых серьёзных и известных поставщиков на российском рынке ProAV, компании AUVIX, прекрасно дополняют собой обширный функционал этого прибора.
