Цифровой интерфейс DisplayPort: рассматриваем в подробностях

Лет 10 назад – что для компьютерной техники означает в прошлом веке – для соединения системного блока ПК с монитором использовался интерфейс VGA, разработанный компанией IBM ещё в 1987 г. Компьютер – цифровое устройство, а кинескопный монитор – аналоговое, поэтому видеокарта ПК формировала аналоговый выходной видеосигнал, который с помощью интерфейса VGA и передавался монитору. Это всех устраивало, тем более что стандартной диагональю монитора было 14, 15, потом 17 дюймов, и полосы пропускания VGA хватало для передачи сигнала с требуемым разрешением и частотой кадровой развёртки.

С появлением жидкокристаллических мониторов ситуация изменилась. LCD монитор – это цифровое устройство, но у пользователей в ПК стояли в основном видеокарты с интерфейсом VGA, да и производители видеокарт не сразу перестроились. Поэтому в первые LCD мониторы устанавливали интерфейс VGA и аналого-цифровой преобразователь.

Возникла странная ситуация: аналоговый сигнал существовал только в кабеле, соединяющем видеокарту с монитором. Ясно, что такая ситуация инженеров не устраивала, и они задумались о создании нового цифрового интерфейса. Такой интерфейс был разработан консорциумом Digital Display Working Group и получил название DVI (Digital Video Interface, Цифровой видео интерфейс). Первая версия интерфейса была представлена в 1999 г.

Возникла странная ситуация: аналоговый сигнал существовал только в кабеле, соединяющем видеокарту с монитором. Ясно, что такая ситуация инженеров не устраивала, и они задумались о создании нового цифрового интерфейса. Такой интерфейс был разработан консорциумом Digital Display Working Group и получил название DVI (Digital Video Interface, Цифровой видео интерфейс). Первая версия интерфейса была представлена в 1999 г.

Это уже был полностью цифровой интерфейс, но изначально он предназначался именно для связи системных блоков с мониторами, а потому передача звука не предусматривалось, и расстояние, на которое можно было передавать сигнал, было небольшим, всего несколько метров, а если требовалось большее расстояние, нужно было использовать т.н. активные удлинители интерфейса.

С 2008 г. через DVI с определёнными ограничениями и оговорками стало возможно передавать звук.

Интерфейс DVI выпускается в двух вариантах: DVI-I и DVI-D. Первый вариант допускает передачу сигнала VGA, но одновременная передача аналогового и цифрового сигнала невозможна: либо-либо.

DVI был спроектирован с запасом на будущее: Он существовал в варианте Single Link и Dual Link с удвоенной полосой пропускания, однако, как это часто бывает в хайтеке, все возможности DVI оказались невостребованными, потому что на смену ему пришёл новый интерфейс HDMI (High Definition Multimedia Interface — интерфейс для мультимедиа высокой чёткости). Первая версия интерфейса была представлена в 2002 г., а в прошлом году появилась актуальная на сегодняшний день версия 2.0.

Однако внедрение интерфейса HDMI, в отличие от DVI объясняется не только и не столько техническими причинами. Собственникам мультимедийного контента требовалось защитить его от несанкционированного копирования, поэтому в HDMI была включена система HDCP (High-bandwidth Digital Content Protection, Защита широкополосного цифрового контента). По замыслу разработчиков, цифровой контент высокого разрешения не может выходить за пределы обрабатывающих его устройств в незашифрованном виде. Это решение создало изрядные проблемы пользователям, но, главное, система HDCP требует лицензионных отчислений: минимум 4 цента за каждое устройство (15 центов, если не указан логотип HDMI на продукте и в рекламных материалах). А если учесть количество лицензий в типичной мультимедийной системе, недовольство производителей понятно (рис. 2).

Возникла ситуация, напоминающая давний конфликт между стандартами IEEE-1394 и USB, когда неразумная лицензионная политика Apple привела к повсеместному отказу от этого технически очень хорошего (на то время) стандарта.

Вот и сейчас произошло нечто похожее. В 2007 г. VESA представила спецификацию 1.1 интерфейса DisplayPort, который технически совершеннее HDMI, а главное, не требует никаких лицензионных отчислений. Результат не замедлил сказаться. До лета 2011 г. DisplayPort являлся стандартом для новых продуктов семейства Apple Macintosh. Мониторы Apple последнего поколения (Apple LED Cinema Display) поддерживали исключительно вход DisplayPort. Компьютеры MacBook, MacBook Pro, MacBook Air имеют выход DisplayPort, к которому через специальный адаптер может также подключаться монитор DVI или VGA. Компьютеры Mac mini имеют выходы DisplayPort и DVI. К настоящему времени Mini DisplayPort заменён на аналогичный по внешнему виду, но более совершенный интерфейс Thunderbolt, который является обратно совместимым с ним.

DisplayPort поддерживают такие известные производители как Acer, AMD, ASUS, Apple, Analogix, ASRock, BENQ, Dell, Fujitsu, Genesis Microchip, Gigabyte, Hewlett-Packard, Hosiden Corporation, Intel, Integrated Device Technology, Lenovo, LG, Luxtera, Molex, NEC, Nvidia, NXP Semiconductors, Palit, Parade Technologies, Philips, Quantum Data, Samsung, Texas Instruments и Tyco Electronics.

Рассмотрим интерфейс DisplayPort более подробно.

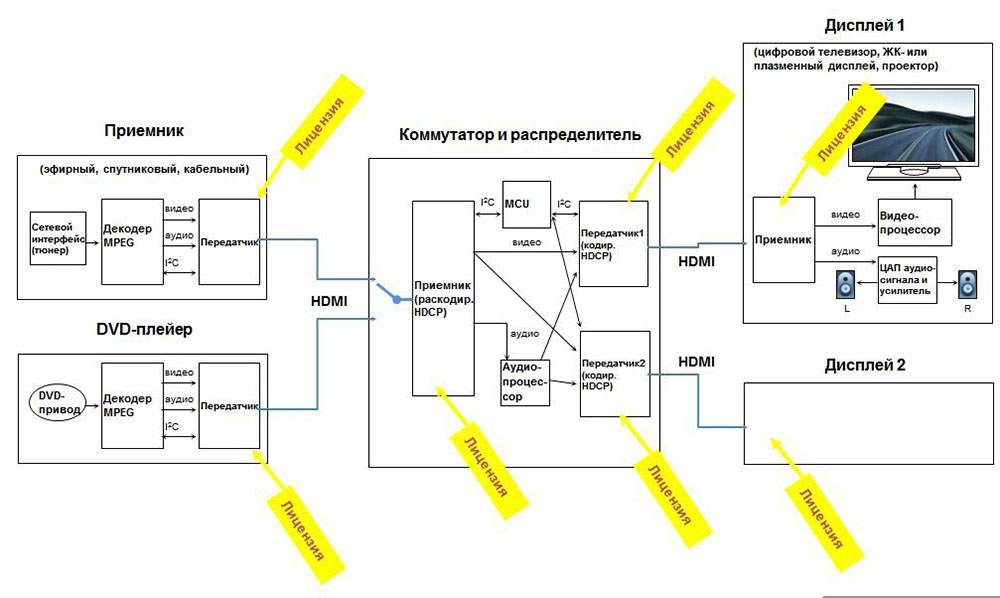

Рис. 2. Количество лицензий в типичной мультимедийной системе
(Нажмите на изображение для увеличения)

Прежде всего, отметим, что этот интерфейс ориентирован на LCD-дисплеи, видеопроекторы, и видеокарты ПК. Не исключено, что со временем DisplayPort вытеснит HDMI.

И, хотя DisplayPort имеет свою собственную систему защиты DPCP, он также поддерживает HDCP версии 1.3, что позволяет подключаться к устройствам BluRay и получать доступ к защищённому контенту.

DisplayPort работает с пониженными напряжениями, что способствует пониженному энергопотреблению. Это, в свою очередь снижает уровень электромагнитных помех и улучшает электромагнитную совместимость устройств. К преимуществам нового интерфейса перед DVI и VGA можно отнести:

• поддержку двустороннего обмена;
• высокую производительность (пропускная способность свыше 1 Гбайт/с), которая выше чем у Dual Link DVI;
• наличие уникальной микро-пакетной архитектуры;
• опциональная поддержка аудио-функций;
• наличием простой и удобной защёлки на разъёме, неизвестно почему отсутствующей в HDMI.

Общие сведения

Интерфейс DisplayPort включает в себя три канала передачи данных (рис.3):

• основной канал (Main Link);
• дополнительный канал (AUX CH – Auxiliary channel);
• линия «горячего подключения» (HPD – Hot Plug Detect).

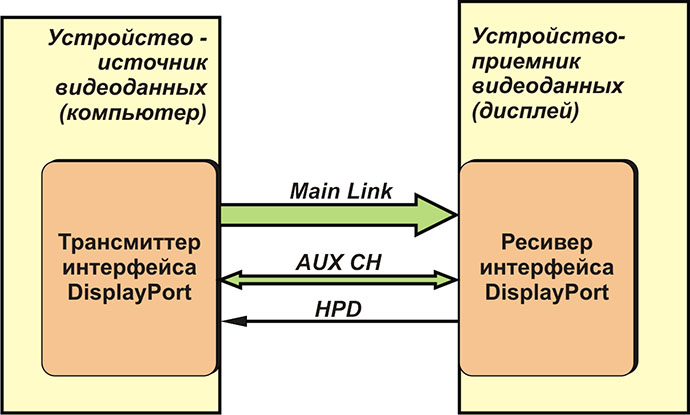

Рис.3 Интерфейс DisplayPort состоит из трёх каналов передачи данных

Основной канал

Основной канал предназначены для передачи графической информации. Этот канал состоит из четырёх линий, каждая из которых представляет собой дифференциальную пару. Поддерживаются две скорости передачи данных по основному каналу: 2,7 Гбит/с и 1,62 Гбит/с (на каждую линию). Пропускная способность интерфейса для каждого из этих двух режимов, с учётом количества задействованных линий, дана в табл.1.

Таблица 1. Пропускная способность интерфейса Display Port

Данные по линиям основного канала передаются последовательно, а использование дифференциальных пар повышает помехозащищённость линий. Данные, передаваемые по линиям основного канала, кодируются либо в формате RGB, либо в формате Y/C.

В зависимости от режима работа, выбранной кодировки цвета (RGB или Y/C), а также глубины цвета, может быть задействовано разное количество линий основного канала (1, 2 или 4) – см. табл.2.

Таблица 2. Зависимость количества линий основного канала от режима работы

Канал Main Link является однонаправленным, т.е. данные по нему передаются только в направлении от источника сигнала к дисплею.

Все данные, передаваемые по главным линиям, упаковываются в микро-пакеты, каждый из которых является единицей передачи (transfer unit). Каждый микро-пакет передаётся по своей линии канала Main Link. Длина микро-пакета находится в диапазоне от 32 до 64 символов. При разбивке потока данных на пакеты осуществляется их выравнивание под соответствующее количество символов путём заполнения пакета «дополнительными» символами. Так, например, если длина пакета задана в 32 символа, а реальный пакет состоит из 28 символов, то к нему добавляется ещё 4 символа.

В периоды горизонтального и вертикального гашения развёртки основной поток видеоданных прерывается, и практически все символы пакетов становятся «дополнительными». Такие пакеты могут быть замещены пакетами потока атрибутов, содержащих информацию о высоте, ширине и других параметрах изображения, передаваемого в основном потоке. Эта информация используется дисплеем. Кроме того, во время интервалов вертикального и горизонтального гашения могут передаваться пакеты аудио-потока.

В спецификации DisplayPort различают два типа символов: символы данных и управляющие символы. Управляющие символы вставляются в пакеты, состоящие из символов данных. В стандарте описывается девять управляющих символов, например, таких как: начало гашения, конец гашения, начало и конец данных и т.д.

Дополнительный канал

Дополнительный канал является двунаправленным полудуплексным. При передаче данных, устройством Master является передающее устройство (ПК), а устройством Slave – приёмное устройство (дисплей). Master инициирует транзакции дополнительного канала, формируя различные запросы, устройство Slave отвечает на запросы Master'а. Дисплей (устройство Slave) может управлять сигналом HPD, вызывая прерывание устройства Master, которое, в ответ, практически сразу же осуществляет на дополнительном канале транзакцию запроса. Именно таким образом дисплей может управлять процессами на шине дополнительного канала.

Дополнительный канал позволяет осуществлять передачу данных со скоростью 1 Мбит/с по кабелю длинной 15 м и даже больше. Дополнительный канал образован линиями одной дифференциальной пары, по которой передаются самосинхронизирующиеся данные. Каждая транзакция на канале занимает по времени не более 500 мкс, а максимальный размер пакета передаваемых данных составляет 16 байт. Все это позволяет избегать проблем, когда одно приложение подавляет работу другого приложения.

Основным назначением дополнительного канала является:

• передача данных EDID (Extended Display Identification Data, этот канал заменяет собой шину DDC, использующуюся для идентификации дисплеев и их настройки в соответствии со спецификацией Plug&Play);
• передача данных DPCD (DisplayPort Configuration Data), предназначенных для настройки и конфигурации самого интерфейса DisplayPort;
• передача данных MCCS (Monitor Command and Control Set), предназначенных для передачи команд, управляющих монитором (регулировка яркости, баланса цветов и т.п.).

Линия HPD

Сигнал HPD предназначен для определения моментов подключения и отключения дисплея. Сигнал HPD – это логический уровень с напряжением от 2,25 до 3,6 В. Логический уровень сигнала HPD управляется дисплеем. Низкий уровень соответствует возникновению событий, требующих реакции источника видеосигналов.

В зависимости от длительности, различают два варианта сигнала HPD:

• Если сигнал HPD устанавливается в низкий уровень на время от 0.5 до 1 мс, то это воспринимается как запрос на обслуживание. В этом случае устройство Master дополнительного канала осуществляет доступ к регистрам DPCD, считывает из них данные и корректирует соответствующим образом работу источника видеосигналов.
• Если сигнал HPD устанавливается в низкий уровень на время, большее чем 2 мс, то это воспринимается как событие горячего подключения/отключения. В результате, Master также осуществляет попытку обращения к регистрам DPCD для определения текущего статуса монитора.

На линии HPD и со стороны источника видеосигналов и со стороны монитора должен устанавливаться шунтирующий резистор (терминатор) сопротивлением не менее 100 кОм. Резисторы устанавливаются между линией HPD и «землёй».

Кабели

Интерфейсный кабель для DisplayPort выпускается в двух модификациях:

• кабель для высокочастотной передачи (2,7 Гбит/с на канал);
• кабель для низкочастотной передачи (1,62 Гбит/с на канал).

Длина соединительного кабеля при максимальных скоростях передачи данных должна составлять не более двух метров, что позволяет обеспечить гарантированную надёжность передаваемых данных. Но, в принципе, она может быть и больше, если использовать режимы работы с низким разрешением. В частности, в стандарте указано, что при определённых условиях (низкочастотные режимы) длина кабеля может достигать 15 м (режим с частотой кадра 50 Гц и при использовании всех четырёх линий основного канала). В стандарте регламентировано практически все – от типа материалов, используемых для изоляции, до взаимного положения жил кабеля внутри общей изоляции. Поэтому, если планируется использовать дисплеи с высоким разрешением и большой глубиной цвета, необходимо приобрести качественные кабели.

Как уже отмечалось выше, все информационные линии интерфейса выполнены в виде дифференциальных пар. Величина сигналов на этих дифференциальных парах зависит от частоты передачи данных, т.е. от режима работы. Однако размах сигналов на дифференциальных информационных линиях должен находиться в диапазоне от 0,4 В до 1,2 В (с учётом допусков от 0,34 В до 1,38 В). Согласно стандарту DisplayPort дифференциальные пары могут использоваться как в режиме переменного тока (AC), так и в режиме постоянного тока (DC). При работе в режиме DC дифференциальный сигнал изменяется относительно некого постоянного уровня, величина которого может достигать значения 3,6 В, т.е. соответствует напряжению питания (см. рис.4).

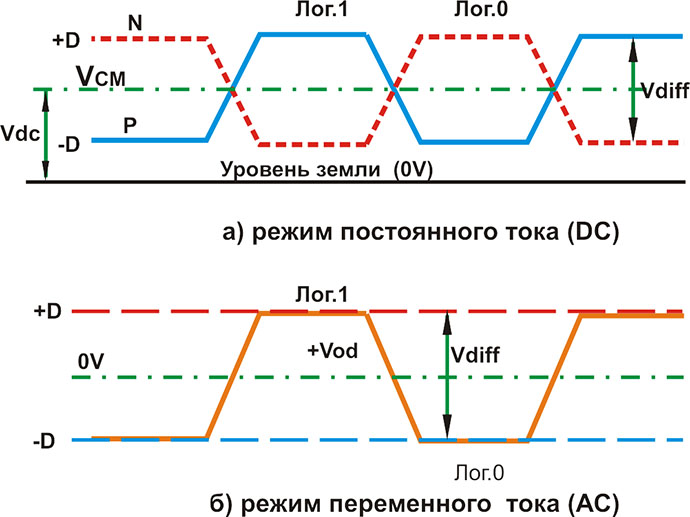

Рис. 4. Диаграммы сигналов в кабеле DisplayPort

Соединительные разъёмы

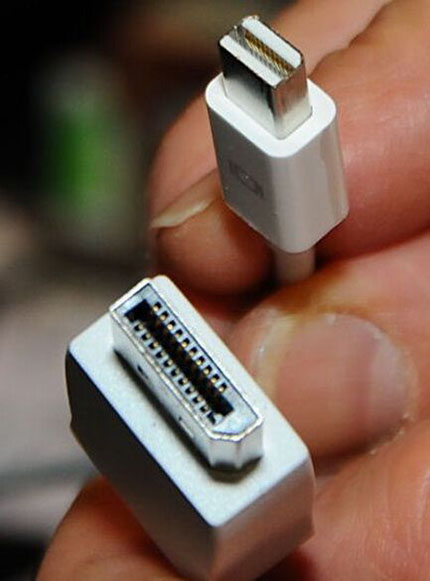

Соединительный разъем интерфейса DisplayPort похож на разъем USB (рис. 5). Основное отличие в том, что на разъёме DisplayPort больше (20) контактов. Разъёмы интерфейсов VGA, DVI и DisplayPort показаны на рис. 6.

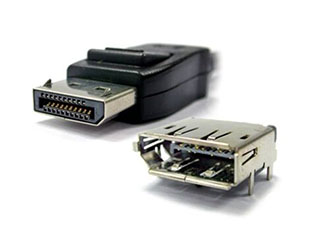

Рис. 5. Кабельные вилка и розетка интерфейса DisplayPort

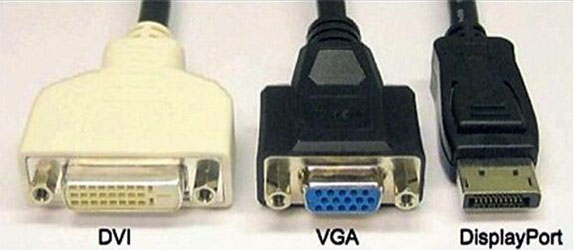

Рис.6. Сравнение разъёмов различных интерфейсов

На кабеле с двух сторон находятся своеобразные вилки. На блочной части устройств (на видеокарте и на дисплее) устанавливают розетки. Допускается горизонтальное и вертикальное размещение розеток (рис.7).

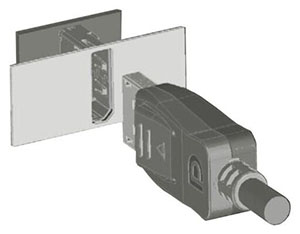

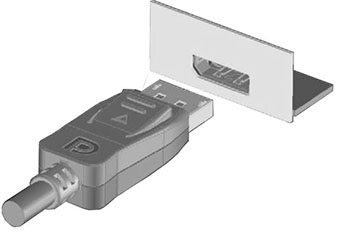

Рис. 7. Вертикальное и горизонтальное расположение блочных розеток DisplayPort

Разъём имеет ключ, т.е. подключить его неправильно невозможно. Контакты расположены в два ряда и со смещением рядов относительно друг друга.

В отличие от HDMI, разъём имеет защёлку (рис. 8).

Разъём имеет ещё одну важную особенность. При его подключении, так же как и в USB, разные группы контактов соединяются поочерёдно. Это обеспечивает возможность горячего подключения устройств без опасности повреждения схем статическим электричеством. Порядок подключения следующий:

1. Металлический экран разъёма.
2. Контакты заземления (GND), линия питания (DP_PWR) и общий провод для линии питания (Return DP_PWR).
3. Линии основного канала (ML_Lane), дополнительного канала (AUX_CH) и линия HPD.

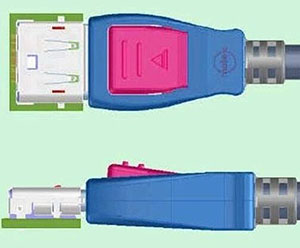

Рис. 8. Защёлка разъёма DisplayPort

Назначение контактов разъёма показано на рис. 9.

Линии основного канала обозначаются ML_Lane0, ML_Lane1, ML_Lane2, ML_Lane3. Так как линии представляют собой дифференциальные пары, то в обозначении присутствуют ещё и символы (n) и (p), где (n) – это «-» дифференциальной пары, а (p) – «+». Линии дополнительного канала обозначаются AUX_CH (p) и AUX_CH (n), так как тоже являются дифференциальными.

На разъем выведена линия питания, обозначаемая DP_PWR. На эту линию от устройства-источника видеосигналов подаётся напряжение величиной от 3 до 16 В. Величина максимального тока не должна превышать 500 мА. Линия DP_PWR может использоваться для питания маломощных устройств, подключённых к источнику сигнала или для питания отдельных цепей дисплеев. Устройства-приёмники (дисплеи) также могут подавать на эту линию питающее напряжение величиной +3,3 В с максимальным током также в 500 мА. Таким образом, интерфейс DisplayPort, подобно USB, можно использовать для подключения маломощных устройств, не имеющих собственного источника питания. Общим проводом для линии питания DP_PWR является контакт, обозначенный Return DP_PWR.

Рис.9. Назначение контактов разъёма
(Нажмите на изображение для увеличения)

На разъем выведена линия питания, обозначаемая DP_PWR. На эту линию от устройства-источника видеосигналов подаётся напряжение величиной от 3 до 16 В. Величина максимального тока не должна превышать 500 мА. Линия DP_PWR может использоваться для питания маломощных устройств, подключённых к источнику сигнала или для питания отдельных цепей дисплеев. Устройства-приёмники (дисплеи) также могут подавать на эту линию питающее напряжение величиной +3,3 В с максимальным током также в 500 мА. Таким образом, интерфейс DisplayPort, подобно USB, можно использовать для подключения маломощных устройств, не имеющих собственного источника питания. Общим проводом для линии питания DP_PWR является контакт, обозначенный Return DP_PWR.

В стандартном кабеле сигнал DP_PWR может отсутствовать, т.е. конт.20 разъёма не будет задействован.

В настоящее время на рынке имеется множество переходников с одного интерфейса на другой (рис. 10, 11).

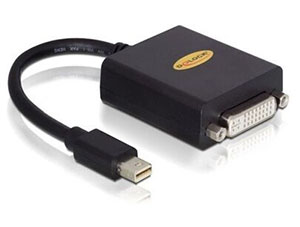

Рис. 10. Адаптер DVI-DisplayPort

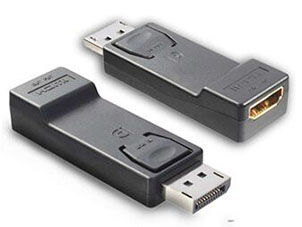

Рис. 11. Адаптер HDMI-DisplayPort

Эксперты в области хайтека считают, что у интерфейса DisplayPort большое будущее. Так это или нет, покажет время. Возможно, что распространению интерфейса будет помогать сближение бытовой и вычислительной техники, в результате чего возникнет необходимость взаимного подключения самых разнообразных устройств, что ранее не учитывались разработчиками интерфейсов.
