Первый шаг в разработке оптоволоконной системы — выбор передатчиков и приемников, наилучшим образом подходящих к заданному типу сигнала. Лучше всего это делать, сравнивая техническую информацию об изделиях и консультируясь с инженерами фирмы-изготовителя, которые помогут подобрать наилучший вариант. После этого надо выбрать сам оптоволоконный кабель, оптические соединители и метод их установки. Хотя это в самом деле не очень простая задача, часто не имеющие опыта инженеры испытывают неоправданную боязнь технологий работы с оптоволокном. В этой брошюре мы попытаемся прояснить несколько распространенных заблуждений об оптоволоконных кабелях и монтаже разъемов на них.
Конструкция кабеля
Как и медные провода, оптоволоконные кабели выпускаются во множестве различных вариантов. Существуют одно- и многожильные кабели, кабели для воздушной прокладки или непосредственной укладки в грунт, кабели в негорючей оболочке для прокладки в пространстве между фальшпотолком и перекрытием и в межэтажных кабельных каналах, и даже сверхпрочные тактические кабели военного назначения, способные выдерживать сильнейшие механические перегрузки. Понятно, что выбор кабеля определяется решаемой задачей.
Вне зависимости от вида внешней оболочки, в любом оптоволоконном кабеле имеется хотя бы один волоконный световод. Остальные конструктивные элементы (разные в разных типах кабеля) защищают световод от повреждений. Наиболее часто используются две схемы защиты тонких оптических волокон: с помощью неплотно облегающей трубки и с помощью плотно прилегающей оболочки.
В первом способе оптоволокно находится внутри пластмассовой защитной трубки, внутренний диаметр которой больше внешнего диаметра волокна. Иногда эту трубку заполняют силиконовым гелем, предотвращающим скопление влаги в ней. Поскольку оптоволокно свободно «плавает» в трубке, механические усилия, действующие на кабель снаружи, обычно его не достигают. Такой кабель очень устойчив к продольным воздействиям, возникающим при протяжке через кабельные каналы или при прокладке кабеля на опорах. Поскольку в световоде нет значительных механических напряжений, кабели такой конструкции имеют малые оптические потери.

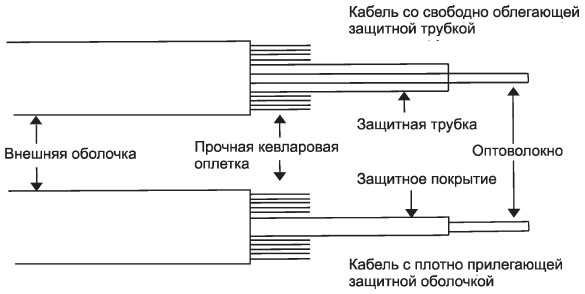

Второй способ состоит в использовании толстого пластикового покрытия, нанесенного прямо на поверхность световода. Защищенный таким образом кабель имеет меньший диаметр и массу, большую устойчивость к ударным воздействиям и гибкость, но поскольку оптоволокно жестко зафиксировано внутри кабеля, его стойкость к растяжению не столь высока, как при использовании свободно облегающей защитной трубки. Такой кабель применяется там, где не предъявляются очень высокие требования к механическим параметрам, например, при прокладке внутри зданий или для соединения отдельных блоков аппаратуры. На рис. 1 схематично показано устройство обоих типов кабеля.
Рис. 1. Конструкция основных типов оптоволоконных кабелей

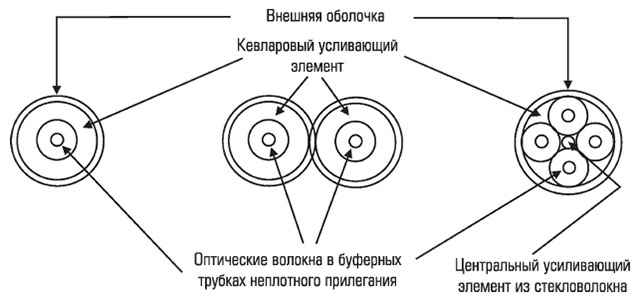

На рис. 2 показано поперечное сечение одно- и двухжильного оптоволоконного кабеля, а также более сложного многожильного. Двухжильный кабель внешне похож на обычный сетевой электропровод.
Во всех случаях световод с защитной трубкой сначала заключаются в слой синтетической (например, кевларовой) оплетки, определяющей прочность кабеля на растяжение, а затем все элементы помещаются во внешнюю защитную оболочку из поливинилхлорида или другого подобного материала. В многожильных кабелях часто добавляется дополнительный центральный усиливающий элемент. При изготовлении оптоволоконных кабелей используются, как правило, только не проводящие электрический ток материалы, но иногда добавляется внешняя навивка из стальной ленты для защиты от грызунов (кабель для непосредственной укладки в грунт) или внутренние усиливающие элементы из стальной проволоки (кабели для воздушных линий на опорах). Существуют также кабели с дополнительными медными жилами, по которым подается питание на удаленные электронные устройства, используемые в системе передачи сигнала.
Рис. 2. Различные типы кабелей в поперечном разрезе
Волоконные световоды
Независимо от разнообразия конструкций кабелей их основной элемент — оптическое волокно — существует лишь в двух основных модификациях: многомодовое (для передачи на расстояния примерно до 10 км) и одномодовое (для больших расстояний). Применяемое в телекоммуникациях оптоволокно обычно выпускается в двух типоразмерах, отличающихся диаметром сердцевины: 50 и 62,5 мкм. Внешний диаметр в обоих случаях составляет 125 мкм, для обоих типоразмеров используются одни и те же разъемы. Одномодовое оптоволокно выпускается только одного типоразмера: диаметр сердцевины 8-10 мкм, внешний диаметр 125 мкм. Разъемы для многомодовых и одномодовых световодов, несмотря на внешнее сходство, не взаимозаменяемы.

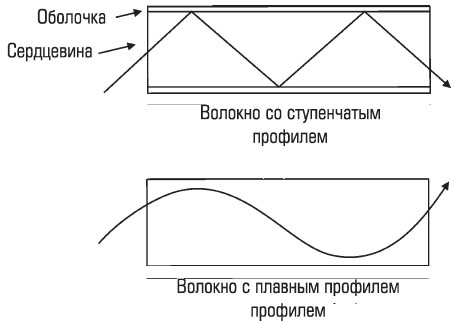

Рис. 3. Прохождение света через оптоволокно со ступенчатым и плавным профилем показателя преломления
На рис. 3 показано устройство двух типов оптоволокна — со ступенчатой и с плавной зависимостью показателя преломления от радиуса (профилем).
Волокно со ступенчатым профилем состоит из сердцевины из сверхчистого стекла, окруженной обычным стеклом с более высоким показателем преломления. При таком сочетании свет, распространяясь по волокну, непрерывно отражается от границы двух стекол, примерно как теннисный шарик, запущенный в трубу. В световоде с плавным профилем показателя преломления, который целиком изготовлен из сверхчистого стекла, свет распространяется не с резким, а с постепенным изменением направления, как в толстой линзе. В оптоволокне обоих типов свет надежно заперт и выходит из него только на дальнем конце.
Потери в оптоволокне возникают из-за поглощения и рассеяния на неоднородностях стекла, а также из-за механических воздействий на кабель, при котором световод изгибается так сильно, что свет начинает выходить через оболочку наружу. Величина поглощения в стекле зависит от длины волны света. На 850 нм (свет с такой длиной волны в основном применяется в системах передачи на небольшие расстояния) потери в обычном оптоволокне составляют 4-5 дБ на километр кабеля. На 1300 нм потери снижаются до 3 дБ/км, а на 1550 нм — до величины порядка 1 дБ. Свет с двумя последними длинами волн используется для передачи данных на большие расстояния.
Потери, о которых только что было сказано, не зависят от частоты передаваемого сигнала (скорости передачи данных). Однако существует еще одна причина потерь, которая зависит от частоты сигнала и связана с существованием множества путей распространения света в световоде. Рис. 4 поясняет механизм возникновения таких потерь в оптоволокне со ступенчатым профилем показателя преломления.
Рис. 4. Различные пути распространения света в оптоволокне
Луч, вошедший в оптоволокно почти параллельно его оси, проходит меньший путь, чем тот, который испытывает многократные отражения, поэтому свету для достижения дальнего конца световода требуется разное время. Из-за этого световые импульсы с малой длительностью нарастания и спада, обычно используемые для передачи данных, на выходе из оптоволокна размываются, что ограничивает максимальную частоту их следования. Влияние этого эффекта выражается в мегагерцах полосы пропускания кабеля на километр его длины. Стандартное волокно с диаметром сердцевины 62,5 мкм (многократно превышающим длину волны света) имеет максимальную частоту 160 МГц на 1 км на длине волны 850 нм и 500 МГц на 1 км при 1300 нм. Одномодовое волокно с более тонкой сердцевиной (8 мкм) обеспечивает максимальную частоту в тысячи мегагерц на 1 км. Однако для большинства низкочастотных систем максимальное расстояние передачи в основном ограничивается все же поглощением света, а не эффектом размывания импульсов.
Оптические разъемы
Поскольку свет передается только по очень тонкой сердцевине оптоволокна, важно очень точно совмещать его с излучателями в передатчиках, фотодетекторами в приемниках и световодами в оптических соединениях. Эта функция возлагается на оптические разъемы, которые изготавливаются с очень высокой точностью (допуски имеют порядок тысячных долей миллиметра).

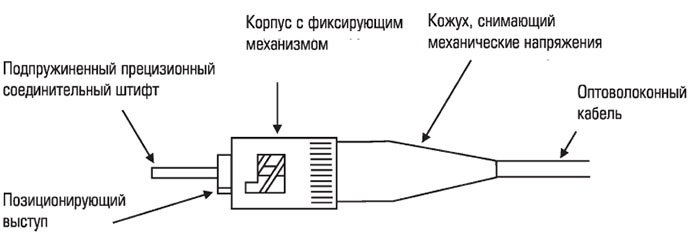

Хотя существует много типов оптических разъемов, сейчас наиболее распространен разъем типа ST (рис. 5). Он состоит из изготовленного с высокой точностью штифта, в который выходит оптоволокно, пружинного механизма, который прижимает штифт к такому же штифту в ответной части разъема (или в электронно-оптическом устройстве) и кожуха, механически разгружающего кабель.
Разъемы ST выпускаются в вариантах для одномодового и многомодового оптоволокна. Основное различие между ними заключено в центральном штифте и его не так просто заметить визуально. Однако следует внимательно относиться к выбору варианта разъема: если одномодовые разъемы еще можно использовать с многомодовыми излучателями и детекторами, то разъемы для многомодового кабеля с одномодовым будут работать плохо или вообще приведут к неработоспособности системы.
Рис. 5. Оптический разъем типа ST
Установка оптического разъема на кабель начинается со снятия оболочки с помощью практически таких же инструментов, что используются для электрического кабеля. Затем усиливающие элементы обрезаются на нужную длину и вставляются в различные удерживающие уплотнения и втулки. В кабеле со свободно облегающей защитной трубкой ее конец снимается, чтобы обнажить само оптоволокно. В кабеле с плотно прилегающей к оптоволокну оболочкой она снимается с помощью прецизионного инструмента, напоминающего устройство для снятия изоляции с тонких электрических проводов. До этого момента процесс очень похож на работу с электрическим кабелем, но дальше начинаются отличия. Освобожденное от оболочек оптоволокно смазывается быстротвердеющей эпоксидной смолой и вставляется в прецизионно выполненное отверстие или канавку штифта, конец оптоволокна при этом выходит из отверстия наружу. Затем на разъеме устанавливаются элементы механической разгрузки кабеля, и он готов к завершающим операциям. Штифт помещается в специальное приспособление, в котором торчащий конец оптоволокна скалывается. На это уходит одна-две секунды, после чего разъем устанавливается в специальное зажимное приспособление, где выполняется полировка скола с помощью специальных пленок двух или трех степеней шероховатости. На все, не считая пяти минут на затвердевание эпоксидной смолы, уходит 5-10 минут в зависимости от мастерства монтажника.
Среди многих людей распространено предубеждение о трудностях установки разъемов на оптоволоконные кабели, поскольку они слышали «о сложном процессе скола и полировки стеклянного волокна». Когда им показывают, что этот «сложный процесс» выполняется с помощью очень простого приспособления и занимает меньше минуты, то окутывающая его «тайна» мгновенно улетучивается. Фактически, сборка оптического разъема ST — не более трудная задача, чем монтаж старого знакомого электрического разъема BNC. После обучения, которое занимает от 30 минут до часа, наибольшее время при установке оптических разъемов расходуется на ожидание затвердевания эпоксидной смолы. Тем не менее предубеждение остается широко распространенным, и для таких потребителей некоторые фирмы выпускают оптические разъемы так называемого быстрого монтажа. Они устанавливаются на кабели с помощью разнообразных механических зажимных систем, клеевых расплавов, быстросохнущих клеев (а иногда и вообще без химических клеящих составов). Некоторые из этих разъемов даже поставляются с заранее отполированным отрезком оптоволокна, вставленного в штифт, что вообще позволяет исключить процедуру окончательной обработки. Хотя установка этих разъемов действительно чуть более проста, никому не следует бояться и стандартного метода монтажа с использованием эпоксидной смолы и полировкой торца световода. На рис. 6 показана последовательность установки типового разъема ST на оптоволоконный кабель.
Рис. 6. Этапы монтажа разъема ST на оптоволоконный кабель
Также распространены оптические разъемы SMA, SC и FCPC. Все они подобны в смысле использования штифта, прецизионно совмещаемого с таким же штифтом в ответной части разъема, а отличаются только конструкцией механического соединения. Разъемы всех типов их изготовители снабжают простой пошаговой инструкцией по монтажу на оптоволоконный кабель.
