Исходные данные

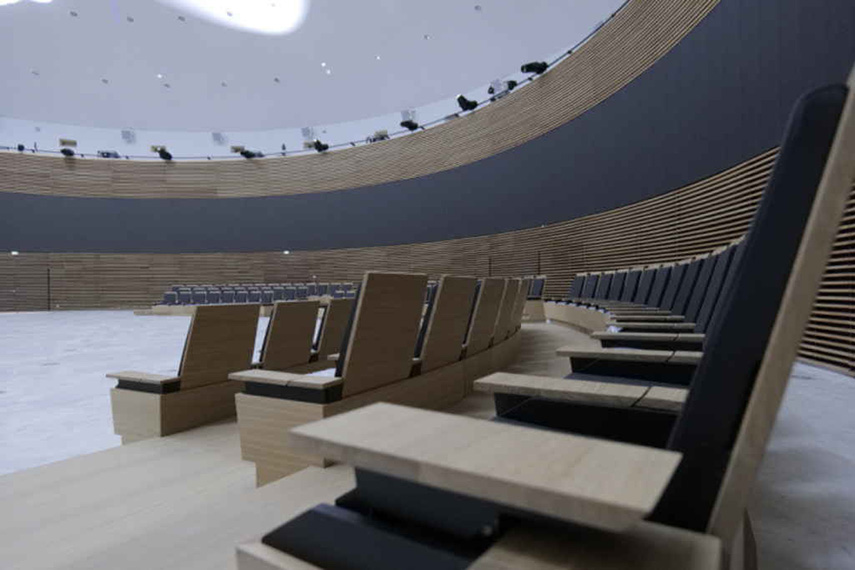

В июне этого года в Политехническом университете Мухаммеда VI (UM6P) в Марокко был успешно окончен второй этап технического оснащения учебных пространств. В его рамках многопрофильное проектное бюро Atrait Consulting совместно с интегратором Cegelec Maroc установили в многоцелевой аудитории главного кампуса системы видеоотображения, звукоусиления и распределения сигналов. Центральным элементом зала стала гигантская изогнутая видеостена, которая покрывает помещение по периметру.
Реализация проекта

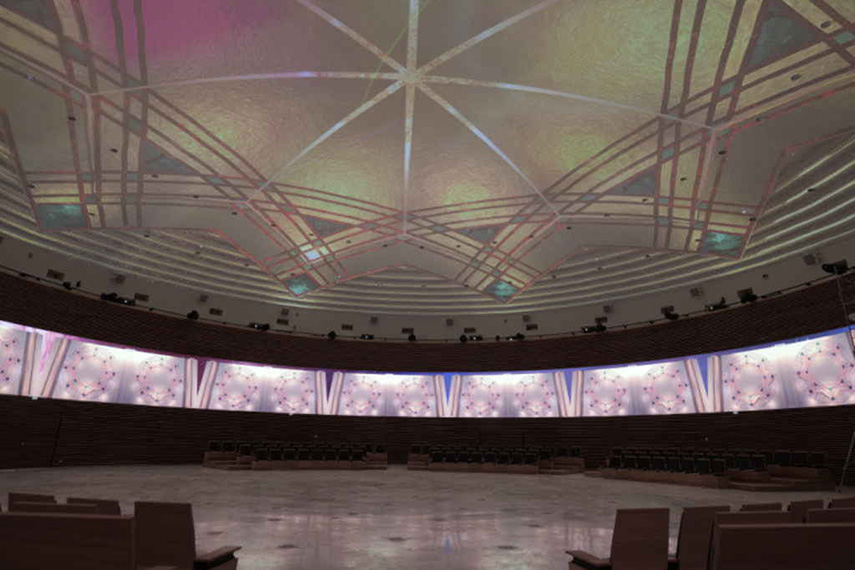

Видеоэкран имеет габариты 87,84 х 2,7 метров и состоит из 915 LED-панелей Samsung IFH-E с шагом пикселя 2,5 мм, скомпонованных в конфигурации 183 x 5. Для его инсталляции была задействована кастомная монтажная система Peerless-AV Seamless dvLED. На этапе проектирования интегратор создал в программном обеспечении трехмерную BIM-модель дисплея, где были учтены все неровности стен. После этого модель отправили Peerless-AV и на ее основе на калифорнийском заводе компания произвела необходимый комплект для построения крепежной конструкции. Чтобы получить идеально точное сопоставление светодиодных панелей и однородность экрана, созданная монтажная система снабжена механизмами настройки положения панелей по трем осям, а сама рама для установки кабинетов зафиксирована на 184 колоннах.

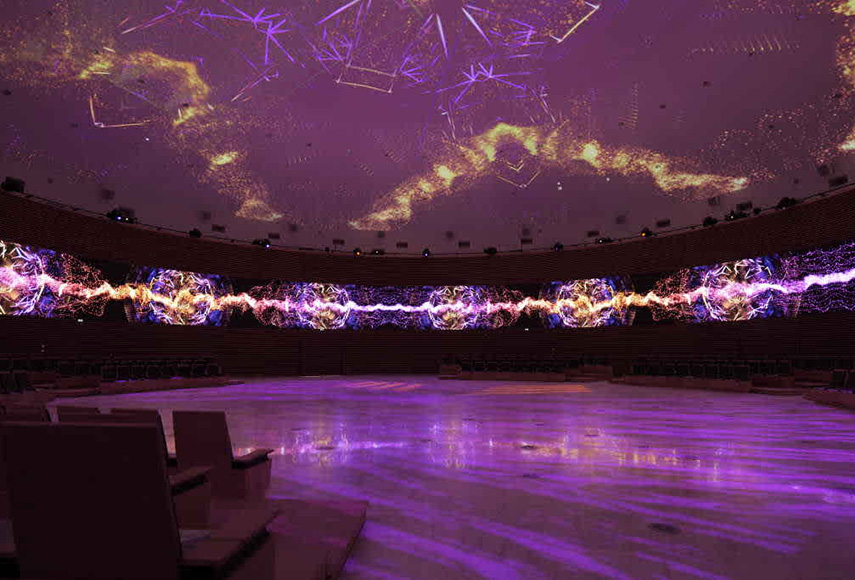

Дополняют систему видеоотображения 24 лазерных проектора Christie Crimson яркостью 30 000 люмен, которые размещены по периметру помещения над видеостеной и засвечивают потолок. Воспроизведение контента осуществляется в инсталляции с помощью медиасервера Modulo Pi Kinetic. Съемку присутствующих в зале спикеров для последующего вывода на экран выполняют PTZ-камеры Sony. В состав системы распределения сигналов входят процессоры видеостен Analog Way Aquilon и Extron Quantum Ultra, модульные цифровые матричные коммутаторы Extron XTP II 3200 и XTP II 6400, а также видеомикшер Blackmagic Design ATEM Production Studio 4K.

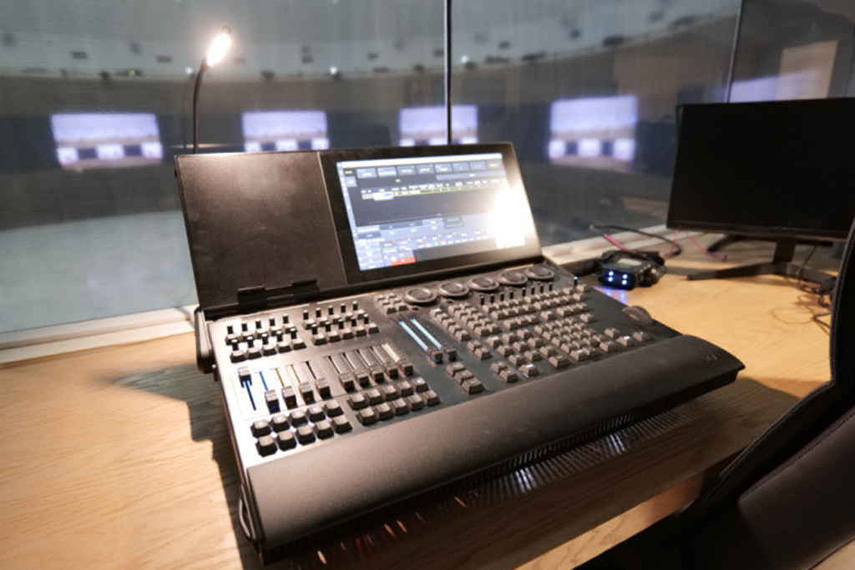

Для озвучивания зала была применена система иммерсивного звука L-Acoustics L-ISA, сформированная из громкоговорителей Syva и X8, сабфуферов KS28, SB15M и процессоров LA4X. Помимо нее в помещении имеется комплект встраиваемых потолочных громкоговорителей TOA EN54, беспроводная микрофонная система Shure Axient Digital с микрофонами Shure ULX («гусиная шея»), Dante-интерейсы Rio 1608-D2 и цифровые микшерные консоли Yamaha CL5 и CL1. Распределение аудиосигналов осуществляется на объекте по протоколам Dante, AVB и Madi.
Отзывы интегратора и производителя
Комментирует Юнес Ханнаш, руководитель проектов и бизнес-менеджер компании Cegelec Maroc:
«Созданная на этапе проектирования BIM-модель, которая с точностью до миллиметра воссоздает геометрию помещения и желаемый конечный вид светодиодной видеостены, учитывая ее высоту, ширину, радиус кривизны и другие важные детали, помогла нам упростить задачу по подбору размера и формы монтажной конструкции, способную даже с учетом ряда технических ограничений инсталляции выдержать гигантский 87-метровый экран. Чтобы компенсировать неровности круглой стены, служащей основой для крепления несущая конструкции, Peerless-AV пришла в голову гениальная идея использовать приспособление для получения идеального круга и с его помощью производить выравнивание».
Дополняет Томас Каят, менеджер по работе с ключевыми клиентами в Samsung:
«Монтажная система Peerless-AV Seamless dvLED имеет чрезвычайно высокие допуски. Поверхности пластин были обработаны с точностью до четырех знаков после запятой, что позволило создать угол кривизны 178,2871 градуса. Это помогло добиться идеально ровного экрана и сопоставления LED-панелей с точностью до пикселя. Успех здесь на 50% процентов зависел от самой конструкции и на 50% от опыта интегратора. Требовалось очень тщательно изучить все детали проекта и крайне деликатно производить установку кабинетов, используя для работы антистатические перчатки. В итоге все отлично справились со своими задачами и заказчик остался полностью доволен результатом».
