Исходные данные
Компании «Шоу-Мастер» и «АРИС» произвели техническое оснащение расположенного в Краснодарском крае ВДЦ «Смена», обеспечив соответствующее звукоусиление для проведения речевых и музыкальных мероприятий. Специалисты «АРИС» выполнили натурные измерения, выдав заключение по акустике помещения, акустическое проектирование в программе EASE, предоставив рекомендации по акустическим материалам, электроакустическое проектирование, просчет нескольких концепций озвучивания с применением продукции различных брендов, поставку, настройку оборудования и пуско-наладочные работы. Установка и расключение системы были осуществлены монтажной бригадой интегратора «Шоу-Мастер».

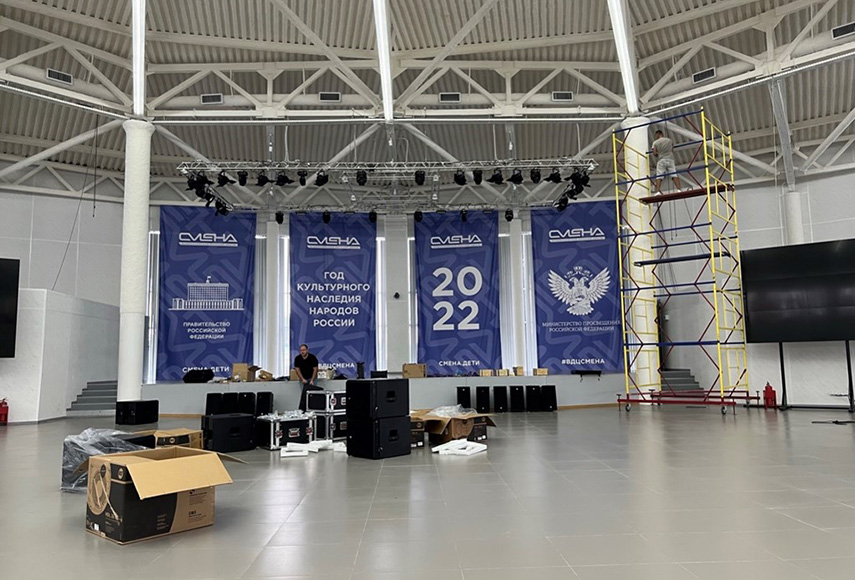

Зал «Форум», в котором проходят конференции, лекции, семинары, праздники и концерты Всероссийского детского центра «Смена», представляет собой отдельно стоящее здание. Это круглое, симметричное относительно продольной оси помещение диаметром 43 метра с балконом со зрительскими местами. Его потолок купольной формы изнутри облицован металлическими профилированными листами, стены покрыты гладкими гипсокартонными панелями, имеется большая площадь остекления. Куполообразный потолок и гладкие звукоотражающие поверхности стен требовали коррекции акустики помещения.
Реализация проекта
На первом этапе работ специалисты «АРИС» провели в пяти точках зала измерения значений импульсных откликов помещения и определили время реверберации (RT 60). Отклики записывались с помощью акустического анализатора NTI XL2. В качестве источника тестовых импульсных аудиосигналов (ИТС) использовался звук лопающегося воздушного шарика. Усредненная величина времени реверберации зала составляет 3,3 секунды. Пик RT60 находится в СЧ-диапазоне 500 ÷ 2000 Гц, а в области НЧ-СЧ достигает 4,8 секунд, что втрое превышает нормативные показатели. Из-за этого проявляется слышимое эхо, что является серьезным акустическим дефектом. Для приведения акустики помещения к норме рекомендован акустический расчет и применение звукопоглощающих материалов.

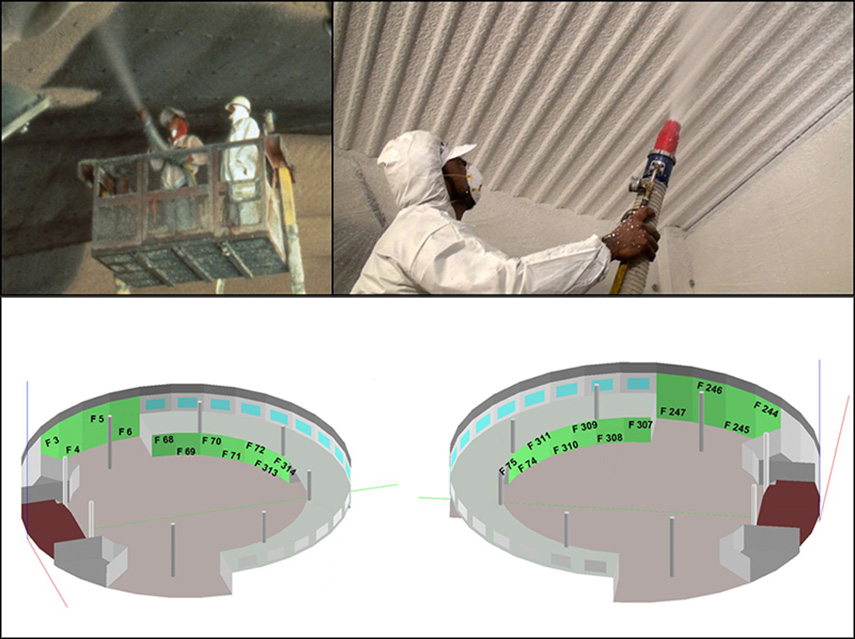

Во время осуществления акустического расчета в программе EASE 4.4 были построены контурная модель помещения, а затем 3D-модель, где каждой поверхности приданы свойства материала, из которого она состоит. На основе этого специалисты сформировали рекомендумые меры по приведению времени реверберации к норме: напыляемые материалы на купол и акустические панели на стены.

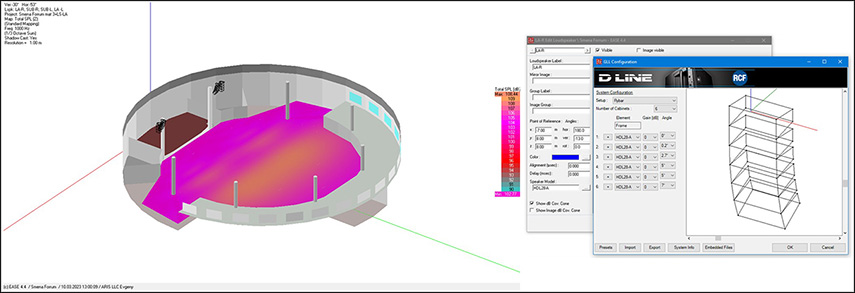

На стадии электроакустического расчета была выбрана концепция озвучивания помещения линейными источниками звука по принципу лево-право. Чтобы подтвердить правильность решения, инженеры-акустики провели электроакустическое моделирование (также в программе EASE 4.4). В уже построенную модель с заданными свойствами поверхностей были помещены «акустические слепки» громкоговорителей, так называемые GLL-файлы (для моделей RCF HDL 28-A), а после – смоделировано их звуковое поле.

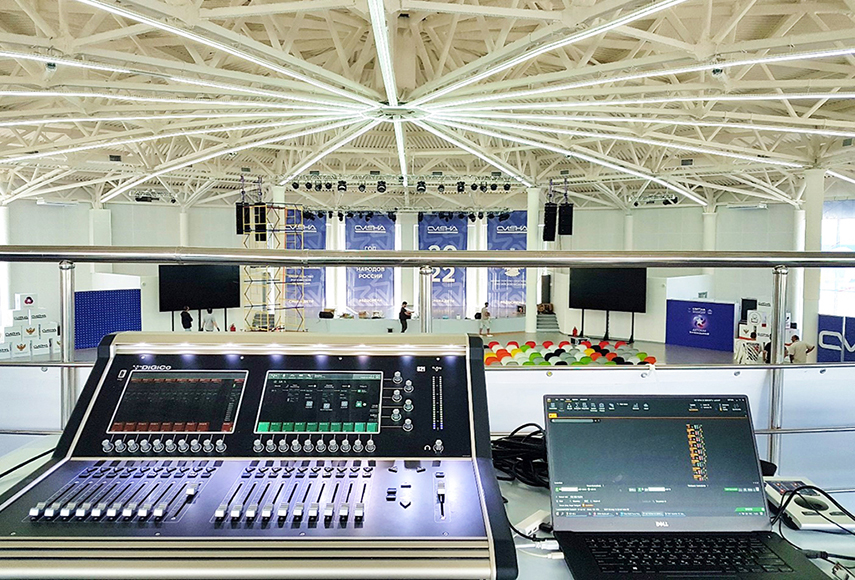

Для построения системы маршрутизации и управления звуком на объекте применена микшерная система DiGiCo S21 с тремя интерфейсными модулями A 168. Задействованные в проекте линейные массивы и сабвуферы RCF поддерживают проприетарный протокол управления RCF RDNet, который дает инженеру и пользователю развитые инструменты контроля и мониторинга СЗУ.

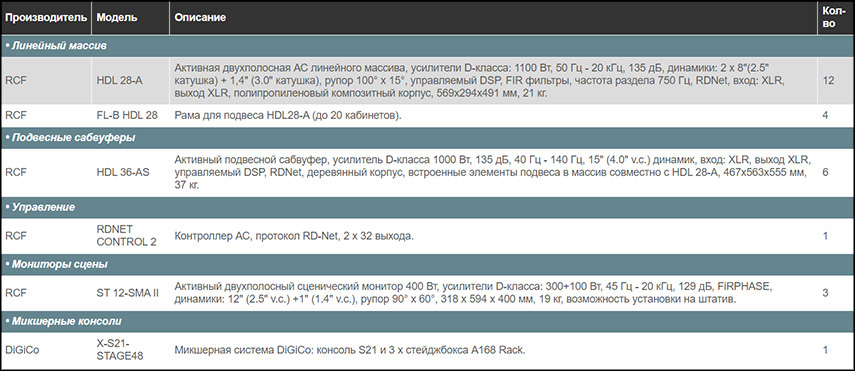

Общий список использованного оборудования:
