Исходные данные

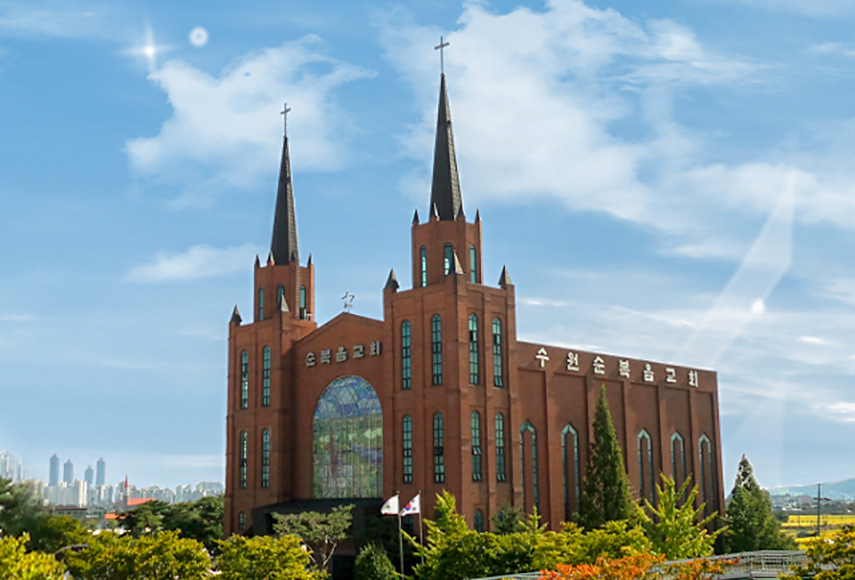

Церковь Полного Евангелия в Сувоне после 30 лет непрерывной работы провела капитальный ремонт помещений и обновление технического оснащения. Разработкой аудиовизуальных систем для объекта занималась компания Ingang Audio, а их реализацией – интегратор S.L. Sound AV.
Реализация проекта

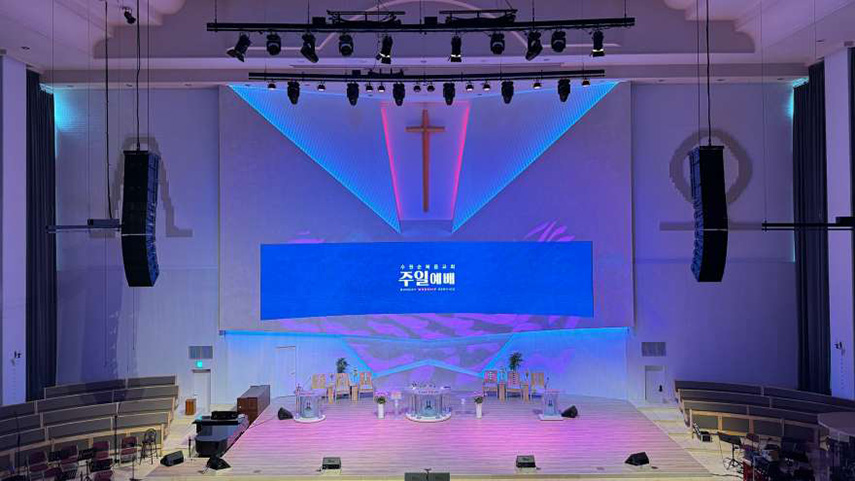

Главный зал церкви имеет длину 42 метра и ширину 30 метров, что позволяет вместить до 1200 прихожан. Чтобы каждый из них мог отчетливо слышать выступления пастора, хора и музыкантов, в помещении требовалось установить качественную систему звукоусиления и произвести коррекцию его акустических характеристик. Перед началом работ в программном обеспечении Meyer Sound MAPP 3D была разработана подходящая под задачи объекта конфигурация и выбраны точки размещения громкоговорителей. Основой системы стали две колонны линейных массивов Meyer Sound, состоящие из восьми 9-дюймовых элементов LEOPARD и двух 18-дюймовых низкочастотных элементов 900-LFC каждая. При помощи подвесов они были размещены слева и справа от сцены, что позволяет им покрывать звуком как сидячие места в зале, так и балконы.
Для озвучивания пространства под балконами были применены четыре дополнительных компактных громкоговорителя Meyer Sound ULTRA-X40, закрепленных под потолком. Еще несколько ULTRA-X40 с потолочной установкой были задействованы как система мониторинга для хора из 70 человек, расположенного справа от сцены. В систему сценического мониторинга вошли напольные мониторы MJF-208 и MJF-210. Для пастора на кафедре разместили еще две акустические системы MM-4XP. Все использованные в инсталляции громкоговорители централизованно управляются с помощью сетевого аудиопроцессора Galileo Galaxy 816. Он обеспечивает их согласованную работу, контролирует требуемое количество усиления и снабжен пресетами для быстрого вызова предустановленных интегратором настроек.
Для снижения в помещении повышенного уровня реверберации, негативно влияющего на разборчивость речи и музыки, были применены 13-метровые занавески из звукопоглащающего материала, покрывающие в нескольких местах стены от пола до потолка, а также комплект из диффузоров и акустических панелей, прикрепленных к стене за сценой и потолку.
Подзвучивание хора осуществляется в церкви четырьмя конденсаторными микрофонами Neumann KM184, установленными под потолком на балконах. За захват звука скрипок и пианино отвечают конденсаторные микрофоны DPA d:vote Core 4099. Для остальных музыкантов и перкуссиониста выделены Røde NT55, Neumann KM185 и Shure Beta. Дополняет парк микрофонов беспроводная микрофонная UHF-система Shure с активными направленными антеннами UA874, предназначенная для пастора и других священнослужителей.
Все сигналы с микрофонов заведены в находящиеся слева и справа от сцены стейдж-боксы Midas DL231, от которых поступают в микшерную консоль Midas Heritage D HD96-24, размещенную в контрольной комнате в противоположной от сцены стороне. Для трансляции аудиосигналов в сеть во время проведения прямых трансляций микшер расширен звуковой картой Klark Teknik KT-DANTE64, предоставляющей 64 выходных канала Dante. От нее поступают в конвертор Klark Teknik DN9680 и отправляются по оптоволоконному кабелю.

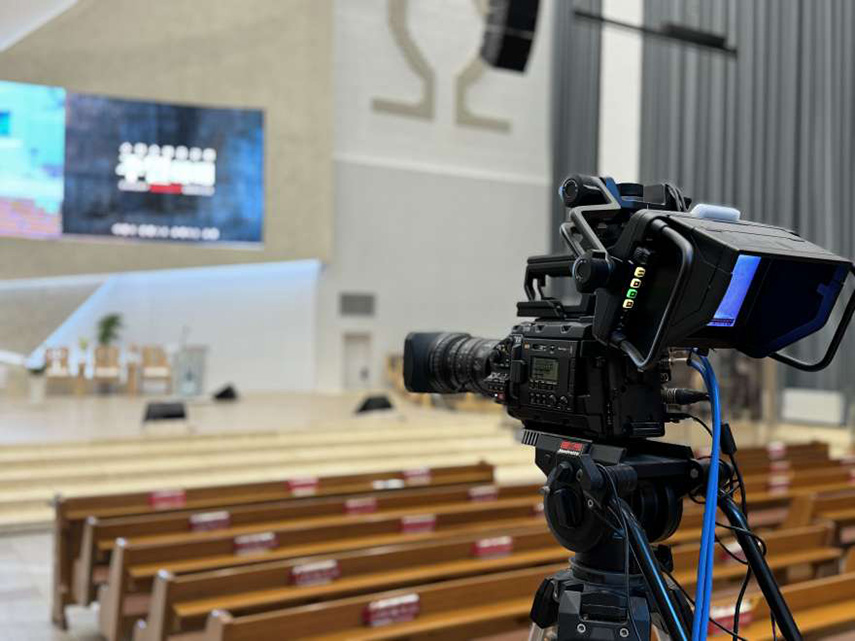

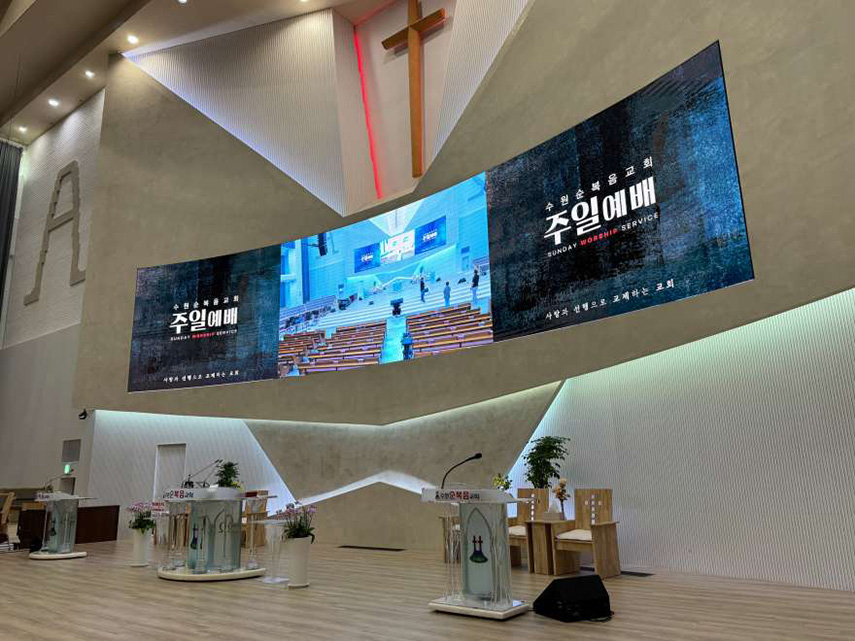

Над сценой интегратор разместил комплект светодиодных прожекторов, управляемых с панели Pearl Tiger, а в ее задней части – изогнутую LED-видеостену с шагом пикселя 2,5 мм, имеющую размер 13,25 x 3 метра. Дополнительно в этому в вестибюле и ряде других помещений церкви есть несколько HD-дисплеев. Контент на все средства видеоотображения поступает из видеомикшера Blackmagic Design ATEM 4 M/E, который расположен в отдельном помещении для видеопроизводства. Видеосигналы в него поступают с двух камер Blackmagic HD 4K, четырех PTZ-камер Panasonic, управляемых с контроллера AWRP150, и от воспроизводящих контент компьютеров (через усилитель-распределитель Kramer VM-100 и цифровой масштабатор VP-791). Для стабильной работы оборудования в помещении для видеопроизводства предусмотрены автоматический регулятор напряжения и секвенсор питания Leem NS-85.
Отзыв заказчика
Комментирует Чун Тау Хён, звукорежиссер Церкви Полного Евангелия в Сувоне:
«Мы провели тестирование систем звукоусиления нескольких брендов и по результатам теста пришли к выводу, что громкоговорители Meyer Sound обеспечивают в наших условиях наилучшее качество и четкость звука. Ремонт церкви производился поэтапно, чтобы в ней можно было продолжать проводить службы в сокращенном формате. До ввода в эксплуатацию линейного массива LEOPARD мы временно использовали для озвучивания помещения два компактных громкоговорителя ULTRA-X40 и были впечатлены тем, какую мощность способны развивать эти два 8-дюймовых точечных источника. Но еще большей производительностью обладает наша новая система. Для достижения необходимой громкости нам достаточно лишь половины ее мощности, что оставляет большой потенциал для проведения самых масштабных мероприятий».
