Исходные данные

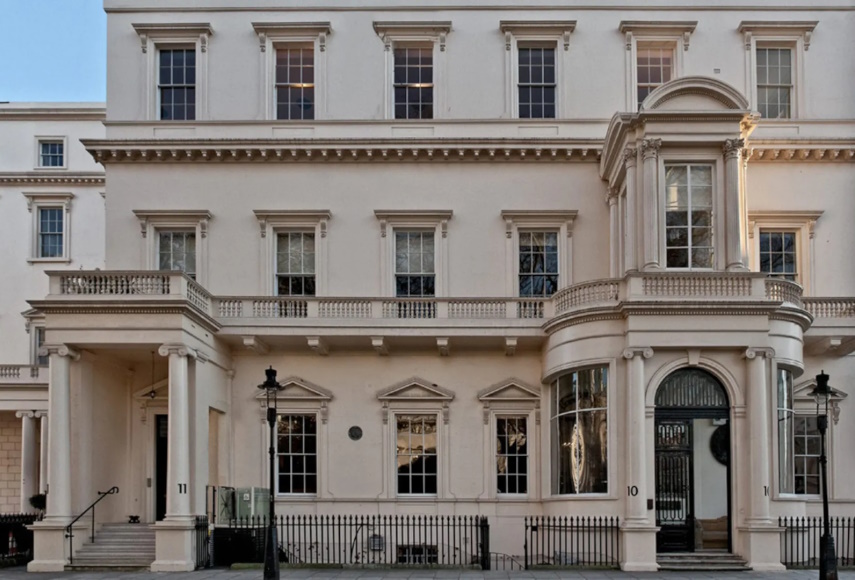

Британская академия поручила архитектурной компании Wright & Wright разработать и реализовать проект по модернизации подвала с коридорами и небольшими комнатами площадью около 500 м2, расположенного в занимаемом ей здании в центре Лондона, в пространство для проведения мероприятий, которое можно было бы сдавать в аренду сторонним арендаторам. Изначально предполагалось создание одного зала вместимостью 200–300 мест с балконом и боковыми зонами для отдыха, но с наступлением пандемии клиент пересмотрел концепцию в сторону трех помещений меньшего размера, получивших названия Wohl Gallery, Lecture Room и Shape Room. Они похожи между собой стилистически, но оборудованы по-разному. Для разработки проекта по мультимедийному оснащению объекта был привлечен AV-консультант, а контракт на его реализацию получил интегратор Media Powerhouse.
Реализация проекта

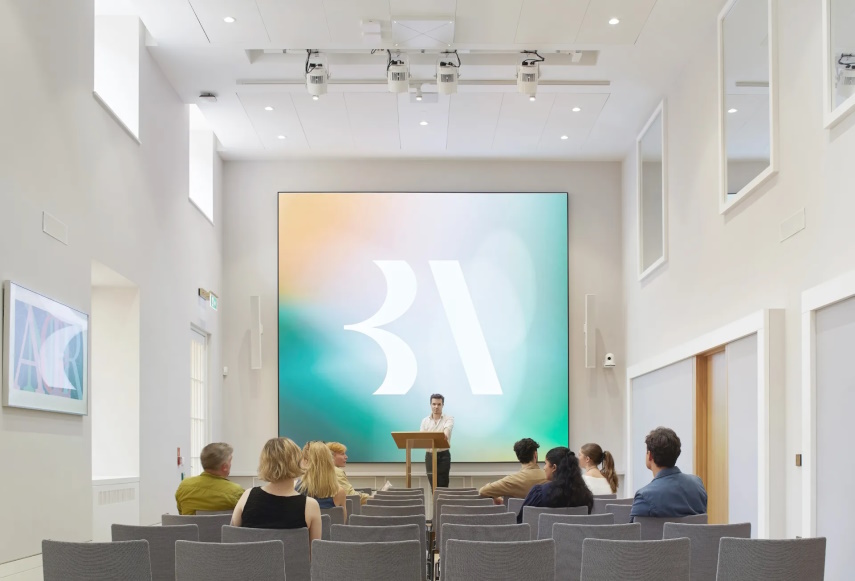

Центральным средством отображения Lecture Room является большая видеостена Sharp/NEC с нестандартным соотношением сторон 1:1 и разрешением HD. Она сформирована из LED-панелей LED-FE019i2 с шагом пикселя 1,9 мм и управляется видеопроцессором NovaStar MCTRL. Первоначально заказчик хотел покрыть экраном одну из стен помещения целиком, чтобы он занимал все пространство от стены до стены и от пола до потолка, но на этапе разработки проекта стало понятно, что в стене находится система отопления, вентиляции и кондиционирования воздуха, поэтому размеры средства отображения были сокращены до 4 х 4 метра.
Основой системы звукоусиления стали встроенные в стены громкоговорители d&b audiotechnik, подключенные к усилителям того же бренда. Для захвата голосов присутствующих в Lecture Room предусмотрены микрофонные массивы Sennheiser TeamConnect 2, установленные под потолком на высоте 5 метров, и беспроводные микрофонные системы Sennheiser SpeechLine с комплектом ручных передатчиков. Обработка аудиосигналов осуществляется здесь с помощью цифрового аудиопроцессора Q-SYS Core 510i DSP.
Для захвата видео, необходимого для проведения сеансов видеконференцсвязи, трансляций и записи мероприятий, применяются PTZ-камеры Panasonic AW-UE50. Транслироваться видеопотоки могут как в сеть, так и между всеми тремя помещениями. Распределение видеосигналов в рамках зала, а также объединение всех залов в единую систему распределения производится на базе кодеров и декодеров Crestron NVX. Система автоматизации Lecture Room построена на основе управляющего процессора Crestron CP4N, а ее интерфейс выведен на настенную тач-панель Crestron TSW-770. Чтобы обеспечить гибкость подключения, которая бы подходила для событий различного формата, были развернуты настенные интерфейсные панели QSC Atterotech UND6IO-BT. Для удобства подключения к вспомогательной системе прослушивания в каждой комнате доступен специальный штрих-код.

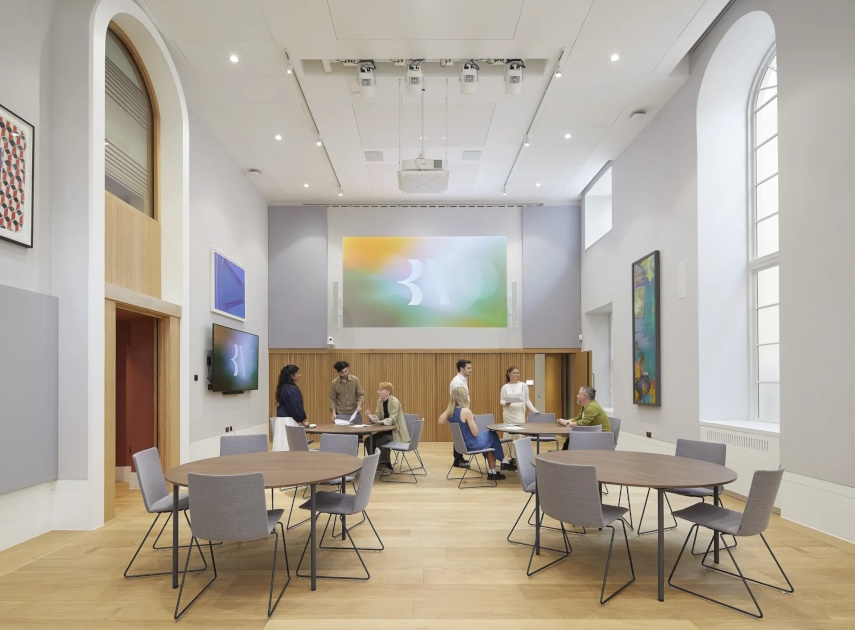

В Wohl Gallery вместо видеостены для демонстрации контента используется проектор Epson EB-PU2220W яркостью 20 000 люмен. Выбор в пользу проекции был сделан по соображениям бюджета и из-за того, что такой экран при выключенном проекторе не привлекает к себе такого внимания, как дисплей. В качестве дополнительного средства отображения в помещении присутствует видеопанель LG 65UR640S, под которой установлен видеобар Bose VB1 для проведения видеоконференций. Воспроизводят звук настенные громкоговорители d&b audiotechnik, захватывают – потолочные микрофонные массивы Sennheiser TeamConnect 2 и радиомикрофонная система Sennheiser SpeechLine. Распределение сигналов и управление здесь осуществляются также, как и в Lecture Room – с помощью оборудования Crestron и Q-SYS. В состав системы освещения вошли светодиодные парблайзеры Martin ELP PAR, вращающиеся головы Martin ERA 300 Profile, DMX-сплиттеры Chauvet RDMXSplitter8, световой контроллер Entec SPLAY и консоль Zero 88 FLX S48.

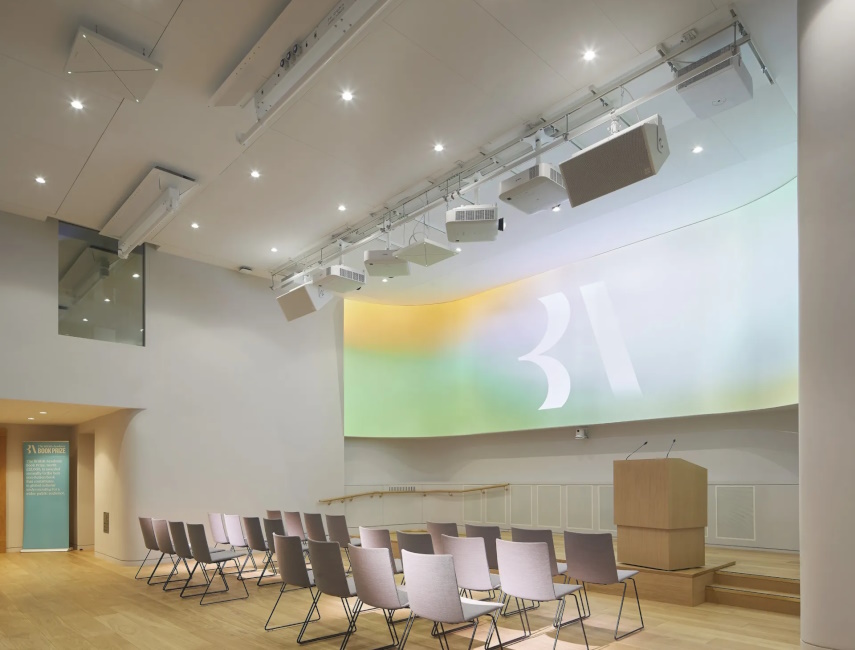

В пространстве Shape Room, предназначенном для лекций и выступлений, был развернут 12-метровый изогнутый проекционный экран. Для его создания изготовили кастомную конструкцию, окрасив ее в тот же цвет, что и стены. Засвечивают экран, позволяя выводить контент с разрешением до 4350 x 1200 пикселей, в том числе в режиме «картинка в картинке», четыре проектора Epson EB-PU2220W, размещенные на ферме под потолком. Для установки дополнительного оборудования есть моторизованные осветительные подъемники De Sisti, которые могут быть опущены или подняты на любую необходимую высоту. Удобство подключения обеспечивают предусмотренные на них порты LAN, DMX, аудиоразъемы и разъемы питания.
Система звукоусиления включает встроенные в стены акустические системы d&b audiotechnik, расположенные на ферме сабвуферы d&b, питающие их усилители и цифровой микшер Yamaha QL1A. На сцене есть изготовленная на заказ перемещаемая кафедра с двумя микрофонами для выступлений. Для записи и трансляции событий доступны PTZ-камеры Panasonic AW-UE50, размещенные спереди, сзади и по бокам помещения. Система автоматизации Crestron здесь подключена к системе управления освещением Lutron, которая может поднимать/опускать моторизованные жалюзи для затемнения.
К Shape Room примыкает диспетчерская. Смотреть что происходит в этом зале можно через небольшое окно, в остальных – принимая сигналы с PTZ-камер. Единая для всех трех помещений система Digital Signage с медиаплеерами TriplePlay SP2 управляется из диспетчерской через систему распределения контента TriplePlay. KVM-возможности предоставляют IP KVM-удлинители Adderlink ALIF4001. Для трансляции видео применяется система видеопроизводства Epiphan Pearl-2, для записи – рекордер Blackmagic Hyperdeck Studio. Дополняют оснащение диспетчерской видеомикшер BlackMagic Design ATEM 1 M/E, коммутатор ATEM Constellation и видеопроцессор Multiview 4.
Сеть Ethernet построена на объекте с применением сетевых коммутаторов Netgear GS305EPP. Для подключения к сети аудиоустройств применяются Dante-аудиоинтерфейсы Extron AXI44.
