Исходные данные

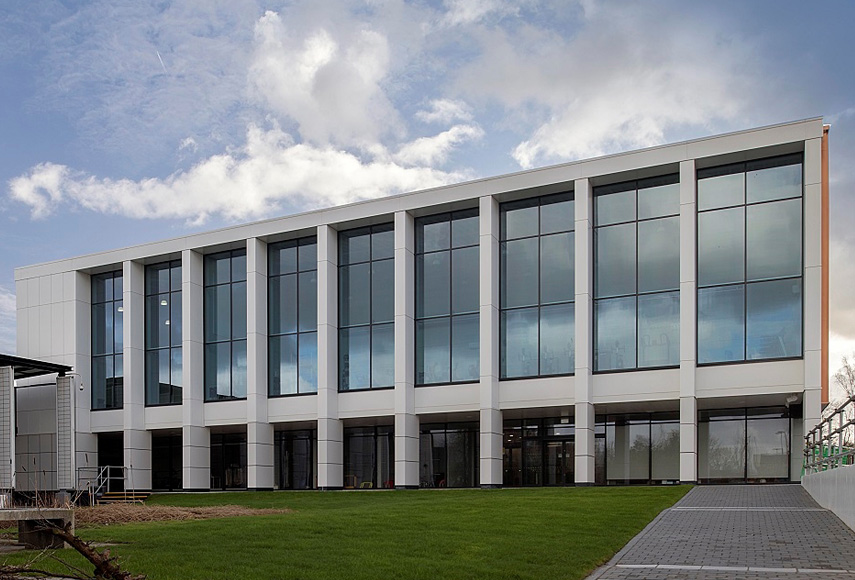

Манчестерский колледж, являющийся крупнейшим в Великобритании образовательным учреждением среднего профессионального образования, модернизировал свой зал заседаний для руководителей и четыре небольших конференц-зала. Во всех помещениях был осуществлен ремонт, а главном зале – перепланировка. Помимо этого, зал заседаний требовалось подготовить к проведению гибридных встреч с участием лично присутствующих и удаленно расположенных сотрудников, а конференц-залы – к организации сеансов видеоконференцсвязи. Разработка и реализация проекта по мультимедийному оснащению объекта была поручена системному интегратору IDNS.
Реализация проекта

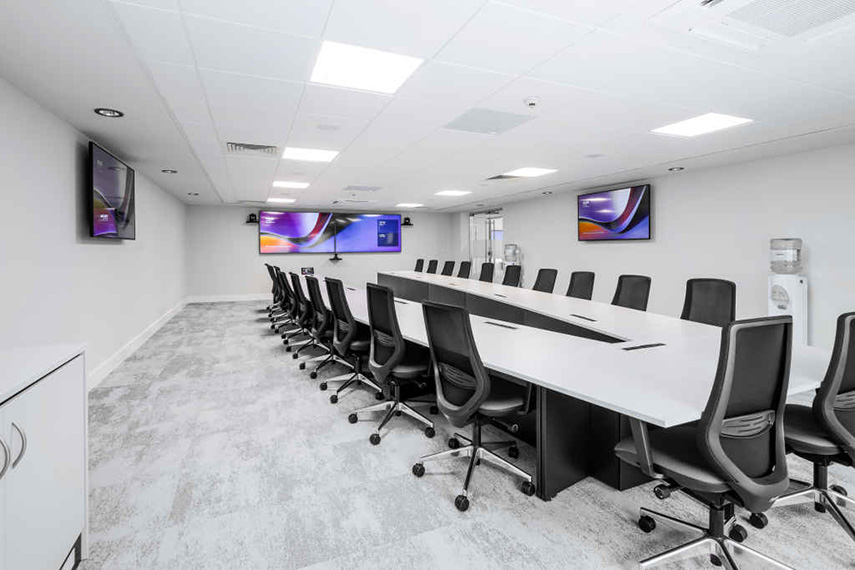

В зале заседаний для руководителей вместимостью 26 человек была развернута система видеоконференцсвязи Lenovo ThinkSmart Core Teams Room, состоящая из вычислительного модуля с предустановленной ВКС-платформой Microsoft Teams и тач-панели для управления конференцией. Для захвата видео интегратор задействовал три камеры: одну широкоугольную модель Panasonic с фиксированным углом обзора для съемки общего плана и две PTZ-камеры AVer с зумом и системой автоматического отслеживания выступающих для съемки крупных планов. Захват голосов выступающих производят потолочные микрофонные массивы Shure MXA910W, а воспроизведение звука – встроенные в потолок громкоговорители Shure MXN5W-C.
Обработка и маршрутизация аудиосигналов осуществляются с помощью DSP-процессора QSC Core 8, управление которым выведено на сенсорную панель c Extron LinkLicense. Чтобы присутствующие хорошо слышали друг друга, в помещении реализована система Voice Lift, усиливающая речь только в удаленных от говорящего частях зала. Помимо этого, интегратор создал систему автоматического наведения камер по голосу. Когда кто-то начинает говорить, PTZ-камера AVer производит фокусировку на говорящем, зуммирование для получения крупного плана и кадрирование.
Центральным средством видеоотображения в зале является сдвоенный дисплей Samsung QB Series, позволяющий использовать в программном обеспечении для видеоконференцсвязи Teams Rooms схему организации собраний Front Row, в которой изображения удаленных участников выводятся в виде галереи в нижней части экрана, а над ними располагаются повестка дня, чат, презентации и прочее. Два дополнительных дисплея Samsung QB Series установлены на боковых стенах, чтобы все присутствовавшие могли видеть собеседников или презентации.
Для вывода контента на экраны доступно проводное подключение через порты HDMI или беспроводное через BYOD-систему. Видео со всех трех камер и презентационный контент поступают в систему распределения сигналов на базе коммутаторов Inogeni Cam300 и Inogeni Toggle. Для комфортной работы руководства установлен стол нестандартной формы, изготовленный по индивидуальному заказу компанией Quadra AV Furniture.

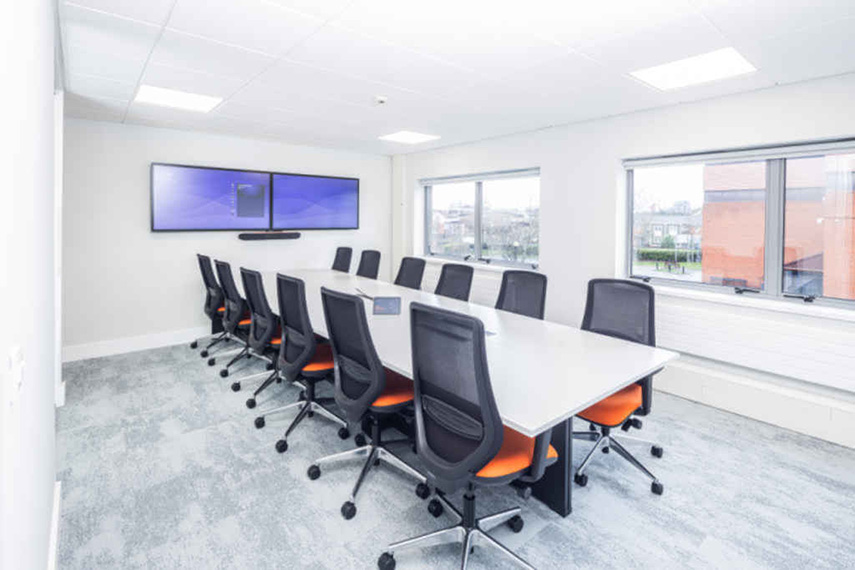

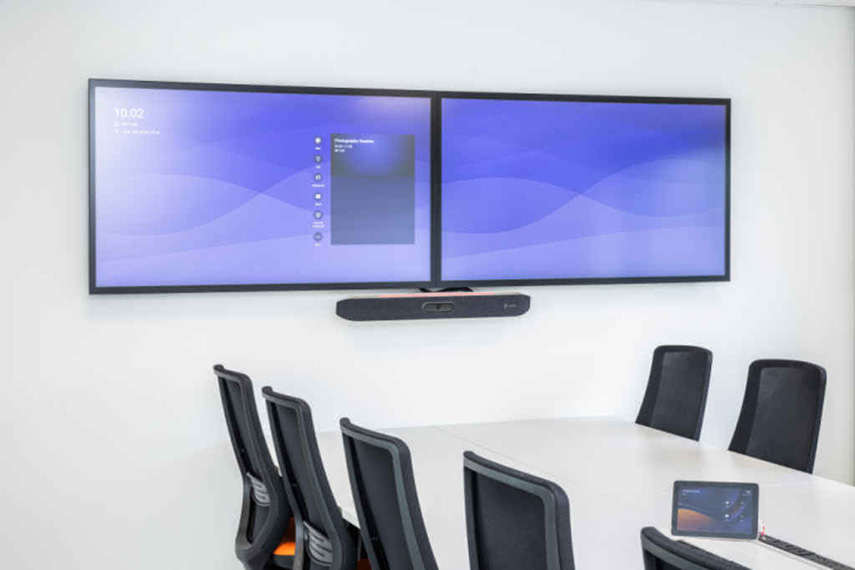

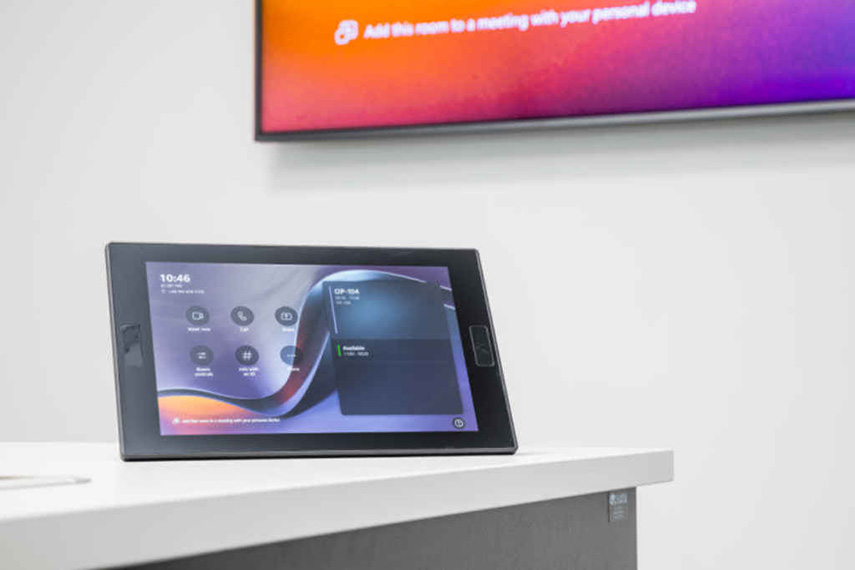

В трех соседних конференц-залах для проведения видеоконференций вместимостью 7 человек каждый интегратор развернул идентичные конфигурации оборудования. Они состоят из двух состыкованных между собой 43-дюймовых дисплеев Samsung QB Series для использования схемы организации собраний Teams Rooms Front Row, подключенных к Digital Signage платформе MagicINFO для централизованного вывода контента, видеобара Polycom X30 с широкоугольной камерой, обеспечивающей охват всего помещения, и сенсорной панели Polycom TC8 для управления конференцией. В четвертом имеющемся в колледже конференц-зале на 12 человек были установлены 65-дюймовая интерактивная панель QB65H-TR, видеобар Poly X50 и стол Quadra AV Furniture.
Отзыв интегратора
Комментирует Стивен Мэсси, руководитель проекта в IDNS:
«Это был проект, в котором тщательно продуманы как мультимедийное оснащение, так и мебель с дизайном интерьера. Все кабели аккуратно проложены так, чтобы их не было видно, стойка с оборудованием в зале заседаний вынесена в отдельное помещение, а все, что не удалось вынести, спрятано под столом. Клиент хотел получить гибкую конфигурацию с возможностью проведения проводных и беспроводных презентаций, обеспечить равные возможности для участия в гибридных конференциях для удаленных и лично присутствующих спикеров и при этом получить максимально простое и интуитивно понятное управление всем этим. В реализованной нами системе для проведения встречи достаточно просто нажать на сенсорном экране кнопку «Начать собрание», а для проведения презентации выбрать соответствующий режим и подключиться единственным кабелем HDMI или установить беспроводное соединение».
