Исходные данные

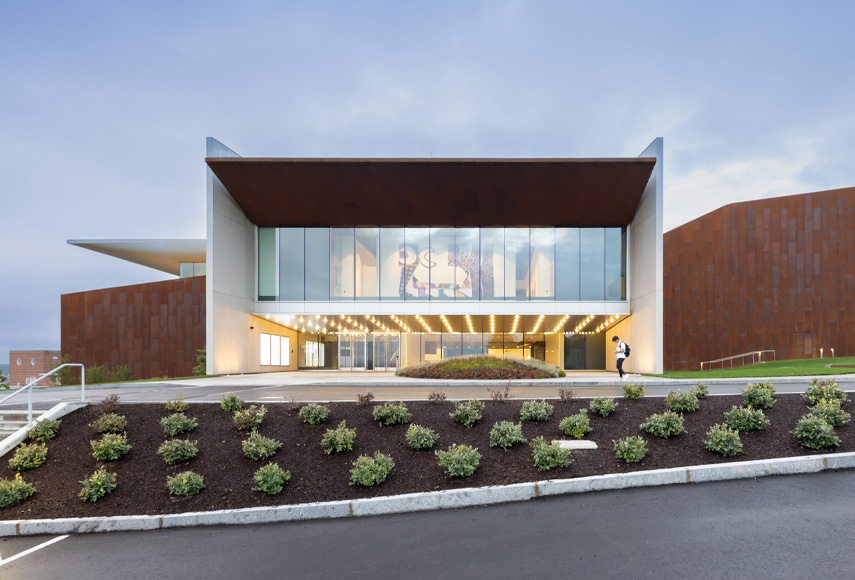

Колледж Святого Креста, являющийся одним из старейших в США учебных заведений подобного формата, открыл на территории своего кампуса в Вустере, штат Массачусетс, новый центр исполнительских искусств Prior. Его здание было построено компанией Dimeo по проекту архитектурного бюро Diller Scofidio + Renfro, а за мультимедийное оснащение объекта и создание сетевой инфраструктуры отвечал интегратор Metinteractive. В центре на площади 7804 м2 разместились: концертный зал на 400 мест, театральная студия, галерея Cantor Art Gallery, мультимедийная лаборатория, большая и малая репетиционные площадки, студии звукозаписи и видеопроизводства. Все они соединяются с центральной зоной «Улей», куда можно попасть из любого помещения.
Реализация проекта
Перед началом построения мультимедийной системы интегратор спроектировал и реализовал сетевую инфраструктуру, которая охватила все здание. В ее основу легли коммутаторы NETGEAR M4300 и оптические кабели. Затем на ее базе с применением решения QSC Q-SYS была организована система AV over IP, позволившая передавать видео, звук и управляющие команды в любое помещение центра. Аудиосигналы на объекте транслируются по протоколу Dante, а их распределение контролируется при помощи сенсорной панели QSC.

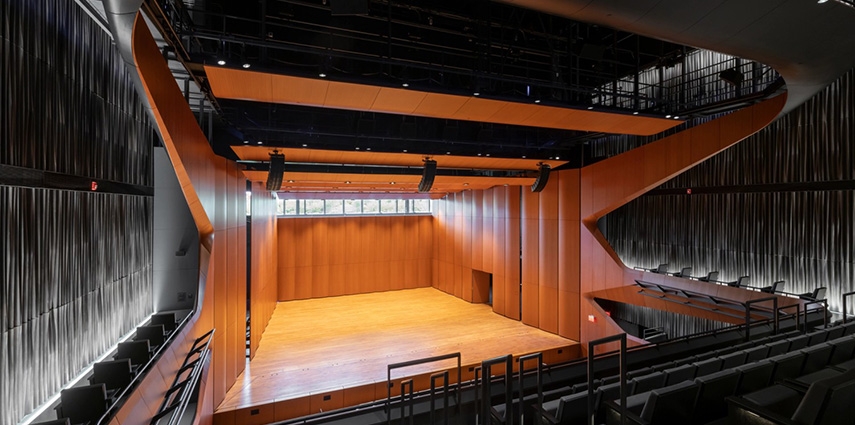

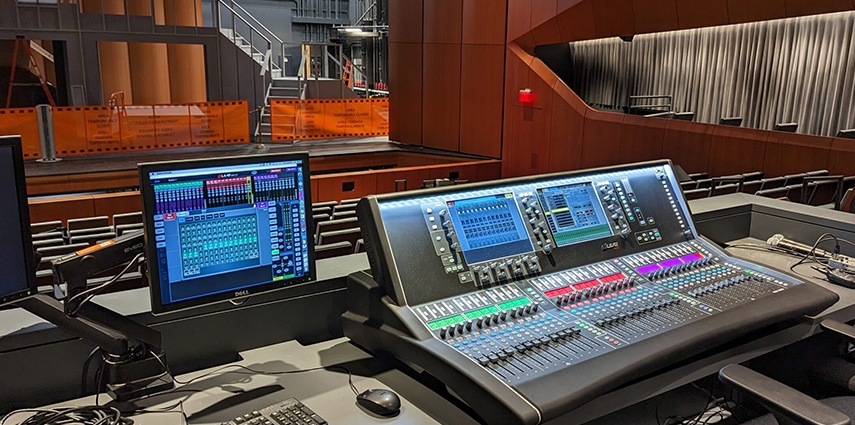

Система звукоусиления концертного зала Prior Performing Arts Center построена на основе линейных массивов d&b audiotechnik. Для микширования здесь применяется цифровая аудиоконсоль Allen & Heath DLIVE S7000. В нее по Dante поступают аудиосигналы из интерфейсной панели на сцене и интерфейсного модуля в рэковой стойке с оборудованием.

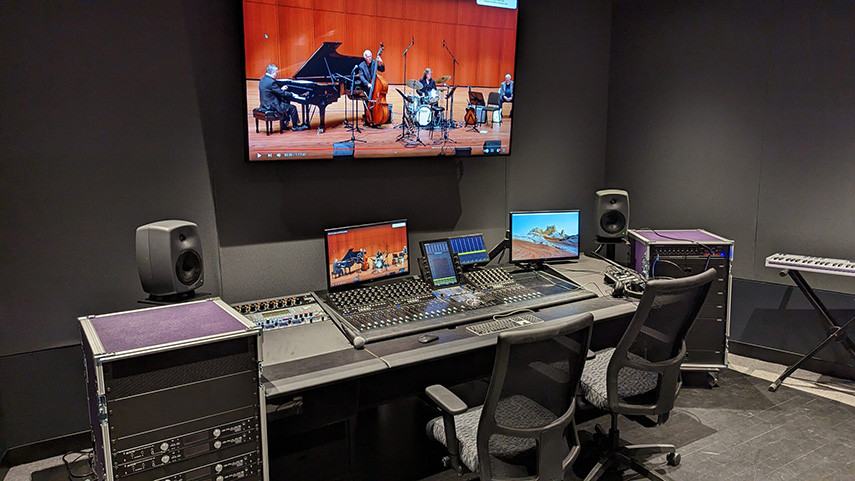

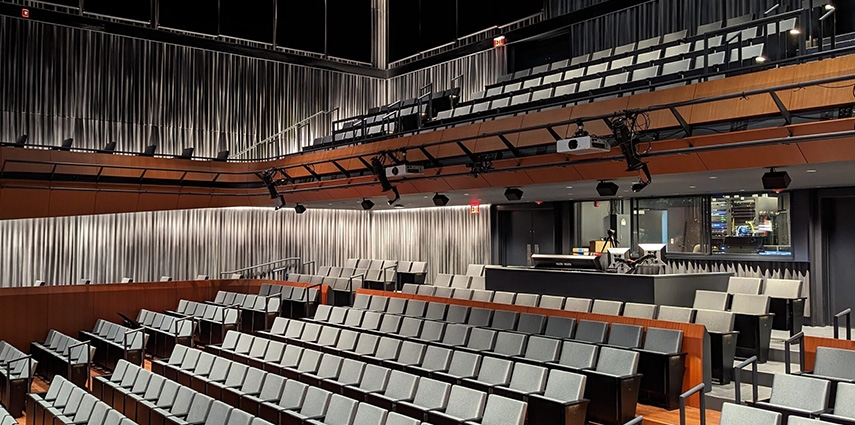

Театральная студия получила громкоговорители QSC, консоль Allen & Heath DLIVE S3000 и интерфейсные панели на уровне сцены и подиумов. В студии звукозаписи был установлен ПК с программно-аппаратным комплексом Avid ProTools, микшерный пульт Avid S4 и мониторы Genelec.

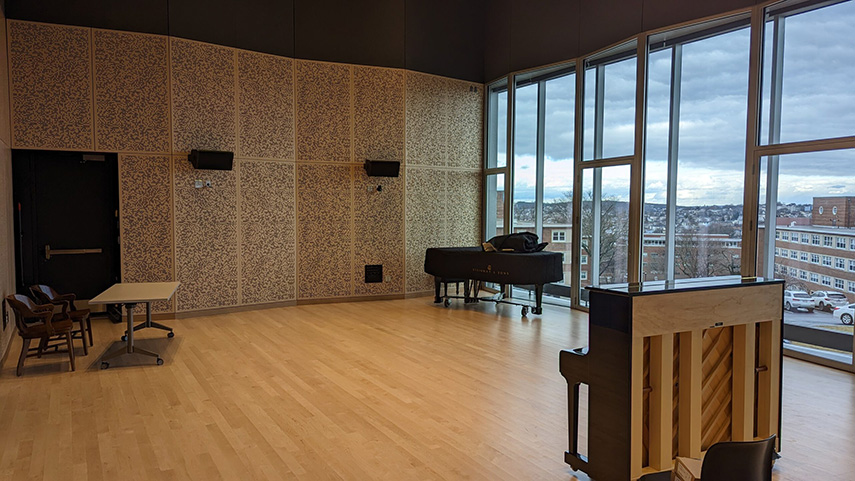

В концертном зале, театре-студии и небольшом репетиционном зале интегратор инсталлировал камеры Marshall Electronics, видеосигналы с которых отправляются в сеть кампуса, а затем могут быть выведены на различных экранах центра: системе Digital Signage из трех светодиодных дисплеев в «Улее», проекционных системах в концертном зале и мультимедийной лаборатории или отдельно расположенных дисплеях по всему зданию. Все системы видеоотображения были построены на 4K-панелях Samsung с диагоналями 55, 65 и 86 дюймов. В состав проекционных систем вошли лазерники Panasonic, экран Da-Lite (размер 4,8 х 3 метров) в концертном зале и моторизированный экран Da-Lite Wireline Advantage в мультимедийной лаборатории.
Дополнительно по всему центру развернули систему оповещения с пейджинговой станцией Metinteractive, снабженной микрофоном и кнопками с подсветкой для выбора разных зон. На всех этапах работы над проектом интегратор тесно взаимодействовал со строителями и дизайнерами, поэтому совместная команда смогла найти оптимальные точки установки оборудования и пути прокладки кабельной инфраструктуры.
Отзыв интегратора
Комментирует Рич Голд, инженер Metinteractive:

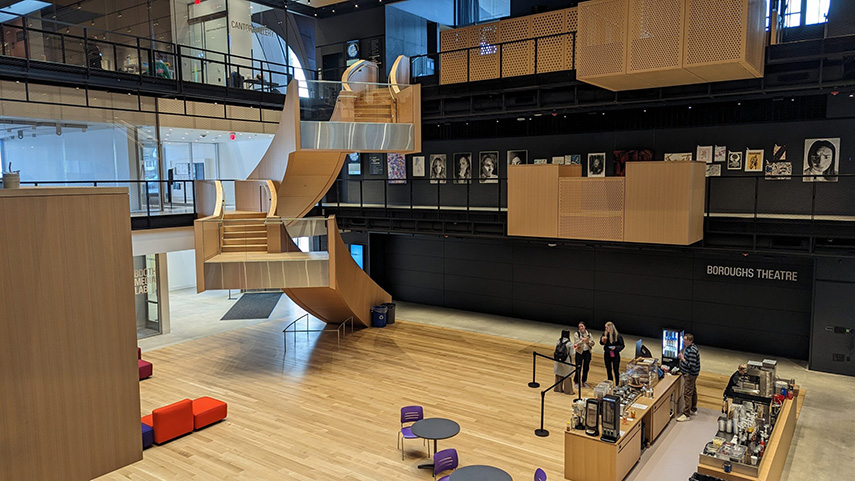

«Prior Performing Arts Center интересен с архитектурной точки зрения тем, что выполнен в форме символа «+». В центе находится «Улей», а вокруг него – трехэтажное атриумное пространство с четырьмя крыльями, где расположены все остальные помещения. Одной из ключевых задач реализованной нами AV-системы была возможность свободной отправки сигналов из любой комнаты в любую другую. Например, для просмотра спектакля в гримерке или прослушивания аудиозаписи из студии в концертном зале. Для этого мы создали развитую сетевую инфраструктуру, обеспечив высокую пропускную способность, которая необходима для передачи мультимедийных сигналов, и подключили ее к центральной сети всего кампуса».
