Исходные данные

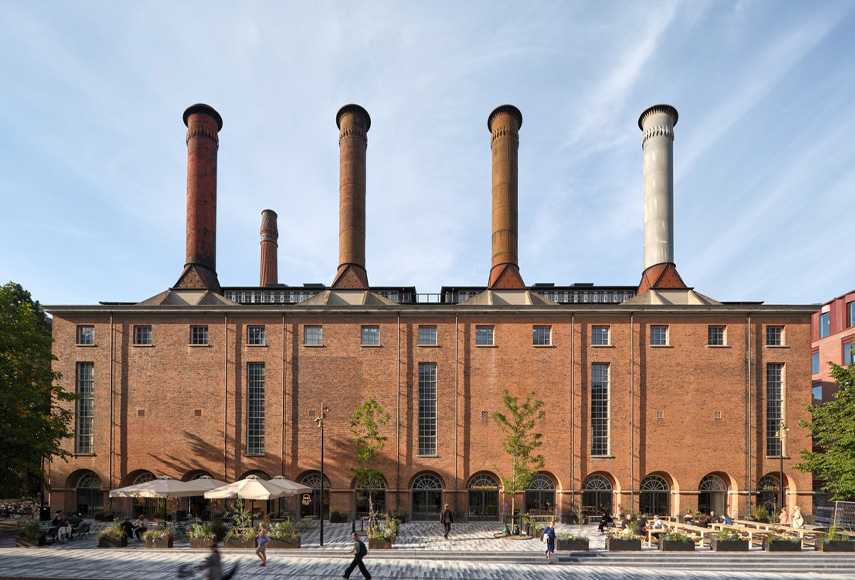

31 августа 2024 года в Копенгагене, Дания, открыл свои двери для посетителей национальный центр танца и хореографии Dansehallerne, занявший новое помещение площадью 4600 м2. В рамках реновации стоимостью €23 млн одно из промышленных зданий города, имеющее историческую ценность, было отреставрировано, а его внутренние пространства оснащены современным мультимедийным оборудованием. За техническую реализацию проекта отвечала компания Stouenborg, выступившая консультантом и интегратором.
В центре предусмотрены две многофункциональные площадки для выступлений whitebox и blackbox, танцевальные студии, конференц-залы и фойе с баром. И если оборудование общественных, репетиционных и конференц-пространств было относительно стандартной задачей, площадки для выступлений потребовали особого подхода. Ключевыми факторами здесь стали универсальность и ограничения, накладываемые исторической ценностью здания.
Так как на площадках проходят разнообразные мероприятия, начиная от небольших экспериментальных постановок и заканчивая масштабными танцевальными представлениями, то для их проведения требовались максимально гибкие системы звукоусиления, освещения и видеоотображения. Фактически интегратор разработал аналог арендного решения, которое находится на объекте на постоянной основе и может быть оперативно переконфигурировано в соответствии с задачей.
Одной из ключевых сложностей при работе над проектом стало поэтапное финансирование. На ранних этапах проектирования финальный бюджет еще не был утвержден, поэтому планирование окончательной системы было невозможно, что требовало несколько раз пересматривать конфигурацию уже в процессе реализации.
Реализация проекта

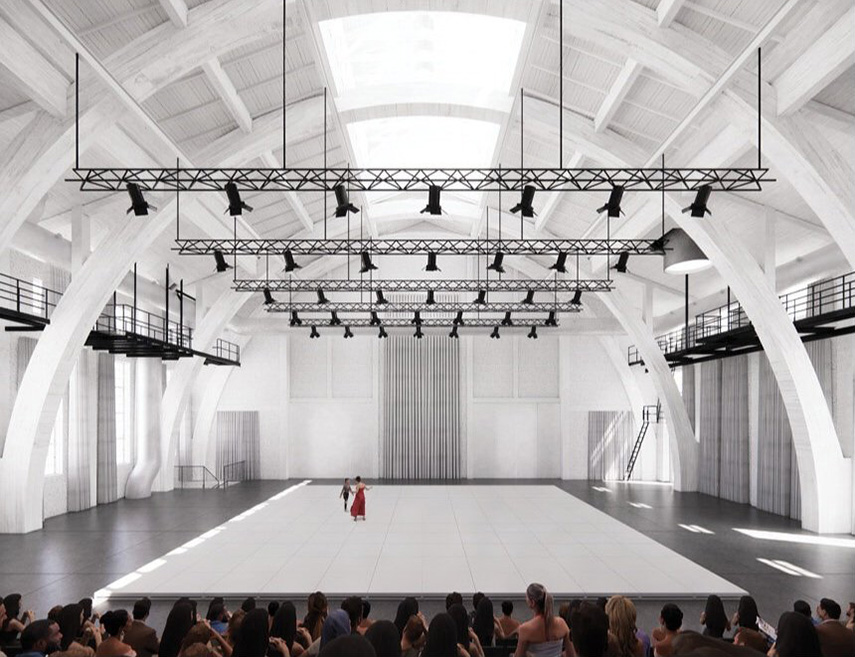

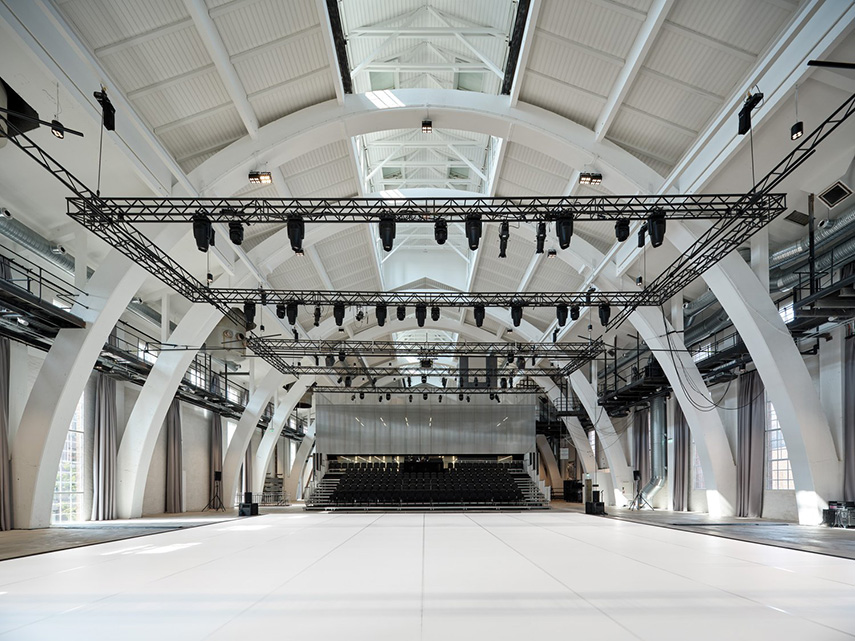

Большая из площадок для выступлений whitebox имеет оригинальную промышленную архитектуру с высокими потолками, окнами и арочными сводами. Примыкающая к ней blackbox значительно меньше и отличается более камерным интерьером. Для адаптации помещений под различные события в них предусмотрены передвижные сиденья для зрителей и гибкое мультимедийное оснащение. В обоих пространствах заказчик хотел получить иммерсивные аудиосистемы, которые были организованы на базе решения Spacemap Go компании Meyer Sound.

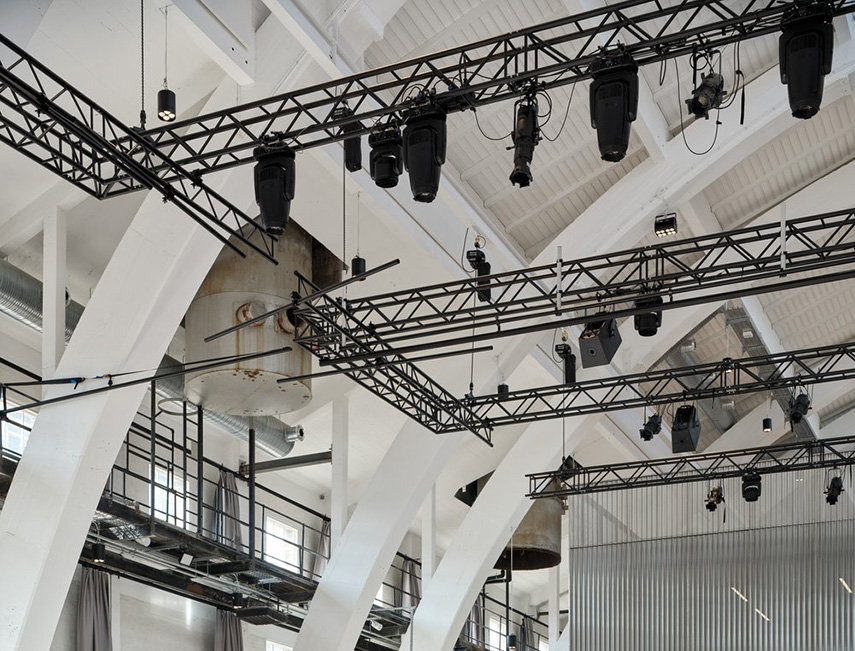

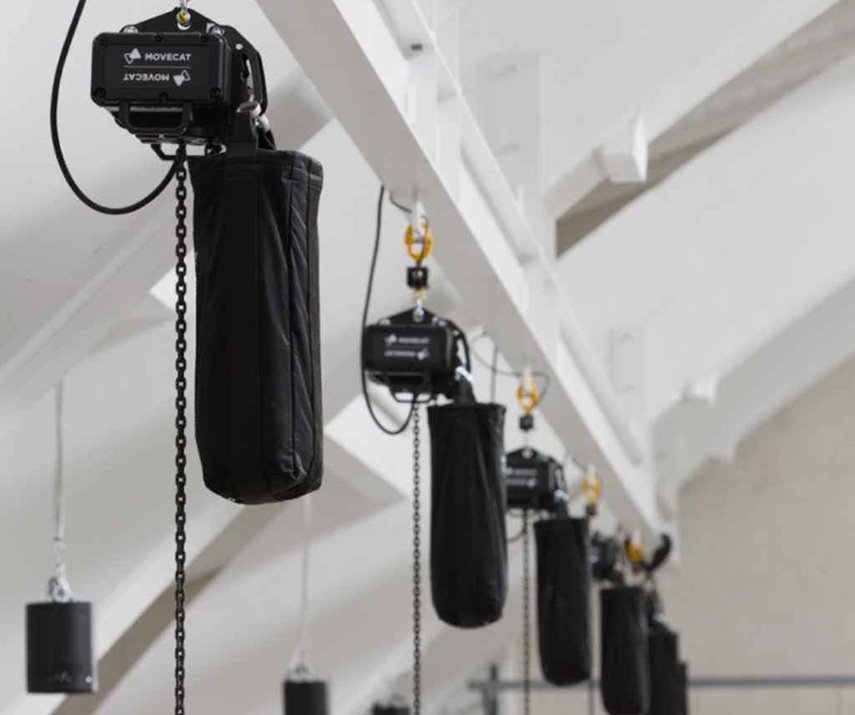

В их состав вошли точечные источники Ultra-X20 и Ultra-X40, сабвуферы LFC-750 и LFC-900, а также цифровые аудиопроцессоры Galaxy. Громкоговорители установлены на фермах и напольных стойках, при этом сама система звукоусиления допускает свободное переконфигурирование, для чего предусмотрено множество точек подключения. Выбор монтажной системы также стал непростой задачей. Из-за того, что потолок здания мог выдержать лишь весьма ограниченные нагрузки, а укрепить его по причине исторической ценности объекта не представлялось возможным, интегратору пришлось искать самое легкое оборудование. В итоге выбор пал на фермы Eurotruss и подъемники Moveket.
Микширование аудиосигналов производится на площадках с помощью цифровых консолей Yamaha DM7 и DM7 Compact с дополнительными контроллерами управления CTL-DM7 и интерфейсными модулями RIO1608-D2. Для захвата голосов артистов применяются беспроводные микрофонные системы Sennheiser. Так как в whitebox и blackbox наравне с цифровыми соединениями AVB и Dante используются аналоговые, от интегратора требовалось построение специальной системы распределения аудиосигналов. Ее основой стали модульный аудиоконвертер DirectOut Prodigy.MC с 8-канальными модулями аналоговых входов/выходов AN8.IO и сетевыми модулями Dante.IO и Milan.IO, а также аудиопроцессор DirectOut Prodigy.MP.
Системы видеоотображения обоих помещений включают проекторы Panasonic PT-RZ120 с экранами Da-Lite размером 540 x 290 см, которые можно использовать как вместе, так и по отдельности, размещая в любой необходимой точке пространства. Дополнили оснащение площадок системы освещения с PAR-прожекторами Astera AX9 PAR, LED-прожекторами Prolights ECLProfil CT+, циклорамами EclCyclorama 100, вращающимися головами Robe LEDBeam 150, 350, Tetra2, T1 Profile и светодиодными трубками Astera Titan Tube BTBs (суммарно около 400 единиц). Управление световым оборудованием осуществляется с помощью диммеров L.S.C. Lighting Systems Gen12 и консоли MA Lighting grandMA3 с DMX-конверторами grandMA3 4Port Node.
Централизованный контроль работы оборудования площадок и распределение аудиовизуальных сигналов по всему зданию производится из главной диспетчерской, занимающей отдельную комнату. Все задействованные в инсталляции приборы размещены в рэковых шкафах и питаются от управляемых блоков распределения нагрузки Eaton EMAH28. Также в диспетчерской есть сенсорные дисплеи Iiyama ProLite, на экраны которых выводится поступающая от системы тензодатчиков Elion информация о том, какой вес был приложен к каждой цепной лебедке. По всему зданию организовано более 250 сетевых линий, объединенных в единую инфраструктуру с помощью сетевых коммутаторов Luminex GigaCore 18t и 30i. Основой AVoIP-системы объекта стали трансиверы Bolin D20H.
Оснащение конференц-залов центра включало дисплеи LG, PTZ-камеры Bolin B7-220, потолочные микрофоны Sennheiser TeamConnect 2 и системы записи видео Bolin. Дополнительные информационные экраны LG были установлены в фойе и центральных зонах центра. Контент для них воспроизводят медиаплееры Brightsign.
