Гигантский LED-видеокуб на стадионе Eisstadion am Pulverturm

Исходные данные

Профессиональная мужская хоккейная команда Straubing Tigers, состоящая в Немецкой хоккейной лиге, проводит свои домашние матчи на стадионе Eisstadion am Pulverturm, вмещающем 5800 зрителей. Поскольку хоккейные шайбы маленькие, трудно различимы издалека и быстро перемещаются по льду, экраны большого формата стали ключевым элементом матчей, так как они отображают происходящее на катке и показывают крупные планы важных моментов.

Чтобы произвести должный визуальный эффект на болельщиков, руководство стадиона поручило компании S[quadrat] GmbH заменить использовавшиеся прежде для этих целей LED-экраны на более современное дисплейное решение, которое для достижения наилучшего просмотра с любой стороны можно было бы подвесить на специальной конструкции к потолку в центре катка.

Реализация проекта

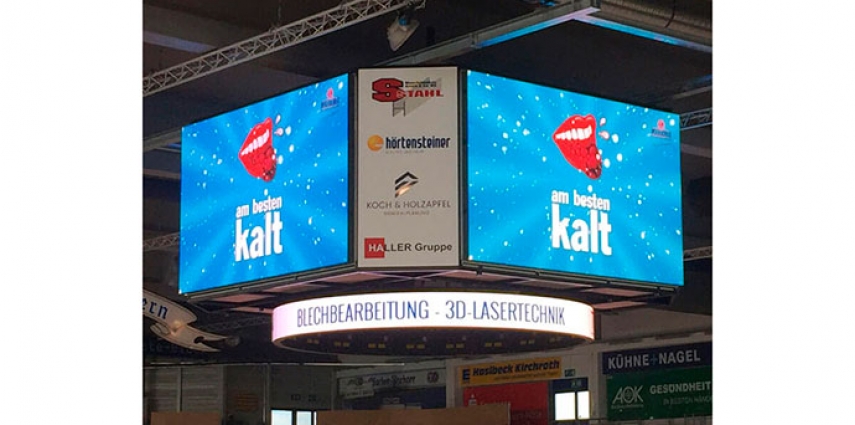

Основой системы видеоотображения катка стал LED-видеокуб общей площадью светодиодной поверхности 45,6 м², демонстрирующий изображение со всех четырех сторон. Он был  разработан, спроектирован и реализован компанией S[quadrat] GmbH, входящей в состав Sharp NEC Display Solutions Europe GmbH. Каждый из четырех LED-экранов площадью 11,4 м² имеет разрешение 720 × 440 пикселей.

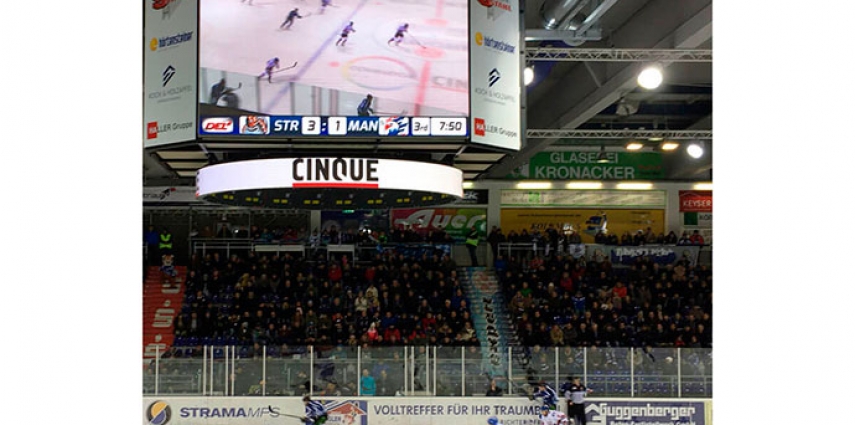

Дополнительно под видеокубом расположен светодиодный изогнутый на 360° экран в форме кольца с площадью отображения 7,6 м². Его окружность составляет 16 м, а разрешение — 2640 × 80 пикселей.

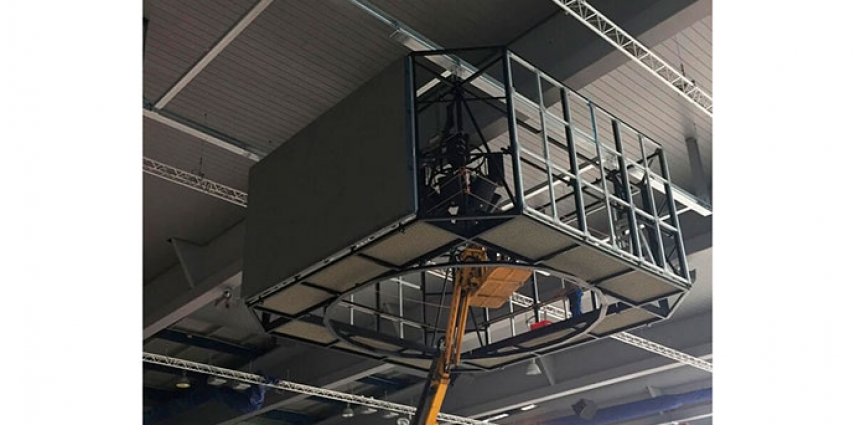

Видеокуб и изогнутый экран имеют специальное покрытие, которое было предварительно нанесено на заводе для защиты от влажности. Общий вес двух систем отображения составляет менее 5,5 тонн, из которых около 3 тонн приходится на стальную конструкцию, прецизионную раму и облицовку. Шаг пикселей всех LED-экранов составляет 6 мм, что обеспечивает хорошую детализацию изображенич даже для тех, кто сидит на задних рядах.

Работает инталляция под контролем системы управления информационным контентом SX[SportBox]. С ее помощью можно быстро обновлять и планировать отображение профилей игроков, кадров с болельщиками, рекламы и разнообразной сопроводительной информации.

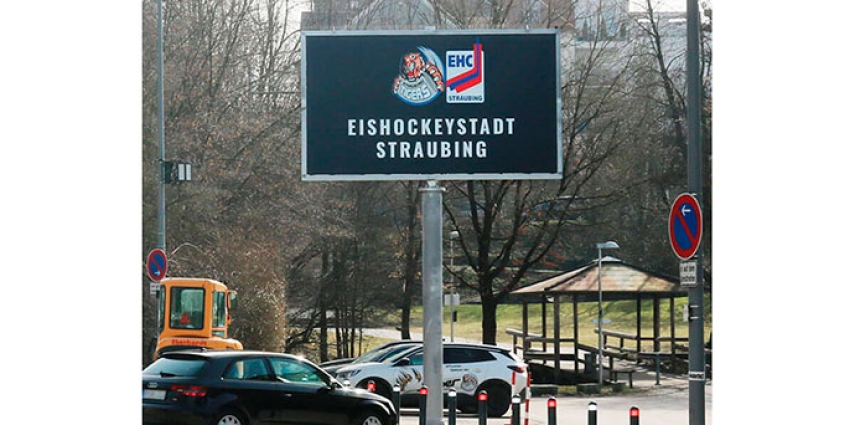

Помимо этого S[quadrat] установила дополнительный уличный LED-экран для привлечения внимания прохожих и отображения данных о матчах. Он состоит из 27 индивидуальных LED-модулей суммарной площадью 11 м2, имеет шаг пикселя 4,8 мм и расположен на специальной опорной стойке. Благодаря яркости до 5000 кд/м2 контент хорошо просматривается даже под прямыми солнечными лучами. Автоматически оптимизировать яркость дисплея под окружающие условия призваны датчики освещенности и программное обеспечение S[quadrat] SX[BrightnessControl].
