Громкоговорители d&b audiotechnik озвучили Прокуратуру РФ

Исходные данные

Генеральная Прокуратура Российской Федерации поручила компании «Полимедиа» равномерно озвучить свой Мраморный Зал в Москве, а также реализовать возможность автоматически в режиме реального времени увеличивать или уменьшать громкость речи докладчика или выступающих с мест. Основными требованиями к акустической системе стали высокое качество передачи голоса, устойчивость к возникновению обратной связи, отсутствие нежелательных отражений и соответствие дизайну интерьера.

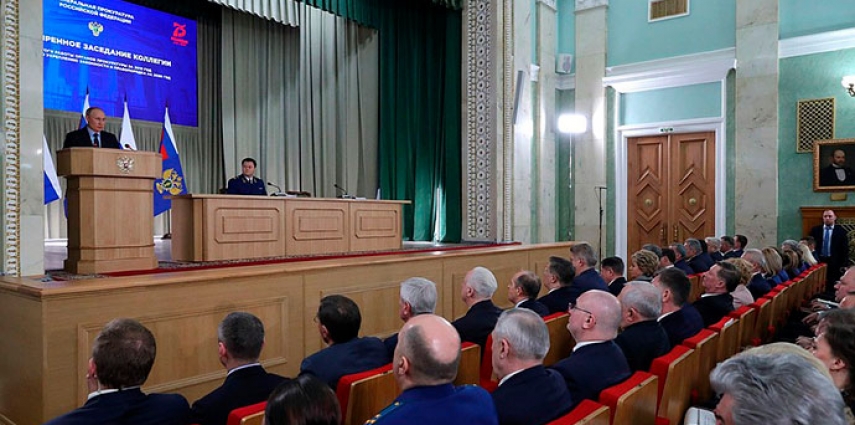

Мраморный Зал представляет собой прямоугольное помещение длиной 24,58 метров и шириной 12,75 метров с высотой потолков 8,09 метров, стены которого облицованы каменными плитами и штукатуркой. Перед началом реализации проекта инженеры Бюро Акустических Расчетов «АРИС» провели измерения и выявили, что усредненное время реверберации составляет 1,30 секунд (нормативные показатели 0,91 секунд). Среди основных проблем помещения они отметили множество отражающих поверхностей и высокие потолки, длину зала, значительно превышающую ширину, и акустическое эхо при проведении удаленных конференций.

Реализация проекта

Для качественного озвучивания зала были выбраны звуковые колонны d&b audiotechnik серий xC и xS, которые интегратор расположил на стенах по периметру и в зоне президиума. Они созданы для использования в помещениях со сложной акустикой и особыми требованиями к внешнему виду, компактны и незаметны, что позволяет легко интегрировать систему звукоусиления в существующую дизайнерскую и акустическую среду помещений. Из серии xC в проекте были задействованы модели 24C и 16С, а из серии  xS — 8S. Многозонное размещение акустических систем позволило компенсировать потери при распространении звука.

d&b 24C — это пассивная двухполосная звуковая колонна с шестью 4-дюймовыми неодимовыми динамиками и ВЧ-массивом из шести 1,1-дюймовых купольных твитеров. d&b 16С — это более компактная модель с четырьмя 4-дюймовыми СЧ/НЧ динамиками и драйвером диаметром 0,75 дюймов, нагруженным на рупор постоянной направленности. Громкоговорители 24С и 16С создают уникальную кардиоидную диаграмму направленности, излучая звук через волноводы спереди и демпированные порты фазоинвертора сзади. Подобная конструкция гарантирует постоянный угол направленности в горизонтальной плоскости 90 градусов и ослабление широкополосного сигнала в задней полуплоскости на 18 дБ. Управляемая дисперсия системы при этом сохраняется вплоть до 370 Гц. Кардиоидный паттерн диаграммы направленности минимизирует отражение сигнала от плоскости позади колонны, что способствует более равномерному распределению звукового давления и предотвращает возникновение акустической обратной связи.

d&b 8S — это двухполосные пассивные громкоговорители коаксиального типа с поворачиваемыми ВЧ рупорами, которые позволяют ориентировать акустические системы в горизонтальном или вертикальном положениях. Они обеспечивают нейтральное, разборчивое звучание, которое остается ясным и прозрачным даже при высоких уровнях звукового давления. Корпуса инсталляционных акустических систем d&b могут быть окрашены в любой цвет по каталогу RAL.

В качестве усилителя мощности для проекта был выбран 4-канальный d&b 10D. В нем имеются контроллер для управления работой, конфигурациями, пользовательскими настройками, эквализацией и задержкой звукового сигнала акустических систем, а также импульсный источник питания с коррекцией коэффициента мощности, который обеспечивает стабильную работу усилителя даже при непостоянных характеристиках сети. Доступ к 10D осуществляется через удаленную сеть d&b Remote Network либо через Ethernet. Управление реализовано с помощью встроенного веб-интерфейса.

За маршрутизацию и обработку сигналов в инсталляции отвечает цифровая платформа Biamp TesiraFORTE DAN CI. Она предоставляет возможности не только для обработки звука, но и для управления и интеграции оборудования сторонних брендов и использования многочисленных коммуникационных технологий. Благодаря возможностям Biamp любой технически неподготовленный человек может управлять основными параметрами системы звукоусиления.

Список использованного звукового оборудования:
