Громкоговорители RCF озвучили центральный офис «Сбербанка России»

Исходные данные

ОАО «Сбербанк России» поручил компании Polymedia оснастить помещения входной зоны своего центрального офиса звуковой системой фоновой трансляции и озвучивания и подобрать универсальный мобильный звуковой комплект, который можно быстро и с минимальным набором аксессуаров установить, и также просто произвести демонтаж, при этом свести к минимуму негативные акустические факторы помещений и добиться максимально равномерного покрытия, разборчивости и высокого уровня комфорта во время прослушивания.

Реализация проекта

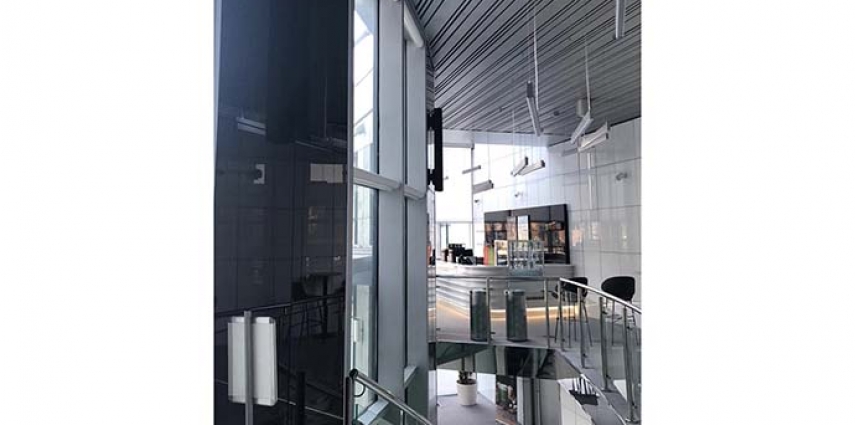

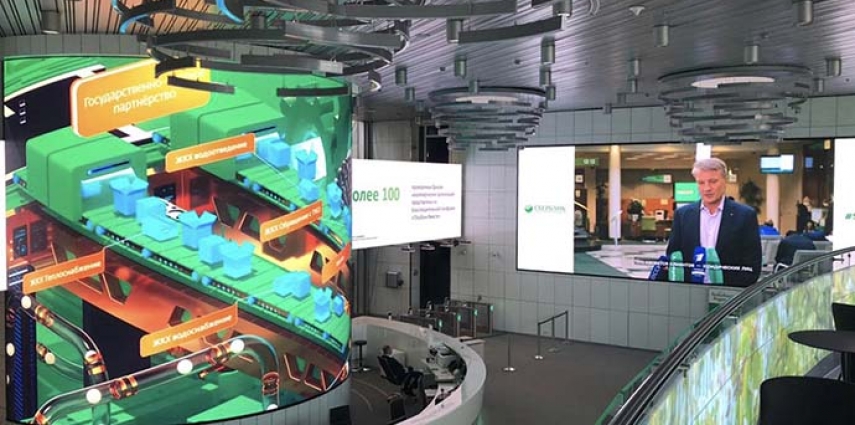

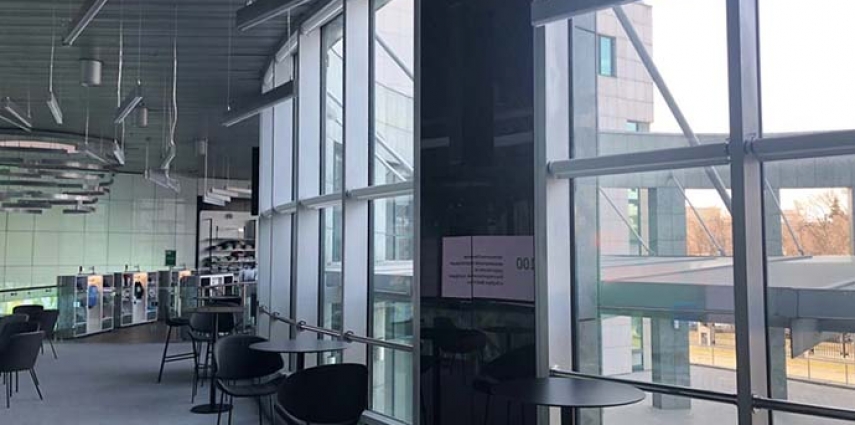

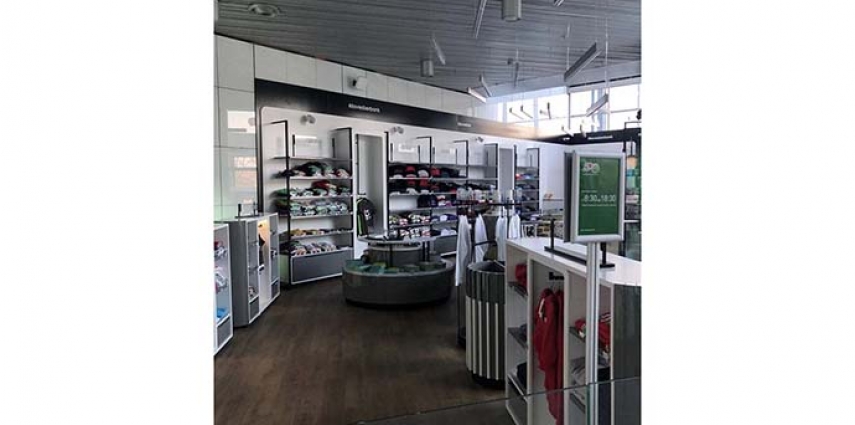

Сопоставив технические и эксплуатационные параметры поставленным задачам, интегратор реализовал акустическую систему фоновой трансляции и озвучивания на базе вертикальных управляемых звуковых колонн RCF VSA 850 MKII и настенных громкоговорителей RCF MQ 30P-W, которые были установлены в зонах ожидания, самообслуживания, обеспечения пропускного режима, встреч и работы с клиентами, а также в  месте для временного тематического оформления и на балконе.

Звуковая колонна RCF VSA 850 II, представляет собой вертикальный управляемый массив с несколькими усилителями и 8 динамиками 3,5 дюйма. VSA 850 II обеспечивает точную направленность звука в слушательскую зону, демонстрируя при этом высокую разборчивость звука и воспроизводя широкий частотный диапазон. При помощи фирменного программного обеспечения RDNet можно управлять диаграммой направленности, контролируя ширину и наклон звукового луча, что позволяет точно озвучивать все необходимые пространства.

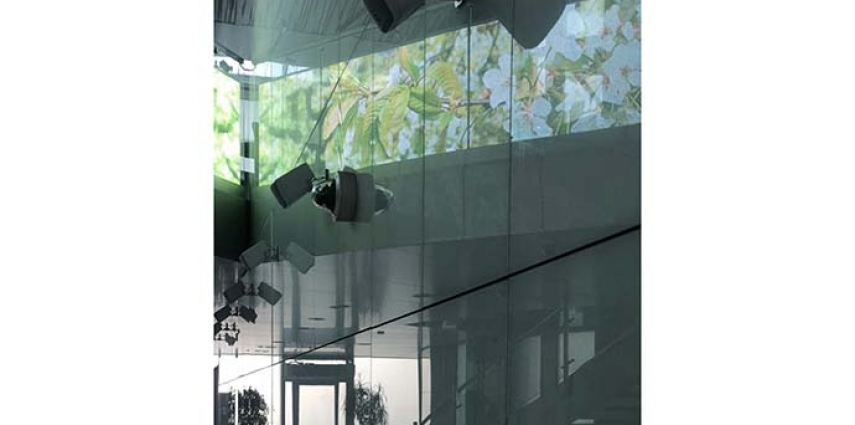

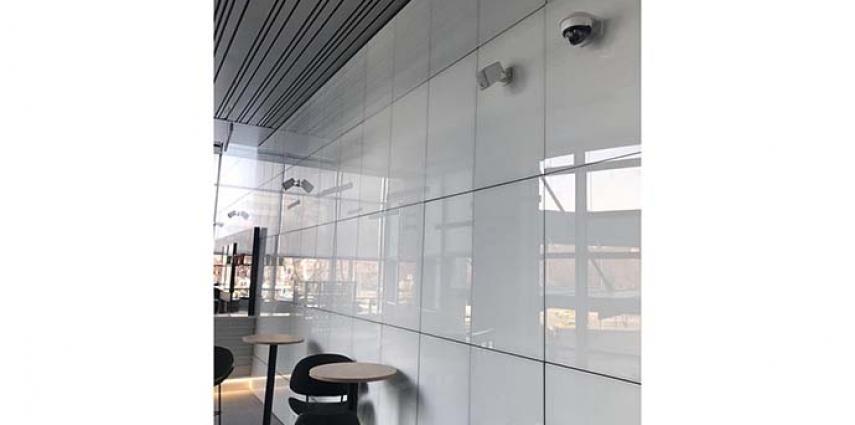

Миниатюрный двуxполосный коаксиальный звуковой прожектор RCF MQ 30P (усилители мощности BITTNER 4DXV 500), идеально подходит для сложных архитектурных решений. Громкоговоритель отличает высокий уровень разборчивости и широкий диапазон частот, что обеспечивает хорошее звучание фоновой музыки. Встроенная шарнирная опора позволяет легко устанавливать акустическую систему к стене или потолку и ориентировать его в любом направлении.

В качестве мобильной акустической системы был сформирован комплект RCF D-Line, включающий элементы линейного массива HDL 30-A и сабвуферы HDL 38-AS. Жанровое разнообразие мероприятий, архитектурные особенности помещения – вот те проблемы, с которыми он вполне удачно справляется. HDL-30 обладает необходимым для этих помещений уровнем звукового давления и достаточным хедрумом, а управление по сети RDNet способствует быстрому достижению хорошего результата.

Комплект обладает чрезвычайно легким весом, корпус выполнен из композитного полипропилена с революционной концепцией армирования деревом. Дополнительно поставлены все необходимые фирменные аксессуары: рамы для подвеса и установки в граундстек, туровые тележки и чехлы, что позволяет оперативно разворачивать оборудование и затем убирать его, не задерживая организацию мероприятия.

Таким образом, разрабатывая концепцию звукоусиления по созданию максимально комфортного пространства для посетителей входной зоны центрального офиса, интегратор в первую очередь учитывал акустические особенности сложных помещений с высокой реверберацией, чтоб исключить лишние отражения от стен, пола или потолка.

Сложности в реализации проекта

Основными сложностями с которыми интегратор столкнулся при выполнении поставленных задач стали непростые архитектурные особенности помещений, нетипичная геометрия, различная высота потолков, а также большой внутренний объем помещений - наличие "Второго света" и большое количество отражающих поверхностей. Также мобильная акустическая система должна была обладать высокой универсальностью, чтобы подходить для различных типов помещения.

Список использованного звукового оборудования

Звуковая система фоновой трансляции и озвучивания:

• Biamp TesiraFORTE DAN CI - цифровая аудиоплатформа (1 шт.);
• BITTNER 4DXV 500 - усилитель мощности (3 шт.);
• RCF MQ 30P-W - настенный громкоговоритель двухполосный (50 шт.);
• RCF VSA 850 B MKII - активная вертикальная управляемая звуковая колонна (6 шт.);
• RCF RDNet Control 2 - контроллер АС (1 шт.);
• RCF TA1000 VSA - трансформатор 100 В для VSA (6 шт.);
• RCF SWM-BR VSA-II - настенное поворотное крепление для колонн VSA (3 шт.).

Мобильная акустическая система:

• RCF HDL 30-A - активный двухполосный элемент линейного массива с усилителями D-класса (8 шт.);
• RCF FL-B HDL 30 - рама для подвеса HDL30-A (4 шт.);
• RCF HDL 38-AS - активный сабвуфер прямого излучения (4 шт.);
• RCF STCK-KIT 2X HDL 30 - кронштейн для фиксации рамы HDL30/28/20/10 на сабвуферах (2 шт.);
• RCF KIT FL-B HDL30 - установочная пластина с чекелем для рамы HDL 30-A и HDL 28-A (4 шт.);
• RCF CVR 4X HDL 30 - транспортный чехол для четырех HDL 30-A на тележке (2 шт.);
• RCF KRT-WH 3X HDL 38 - тележка с колесами для транспортировки трех сабвуферов HDL 38-AS (4 шт.);
• RCF RDNet Control 2 - контроллер акустических систем (1 шт.);
• RCF MB/2000-C - напольная микрофонная стойка - "журавль" (4 шт.).
