Исходные данные
Обнинский филиал Московского инженерно-физического института поручил компании «Атанор» оборудовать в одном из своих помещений интерактивный класс для проведения онлайн-лекций и семинаров. Одной из главных задач, поставленных перед интегратором, стала простота использования решения, которая позволила бы лекторам работать без помощи оператора, управляющего комплексом систем мультимедиа оборудования.
Реализация проекта

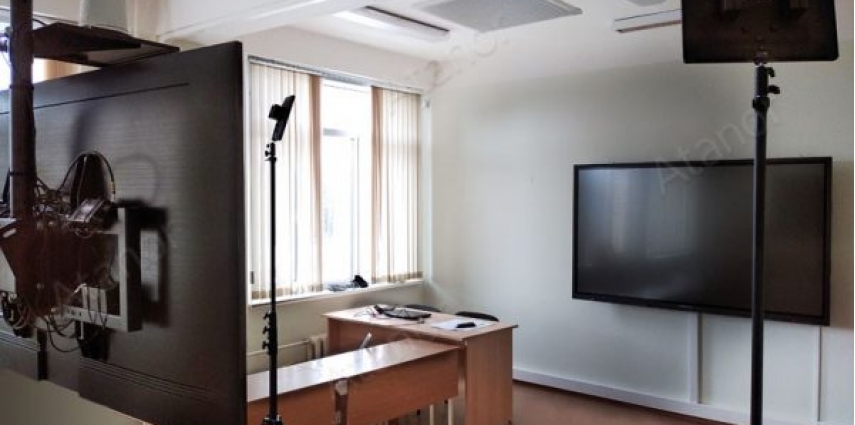

Интерактивный класс был развернут на базе стандартной учебной аудитории. Основной задачей оборудования стало построение максимально эффективного, простого и качественного образовательного комплекса, позволяющего проводить онлайн-занятия и межвузовские конференции на высоком уровне.

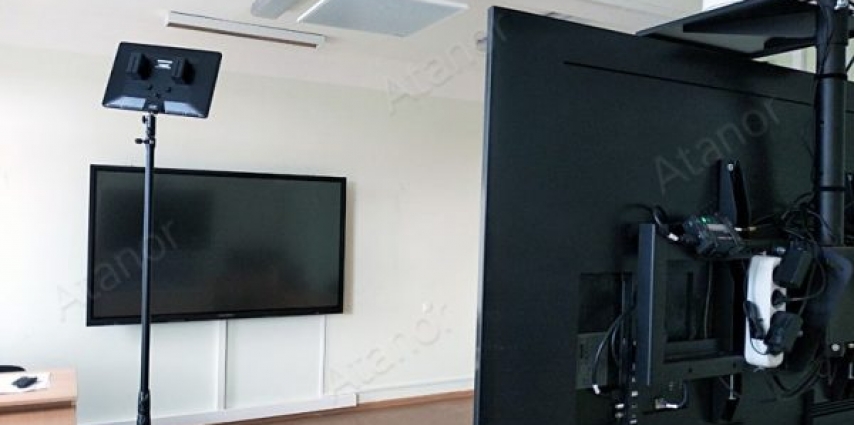

Установленная в аудитории 86-дюймовая интерактивная доска заменяет маркерную доску, а также позволяет обмениваться информацией с удаленными собеседниками, совместно работать над материалами и проводить презентации.

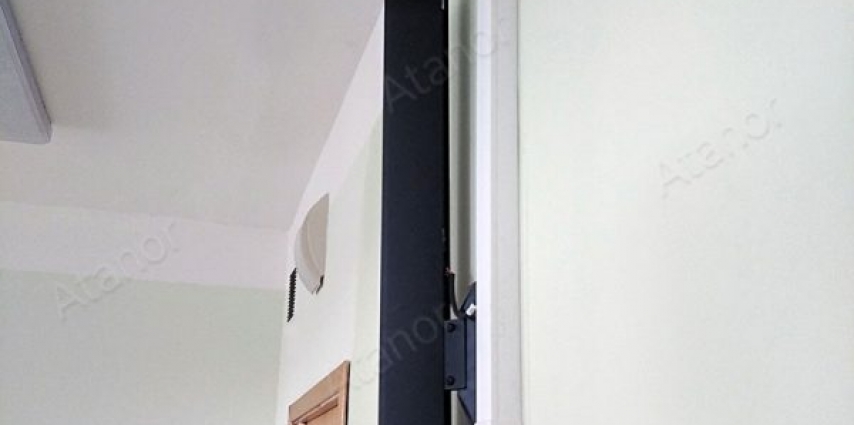

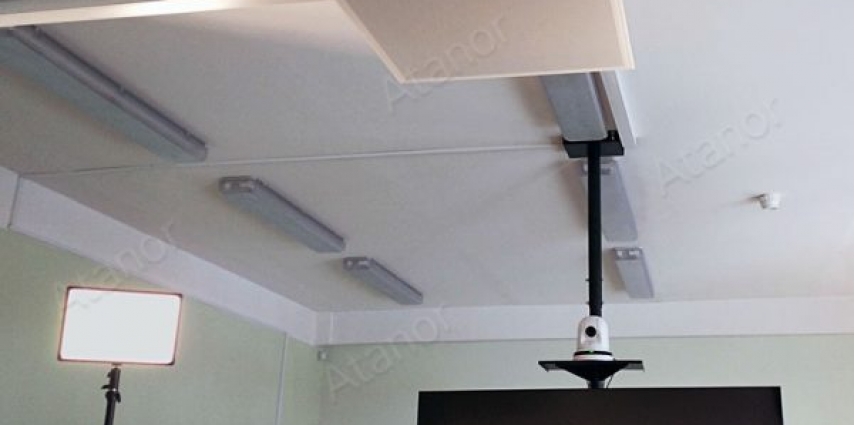

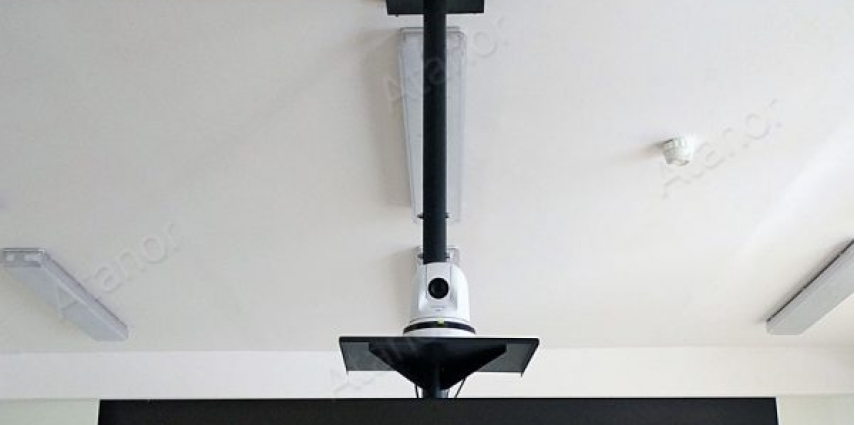

Потолочный микрофонный массив Shure MXA910 избавляет лектора от необходимости использования гарнитуры или микрофона, а две звуковые колонны Audac KYRA12/B обеспечивают качественный направленный звук даже в помещениях со сложной акустикой. PTZ-камера Panasonic AW-HE38HWEJ осуществляет съемку и слежение за докладчиком, когда он перемещается по аудитории.
В качестве основного средства видеоотображения выступила профессиональная видеопанель Samsung UE65TU7500U, на которую в оконном режиме могут выводиться все участники занятия. В дальнейшем заказчиком также рассматривается возможность замены видеопанели на видеостену.
Организует работу всего развернутого комплекса система управления AV Production. Наличие предустановок и нескольких режимов работы позволяет проводить занятия как одному лектору самостоятельно, так и с привлечением оператора.
Установленные системы оборудования:
Система видеоотображения
-
Телевизор Samsung UE65TU7500U - 1 шт.
-
Интерактивная доска - 1 шт.
-
Видеокамера Panasonic AW-HE38HWEJ - 1 шт.
Система звукового оборудования
-
Потолочный микрофонный массив Shure MXA910 - 1 шт.
-
Звуковая колонна Audac KYRA12/B - 2 шт.

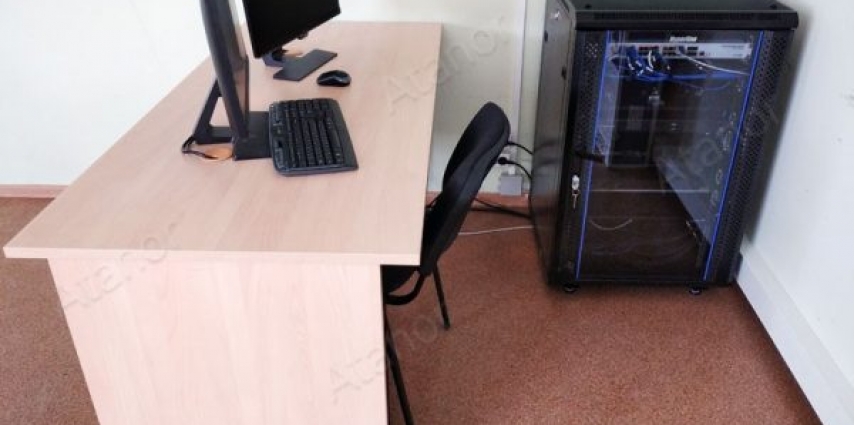

Система коммутации
-
Матричный коммутатор ATEN VM0404HA - 1 шт.
-
Повторитель HDMI сигнала и де-эмбеддер аудио ATEN VC880 - 1 шт.
-
USB переключатель ATEN US234/US234-AT - 1 шт.
-
Удлинитель HDMI ATEN VE801 - 4 шт.
-
USB удлинитель 2.0 ATEN UCE260 - 2 шт.
Система управления
-
Модуль управления по локальной сети AV Production LIR-RMC-5 - 1 шт.
-
Центральный контроллер AV Production AV-MC-V12 - 1 шт.
