Исходные данные

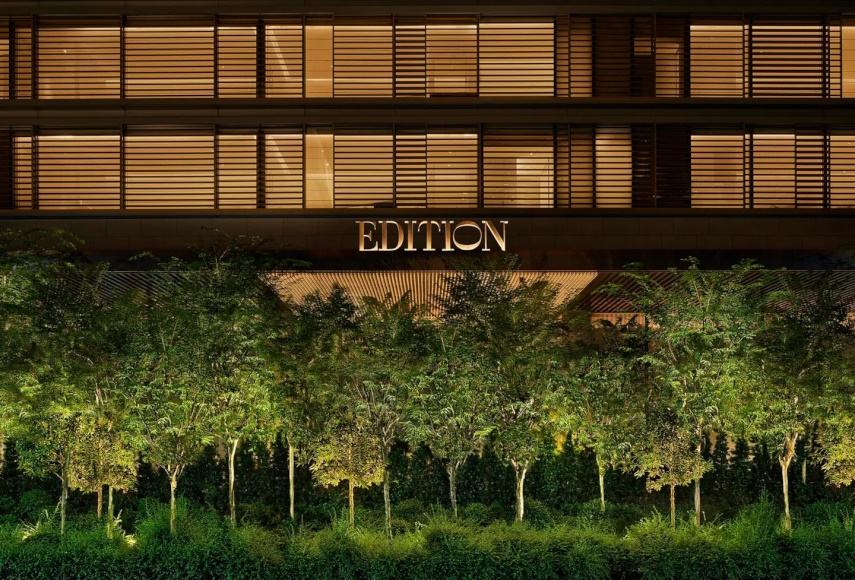

Этим летом в самом центре Сингапура открыл свои двери для посетителей отель премиум-класса The Singapore EDITION. Автором проекта выступил соучредитель культового ночного клуба Studio 54 Ян Шрагер, а его партнером стала компания Marriott International. Помимо изысканных номеров и люксов, отель предлагает посетителям рестораны и бары, несколько многофункциональных площадок для проведения мероприятий, тренажерный зал и спа-центр. Техническое оснащение The Singapore EDITION было поручено системному интегратору Electro-Acoustics Systems, который в тесном сотрудничестве с архитектором и дизайнером разработал мультимедийные системы, максимально незаметно интегрировав их в интерьер, так как стандартная установка оборудования из эстетических соображений здесь была недопустима.
Реализация проекта
Основной фронт работ коснулся оснащения многофункционального банкетного зала, микроклуба Wonder Room, баров Pink Room и Punch Room, ресторана Fish by EDITION и общественных пространств, где требовалось негромкое воспроизведение фоновой музыки с музыкального сервера Marriott. Чтобы скрыть оборудование в интерьере, интегратор задействовал встраиваемые потолочные громкоговорители, тонкопрофильные звуковые колонны и акустические системы в белых корпусах, а в качестве средства видеоотображения выбрал проекторы с моторизированными экранами.

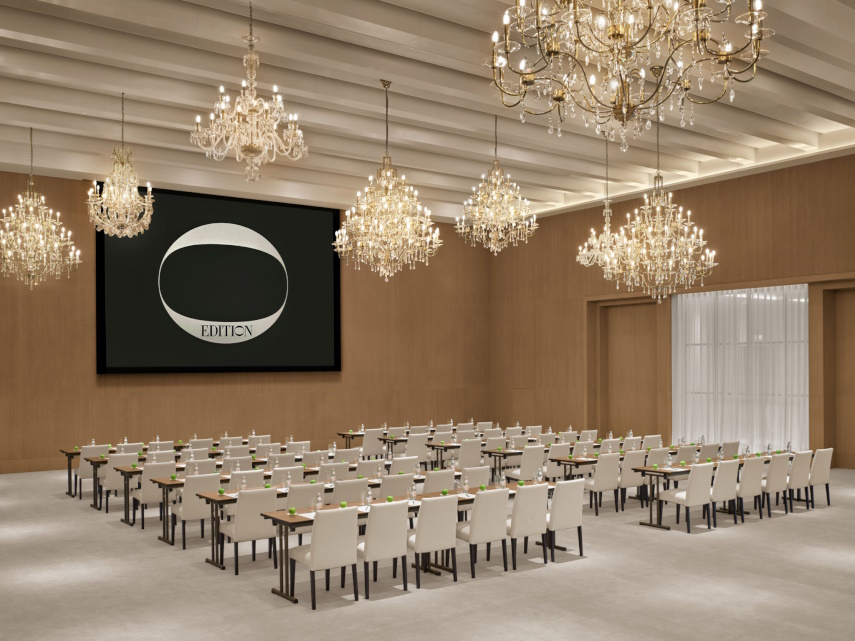

Банкетный зал представляет собой трансформируемое пространство площадью 600 м2, которое можно разделить на три части. В нем проходят модные показы, корпоративные мероприятия и дорогие свадебные церемонии. В состав системы звукоусиления каждой из частей зала вошли по шесть 12-дюймовых встраиваемых потолочных громкоговорителя Tannoy CMS 1201DC, подключенных к восьмиканальному усилителю QSC CXD8.8Q. Обработка аудиосигналов осуществляется с помощью цифровых аудиопроцессоров Q-SYS Core 510f с шестью интерфейсными картами CIML4 (микрофонные входы), интерфейсной картой COL4 (микрофонный выход) и сетевым мостом Dante CDN64, обеспечивающим возможность передачи звука по протоколу Dante.
Для озвучивания фойе в проекте применены 8- и 5-дюймовые потолочные акустические системы Tannoy CMS 1201DC, работающие от четырехканального усилителя QSC CXD4.3Q. Полезная информация для пребывающих гостей показывается на встроенных в стену профессиональных дисплеях Samsung QB13R, объединенных в единую систему Digital Signage. Чтобы звуковое сопровождение было и в прилегающем саду, интегратор установил комплект 6-дюймовых всепогодных акустических систем Tannoy AMS 6DC.

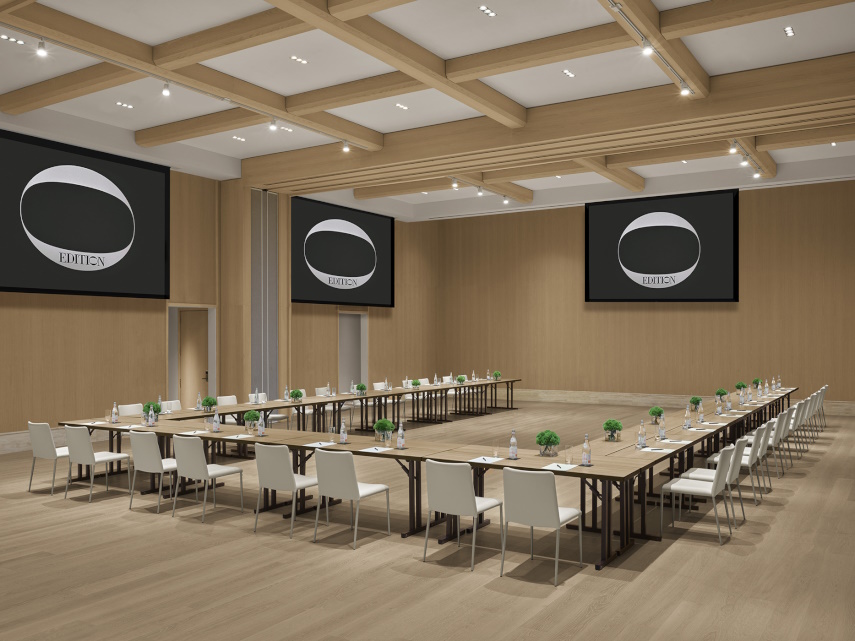

Для демонстрации визуального контента в банкетном зале предусмотрены три 4K-проектора Christie DWU850, размещенные на независимых подъемниках и засвечивающие моторизированные проекционные экраны Remaco TEN (XXL). Такая конфигурация позволяет в нужный момент задействовать систему видеоотображения для показа необходимых медиаданных, а потом вновь убрать ее, быстро сделав невидимой. То же реализовано и со светом – комплект осветительных приборов группами по четыре закреплен на выдвижной монтажной системе Leviton ETC Skyhook, допускающей их подъем и спуск из ниш в потолке.
Система распределения видеосигналов включает коммутатор Crestron DM-MD16X16 CPU3, масштабатор DM-RMX-4K и восемь HDBaseT-приемников/передатчиков. Для подключения источников контента выделены настенные интерфейсные панели с портами HDMI, VGA и аудиовходами, что позволяет установить кафедру, диджейскую будку или живую сцену как минимум в трех местах зала. Система управления помещения построена на базе процессора Crestron Control CP4, способного наравне с мультимедийными системами контролировать работу освещения, кондиционирования, механизмов моторизации проекторов с экранами и прочего, а также легко интегрироваться с датчиками, термостатами и любыми периферийными устройствами, подключаемыми к установленному в стойку сетевому коммутатору Cisco SG350-28P с поддержкой PoE. Интерфейс системы автоматизации выведен на экран 7-дюймовой сенсорной панели Crestron TSW-760.
Для озвучивания микроклуба Wonder Room была задействована распределенная система из восьми 5-дюймовых громкоговорителей ближнего поля d&b audiotechnik 5S, работающих от четырехканальных усилителей 30D, два громкоговорителя Vi10P и один Vi7P на сцене и пять сабвуферов 21S для передачи низких частот. Сигналы в усилители поступают с цифрового аудиопроцессора Q-SYS Core 510f, который дополнен комплектом интерфейсных модулей Q-SYS I/O-8 Flex, четырьмя интерфейсными картами CIML4 (микрофонные входы), четырьмя интерфейсными картами COL4 (микрофонный выход) и сетевым мостом CDN64 Dante. Управление звуком производится с 5,5-дюймовой настенной тач-панели QSC TSC-55w. В качестве системы видеоотображения в помещении используется светодиодная видеостена Leyard TVF 2.5G размером 6 x 3,4 метра с разрешением 2400 x 1360 пикселей. Сигналы на нее подаются с видеопроцессора VDWALL A6000.

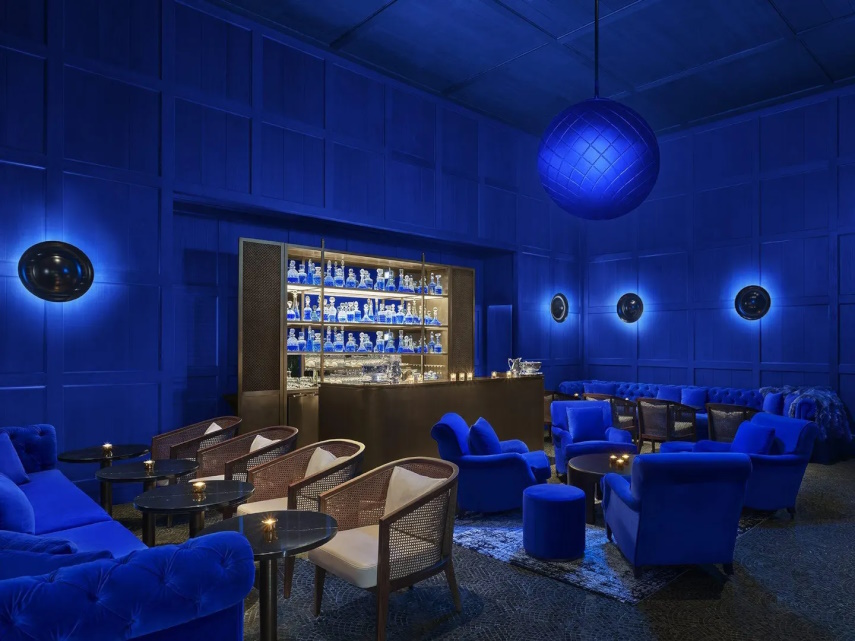

Система звукоусиления бара Pink Room включает четыре 12-дюймовые акустические системы d&b 12S и один сабвуфер 21S, бара Punch Room – активные громкоговорители Tannoy QFlex 16, два 6-дюймовых сабвуфера Bi8-SUB и усилитель D6. В тренажерном зале, спа-центре, баре на крыше и бассейне на девятом этаже применяются комплекты из 5- и 6-дюймовых акустических систем Tannoy AMS, встраиваемых потолочных громкоговорителей CMS, сабвуферов VSX 15DR, многоканальных усилителей QSC CX-Q и аудиопроцессоров Q-SYS Core 110f. Локальное управление в каждой из этих зон выведено на сенсорные панели QSC TSC-55w, размещенные на стенах.

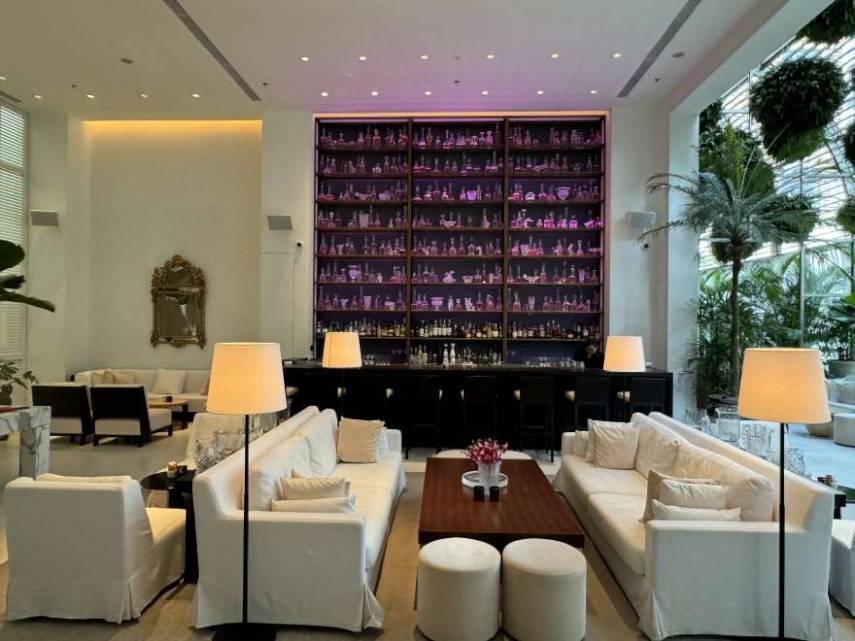

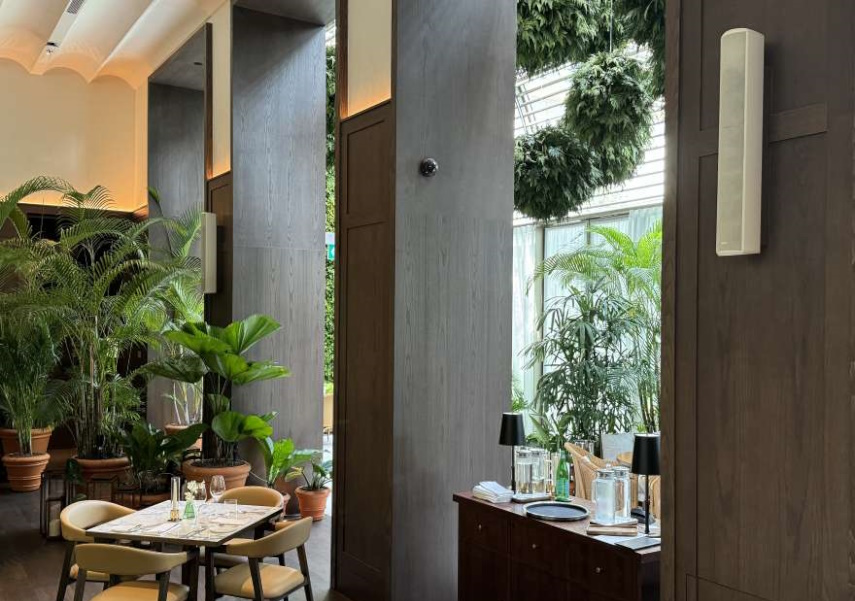

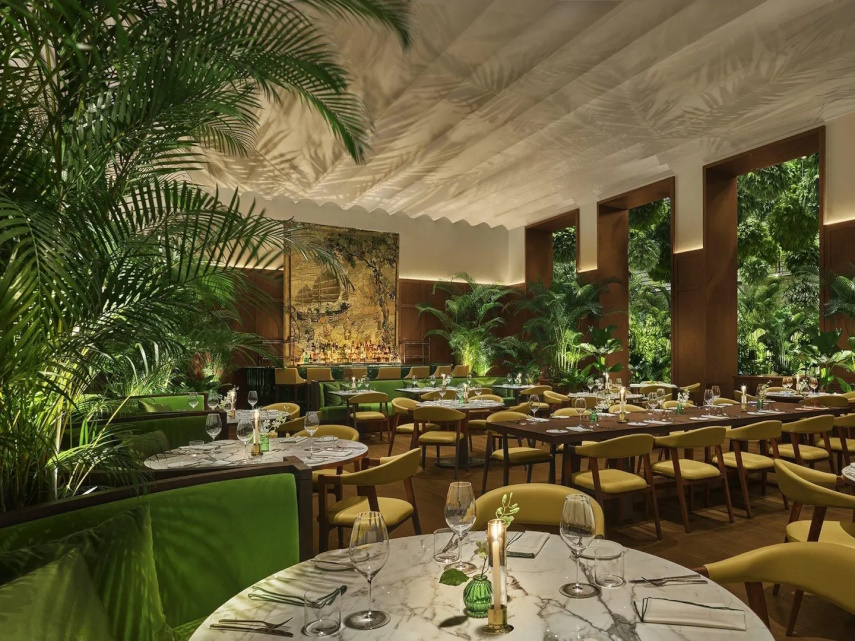

Центральный бар отеля получил корпусные громкоговорители Martin Audio CDD10, ресторан Fysh at EDITION – звуковые колонны с управляемой диаграммой направленности Tannoy VLS15, вестибюль здания, ресепшн и коридоры – комбинацию 6- и 8-дюймовых встраиваемых потолочных акустических систем Tannoy CMS и многоканальные усилители QSC CXD, общественные зоны первого этажа – громкоговорители Martin Audio CDD10, CDD8 и 5-дюймовые потолочные Tannoy CMS, круглая лестница, ведущая в подвал к барам и микроклубу – 5-дюймовые настенные акустические системы Atlas 5T. Для управления звуком во всех этих пространствах есть тач-панели Q-SYS TSC-55w.
Доступ к контролю работы мультимедийных систем предполагает разные уровни пользователей. Одни из них могут вносить в программном интерфейсе лишь небольшие корректировки, другие – расширенные. В дополнение к этому интегратор запрограммировал дневной и ночной режимы эксплуатации, максимальные уровни громкости, которые не желательно превышать во избежание беспокойства посетителей отеля, и прочее. Все это сделало систему практически полностью автоматизированной, благодаря чему она не требует для штатного функционирования внесения ручных настроек.
Отзыв интегратора
Комментирует Честер Тан, менеджер проекта из компании Electro-Acoustics Systems:
«Архитектурные особенности отеля и дизайн интерьера вынудили нас пойти на компромисс относительно некоторых рекомендуемых мест размещения громкоговорителей. Потребовалось много времени на планирование, но за счет применения встраиваемых потолочных моделей мы смогли органично вписать их в декор. Кроме этого, продукты различных брендов должны были безупречно сочетаться между собой, чтобы гости, проходя через различные зоны, слышали идентичное звуковое сопровождение. Также совместно с менеджером объекта мы выбрали в разных зонах оптимальные уровни фонового воспроизведения музыки. Это помогло создать комфортную атмосферу, в которой звук не мешает посетителям».
