Как оснащался Поволжский православный институт в Тольятти

Исходные данные

Поволжский православный институт поручил ГК DIGIS оснастить зал ученого совета системой концертного озвучивания и светодиодным экраном, а также реализовать систему фонового озвучивания коридоров. Специалистами интегратора был выполнен полный комплекс работ, включавший в себя проектирование, поставку оборудования, монтажные и пусконаладочные работы, обучение персонала заказчика и обеспечения необходимой сервисной поддержки. Проект реализовали в максимально короткий срок (от начала монтажных работ до пусконаладки прошло всего 5 дней) и выполнили в полном соответствии с актуальными отраслевыми стандартами.

Реализация проекта

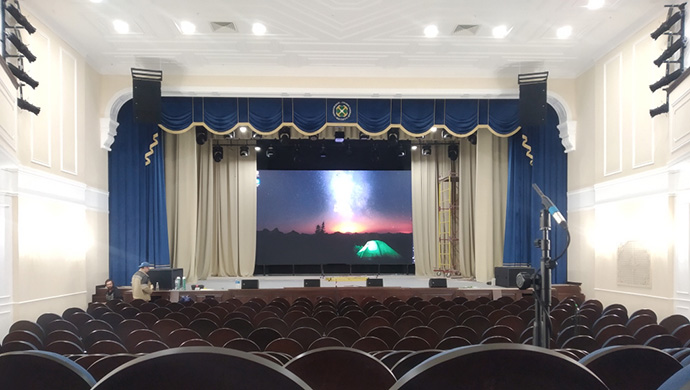

В качестве средства отображения видеоинформации на заднике сцены установлен светодиодный экран FantaLed P5 размером 3840 х 6720 мм и разрешением 1344 х 768 пикс. Для преобразования разрешения видео использован универсальный масштабатор RGBLink C1US Lite. Передача видеосигнала и сигнала управления от ПК до контроллера производится при помощи приемника и передатчика HDMI и USB по витой паре.

Основным компонентом системы звукоусиления зала выступает пара линейных массивов из элементов YMESYSTEMS YG 75 и сабвуферов YG SUB, которые смонтированы под потолком над сценой. Для озвучивания первых рядов на авансцене установлены четыре фронт-фила YMESYSTEMS VS 8-8, за балкон отвечает пара громкоговорителей YMESYSTEMS VS 10-4, работающих с задержкой. Все использованные акустические системы имеют пассивное исполнение и подключены к усилителям YMESYSTEMS.

Обработка и добавление задержек производится на матричном процессоре BSS BLU-50, а соединение с другими компонентами системы через блок расширения портов BSS BLU-BOB1. Для подключения сценических мониторов и музыкальных инструментов на сцене предусмотрены 4 напольных лючка. Для театральных выступлений на софитных линиях над сценой установлены две линии подвесных конденсаторных микрофонов Shure CVO-B/C. Дополнительно присутствует ряд микрофонных систем Shure BLX.

Все подключения осуществляются через сценический блок Behringer S32, соединенный через цифровой протокол AES EBU с микшерной консолью Behringer X32 COMPACT. Для монтажа оборудования за кулисой установлен рэковый шкаф, а под балконом в глубине зала оснащены места звукорежиссера и видео-механика. Двухзонное фоновое озвучивание осуществляется с помощью потолочных громкоговорителей LD Systems Contractor CICS 52, встроенных в подвесной потолок и усилителей мощности JBL CSA2120Z и CSA1300Z.
