Исходные данные
Компания RIWA произвела комплексное оборудование двух залов заседаний, актового зала и открытой сцены в московском отделении Либерально-демократической партии России.
Реализация проекта
Зал совещаний

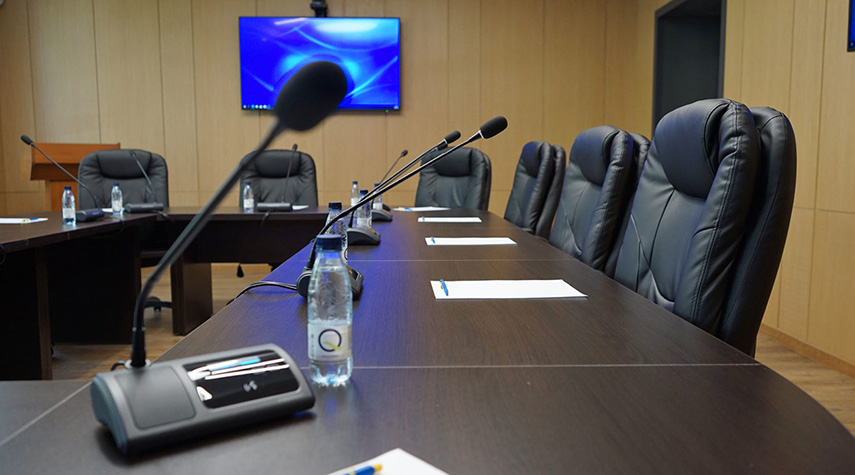

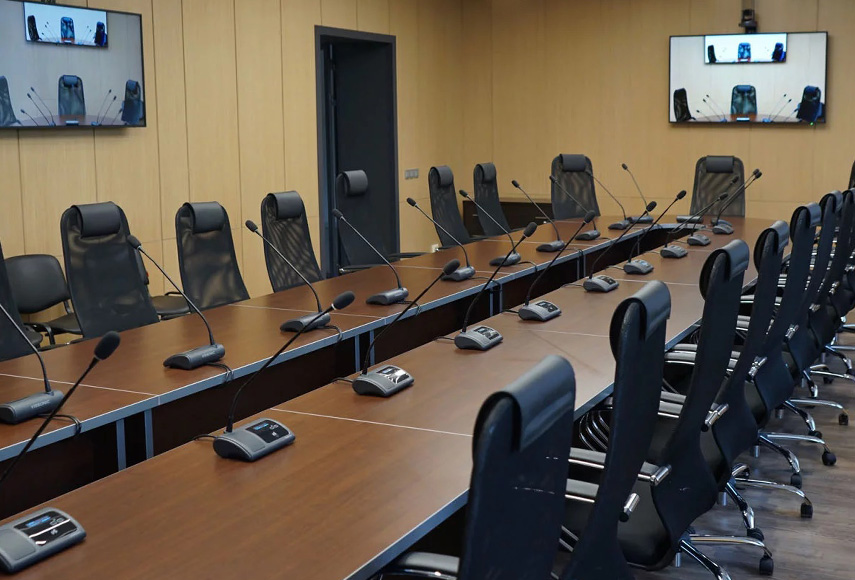

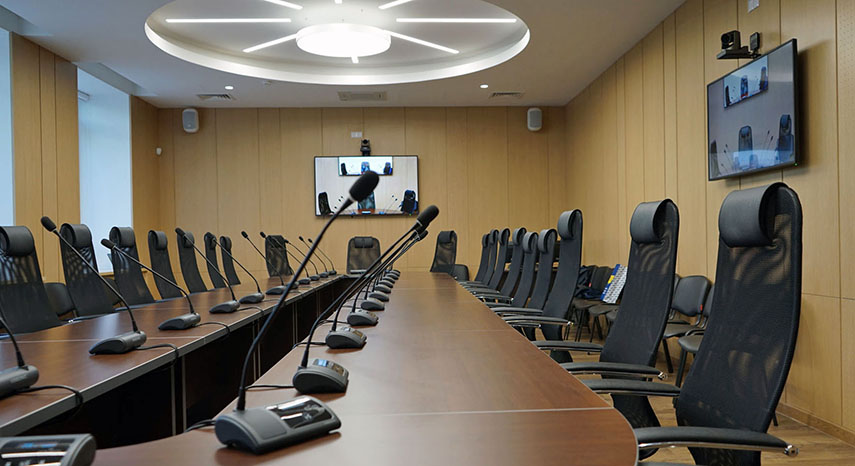

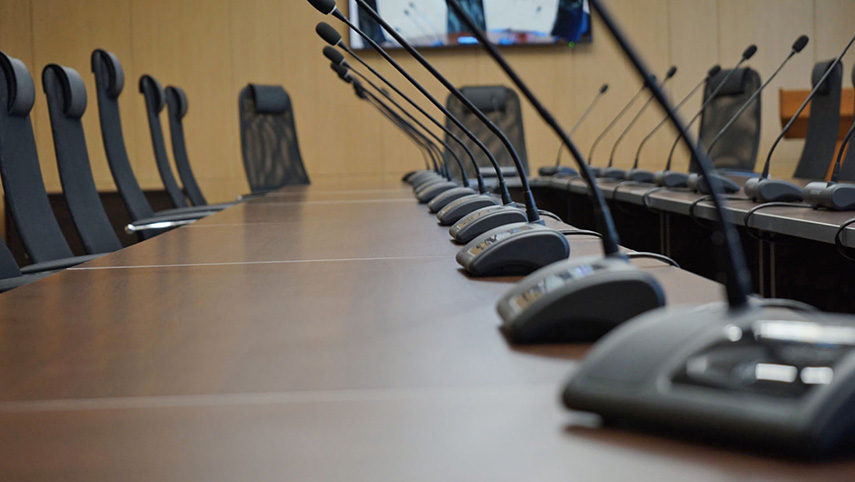

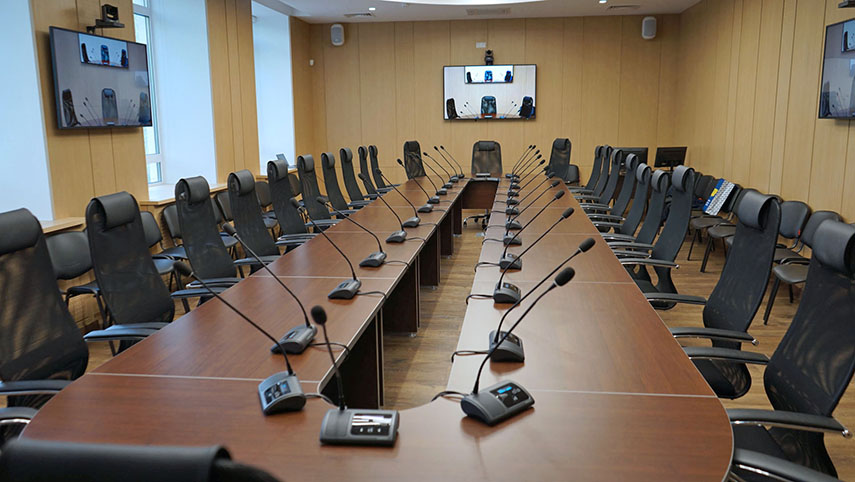

В зале совещаний была установлена проводная конференц-система VISSONIC CLEACON T, которая включает в себя 28 пультов, из них 2 председательских (модель VIS-DCC-T) и 26 делегатских (модель VIS-DCD-T). Для совместной работы над документами и презентациями предусмотрена беспроводная система Vivitek NovoConnect NC-X300. К ней можно подключить ноутбук или смартфон и поделиться контентом с другими делегатами.
На стенах зала установлены четыре профессиональных дисплея Sharp с разрешением 4K: c торцов PNHW651 с диагональю 65 дюймов, а по бокам – 55-дюймовые PNHW551. Над ними на кронштейнах размещены четыре PTZ-камеры VHD-V61CL, которые охватывают все пространство зала и автоматически наводятся на выступающего делегата (функция подключенного видеокоммутатора VIS-CATC-A).
Для вывода одной картинки на все четыре дисплея предусмотрен 4-портовый HDMI-разветвитель Aten VS184A. Отправка сигнала с PTZ-камеры на ПК оператора производится с помощью Inogeni HD2USB3 (переходник из HDMI в USB). На рабочем месте оператора, расположенном в углу зала, предусмотрен мощный ПК с монитором Acer B227Q.
Озвучивание зала осуществляют четыре двухполосных настенных громкоговорителя Apart MASK6CT, размещенные по периметру, которые подключены к усилителю Apart REVAMP2120T, а распределение аудиосигналов – цифровая аудиоплатформа VISSONIC VIS-DSP8 AEC.
Распределение видеосигналов базируется на матричном коммутаторе VISSONIC VIS-DVI0404-VW с управлением через RS-232 или по TCP/IP на устройствах с iOS и Android. Для удлинения сигнала предусмотрены семь комплектов из HDBaseT-приемников и HDBaseT-передатчиков по витой паре VISSONIC VIS-HE7. Вся коммутация заведена в стойку Cabeus и выводится в серверную.
Зал высшего совета

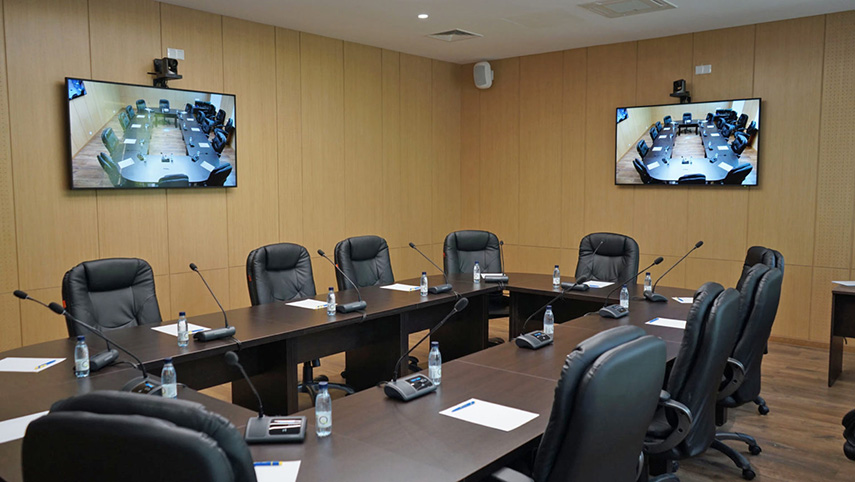

В Зале высшего совета реализована схожая конфигурация, но в меньшем масштабе: конференц-система VISSONIC CLEACON T в составе 14 делегатских пультов VIS-DCD-T, BYOD-система Vivitek NovoConnect NC-X300, три профдисплея Sharp PNHW651 с диагональю 65 дюймов, три PTZ-камеры VHD-V61CL, громкоговорители Apart MASK6CT, усилитель REVAMP2120T, аудиоплатформа VISSONIC VIS-DSP8 AEC и матричный коммутатор VISSONIC VIS-DVI0404-VW. Оборудование размещено в стойке Cabeus, находящейся в серверной, и управляется с выделенного под задачу места оператора.
Актовый зал
Актовый зал получил мобильный президиум, в который установлены четыре настольных микрофона-передатчика Shure MXW6/O=-Z11 с всенаправленной диаграммой. Для гостей имеются ручные микрофоны Shure MXW2/BETA58=-Z11 на напольных стойках K&M типа «журавль». Система звукоусиления состоит из четырех двухполосных настенных громкоговорителей Apart MASK6CT-W по периметру зала, усилителя Apart REVAMP2120T и аудиоплатформы VISSONIC VIS-DSP8 AEC, система видеоотображения из трех 65-дюймовых дисплеев Sharp PNHW651. Есть рабочее место оператора с ПК.
Открытая сцена
Открытая сцена оборудована активной двухполосной акустической системой JBL PRX825W, 6-канальным микшерным пультом Yamaha MG06 и беспроводной вокальной радиосистемой Shure BLX24E/PG58 M17, которую можно поставить на две напольные стойки K&M типа «журавль». Четыре светодиодных прожектора Involight COBPAR100W осуществляют активное освещение. Для хранения и транспортировки оборудования используется рек-кейс Equipson Work RC520 высотой 8U.
