Исходные данные

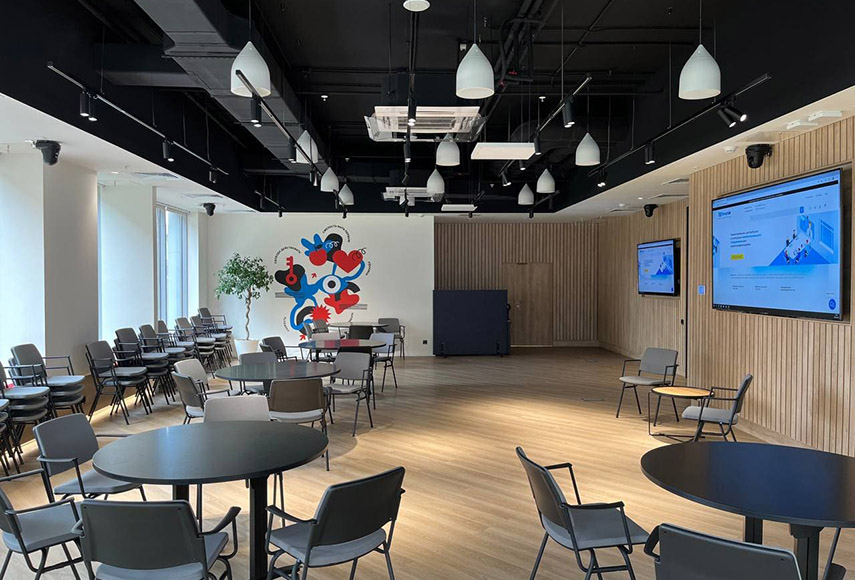

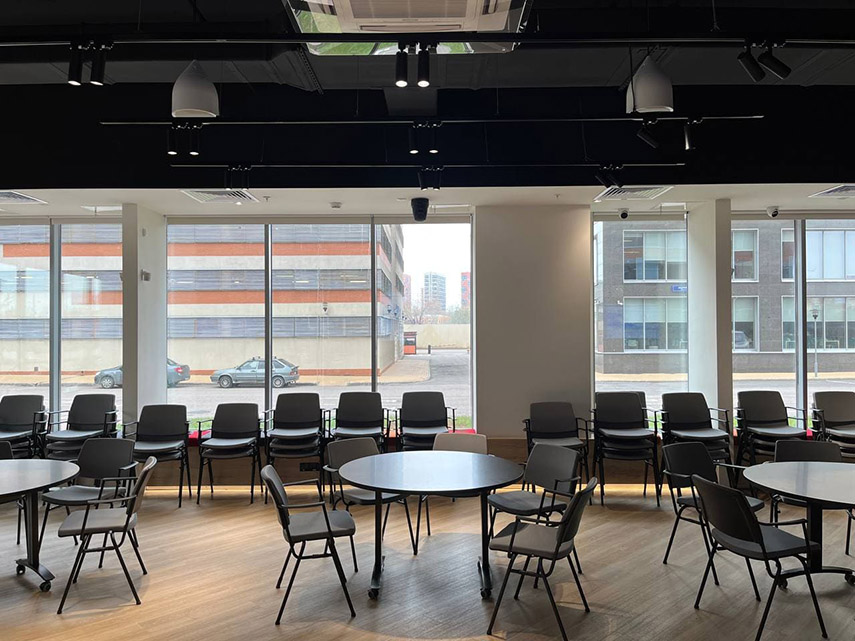

Компания Smart-AV реализовала по заказу своего постоянного клиента ПАО «МТС Банк» мультимедийную зону Медиарум 2.0, расположенную в зале-трансформере московской штаб-квартиры. Это помещение площадью около 100 м2, которое предназначено для проведения видеоконференций, презентаций, обучения, занятий по корпоративной гимнастике, онлайн-трансляций и записи видеороликов, при этом способно трансформироваться в 3 разных пространства: отдельные комнаты и общий зал (возможные комбинации: одно отдельно и два других вместе).
От интегратора требовалось спроектировать объект, подобрать подходящий комплект оборудования, произвести его монтаж и пусконаладку, реализовав возможность подключения к системам зала внешних видеокамер, телевизоров или микрофонов, и подготовить проектную документации стадии Р (список оборудования, схемы расположения оборудования с привязкой к определенным координатам, схемы подключения оборудования). Отдельное внимание было уделено простоте подключения к системе персональных ноутбуков сотрудников, зачастую не имеющих специальных технических знаний.
Реализация проекта

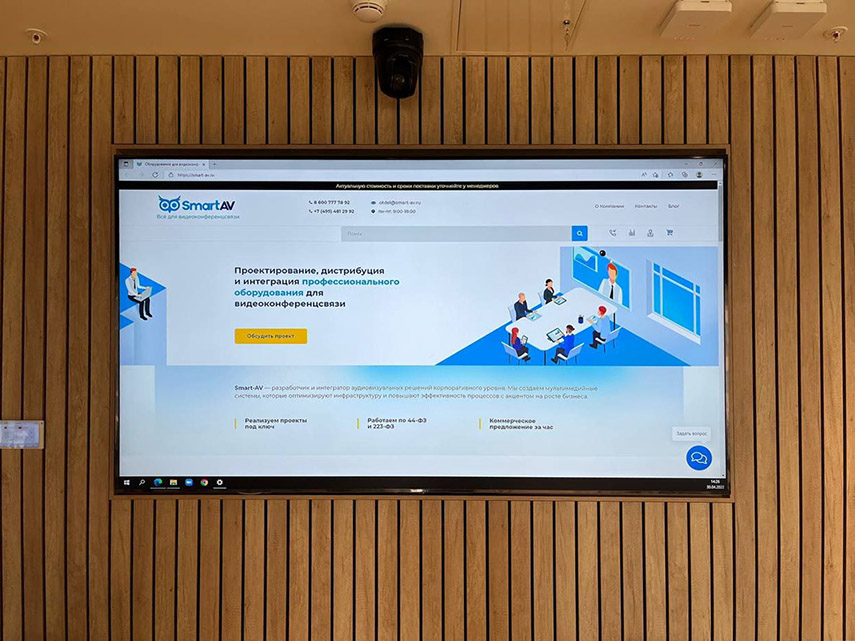

Для захвата видео в зале разместили 6 профессиональных PTZ-камер OPTOver P-A20S (по две на каждую трансформируемую часть зала). Они использует CMOS-сенсор Exmor R размером 1/2,8 дюйма, обеспечивающий поддержку разрешения 1080p@60 и возможность съемки в условиях слабого освещения, имеют 20-кратный оптический и 12-кратный цифровой зумы, а также быстрые и бесшумные моторы, позволяющие производить панорамирование на 360˚. Все это предоставляет широкие возможности для выбора планов и создания контента любого типа.
Система видеокоммутации с бесподрывным переключением реализована в зале на базе модульного матричного коммутатора Prestel MMS-3636. В него поступают сигналы с видеокамер, ноутбуков, ВКС-терминалов и устройств беспроводной трансляции контента, а затем отправляются на ЖК-панели, видеомикшер, ВКС-терминалы и платы видеозахвата. Коммутатор поддерживает разрешение 4K, работу с многоканальным цифровым звуком и способен обеспечить задержку видео выходного канала менее 0,1 мс (технология Gen-Lock).

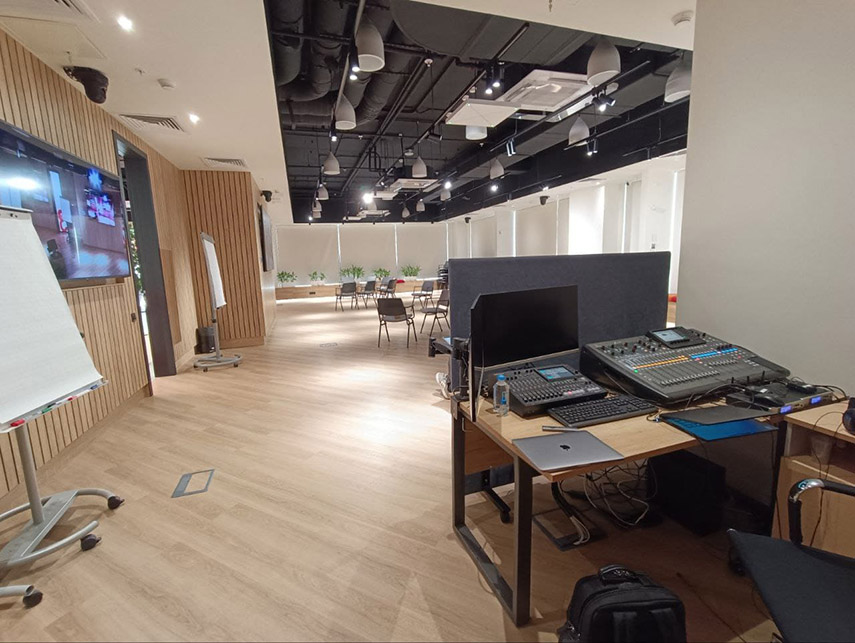

Вывод видео с нескольких источников на один экран с динамическими переходами в ручном режиме, необходимый для создания презентаций, цифровой рекламы или оформления бизнес-мероприятий, осуществляется в помещении с помощью видеомикшера Roland VR-50HD MK II.

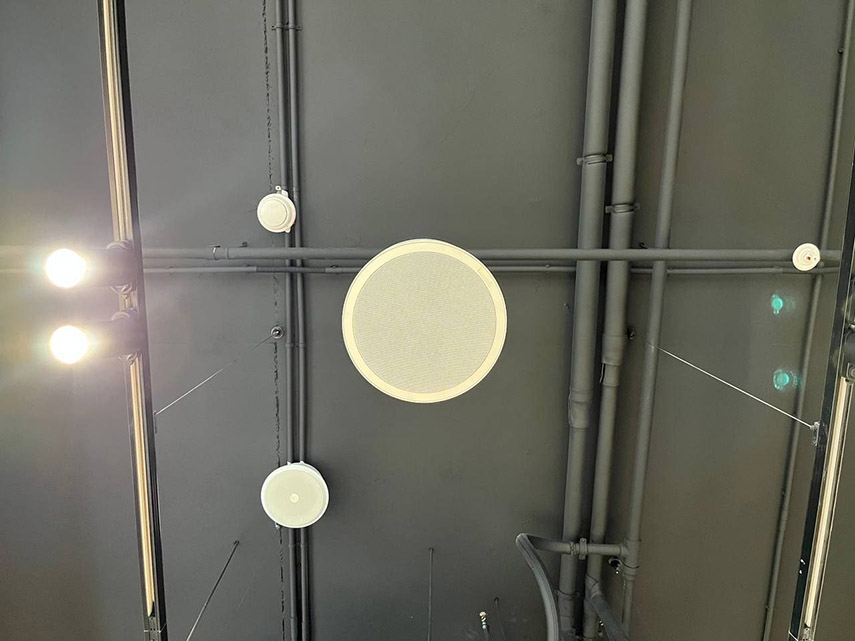

За захват голосов выступающих отвечают три потолочных микрофонных массива Sennheiser с технологией TrueVoice Lift (увеличение громкости усиления в зависимости от удаленности слушателя), которые могут работать вместе или отдельно.
Система звукоусиления включает подвесные громкоговорители Audac, усилитель PMQ600 с интерфейсом Dante и применяемый для маршрутизации аудиосигналов аудиопроцессор Tesira Forte DanCI с 32 двунаправленными каналами для передачи цифрового аудио, 12 аналоговыми входами, 8 аналоговыми выходами, технологией акустического эхоподавления и поддержкой протокола Dante.

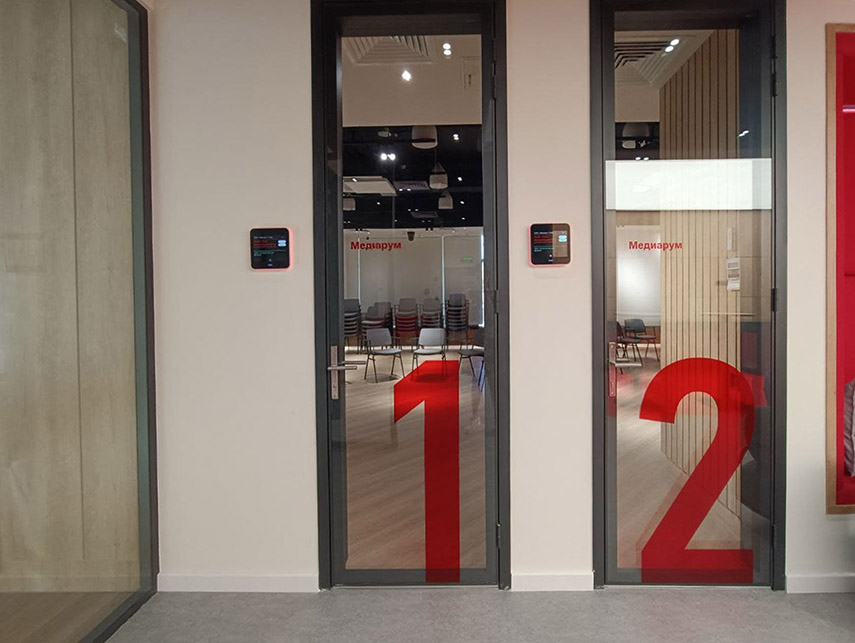

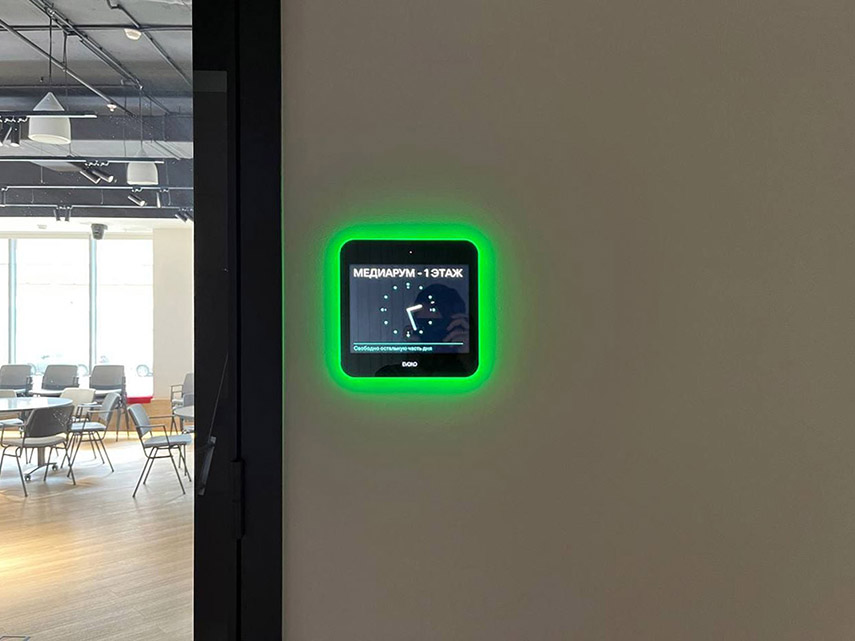

Посещаемость Медиарума регулирует система бронирования помещений Evoko Room Manager. Она совместима с Microsoft Office, Microsoft Exchange, Google, Lotus Domino и другими корпоративными платформами, оснащена 8-дюймовым сенсорным дисплеем с олеофобным покрытием, отображающим пользовательский интерфейс, и модулем бесконтактной идентификации RFID/NFC, упрощающим регистрацию сотрудников в системе.
Для связки всего мультимедийного оборудования зала применена система управления Crestron CP3, которая работает в соответствии с предустановленными сценариями: совместный, раздельный или ручной режимы. Интуитивно понятный интерфейс для взаимодействия с системой, предварительно согласованный с заказчиком, выводится на шести планшетах.
Отзыв интегратора
Комментирует Евгений Мищенко, менеджер по работе с клиентами Smart-AV:
«Легких проектов у нас не бывает. Все со своими особенностями. Но этот, по моей оценке, заслуживает, чтобы войти в топ-3 самых сложных в этом году. Почему? Судите сами. На реализацию у нас было всего 34 дня. Почему «всего»? Дело в том, что договор был подписан 15 декабря, а 17 января в зале запланировали проведение первого мероприятия, и новогодние выходные «съедали» ощутимую часть срока. Еще часть времени ушла на согласование документации. Договор должен был пройти все этапы и инстанции, которые предусмотрены в такой крупной компании, как ПАО «МТС Банк». Сроки буквально таяли на глазах. И это не все сложности. Предновогодний ажиотаж, когда многие компании стремятся закрыть проекты, отразился на доступности оборудования. Чтобы подобрать и забронировать необходимые позиции, нам пришлось мобилизовать все свои связи и возможности. Дополнительные сложности добавили рамки бюджета. Но наша команда готова к любым поворотам. Втискивались, вписывались, выкладывались, трудились. Справились!»
