Исходные данные
Американский производитель сетевых, соединительных и кабельных продуктов Belden открыл в Штутгарте, Германия, центр инноваций для физических клиентов (CIC), призванный познакомить их с продукцией и технологиями компании. Он стал первым из пяти глобальных центров, которые в ближайшее время будут построены в США, Европе, Индии, Китае и объединены между собой, чтобы их сотрудники, находящиеся в разных местах, могли беспрепятственно взаимодействовать друг с другом. Для реализации проекта заказчик привлек интегратора proAV и агентство по проектированию AV-систем 2Heads.
Реализация проекта

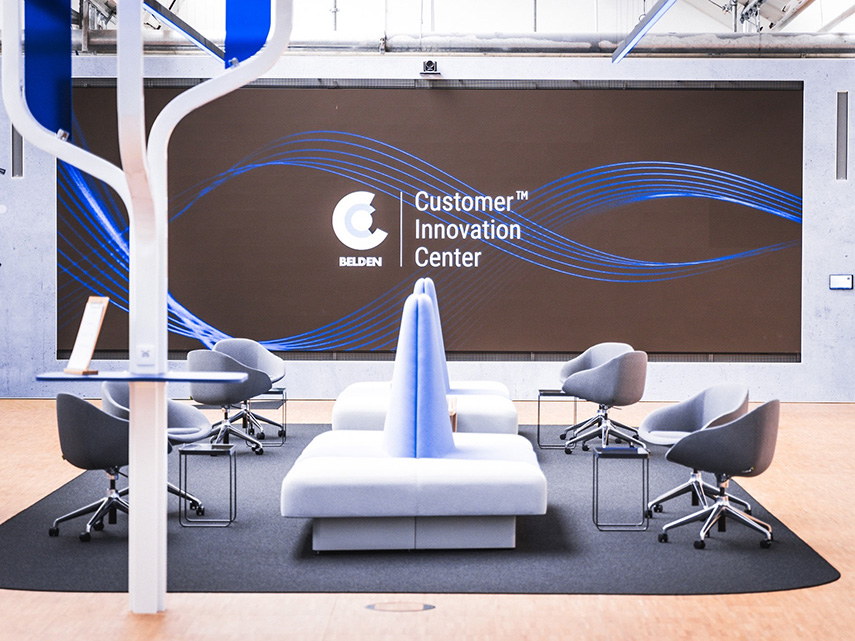

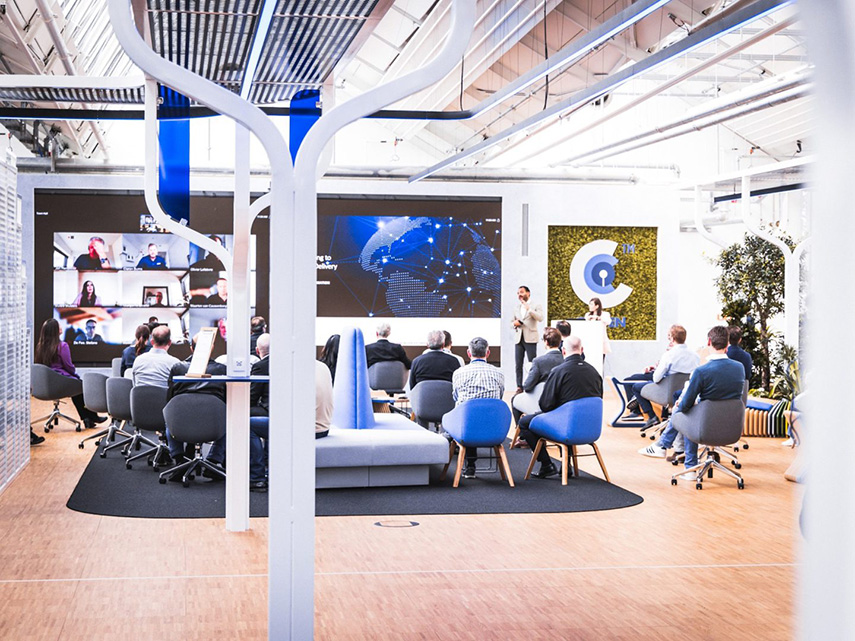

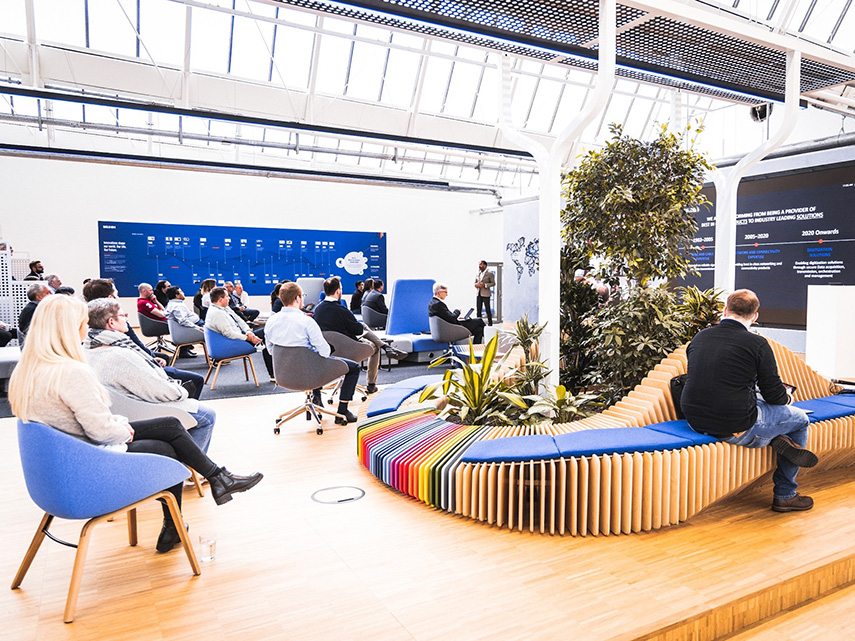

Центральное место в CIC занимает многофункциональное пространство, где проводятся встречи, презентации и видеоконференции с участием до 300 гостей. В качестве системы видеоотображения здесь используется светодиодная видеостена Samsung размером 7,7 x 2,7 метров. Воспроизведение звука осуществляют громкоговорители с управляемой направленностью Pan Acoustics, применение которых позволило преодолеть проблемы неблагоприятной акустики помещения, обусловленной преобладанием среди материалов отделки стекла. За захват голосов выступающих отвечает беспроводная микрофонная система Shure Microflex с ручными передатчиками. Помимо нее, присутствует беспроводная система Catchbox с комплектом микрофонов кубической формы, имеющих индивидуальные цвета и логотипы, захватывающая голоса сидящих в зале. Они могут легко передавать их между собой, что помогает быстро присоединиться к общению любому присутствующему.

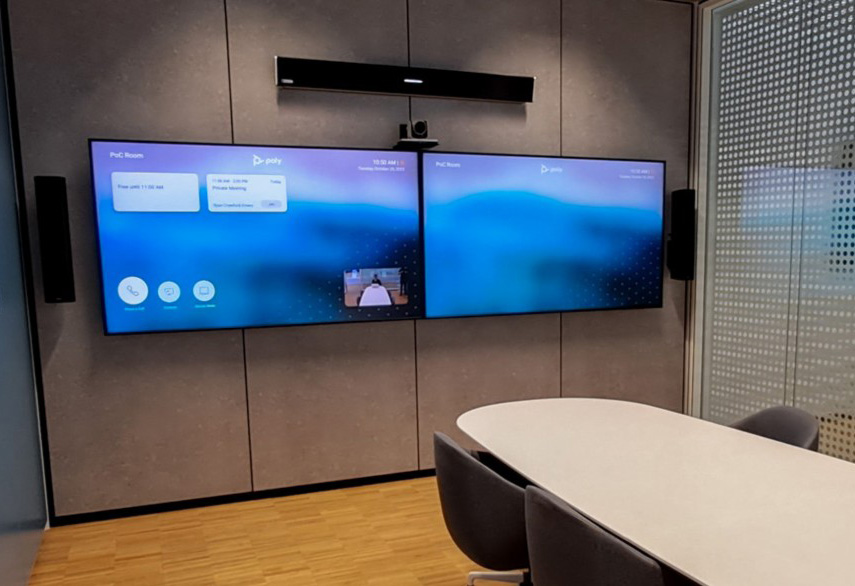

В комнате для проверки концепции (PoC) интегратор реализовал возможность проведения сеансов видеоконференцсвязи с удаленными собеседниками. Для этого были задействованы кодек Poly G7500 с запущенной на нем ВКС-системой Microsoft Teams VC suite и массив микрофонов Nureva HDL 300. Для удобства демонстрации материалов предусмотрена беспроводная презентационная система Mersive Solstice и медиаплеер Pixilab, на базе которого работает система Belden CMS, предназначенная для показа тематических исследований и продуктов компании. Всем оборудованием на объекте управляет AVoIP-система Crestron NVX. Она же позволяет просматривать видеопотоки с камер в различных лабораториях, поступающие через глобальную сеть CIC.
К комнате для проверки концепции примыкает учебное помещение, где предусмотрена возможность вывода контента из различных источников на видеостену из LCD-панелей Samsung VM55 (конфигурация 3 x 2). Для взаимодействия с презентационными материалами, внесения аннотаций и сотрудничества с удаленными участниками присутствует интерактивная доска Samsung Flip.
В помещении для записи презентаций продуктов, обучающих видеороликов и вебинаров, демонстрируемых на Belden TV, компания proAV задействовала PTZ-камеру Aver PTZ 310N, портативную систему видеокамер Wolfvision EYE-14 (для съемки товаров крупным планом), моторизированный зеленый экран и микрофоны Shure. Управление этим пространством осуществляется комбинацией системы Crestron и системы живого производства и потоковой передачи vMix.
[Лаборатория валидации и разработки решений встречает посетителей 98-дюймовым ЖК-дисплеем Samsung, установленным на изготовленной по индивидуальному заказу моторизованной пластине, которая может перемещаться горизонтально. Контент на нее поступает с медиаплеера Pixilab либо по беспроводному соединению с PTZ-камеры Aver 520 Pro через BYOD-систему Mersive Solstice. Дополняет инсталляцию отдельно стоящий куб. Для вывода изображения три его стороны покрыты ЖК-панелями PPDS X-Line (с каждой из сторон конфигурация 3 x 2), а для реализации интерактивности задействована ИК-рамка.
Маршрутизация AV-источников в центре осуществляется централизованно расположенным сетевым стеком и системой управления Crestron. Для выбора необходимых источников в каждом помещении установлены тач-панели Crestron TSW или Apple iPad с программным обеспечением Crestron. Для интеграции Digital Signage системы Pixilab, используемой для вывода на средства отображения здания различных подборок контента из библиотеки Belden, с системой управления Crestron интегратор написал собственный API, что позволило вывести на тач-панели контроль основных функций Pixilab. Централизованная система звукоусиления создана на объекте на базе громкоговорителей QSC ADS802T.
Отзыв интегратора
Комментирует Райан Кроуфорд-Эмери, технический менеджер proAV:
«Мы познакомились с 2Heads на этапе планирования, и на тот момент у нас обоих уже были отношения с клиентом. Когда 2Heads начала переговоры с заказчиком о разработке CIC, IT-директор Belden выделил нас как своего партнера по AV. Благодаря этому еще на этапе проектирования были решены все ключевые вопросы, что способствовало успешной реализации. Одной из основных сложностей при оснащении объекта стала сложная акустика центрального зала. Мы не могли использовать в этом помещении потолочные акустические системы и микрофоны, но громкоговорители Pan Acoustics прекрасно справились со своей задачей. Из совместных с 2Heads инсталляций я бы отметил куб в лаборатории. Мы занимались дисплеями, а они - ПК и ИК-сенсором. Нестандартное соотношение сторон было проблемой. Но поскольку с каждой стороны есть один медиаплеер (три дополнительных внутри), то мы не соединяли видеостену традиционным способом. На самом деле это шесть отдельных дисплеев».
