Исходные данные

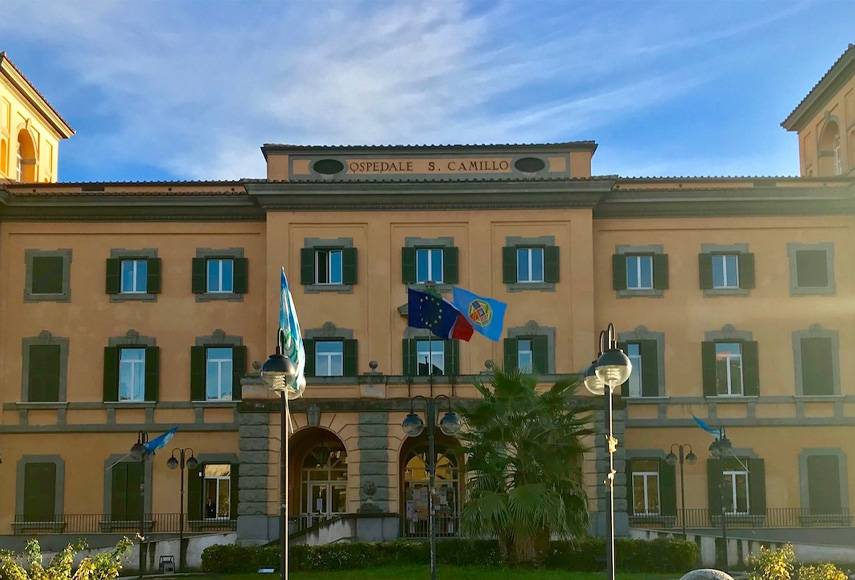

Больница Сан-Камилло Форланини, являющаяся одним из крупнейших медицинских учреждений Рима, занимается не только оказанием качественных медицинских услуг, но и проведением образовательных и научных программ. В рамках последней модернизации в ней была осуществлена полная реконструкция главной аудитории, в которой проходят лекции и конференции, в том числе с удаленно расположенными преподавателями и медиками. За реализацию технического оснащения объекта отвечал системный интегратор A&ITS. Заказчик хотел получить возможность проводного и беспроводного вывода контента на большой экран и функционал видеоконференцсвязи, при этом сама AV-система должна была быть максимально простой в эксплуатации, чтобы пользоваться ей могли сотрудники без технических навыков.
Реализация проекта

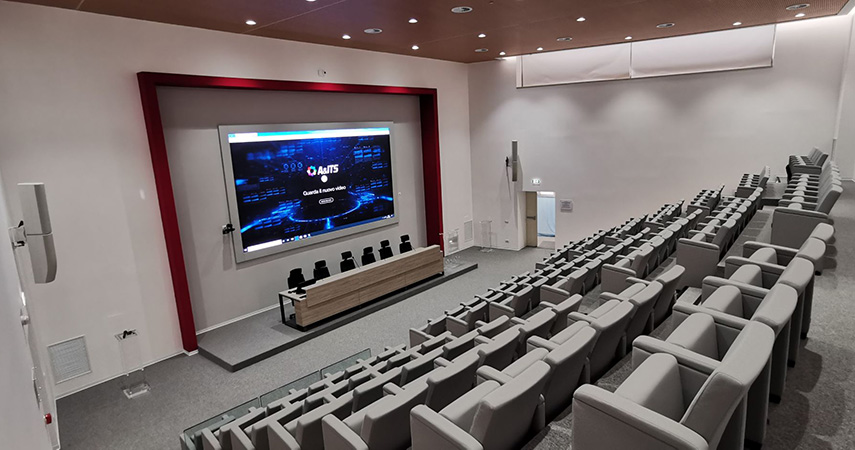

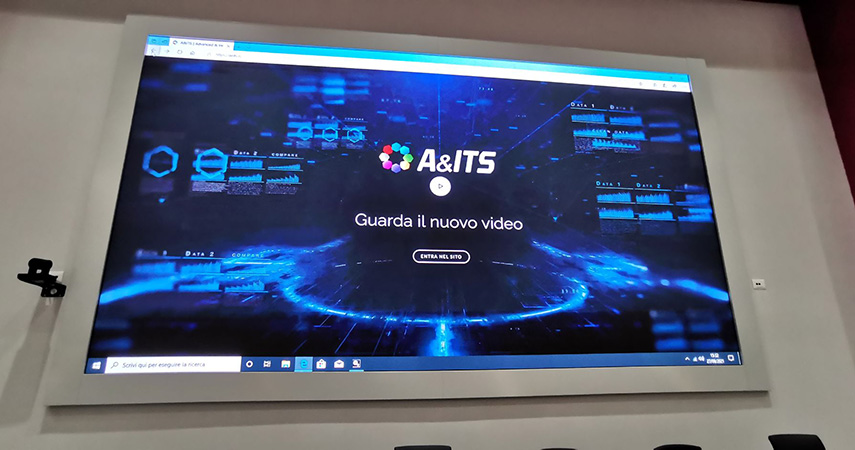

Интегратор присоединился к объекту на начальном этапе реконструкции, что позволило произвести проектирование AV-инфраструктуры с нуля, сделав ее максимально отвечающей задачам клиента. Центральное место в аудитории занимает светодиодная видеостена, сформированная из LED-панелей Lightbeam RS с шагом пикселя 2,5 мм, которая контролируется видеопроцессором NovaStar VX6S. Для управления выводом контента на экран используется 21,5-дюймовый сенсорный монитор Hannspree HT225HPA, расположенный на столе докладчиков. Основной сложностью в реализации системы видеоотображения стала установка. Из-за неровностей стены стандартные крепления не позволили корректно разместить видеостену, поэтому интегратору пришлось сделать кастомную монтажную систему.
Для захвата видео во время проведения сеансов видеоконференцсвязи применяются три PTZ-камеры, две из которых направлены на стол докладчиков, а третья снимает общий план зала. Сигналы с них поступают в видеомикшер RGBLink, а затем по USB отправляются в мини-ПК с предустановленными программными ВКС-платформами Microsoft Teams и Zoom Rooms. Система распределения сигналов включает коммутатор Extron SW2 HD 4K PLUS, HDMI-передатчик DTP2 T 212 и HDMI-приемник DTP2 R 211, а также комплект Kramer Kit 400 (автоматический коммутатор/передатчик KIT-400T и приемник/масштабатор KIT-400R). Для проводного вывода на экран презентационных материалов достаточно подключиться единственным HDMI-кабелем к системе распределения сигналов и можно начинать выступление. Возможность беспроводного вывода обеспечивает BYOD-система Aurora Multimedia TS-100-4F с комплектом USD-донглов TS-K1.

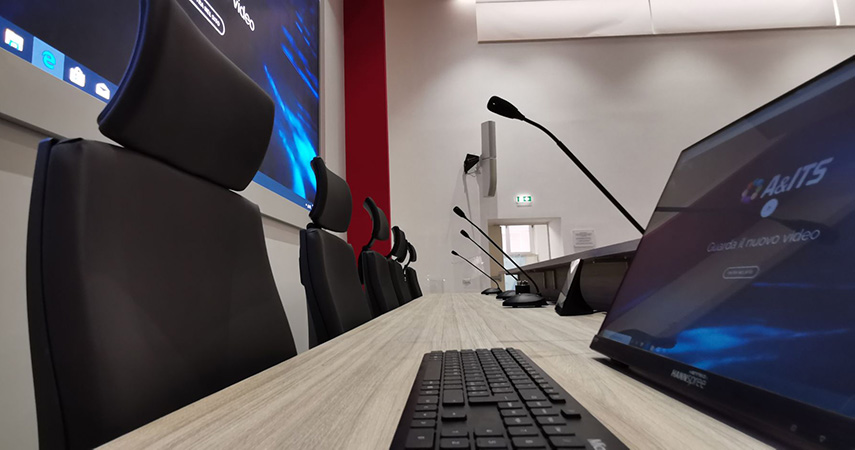

В состав аудиосистемы помещения вошли две звуковые колонны JBL CBT, размещенные на двух боковых стенах, сабвуфер JBL AC115S и усилители Crown XTI. Аудиосигналы поступают в усилитель с цифрового аудиопроцессора Extron DMP 128 Plus, дополненного Dante-интерфейсом AXI 44 AT. На столе докладчиков предусмотрены микрофоны на гибкой стойке Electro-Voice Polarchoice.

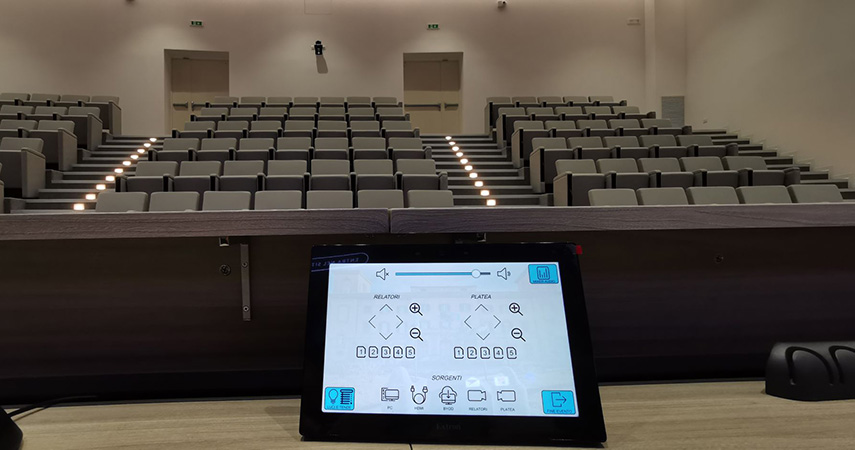

Дополнила AV-оснащение система автоматизации на базе процессора Extron IPCP Pro 350 с инжектором питания XTP PI 100 и KNX IP-интерфейсом KNX 100G. Управление всеми развернутыми в аудитории системами осуществляется на экране сенсорной панели Extron TLP Pro 1025T, установленной на столе докладчиков. С помощью простого и наглядного интерфейса сотрудники больницы могут регулировать громкость звука в помещении, настраивать яркость освещения, переключаться между источниками контента, с которых изображение поступает на экран, активизировать необходимые в данный момент камеры и выбирать один из четырех предустановленных режимов: аудиоконференция (с выключенным экраном), презентация (с включенным экраном), видеоконференция (с включенными экраном и мини-ПК с ВКС-кодеком) и окончание работы (выключение всех мультимедийных систем).
Отзыв интегратора
Комментирует Риккардо Агостини, пресейл-менеджер и менеджер по работе с ключевыми клиентами A&ITS:
«Клиенту требовалось оборудовать помещение для проведения видеоконференций, презентаций и выступлений. Он хотел получить возможность проводного и беспроводного вывода контента для демонстрации процессов хирургии, а также подключения к конференциям удаленных участников. Так как сотрудники больницы не имеют специальных технических знаний и навыков, то необходимо было реализовать AV-систему с максимально простым управлением.
Специально созданный для заказчика интерфейс, отображаемый на тач-панели Extron, позволяет одним нажатием соответствующей иконки выбрать подходящий режим работы, благодаря чему эксплуатация системы не вызывает сложностей даже у неподготовленных пользователей».
