Исходные данные
Компания STEPLine произвела оснащение мультимедийными системами конференц-зала Дворца школьников города Алматы. Заказчик поставил перед интегратором задачу развернуть конференц-систему и камеры с позиционированием, реализовать возможность трансляции и записи совещаний, одновременного вывода изображения со всех камер напрямую в видеоконференцию, проведения беспроводных презентаций и маршрутизации звука на систему звукоусиления помещения.
Реализация проекта

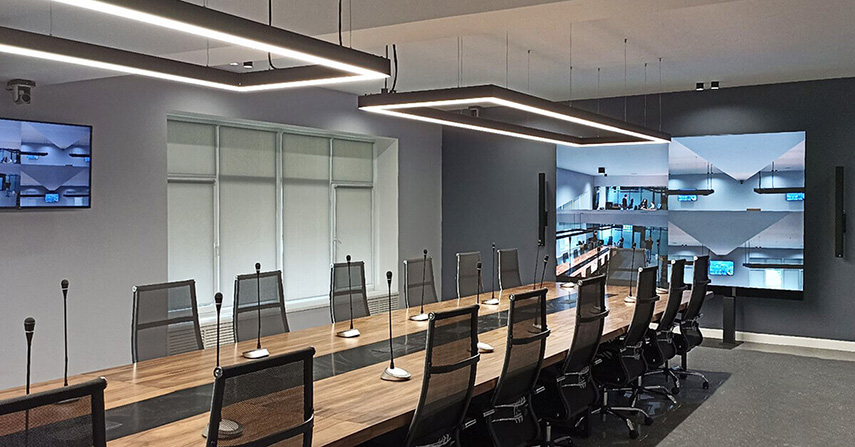

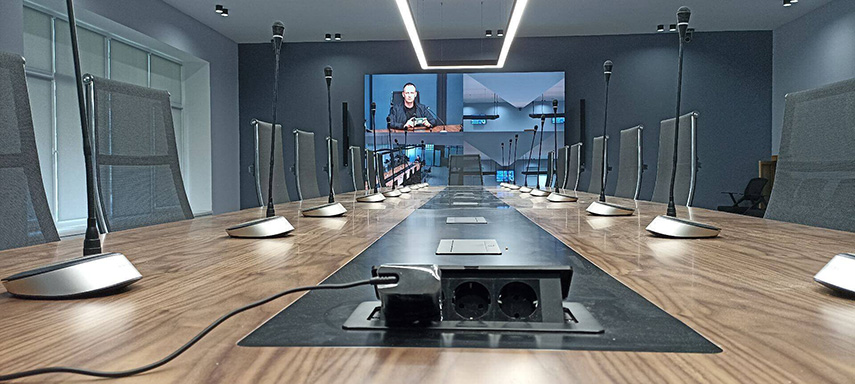

Для построения конференц-системы было выбрано оборудование тайваньского производителя BXB: центральный блок UFO-2050, микрофонный пульт председателя UFO-2011 и 24 пульта делегатов UFO-2012. Центральный блок способен автоматически отключать микрофоны через установленное время после окончания речи и предлагает широкий набор режимов управления совещанием: Normal, Chairman, Override, Open-Mic и FIFO. В ручном режиме председатель может самостоятельно включть и отключать микрофоны участников.
Для проведения видеоконференций и архивирования совещаний в зале установлена медиастанция AREC LS-860. Она имеет 4 входа HDMI, выделенные под каждый вход независимые аудиоразъемы 3,5 мм (мини-джек), индикатор громкости на передней панели, поддержку протокола SRT (NDI-HX – в модификации LS-860N), позволяющую одновременно захватывать четыре источника видеосигнала (IP или HDMI), переключаться между ними, комбинировать в одном канале источники, вести запись и организовывать прямые трансляции на веб-сайты. Заменить оператора призвана интегрированная функция отслеживания спикера.
Соединение медиастанции с компьютером производится с помощью переходника AREC A-BR01 (HDMI на USB 3.0), который допускает подключение видеоисточника с HDMI-выходом к ПН с интерфейсом USB 3.0, используя для сопряжения аудио и видео USB-устройств стандартные встроенные драйверы ОС (UVC). Опционально есть возможность добавить источник звука через разъем 3,5 мм (мини-джек) и выводить изображение с источника на дополнительный экран через сквозной HDMI-разъем.

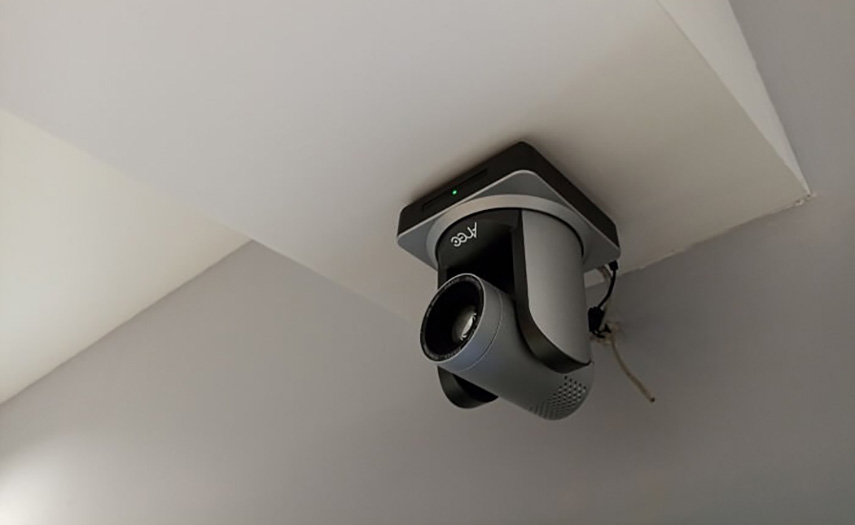

Захват видео в помещении осуществляют четыре PTZ-камеры AREC A-VC01 3 (CI-22H). Выбранные модели отличаются широким углом обзора, наличием 20-кратного оптического зума, поддержкой разрешения 1080@60p и способностью выводить видеопотоки через порты HDMI, USB 3.0 или по IP. Камерами управляет центральный блок BXB C901. Изменение их положения в горизонтальной и вертикальной плоскостях, а также выполнение быстрого разворота осуществляется через LCD-дисплей и кнопки управления на лицевой стороне устройства.

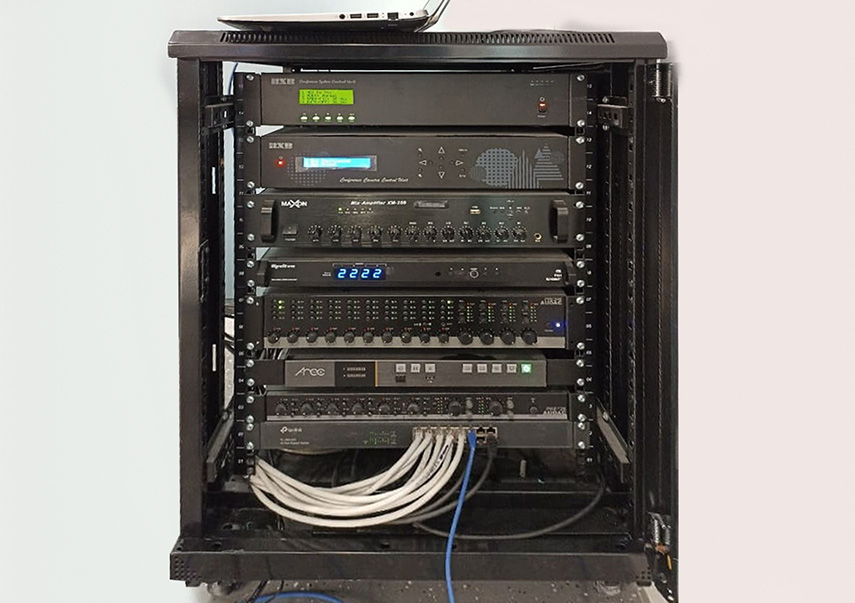

Процессор допускает одновременное подключение до 1009 микрофонов и 4 камер, снабжен интерфейсами RS-485 и RS-232. Его порт USB может использоваться для передачи данных и связи с управляющим оборудованием или ПО, а 4 входных и 6 выходных портов – для работы с изображениями. Для каждого из выходов доступен выбор одного из четырех уровней яркости. В памяти устройства хранится до 128 точек позиций на каждую камеру. Широкий спектр автоматических настроек позволяет производить видеозапись мероприятия с разных ракурсов, установленных заранее. На случай внештатных ситуаций процессор оснащен 4-битным DIP-переключателем.

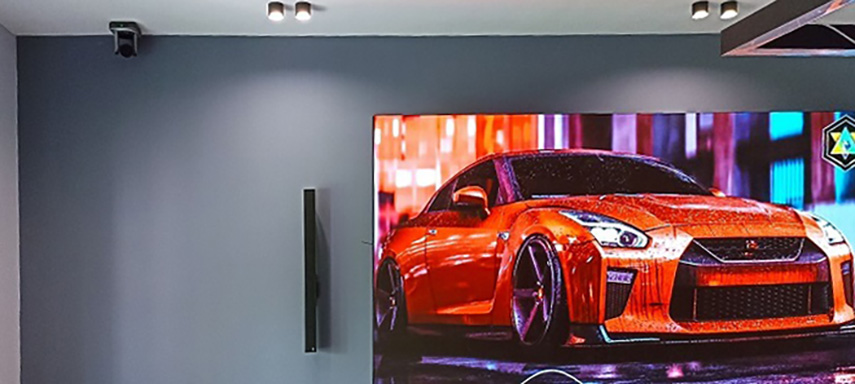

В состав системы звукоусиления вошли встраиваемые потолочные коаксиальные громкоговорители AUDAC CIRA724/W, звуковые колонны KYRA12/B, четрехзонный 10-канальный микшер-предусилитель PRE240 и пятизонный мишер-усилитель MAXON XM-250 (выходная мощность 250 Вт). Главной особенностью колонн является диаграмма направленности 170° x 45°, которая позволяет озвучивать акустически сложные помещения, значительно уменьшая в них эхо и обратную связь от микрофона. Благодаря этому голоса выступающих отчетливо слышны даже на самых дальних рядах. PRE240 поддерживает подключение аудиоисточников любого типа (Mic, Line, Bluetooth) и способен обрабатывать поступающие сигналы, микшировать и отправлять на четыре линейных выхода. Наличие функций активации приоритета на микрофонных входах с приглушением прочих источников и полного отключения звука по сигналу от внешних систем (контакты MUTE) допускает воспроизведение служебных объявлений или тревожных сообщений СОУЭ.
Помимо основного конференц-зала, во Дворце школьников был оборудован дополнительный зал меньшего размера. В нем требовалось проводить небольшие онлайн-совещания и уже стояла интерактивная панель, подключенная к интернету. Она была дополнена широкоугольной PTZ-камерой TENVEO TEVO-10X2MP с 10-кратным оптическим зумом и удобным USB-подключением, а также спикерфоном TENVEO Tevo-A3000BEX с выносными микрофонами и функциями эхо- и шумоподавления, который способен осуществлять захват голосов на расстоянии до 8 метров.
