Исходные данные

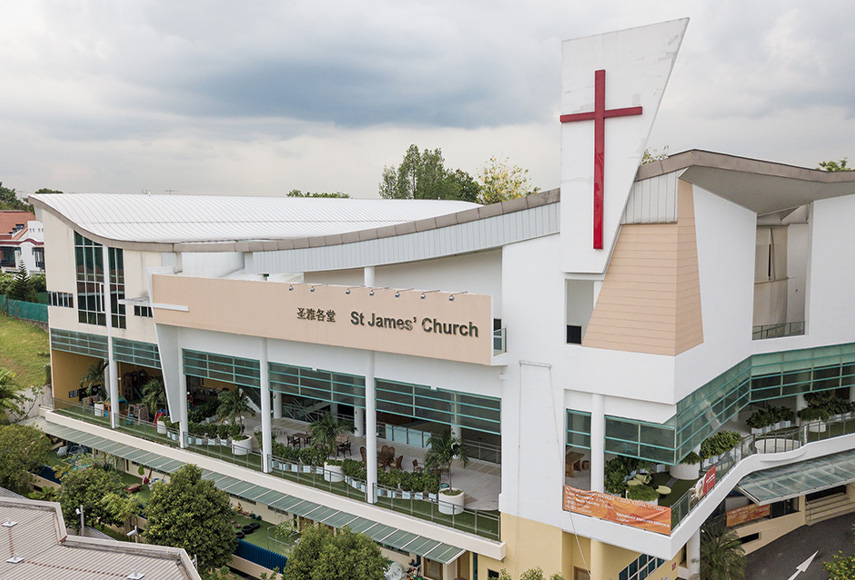

Церковь Святого Иакова в Сингапуре была основана в 1977 году и с тех пор регулярно проводит службы на английском и китайском языках. В 2009 году она заняла новое здание, а в конце 2023 – обратилась к интегратору Illuminate Productions для модернизации устаревших аудиовизуальных систем, у которых начали возникать серьезные системные сбои. В новом здании предусмотрены главное святилище на 550 верующих, дополнительное святилище для 300 китайскоязычных прихожан, аудитория для молодежных служб, небольшая традиционная часовня, детский сад, кафе и несколько офисных помещений.
Основной фронт работ в рамках проекта пришелся на три зала, где проходят службы. Во время них на сцене выступает группа из пяти человек с вокалистами, сочетающая литургию и современные песни, что требует качественной системы звукоусиления. Имеющиеся в помещениях аудиосистемы нуждались в обновлении, а в главном святилище из-за расположения громкоговорителей в непосредственной близости от прожекторов, частично перекрывающих распространение звука, требовалось также пересмотреть места их установки. Еще одной задачей, поставленной перед интегратором, стала организация стационарной системы прямых трансляций, так как прежде при проведении мероприятий каждый раз ставились и настраивались беззеркальные камеры, что было неудобно.
Реализация проекта

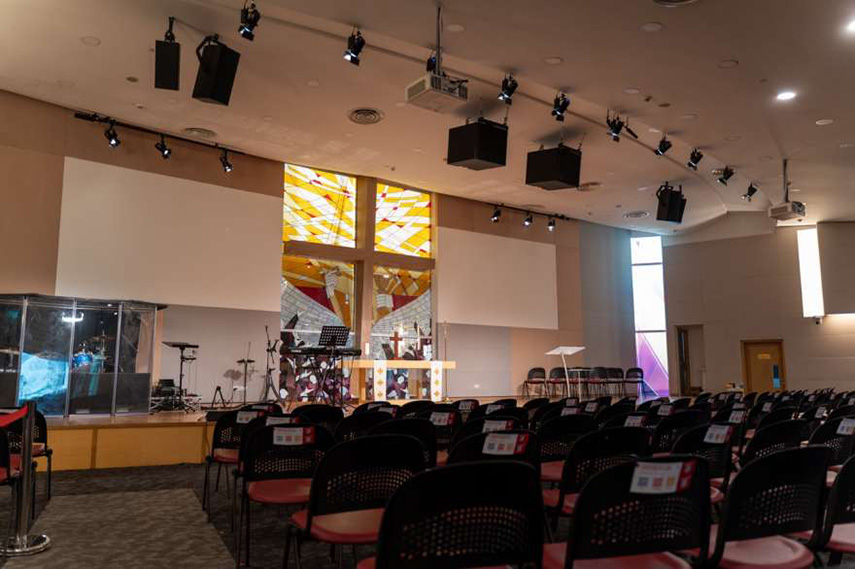

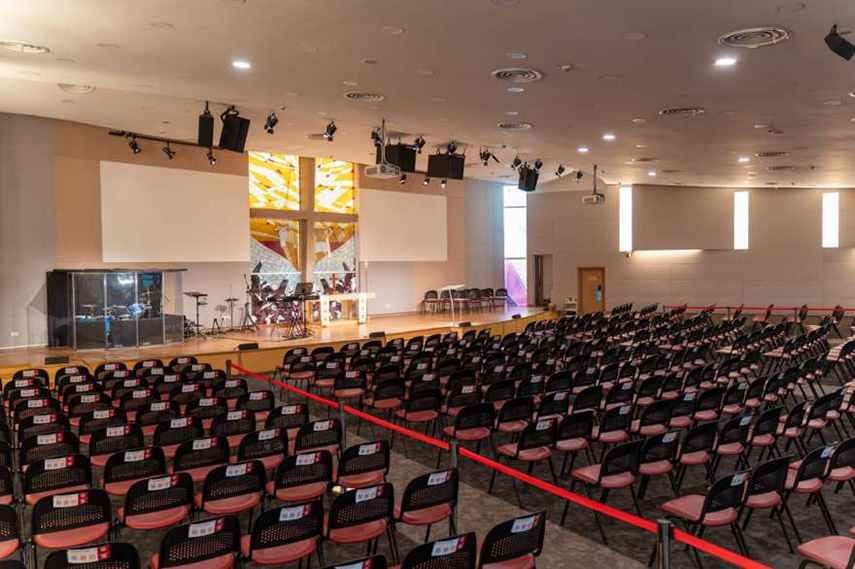

В результате переоборудования системы звукоусиления главного зала заказчик хотел не только решить проблему неудачной установки акустических систем и повысить качество звука, но и сократить место, занимаемое на потолке громкоговорителями. Для этого Illuminate Productions подобрал компактные и при этом мощные точечные источники d&b audiotechnik, которые способны развивать более высокий, чем у предыдущей аудиосистемы, уровень звукового давления, но требуют меньше пространства для монтажа.

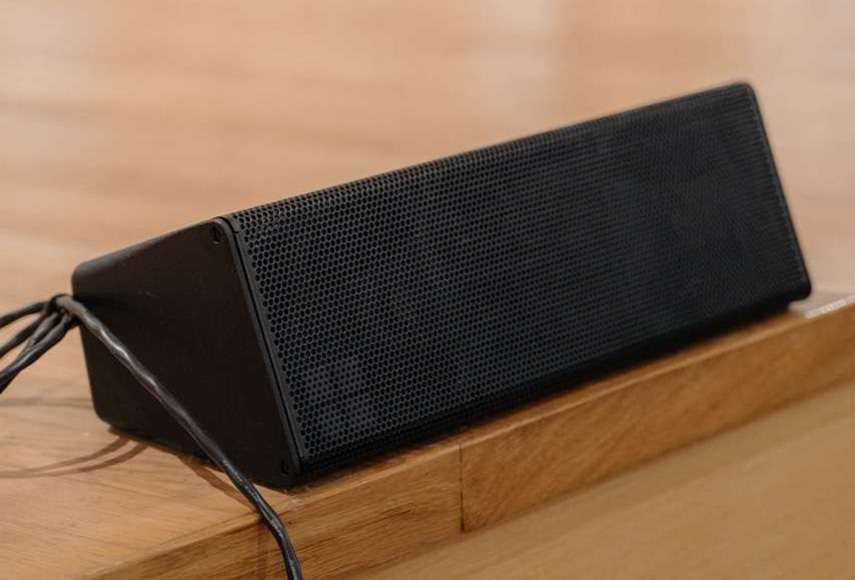

Слева и справа от сцены были размещены трехполосные громкоговорители d&b Vi10P, в качестве аут-филлов задействованы два двухполосных громкоговорителя d&b 10S, в качестве фронт-филлов – шесть двухполосных громкоговорителей d&b 44S. Для лучшей передачи низких частот конфигурация дополнена двумя сабвуферами d&b Vi, расположенными в центре над сценой. Чтобы компенсировать изогнутую конструкцию потолка, интегратор применил линию задержки из шести двухполосных акустических систем d&b 44S. Питаются все громкоговорители от одного четырехканального усилителя d&b 40D и двух d&b 5D.
Захват инструментов и голосов до модернизации производился в святилище с помощью беспроводных микрофонных систем Shure QLX-D. Они хорошо справлялись с задачей захвата звука, но имели проблемы с выпадением радиочастот и возникновением интермодуляционных искажений. Для их решения были установлены две активные направленные антенны Shure UA874 и система распределения питания на базе стабилизаторов напряжения Furman CN3600, используемая для подключения к сети всего оборудования помещения.
Стационарная система прямых трансляций зала создана на основе двух PTZ-камер Canon CR-N500 с разрешением 4K UHD и 15-кратным оптическим зумом и двух CR-N300 с разрешением 4K UHD и 20-кратным оптическим зумом. Они автоматически включаются при запуске всей системы и управляются с одного контроллера RC-IP100. Распределение поступающих с камер сигналов производит коммутатор ATEM, оставшийся от предыдущей конфигурации.
Для реализации простой и удобной системы освещения были выбраны 16 светодиодных светильников Aputure Storm LS 60x с асферической оптикой. Управление ими выведено не на специализированную световую консоль, а в приложение, запущенное на планшете iPad.

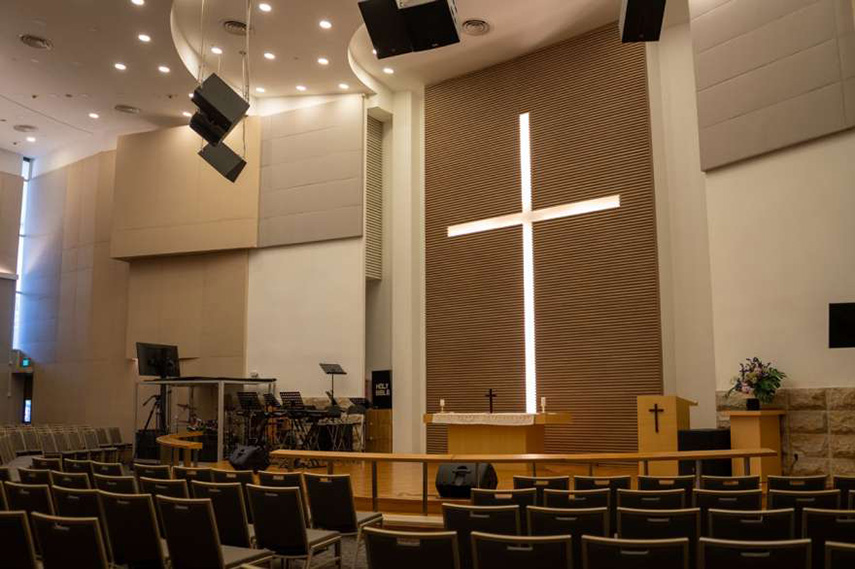

Во втором святилище, где проходят службы на китайском языке, Illuminate Productions установил три PTZ-камеры Canon CR-N500 для стриминга, активную направленную антенну Shure UA874 и широкополосный UHF-антенну UA844+SWB для улучшения качества приема сигналов беспроводной микрофонной системы Shure QLX-D и систему распределения питания для повышения стабильности работы оборудования.

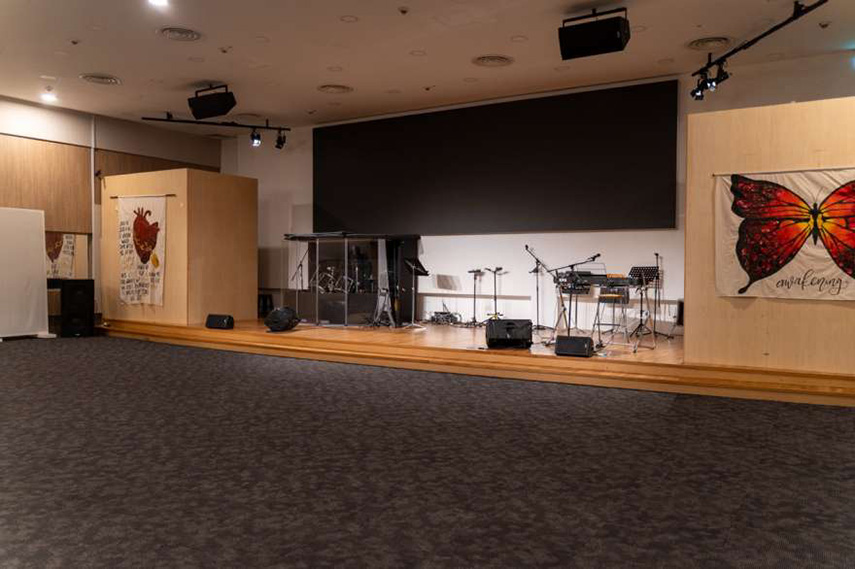

Аудитория получила две PTZ-камеры Canon CR-N500, две CR-N300 и пульт дистанционного управления RC-IP100. Ее система захвата звука была дополнена двумя направленными микрофонами Sennheiser MKH 416-P48U3, а система сценического освещения – 10 светильниками Aputure Light Storm LS 60x. Помимо этого, во всех трех помещениях на барабанных стойках разместили экшн-камеры GoPro HERO12 Black, видеосигналы с которых использутся для стриминга.
Также в рамках модернизации демонтированные в главном зале громкоговорители были перераспределены в аудитории и часовне, заменив собой более старые компоненты имеющихся в них систем звукоусиления. Применявшиеся до этого в помещениях микшерные консоли Allen & Heath, персональные мониторные микшеры ME-1 и стейджбоксы были сохранены, войдя в состав новой конфигурации.
Основной сложностью при работе над проектом стало ограниченное время на его реализацию. Так как в церкви планировалось обновление системы кондиционирования, то модернизацию аудиовизуального оснащения было принято решение произвести параллельно с ним. Для этого закрывался один из залов, устанавливались кондиционеры, после чего разворачивались и настраивались мультимедийные системы, и помещение вновь открывалось для служб, а для переоборудования закрывалось следующее.
Отзыв заказчика
Комментирует Кэлвин Ган, руководитель отдела видеопроизводства церкви Святого Иакова:
«До обновления нам приходилось каждый раз перед мероприятием устанавливать и настраивать камеры, а затем обучать волонтеров вручную выставлять экспозицию. Теперь же достаточно включить питание, после чего камера самостоятельно запустится в работу и автоматически выберет оптимальные настройки. Это требует для управления процессом съемки всего одного волонтера, а не четырех, как было прежде. Помимо этого, сейчас как главное, так и дополнительные святилища имеют собственные YouTube-каналы, куда параллельно осуществляются трансляции из всех трех помещений. Таким обраом, проведенная модернизация помогла нам не только повысить качество изображения, но и оптимизировать работу волонтеров».
