Комплексное оснащение первой уральской Академии единоборств РМК

Исходные данные

В 2018 году в Екатеринбурге открылась первая на Урале Академия единоборств РМК. Здание академии занимает шесть этажей, два из которых отданы под «РМК Арену», спроектированную для проведения профессиональных поединков и рассчитанную на 400 зрительских мест, а остальные разделены на зоны, организованные под двенадцать различных видов единоборств и пресс-конференции. Комплексное оснащение объекта было поручено интегратору «АудиоВидеоСистемы», который включившись в работу на этапе окончания строительства в августе 2017 года, разработал проект, выполнил поставку и монтаж оборудования, а также запустил комплекс к торжественному открытию.

Реализация проекта

Среди разделов, подготовленных командой «АудиоВидеоСистемы» присутствуют: бродкастинг, архитектурная акустика, рабочее освещение по всей арене, LED-экраны и медиафасад, постановочное освещение, конференц-технологии, механооборудование сцены и её озвучивание.

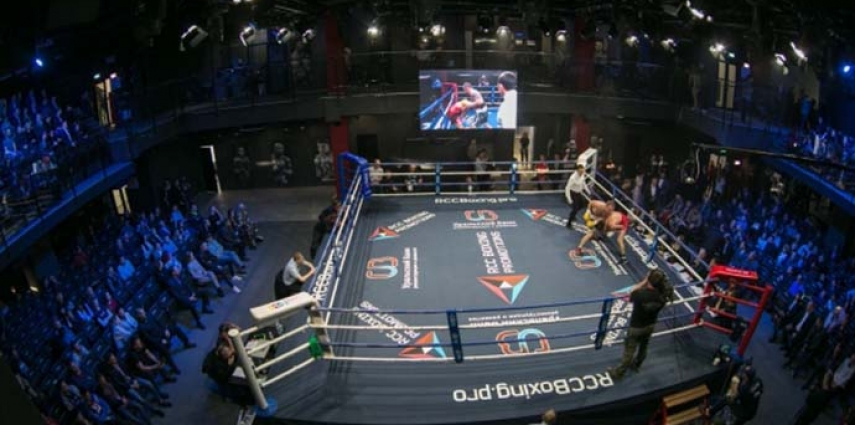

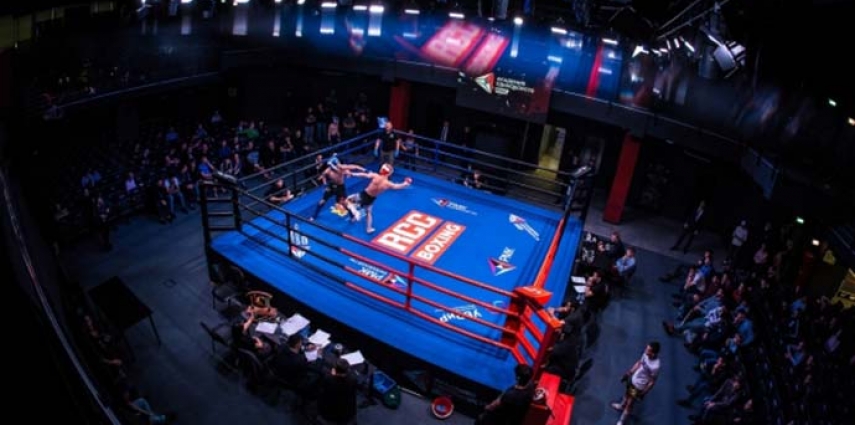

Арена представляет собой ринг с местами для зрителей по периметру. Над рингом размещаются две квадратные фермовые конструкции, на которых установлены световые приборы Color Imagination. К потолку в стеке подвешены элементы звукового линейного массива «Протон», а для видеотрансляции предусмотрен трехметровый LED-экран и четыре дублирующих дисплея LG с диагональю 75 дюймов. Поскольку арена — это большое открытое пространство, то в нем необходимо было снизить уровень реверберации, для чего интегратор применил напыляемое акустическое покрытие Sonaspray (толщина 15–20 мм), не требующее учета геометрических особенностей помещения и дополнительного монтажа акустических панелей.

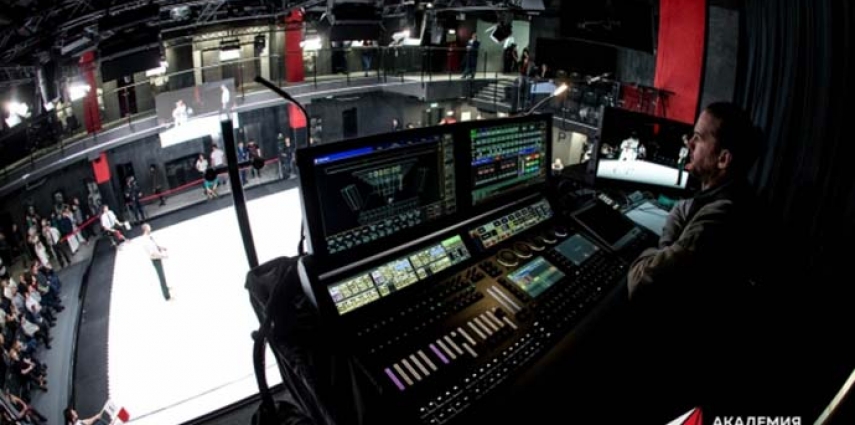

Управление светом и звуком осуществляется с места оператора, оборудованного световым контроллером Martin LightJockey2 и микшерным пультом Yamaha QL1. Для контроля освещения используется протокол Dali. В рамках этой части проекта интегратор реализовал множество световых зон с возможностью диммирования и дистанционного управления. Локальное управление организовано с помощью кнопочных настенных панелей, доступ к которым при необходимости может быть ограничен.

Съемка соревнований и шоу ведется с пяти полноразмерных камер и одной PTZ-камеры в центре над рингом. Трансляция может сразу идти в интернете, на телевидении и на всех средствах отображения в здании (светодиодных экранах, медиафасаде и внутреннем телевидении). Также реализована функция титрования, возможность монтажа и показа замедленных повторов в реальном времени. Между операторами и режиссером предусмотрена дуплексная система режиссерской связи.

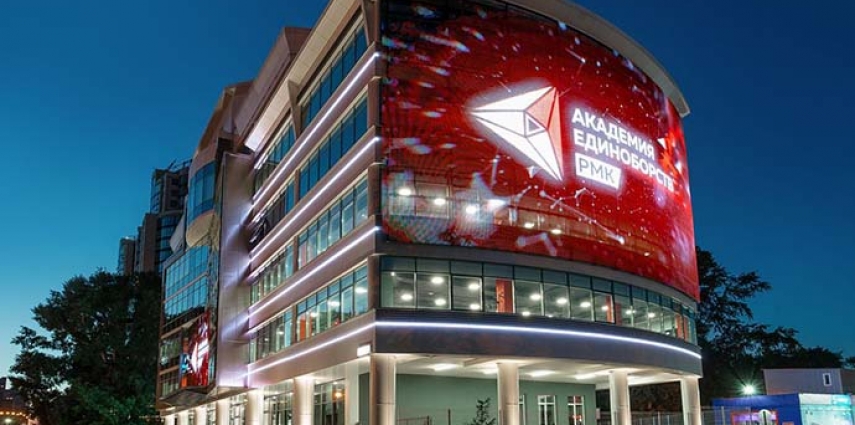

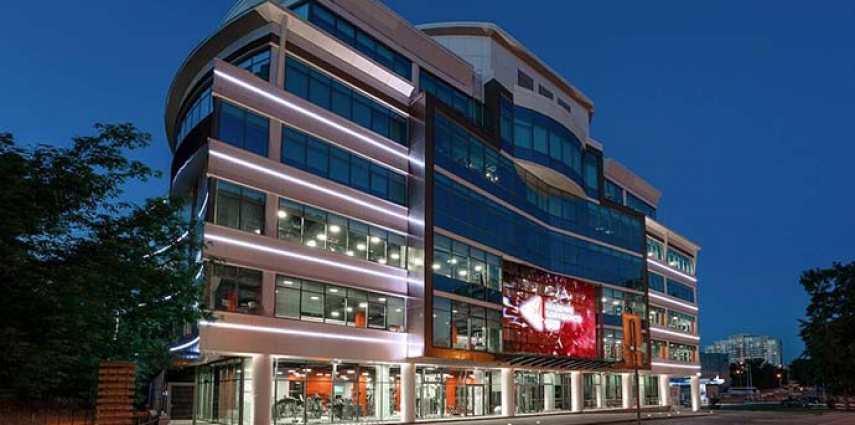

Стеклянный фасад академии украсили два светодиодных медиафасада, первый из которых с габаритами 11,5 х 7 метров был установлен в нише входной группы, а второй с габаритами 22,5 х 12 метров — на торце. Здание РМК имеет окна со всех сторон, поэтому медиафасады выполнили по светопрозрачной технологии со светопроницаемостью 70%. Оба экрана обладают высокой частотой обновления, составляющей 3840 Гц, что позволяет в реальном времени снимать их на видео без эффекта ряби. Для установки светодиодной продукции понадобилось более 200 кронштейнов, 1000 погонных метров металла и 2000 метров кабеля.

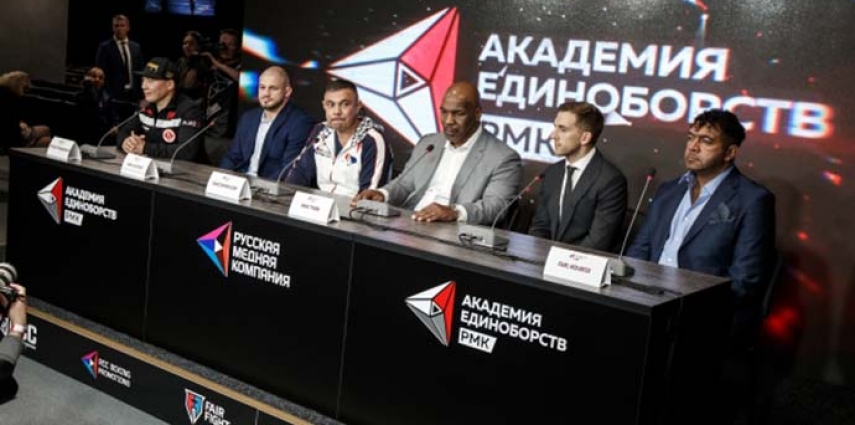

Зона Face-to-Face (зона пресс-конференций), представляющая собой небольшой конференц-зал, была оборудована светодиодным экраном, двумя акустическими системами Bose, четырьмя настольными микрофонами Shure на гусиной шее и специальным освещением для телесъёмок.

Отзыв интегратора

Рассказывает инженер «АудиоВидеоСистем» Владимир Мощенко:

Для нашей компании проект получился по-настоящему уникальным. Мы взяли в работу огромное количество разделов и должны были оснастить их в достаточно сжатые сроки. Кроме того, мы заложили в систему много интересных “фишек” и возможностей для будущих апгрейдов. К примеру, система постановочного освещения при необходимости допускает четырехкратное расширение, а трансляцию соревнований можно выводить на светодиодные экраны, телевидение внутри здания или на медиафасад
