Исходные данные

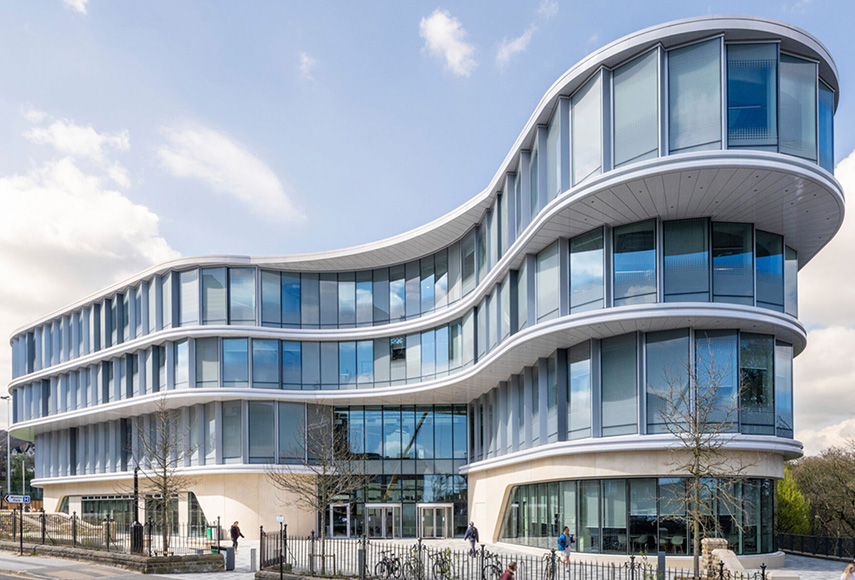

Шеффилдский университет ведет свою историю с 1828 года, а последнее десятилетие входит в Top-10 лучших ВУЗов Великобритании и Top-100 ВУЗов мира. Количество желающих учиться в нем ежегодно растет, поэтому в сентябре этого года, к началу нового учебного сезона, был открыт The Wave – факультет социальных наук Шеффилдского университета, объединивший под одной крышей семь различных дисциплин. Здание кампуса, спроектированное архитектурной студией HLM Architects, имеет необычную изогнутую форму и интересный интерьер со множеством скругленных элементов.

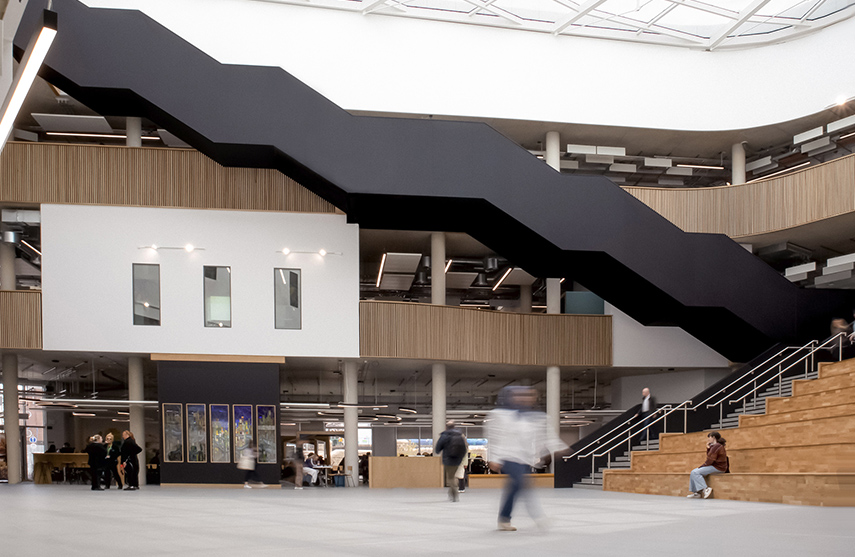

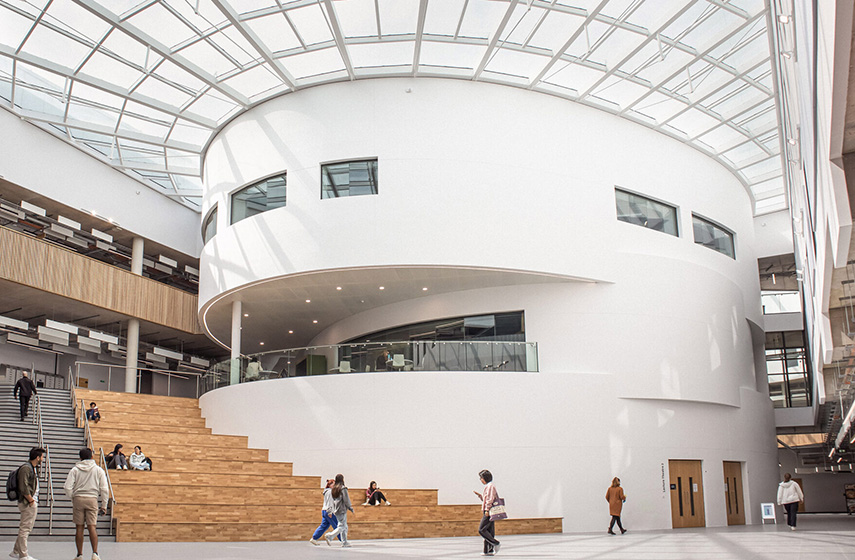

Заходя в него, посетители попадают в центральный атриум со стеклянной крышей, обеспечивающей естественное освещение помещения. На первом этаже к нему примыкают большие лекционные залы, рабочие пространства, IT-лаборатории, помещения для проведения семинаров и помещения новостного отдела, на втором и третьем этажах расположены академические офисы, комнаты отдыха и зал заседаний. Для их мультимедийного оснащения к проекту был привлечен один из крупнейших системных интеграторов Великобритании – компания proAV. Заказчик хотел получить современное решение на базе новейшего оборудования, которое не устарело бы в ближайшие несколько лет, и гибкую сетевую систему распределения AV-сигналов, позволяющую свободно транслировать лекции или презентации в любые из имеющихся помещений.
Реализация проекта

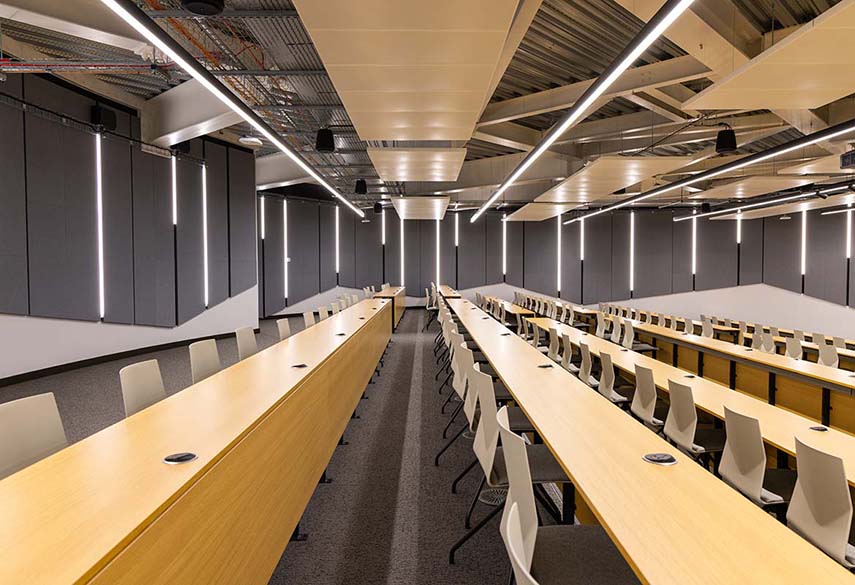

Лекционный зал 1 вместимостью более 400 человек получил комплект из двух экранов Screen International Flatmax, засвечиваемых тремя лазерными проекторами Panasonic RZ890 яркостью 8000 люмен (в дальнейшем планируется добавить еще четыре проектора и два экрана), систему звукоусиления, которая включает 12 подвесных громкоговорителей JBL C65P/T, 4 громкоговорителя QSC AD-S162T-WH, 2 сабвуфера AD-S112SW, усилители CX-Q4K8-EU и процессор Q-Sys Core DSP, три PTZ-камеры Sony SRG-X400WC (две сзади и одна спереди), подключенные к платформе для записи лекций Echo360, и BYOD-систему Crestron AM-3100-WF-I. Чтобы предотвратить возникновение нежелательных отражений в помещении, где много бетонных поверхностей, на стенах и под потолком были установлены тонкие белые акустические панели.
На рабочем месте преподавателя предусмотрен выполненный на заказ письменный стол Top-Tec со встроенной документ-камерой Wolfvision VZ-3neo и возможностью подключения персонального ноутбука. Под ним размещена стойка с кодерами AMX NMX-ENC-N2312, приемниками радиомикрофонных систем Sennheiser SL Lavalier set, усилителями и DSP. Рядом со столом предусмотрен 24-дюймовый сенсорный экран Smart Podium Pro SP624P, на котором во время занятий удобно вносить заметки и выводить их на большие экраны. Для людей с нарушениями слуха есть индукционные петли с приемниками Williams W-WF-R1. Все системы на кафедре автоматически выключаются через 10 минут бездействия, что помогает предотвратить несанкционированный доступ к учебным материалам в случае, если преподаватель после проведения лекции забудет их выключить.
Лекционный зал 2 на 250 – 300 студентов оснащен тремя лазерными проекторами Panasonic RZ890, двумя PTZ-камерами Sony SRG-X400WC (одна спереди и одна сзади), 10 подвесными громкоговорителями JBL C65P/T и кодерами AMX NMX-ENC-N2312. Благодаря наличию в камерах поддержки протокола NDI и подключению всех залов в единой системе AV over IP из них можно вести прямые трансляции в другие помещения кампуса.
Рабочие пространства The Wave были разработаны на основе концепции Creative Media Service, предлагающей преподавателям и студентам вместе поработать над созданием контента. В них установлены 86-дюймовые 4K-дисплеи Panasonic TH86CQE1, громкоговорители JBL C65P/T, процессоры Q-Sys, кодеры AMX NMX-ENC-N2312 и декодеры NMX-DEC-N2322, а также закрытые кабинки со съемочным оборудованием.
Четыре помещения для проведения семинаров вместимостью 10 человек получили 55-дюймовые дисплеи Panasonic TH-55VF2W, восемь помещений на 20 человек – 65-дюймовые дисплеи TH65CQE1, два помещения на 30 человек – 75-дюймовые дисплеи TH75CQE1 и два помещения на 60 человек – 86-дюймовые дисплеи TH86CQE1. Для беспроводного вывода контента на экраны предусмотрены BYOD-системы Crestron AM-3100-WF-I. Дополняют конфигурацию громкоговорители QSC AD-S162T-WH с усилителями CX-Q4K8-EU.
Три IT-лаборатории кампуса оснащены 86-дюймовыми дисплеями Panasonic TH86CQE1, коммутаторами AMX SDX-414-DX, кодерами NMX-ENC-N2312 и декодерами NMX-DEC-N2322, громкоговорителями QSC AD-S162T-WH и усилителями CX-Q4K8-EU. В самой большой из них на 80 человек есть умные выдвижные столы производства Top-Tec, из которых после поворота специальной защелки со скрытой полки внизу выдвигаются экран, клавиатура и мышь. После использования их можно убрать обратно, освободив стол для выполнения других задач.
В пяти помещениях для студентов-журналистов, относящихся к отделу новостей, были инсталлированы 55-дюймовые дисплеи Panasonic TH-55VF2W, беспроводные презентационные системы Crestron AirMedia и AV over IP система AMX (кодеры NMX-ENC-N2312 и декодеры NMX-DEC-N2322).

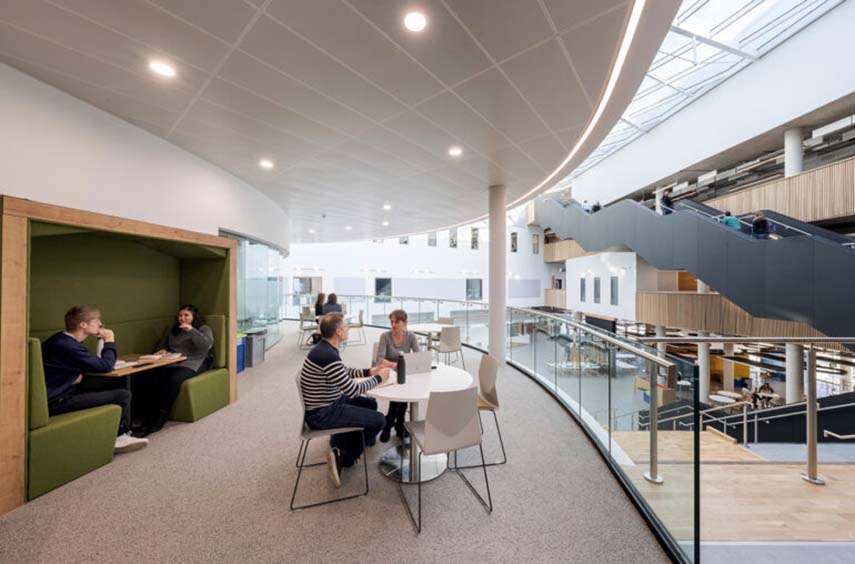

На втором и третьем этажах расположены академические офисы, 21 комната отдыха и зал заседаний. Во всех них установлены дисплеи Panasonic и комплекты из ВКС-оборудования Logitech, подключенные к платформе Google Meet. В зале заседаний это видеобары Rally, дополненные незаметно расположенными под потолком микрофонами, а в офисах и комнатах отдыха – видеобары MeetUp. Забронировать любое из этих помещений можно через Календарь Google.
Для реализации автоматизации в кампусе были применены контроллеры NX-2200 NetLinxNX с тач-панелями MD-702-BL и кнопочными панелями MCP-106-BL. Передача сигналов осуществляется на объекте через три различные сети: отдельную VLAN для системы AV over IP, VLAN для управляющих команд и аудио VLAN, для каждой из которых выделен свой независимый комплект сетевых коммутаторов.
Отзывы интегратора и заказчика
Комментирует Джонатан Каннингем, старший бизнес-менеджер в компании proAV:
«При внедрении AV-технологий мы стремились по максимуму подготовить университет к будущему, а реализованная в нем система AV over IP предоставляет высокую гибкость в распределении AV-сигналов. Вы можете легко транслировать лекцию или презентацию из любого зала или аудитории в любую другую, показать идентичный контент на всех экранах кампуса в день открытых дверей или отправлять сигналы из разных помещений в телестудию, которая находится в соседнем здании, для использования их в составе системы удаленного видеопроизводства».
Дополняет Ян Ноулз, руководитель отдела технологий преподавания, средств массовой информации и поддержки мероприятий Шеффилдского университета:
«Еще на этапе планирования The Wave мы хотели создать учебное пространство, где преподаватели имели бы возможность гибко выбирать тип помещения под формат урока. Именно поэтому у нас есть лекционные залы, рабочие пространства, IT-лаборатории и прочее. В залах преподаватели читают лекции, в рабочих классах им предлагается попробовать новые способы обучения и совместной работы, а в помещениях для семинаров учащиеся могут объединяться в группы и делиться транслируемым по беспроводному соединению контентом наравне с преподавателями».
