Исходные данные

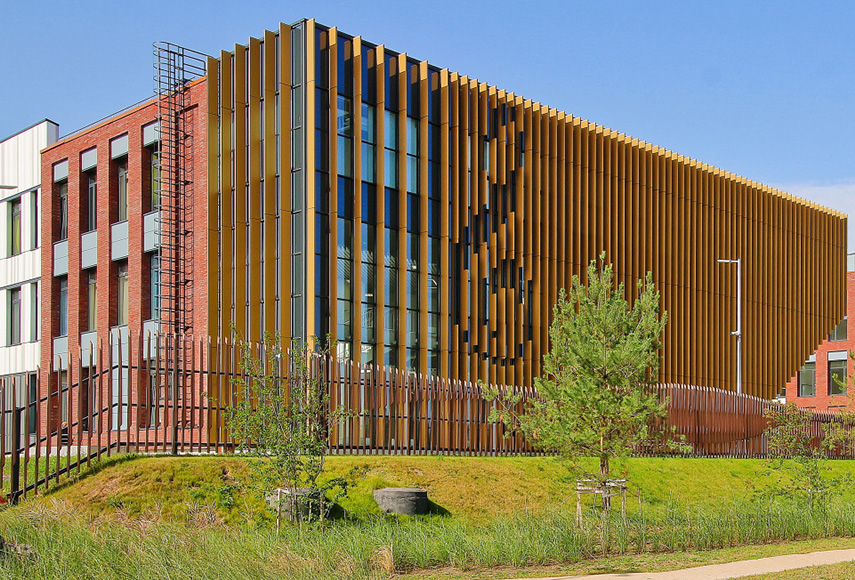

ГК DIGIS произвела мультимедийное оснащение филиала федерального государственного бюджетного образовательного учреждения высшего образования Центральная музыкальная школа – Академии исполнительного искусства «Балтийский», расположенного в городе Калининград. Генеральным подрядчиком проекта выступила ГК Стройтрансгаз. Всего интегратором было оснащено: 38 учебных музыкальных классов, репетиционный зал на 80 мест, концертный зал на 280 мест, камерный зал на 50 мест, студии звукозаписи и видеозаписи, библиотека/медиатека, а также созданы мобильный комплект оборудования для видеозаписи и мобильный комплект для записи и воспроизведения звука.
Реализация проекта

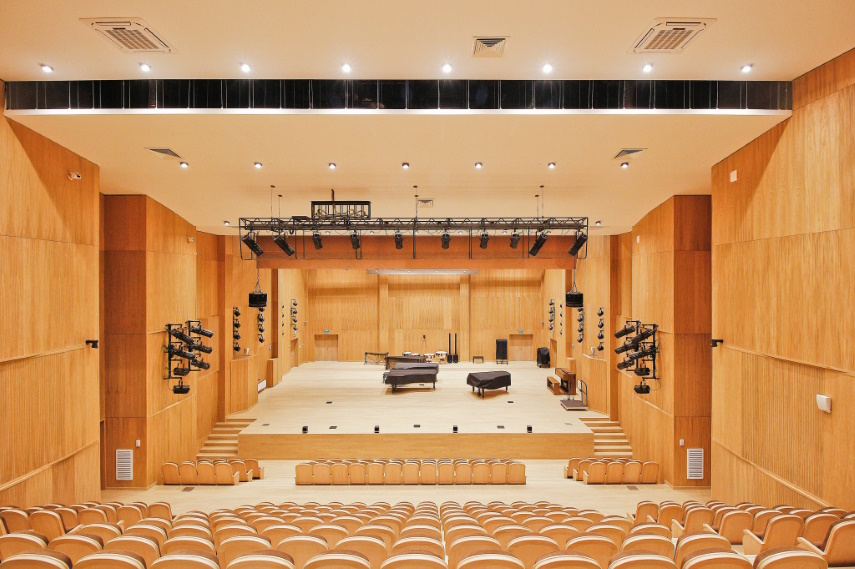

Концертный зал
Основным средством отображения информации здесь выступает размещенный на стене зрительного зала видеопроектор Vivitek DU9800Z с лазерным источником света и длиннофокусным объективом, который засвечивает экран с электроприводом Kauber (соотношение сторон – 16:9), расположенный в пространстве сцены. В качестве источников видео можно использовать PTZ-камеры AVONIC, персональные мобильные устройства, подключенные в настольный лючок на столе оператора в аппаратной, и контент, передаваемый по оптике из видеостудии при помощи приемников/передатчиков.

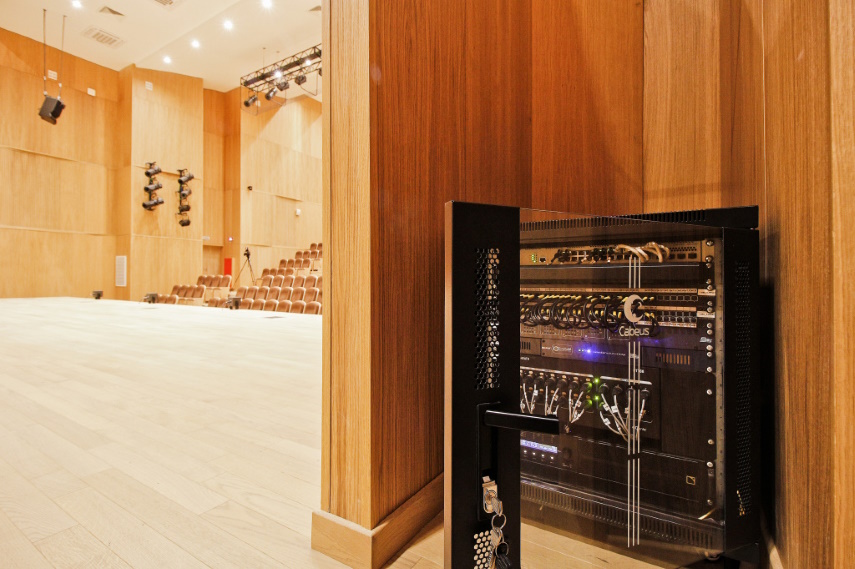

Система звукоусиления зала состоит из основных акустических систем L-Acoustics A10i (располагаются в зале кластерами по краям сценического пространства), акустических систем озвучивания партера 5XT, сценических мониторов X12 (размещаются на сцене в зависимости от постановочной задачи и имеют два вида установки: на 35° или 55°, с использованием напольных ножек или без них) и усилителей LA4X со встроенным DSP-процессором (установлены телекоммуникационном шкафу на сцене).
Источниками сигнала могут быть четыре радиосистемы, комплект проводных вокальных и инструментальных микрофонов, плеер/рекордер и любые Dante-устройства, в том числе ПК оператора, оснащенный виртуальной звуковой картой Dante. Приемники радиосистем и плеер/рекордер находятся в телекоммуникационном шкафу в аппаратной. Для стабильной работы радиосистем предусмотрена дополнительная активная антенная система. Повысить удобство использования плеера/рекордера призван пульт дистанционного управления на столе оператора. Мобильные источники звука допускают подключение как в аппаратной, так и на сцене, в сценические телекоммуникационные шкафы или лючки.
Для записи проводимых мероприятий (изображение с камеры, транслируемое изображение, звуковое сопровождение и речь выступающих) в телекоммуникационном шкафу есть рекордер Epiphan Pearl Mini, способный вести одновременную запись двух видеосигналов с разрешением Full HD и независимую запись звука.
Подсистемы аудио-/видеокоммутации организованы в зале на основе видеомикшера RGBLink M2 в аппаратной на столе оператора (обработки сигнала с PTZ-камер и для трансляция сигнала на средство отображения или устройство записи), матричного коммутатора Wyrestorm в телекоммуникационном шкафу в аппаратной (прием, обработка, преобразование, перекрестная коммутация и отправка видеосигналов с разрешением до UHD от источников информации к средству отображения и устройству записи), приемники и передатчики AV-сигналов (преобразование видео- и аудиосигналов и управляющих команд и их трансляция на расстояние до 100 метров), матричный коммутатор аудиосигналов и микшерный пульт в аппаратной на столе оператора, который соединен с телекоммуникационными шкафами на сцене по протоколу Dante и дистанционно управляется с планшета.
Подсистема интегрированного управления мультимедийным оборудованием включает центральный контроллер с интерфейсами для обеспечения связи с управляемыми устройствами по протоколам RS232, RS485, TCP/IP и настольную панель на рабочем месте оператора, куда выведен интуитивно понятный графический интерфейс.
Камерный зал
Система звукоусиления камерного зала состоит из основных акустических систем L-Acoustics X12, которые располагаются мобильными кластерами по краям сценического пространства, сценических мониторов X12 и усилителей с DSP-процессорами LA4X, получающими аудиосигналы от микшерного пульта. В качестве источников предусмотрены две радиосистемы, комплект проводных вокальных и инструментальных микрофонов, плеер/рекордер. Подключение дополнительных источников звука может производиться как в микшерный пульт, так и в напольный интерфейсный модуль Dante на сцене. Ядром подсистемы коммутации, отвечающим за обработку и маршрутизацию аудиосигналов, является цифровой микшерный пульт на столе звукооператора, по протоколу Dante соединненный с интерфейсным модулем.
Оркестровый класс

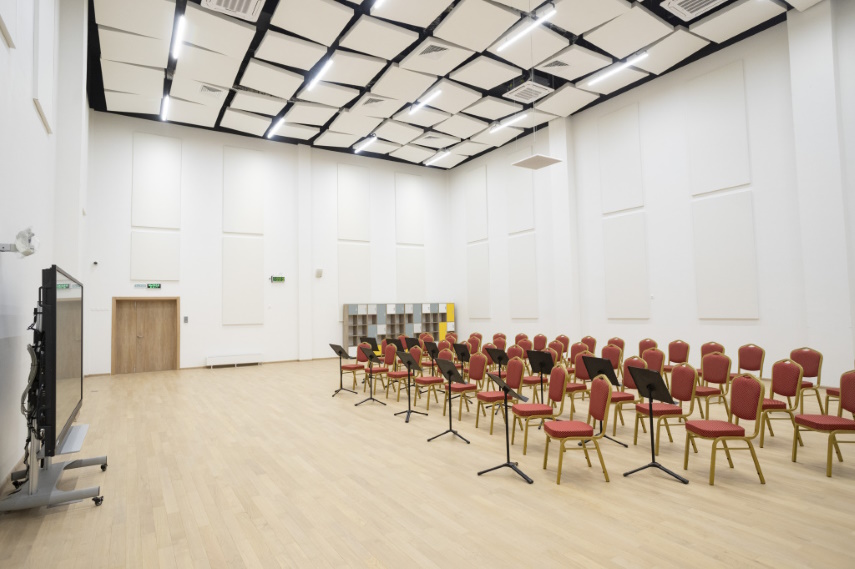

Центральным средством отображения в этом помещении стала интерактивная панель Newline TruTouch с диагональю 98 дюймов и разрешением 4K, установленная на мобильной стойке и подключенная к напольному лючку. Система звукоусиления включает два компактных активных громкоговорителя LD Systems MAUI, размещенных на полу по бокам от интерактивной панели и также подключенных к лючку, аудиоматрицу с процессором BSS, имеющим 12 алгоритмов эхоподавления, беспроводной микрофонной системы Shure и потолочного микрофонного массива Shure Microflex Advance.
В состав подсистемы источников информации входят: PTZ-камера AVONIC с разрешением Full HD и горизонтальным углом обзора 70,4°, управляемая при помощи штатного пульта ДУ, ноутбук преподавателя c передатчиком, снабженным интерфейсами HDMI и USB Type-C, который через функцию обратного управления может контролироваться с экрана интерактивной панели, и сетевой аудиоплеер, способный воспроизводить файлы из локальной сети, с USB-носителей или поступающие через беспроводное соединение (Wi-Fi, AirPlay2 и Bluetooth). Для записи мероприятий используется рекордер Epiphan Pearl Mini. Подсистема видеокоммутации объединяет матричный коммутатор, приемники и передатчики Wyrestorm. Централизованное управление мультимедийным оборудованием помещения осуществляется с помощью настенного кнопочного контроллера (8 программируемых клавиш).
Учебные классы
Учебные классы подразделяются на классы с полным оснащением, классы для групповых занятий и классы для индивидуальных занятий.

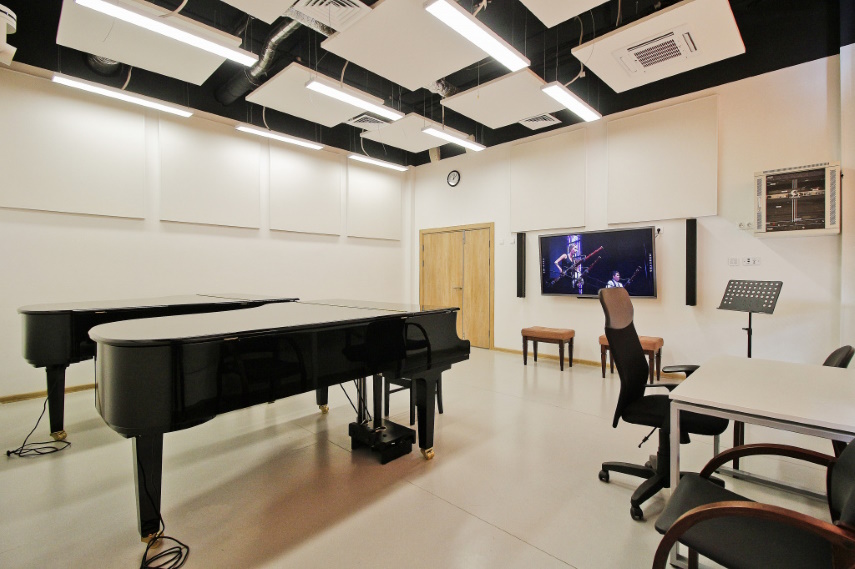

Система видеоотображения классов с полным оснащением построена на базе интерактивной панели Newline с диагональю 65 дюймов и разрешением 4K. В состав системы звукоусиления входят две пассивные звуковые колонны LD Systems MAUI i1 (установленв на стене слева и справа от панели), аудиоматрица с процессором, усилитель Digis, беспроводной поясной передатчик радиосистемы с головным микрофоном Shure, цифровой приемник радиосистемы Digis и проводной потолочный всенаправленный микрофон Shure. Подсистема источников информации объединяет PTZ-камеру AVONIC, ноутбук преподавателя и сетевой аудиоплеер. Запись уроков и лекций производится с помощью рекордера Epiphan Pearl Mini. Распределение сигналов осуществляет система из матричного коммутатора, приемников и передатчиков Wyrestorm. Управление оборудованием производится на экране настенной тач-панели.
Классы для групповых занятий получили комплекты из 65-дюймовой интерактивной панели Newline TruTouch, ноутбука преподавателя и музыкального центра с акустическими системами, размещенными на настенных кронштейнах.
Классы для индивидуальных занятий оснащены музыкальным центром и ноутбуком для преподавателя.
Студия звукозаписи

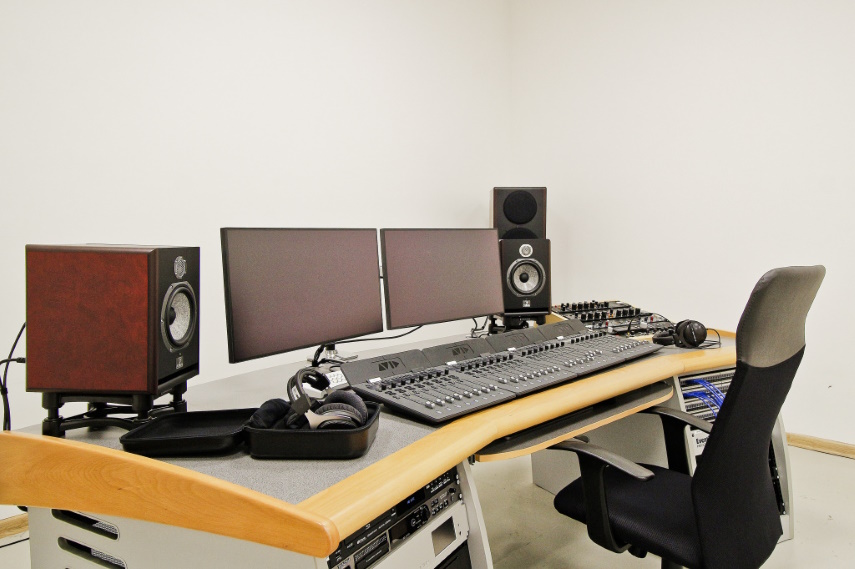

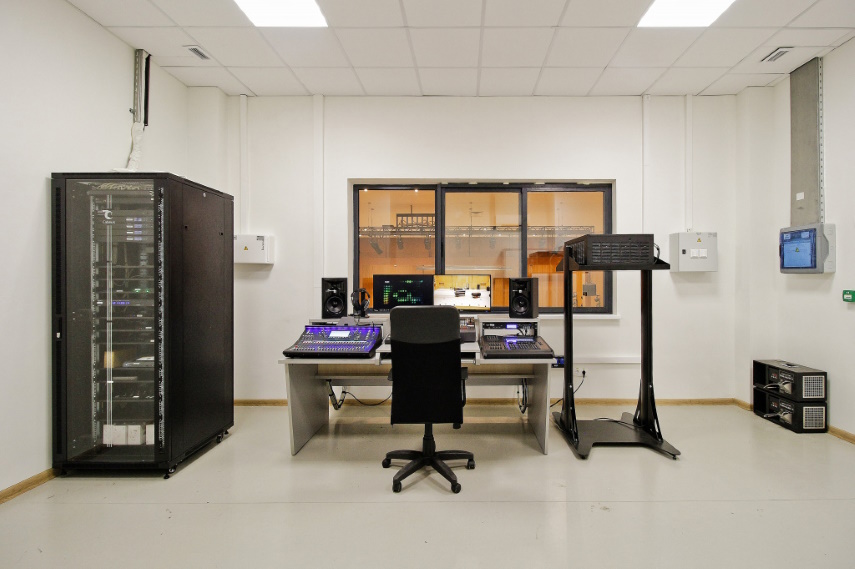

Помещение для многоканальной записи, сведения и мастеринга было оборудовано активными студийными мониторами и сабвуфером, наушниками, звуковой рабочей станцией премиум-класса с установленным пакетом специализированного программного обеспечения, двумя мониторами с диагональю 27 дюймов, сетевым хранилищем емкостью 80 ТБ и набором процессоров для обработки (ревербератор, процессор мультиэффектов, эквалайзер, компрессор и другие). В качестве источников могут быть использованы сигналы из Концертного и Камерного залов, в том числе полученные по протоколу Dante.
Студия видеозаписи

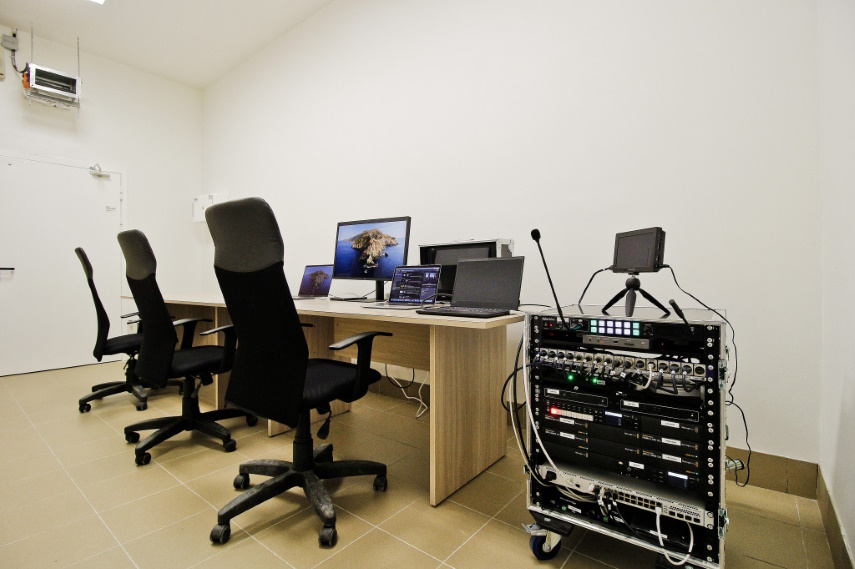

В студии видеозаписи предусмотрен эфирный видеомикшер и ноутбук с предустановленным программным обеспечением, используемый качестве консоли управления. Источниками для него могут быть мобильный комплект для видеозаписи, подключенный к коммутационным лючкам в зрительном зале, или контент, поступающий с беспроводной системы от мобильных устройств пользователей. Есть возможность захвата картинки с персонального компьютера или ноутбука на базе операционной системы Windows, подключенного через порт HDMI. С видеомикшера сигнал подается на профессиональный монитор диагональю 17,3 дюйма, а также при помощи преобразователя и разветвителя поступает на монитор с функцией записи и на устройство для стриминга. Для вывода в программу титров, отбивок, видеороликов и презентаций KeyNote в студии видеозаписи присутствует портативное решение захвата и вывода, которое работает на основе Thunderbolt 3 и ноутбука с установленным программным обеспечением ProPresenter.
Центром системы для редактирования записанного материала является ноутбук с процессором Core i7, профессиональным графическим адаптером AMD Radeon 5500M и специализированным ПО FinalCut и DaVinci Resolve Studio. Удобство видеомонтажа обеспечивает наличие дополнительного монитора. На мероприятиях, где оператору необходимо поддерживать связь с режиссером, можно воспользоваться системой служебной связи, включающей центральный блок интеркома и два белтпака.
Все оборудование, за исключением ноутбуков, устанавливается в специализированный мобильный туровый рэк с двумя крышками, что позволяет использовать решение как стационарно, так и в качестве мобильной телестудии. Предназначенная для хранения и управления медиаконтентом учебного заведения медиатека включает сетевое хранилище объемом 80 ТБ и рабочую станцию администратора.
Мобильный комплект видеозаписи
Комплект для записи видео состоит из двух полнокадровых видеокамер (разрешение 4K, Full HD) с универсальными стандартными зум-объективами и набора аксессуаров. При использовании комплекта на выездных мероприятиях или в помещениях, не имеющих необходимой инфраструктуры, запись будет осуществляться на карту памяти, а последующая обработка отснятого материала - в студии. При установке комплекта в концертном зале камеры подключаются к напольным лючкам, расположенным в зрительном зале или на сцене, а видеосигналы с помощью приемников/передатчиков в реальном времени по оптике транслируются в студию.
Мобильный комплект для записи и воспроизведения звука
Этот комплект был создан на основе двух компактных активных звуковых колонн, комплекта радиомикрофонов (2 ручных передатчика и 2 поясных передатчика с миниатюрными головными микрофонами), цифрового 16-канального рэкового микшера, портативного рекордера, ноутбука оператора с программным обеспечением Logic PRO X, рэкового роутера с Wi-Fi и набора аксессуаров. Основное оборудование комплекта для удобства транспортировки размещается в мобильном рэковом кейсе вместимостью 10U. Микрофонные стойки и громкоговорители снабжены транспортировочными чехлами и сумками.
