Исходные данные
Четвертый апелляционный суд общей юрисдикции города Нижний Новгород поручил компании RIWA оснастить аудиовизуальным оборудованием актовый зал и зал президиума. Заказчик хотел получить удобные и комфортные помещения для проведения заседаний, коллегий и конференций, для чего требовались качественные и надежные AV-системы, рассчитанные на долгую, бесперебойную работу и имеющие резервы для расширения и модернизации. В рамках работы над проектом интегратор произвел подбор и поставку необходимого для реализации оборудования, а также его монтаж и настройку.
Реализация проекта

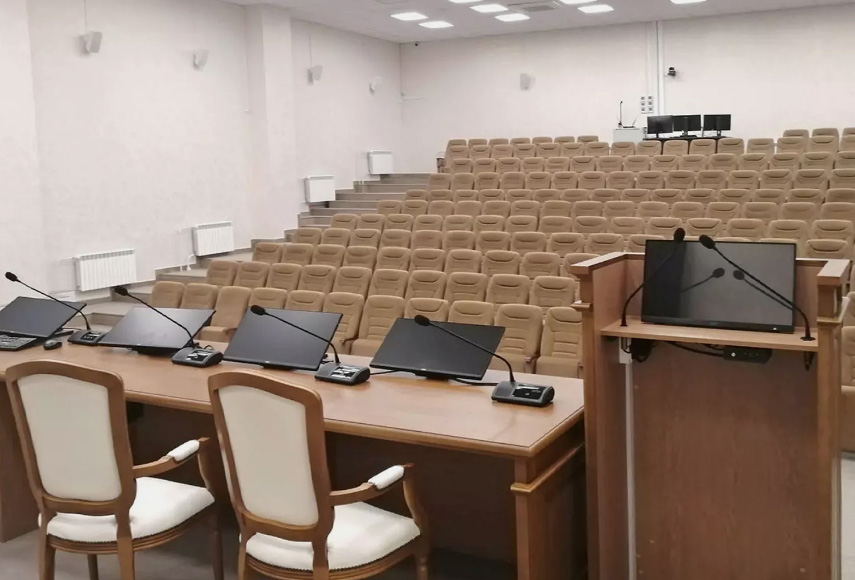

Основой оснащения актового зала стала проводная конференц-система VISSONIC CLEACON T. В ее состав вошли семь делегатских пультов и один председательский, установленные в президиуме. Справа от стола президиума размещена трибуна для выступления докладчика, где предусмотрены два микрофона, которые посредством многофункционального интерфейсного модуля подключаются к центральному блоку конференц-системы. Таким образом, и пульты президиума, и микрофоны в трибуне образуют единую систему и контролируются председателем заседания в равной степени. Трибуна оснащена полноценным ПК, которым докладчик может пользоваться для демонстрации своих материалов. Чувствительность микрофонов на трибуне, у председателя и у делегатов можно регулировать полностью независимо, что обеспечивает качественный захват голосов разных участников встречи.

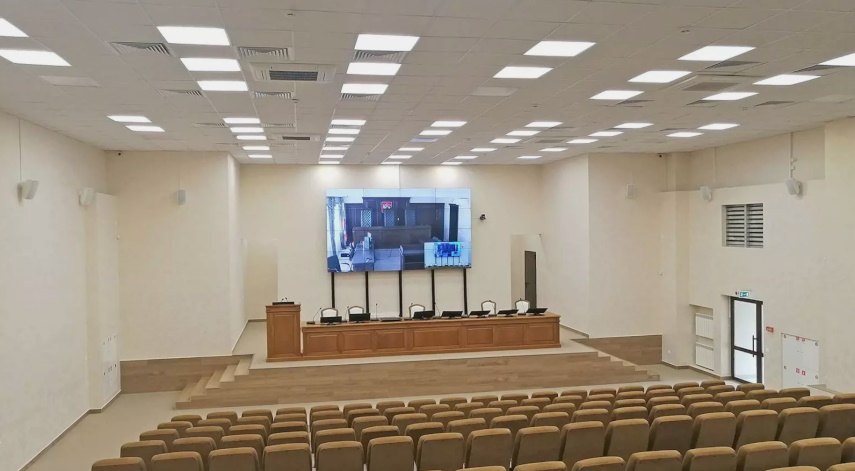

Система видеоотображения помещения включает видеостену позади президиума из шестнадцати 49-дюймовых панелей Eliteboard (конфигурация 4 × 4), установленную на пол с помощью настенно-напольного крепления с кронштейнами откидного типа, и комплект 21-дюймовых мониторов для работы с документами и трансляции материалов, расположенных на всех местах делегатов и докладчика на прочных наклонных кронштейнах, которые обеспечивают свободную регулировку угла наклона в диапазоне от -15 до +90 градусов.
Для качественного звука по периметру зала размещены шестнадцать корпусных двухполосных акустических систем белого цвета. Они заведены на цифровую аудиоплатформу VISSONIC. Необходимое усиление обеспечивает четырехканальный трансляционный усилитель Audac.
Для общения с участниками из других зданий и городов предусмотрена система видеосвязи. Чтобы хорошо видеть весь периметр помещения, на его противоположных стенах установлены поворотные видеокамеры VHD, которые для получения функционала автоматического наведения на выступающего подключены к видеокоммутатору. Любое проходящее мероприятие можно записать на диск. Для этого в коммутационной стойке, возле оператора, установлен профессиональный видеорекордер. Он же предоставляет возможность проведения прямых трансляций на видеохостинги RuTube, YouTube, VK Видео и другие.

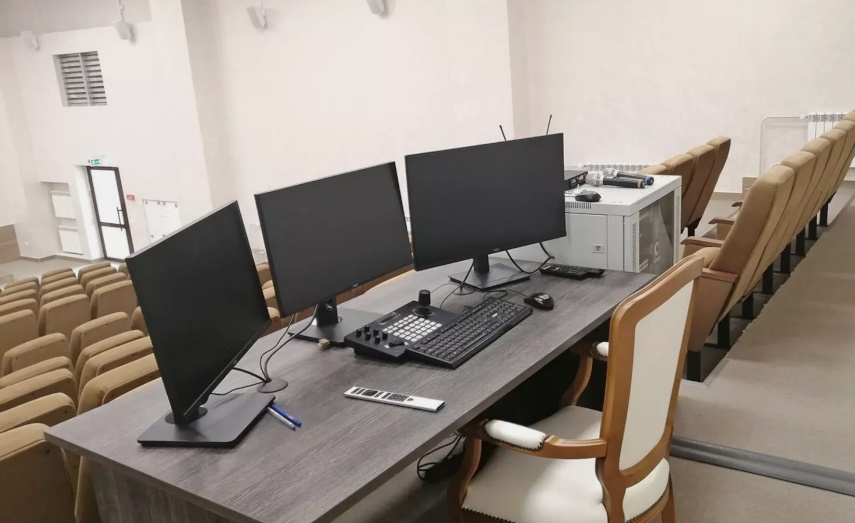

Центральный блок конференц-системы, матричный HDMI-коммутатор размером 8 х 8, отдельный видеокоммутатор для камер, аудиоплатформа, усилитель и кодек видеосвязи размещены в коммутационном шкафу справа от стола оператора. Место оператора устроено так, чтобы было удобно и комфортно управлять всеми системами зала через собственный ПК или просто дотянувшись до самих устройств в шкафу. К персональному компьютеру подключены три 23,8-дюймовых ЖК-монитора. Для ручного управления поворотными камерами на столе предусмотрена сетевая клавиатура с джойстиком.

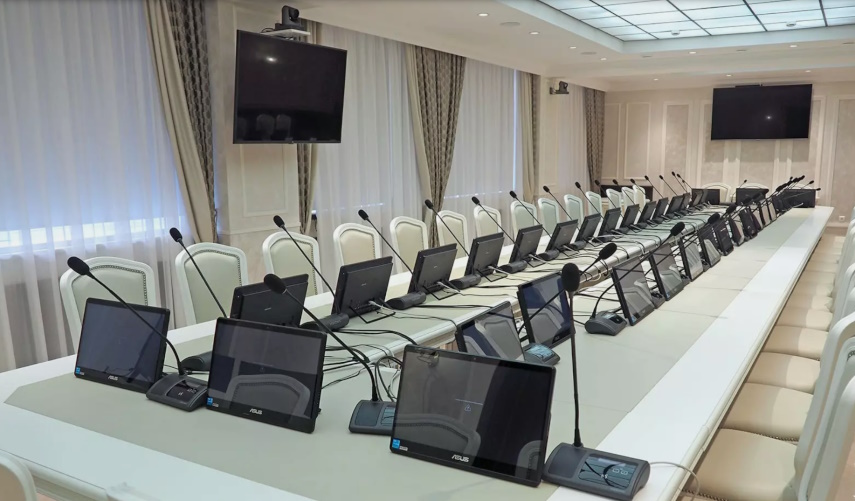

Возможность проведения конференций в зале президиума, как и в актовом зале, обеспечивает проводная конференц-система VISSONIC CLEACON T. В ее состав входят тридцать шесть пультов, расположенных на большом столе, из которых один, председательский, имеет кнопки приоритета. Рядом с каждым из них предусмотрено устройство отображения информации — моноблок ASUS. Все они подключены к управляющему серверу и являются автоматизированным рабочим местом «Участник заседания» программно-аппаратного комплекса АИС «Голосование», созданного компанией «Сервис ТВ». Система звукоусиления здесь построена на базе восьми двухполосных акустических систем белого цвета, встроенных в потолок по всему периметру помещения, и двухканального усилителя мощности Audac. Все громкоговорители заведены в цифровую аудиоплатформу VISSONIC.
Уже имеющиеся на стенах зала профессиональные дисплеи специалисты RIWA интегрировали в состав конференц-системы и комплекса АИС «Голосование», для чего были задействованы передатчики и приемники VISSONIC. Помимо этого, в состав единой AV-инфраструктуры была интегрирована и использовавшаяся заказчиком ранее система видеосвязи Iterion. Ее главная особенность в том, что входы на видеокодеке реализованы на интерфейсах USB, что потребовало для интеграции применения конвертеров HDMI в USB.

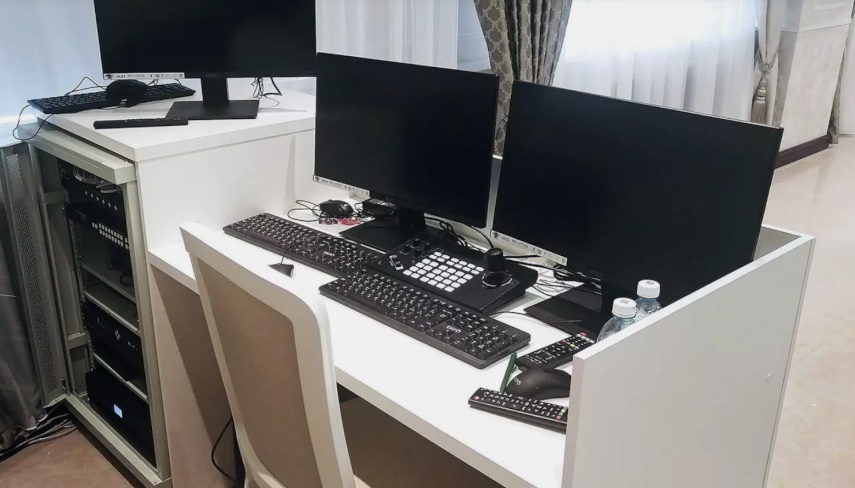

Чтобы полностью охватить зал и делегатов, по периметру установлены пять поворотных камер, для обеспечения функционала автоматического наведения на выступающего подключенные к видеокоммутатору. Они наводятся автоматически, но допускают и наведение в ручном режиме, для чего на столе оператора предусмотрен сетевой контроллер с клавиатурой и джойстиком. Также на столе есть ПК с двумя 23,8-дюймовыми ЖК-мониторами. Центральный блок конференц-системы, матричный HDMI-коммутатор, видеокоммутатор, аудиоплатформа, усилитель и коммутатор, а также мощный источник бесперебойного питания размещены в коммутационном шкафу.
