Исходные данные
Сравнительно недавно парламент Республики Узбекистан (Олий Мажлис) переехал в новое шестиэтажное здание в Ташкенте, прежде занимаемое Министерством иностранных дел. В нем предусмотрены большой актовый зал на 428 мест с примыкающим к нему пресс-центром, бальный зал, десять стандартных конференц-залов, VIP-комната для проведения небольших собраний с участием президента страны, а также фитнес-центр, библиотека и гостиные. Перед переездом здание было полностью реконструировано и оснащено современным аудиовизуальным оборудованием. Разработку и реализацию проекта по AV-оснащению выполнил интегратор Redmouse.
Реализация проекта
Бальный зал, предназначенный для приема высокопоставленных гостей, имеет трансформируемую конструкцию, что позволяет использовать его как единое большое помещение или три комнаты меньшего размера. В каждой из этих комнат установлен идентичный комплект оборудования, который включает проектор Epson EB-L1500UH, три PTZ-камеры Avonic AV-CM40-W, конференц-систему Bosch Dicentis с 35 беспроводными дискуссионными пультами DCMN-WDE и системы звукоусиления Extron в составе 72 громкоговорителей SF 26CT с усилителями MPA Series и процессорами DMP 64 Plus. При эксплуатации зала в общей конфигурации все три проектора засвечивают один экран, формируя картинку большого размера. Для удобства использования пространства все процессы трансформации автоматизированы, а оптимальные настройки всех устройств сохранены в виде пресетов, благодаря чему изменение конфигурации происходит без необходимости выполнения что-либо вручную. Достаточно воспользоваться тач-панелью и помещение трансформируется самостоятельно.

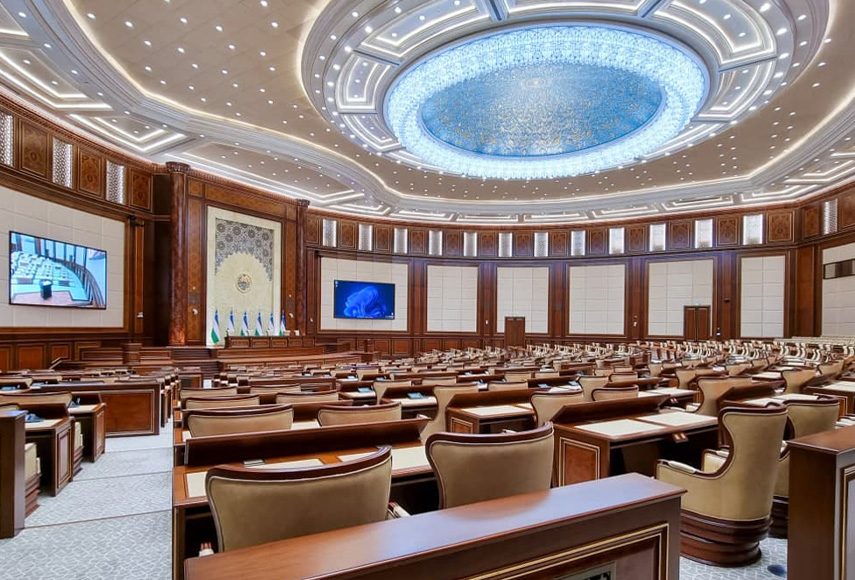

В актовом зале предусмотрена конференц-система Bosch Dicentis с беспроводными дискуссионными пультами DCMN-WDE и функцией голосования, девять PTZ-камер Panasonic для вывода общих и крупных планов спикеров на два больших экрана помещения и три камкордера Panasonic с микрофонами-пушкам Sennheiser для проведения прямых трансляций.
В состав AV-системы пресс-центра вошли 86-дюймовый дисплей LG 86UH5F-H, установленный на настенном креплении Vogel PFW 6852, на котором выводится изображение парламентских заседаний, матричный коммутатор Extron XTP, громкоговорители Extron SF68Ts с усилителями Extron MPA и система автоматизации на базе процессора Extron IPCP Pro и интерфейсов Extron KNX 100G с управлением, выведенным на экран тач-панели Extron TLP Pro.

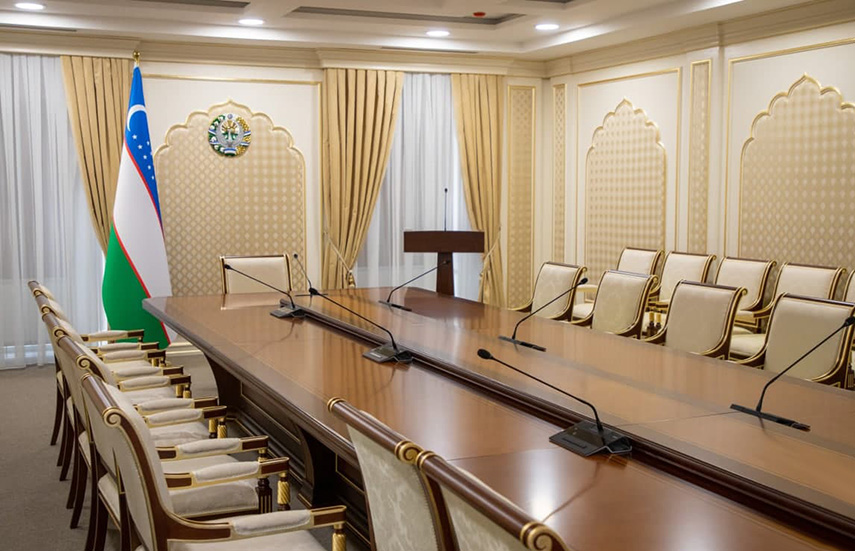

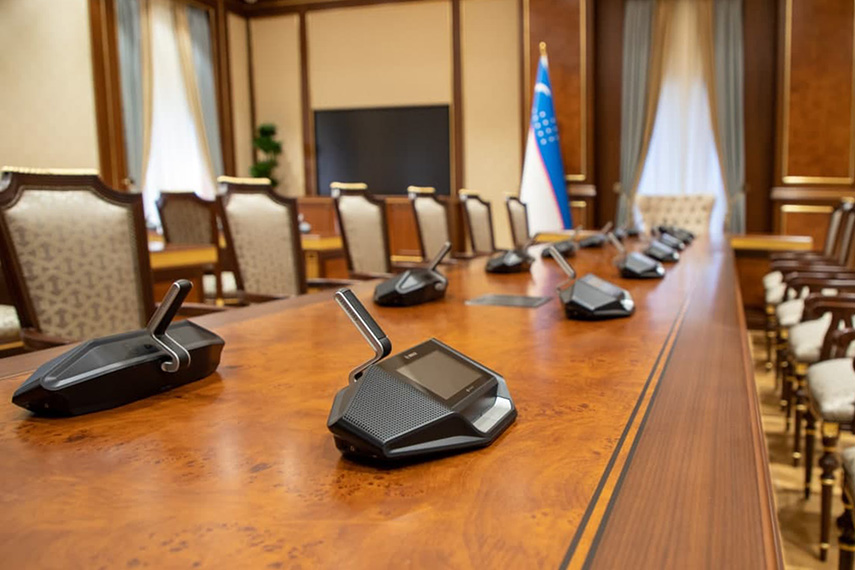

Десять стандартных конференц-залов получили 86-дюймовые дисплеи LG 86UH5F-H, PTZ-камеры Avonic AV-CM40-W, громкоговорители Extron SF 26CT или Bosch LA3-VARI, конференц-системы Bosch Dicentis с настольными дискуссионными пультами или беспроводные системы Shure Microflex с микрофонами граничного слоя MX391/C. Подобная конфигурация позволяет проводить как очные встречи, так и гибридные мероприятия с дистанционно расположенными участниками. Дополняют все это системы автоматизации Extron с тач-панелями для управления оборудованием и настольные кабельные лючки для подключения персональных устройств, также имеющиеся в каждом из залов.
В VIP-комнате на цокольном этаже интегратор установил дисплей LG 86UH5F-H, конференц-систему Bosch Dicentis и систему автоматизации Extron с 10-дюймовой панелью управления.
Фитнес-центр получил корпусные акустические системы Extron SM 26 с усилителями Extron MPA, сабвуферы Extron SF 10C с усилителями Extron XPA и размещенный около стойки регистрации 65-дюймовый дисплей LG, зафиксированный на настенном креплении Vogel. Управление оборудованием осуществляется с помощью сенсорной панели Extron TLP Pro.
Помимо этого, на объекте была развернута единая IP-система распределения сигналов и мониторинга, которая позволяет транслировать аудио и видео контент в любое из помещений здания, а также следить за состоянием AV-инфраструктуры и централизованно устранять технические проблемы. Для ее построения были задействованы кодеры/декодеры NAV SD 101, матричные коммутаторы DXP HD 4K и сетевые коммутаторы Zyxel GS1350. Система имеет необходимое резервирование и незадействованные входы/выходы для будущего расширения. Для мониторинга в комнате управления установили дисплеи LG 24MK400H-B и 22MK400H-B.
Отзыв интегратора
Комментирует Серкан Аткас, директор по интеграции в компании Redmouse:
«В этом проекте есть все - телерадиовещание, освещение, автоматизация, видеосистемы, аудиосистемы и многое другое. Техническое оснащение объекта должно было быть качественными, многофункциональными и при этом простыми и удобными для пользователей. Также для организации такого уровня, как парламент страны важное значение имела безопасность. Сигналы в здании передаются между помещениями по оптоволоконному кабелю, а при построении системы AV over IP мы тесно сотрудничали с IT-субподрядчиком, чтобы сделать их защищенными на все 100%. Важную роль в реализации этого проекта сыграла компания Extron. Из-за сложностей с поставками оборудования мы столкнулись с огромными задержками, но они выручили нас, предоставив необходимые компоненты значительно быстрее других. Именно поэтому на объекте используется так много продукции этого бренда».
