Исходные данные
Центральный научно-исследовательский институт эпидемиологии Роспотребнадзора поручил компании Креатор АВ произвести оснащение диссертационного зала в Москве. Заказчик хотел получить технический анализ, подбор подходящего комплекта оборудования, расчет стоимости проекта, поставку полного аудиовизуального комплекса, монтаж и пусконаладку. На объекте требовалась система видеоотображения с экраном, имеющим ориентировочные габариты 3,5х2 метра, возможность простого подключения ноутбука для отображения на нем контента, система звукоусиления и система видеоконференцсвязи.
Реализация проекта

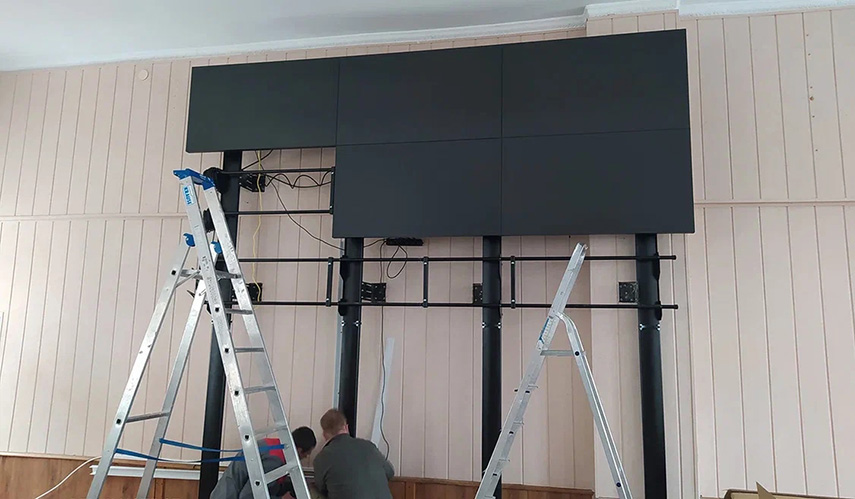

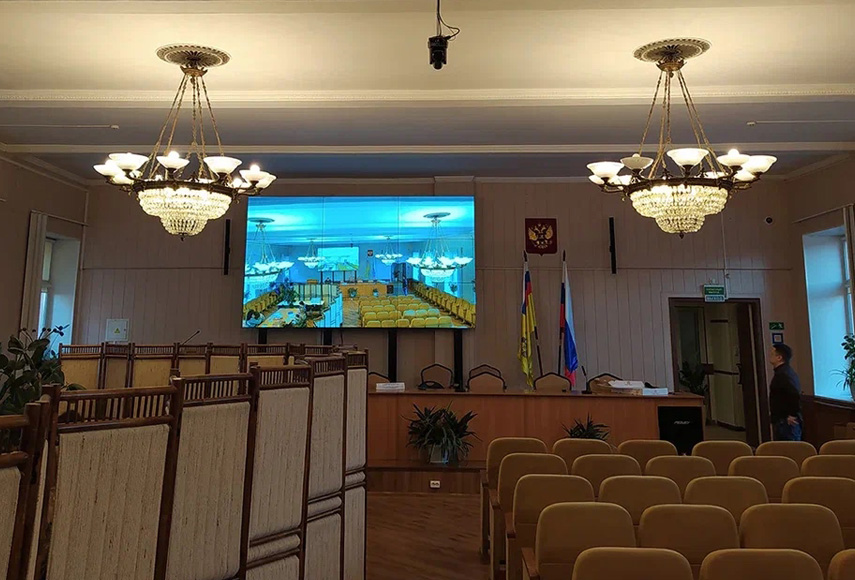

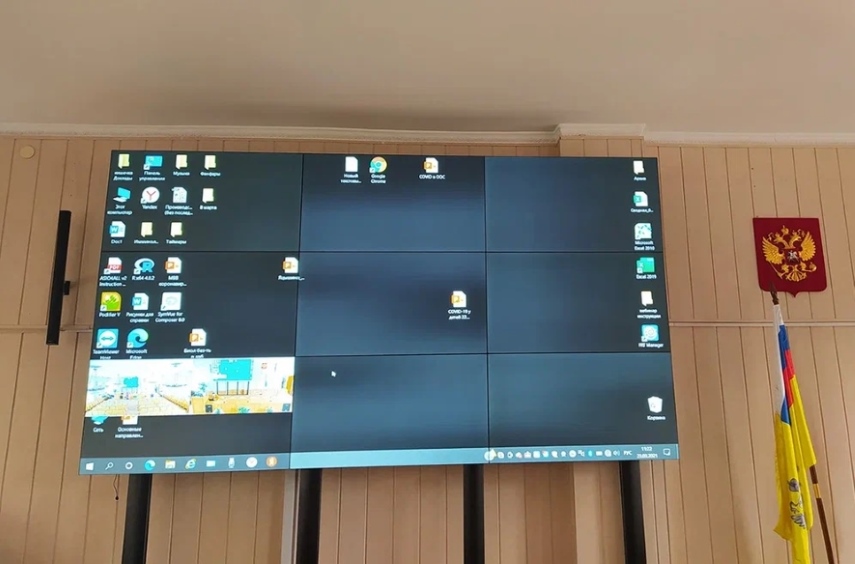

Для построения видеостены были использованы 55-дюймовые панели Kreator SBP-55B37MG1 с толщиной межпанельного шва 3,5 мм, смонтированные на напольно-настенный каркас KreaMount в конфигурации 3х3. Обработку входящих видеосигналов с камер, ноутбуков докладчиков и вывод контента на видеостену осуществляет аппаратный контроллер WingMax. Съемку выступающих производит смонтированная под потолком PTZ-камера Prestel HD‑PTZ412ST c 12х оптическим зумом. Вторая такая же камера в задней части зала задействована для обзора его заполняемости.
Основой системы звукоусиления стала продукция Enewave – нового бренда в портфеле Креатор АВ, успешно дебютировавшая в институте. Чтобы равноменрно покрыть звуком помещение с размерами 12х8 метров интегратор применил два легких и компактных линейных массива Lark-16 и четырехканальный усилитель DA 650.4 мощностью 650 Вт на канал. Помимо массивов, к двум свободным каналам усилителя подключили присутствовавшую на объекте акустическую систему, тем самым расширив покрытие низкочастотного диапазона.
Для захвата голосов выступающих спикеров на столах и в президиуме были установлены микрофоны Clockaudio C 815E-RF. Они относятся к типу «пушка» и имеют узкую направленность, которая позволяет захватывать речь с большого расстояния, предотвращая проблемы, возникникающие, когда докладчик не имеет должного опыта работы с микрофоном.

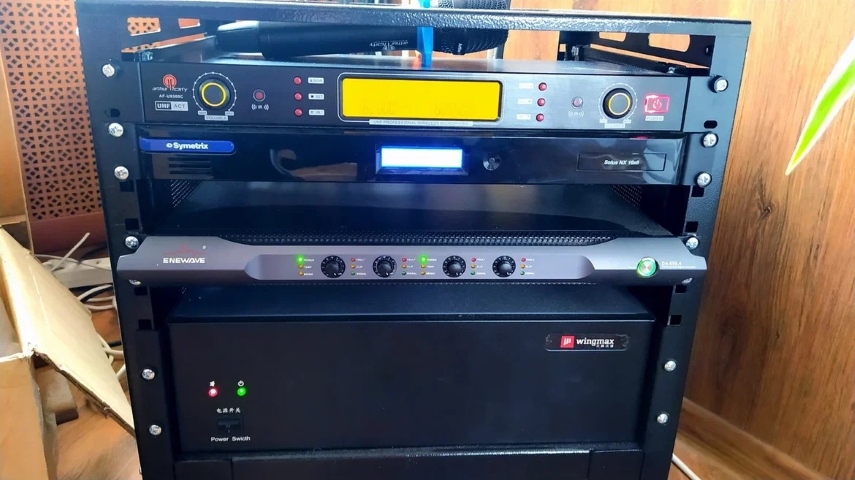

Обработка звука, микширование и маршрутизация аудиосигналов в инсталляции осуществляются цифровой аудиоплатформой Symetrix Solus NX 16×8. В ее наборе эффектов можно найти фильтры, параметрические и графические эквалайзеры, динамические процессоры (компрессоры, гейты, лимитеры, шумоподавители и компенсаторы громкости) и кроссоверы. Также аудиоплатформа выполняет роль управления аудиовизуальным комплексом, предоставляя функцию автоматического наведения камеры на докладчиков по протоколу VISCA с различными сценариями поведения, зависящими от количества говорящих, алгоритм автоматического наведения камеры на трибуну в момент начала доклада и графический интерфейс для выбора пресетов контроллера видеостены, подходящих для планируемого сценария работы, регулировки уровня звукоусиления акустической системы и чувствительности микрофонов.
