Исходные данные
Компания GVAV произвела модернизацию мультимедийного оснащения конференц-залов и аудиторий Лондонского университета, которые расположены в здании Сената и используются для проведения конференций, мероприятий и обучения. Заказчик хотел получить возможность организации встреч, семинаров и лекций в гибридном формате, при этом стремился избегать ненужных электронных отходов, поэтому попросил при возможности сохранить существующие дисплеи неустаревших моделей и мебель для размещения камер и громкоговорителей.

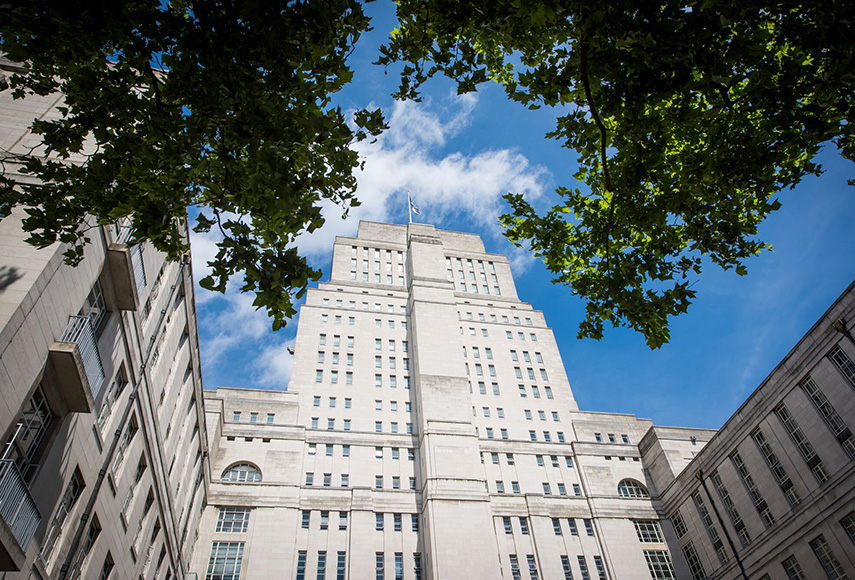

Здание Сената было построено в 1930-х годах в стиле ар-деко и является памятником архитектуры, охраняемым государством. По этой причине интегратору было необходимо по максимуму использовать существующую кабельную инфраструктуру и точки подключения, прокладка любых новых линий требовала согласования, а новые элементы интерьера – декорирования в соответствии с общим дизайном.
Реализация проекта
Возможность проведения сеансов видеосвязи во всех конференц-залах университета обеспечивают комплекты из видеопанелей Logitech Rally, установленных под уже имеющимися в помещениях дисплеями, и панорамных камер Logitech Sight, размещенных на столах. Для запуска конференций в одно касание предусмотрены тач-панели Logitech Tap.

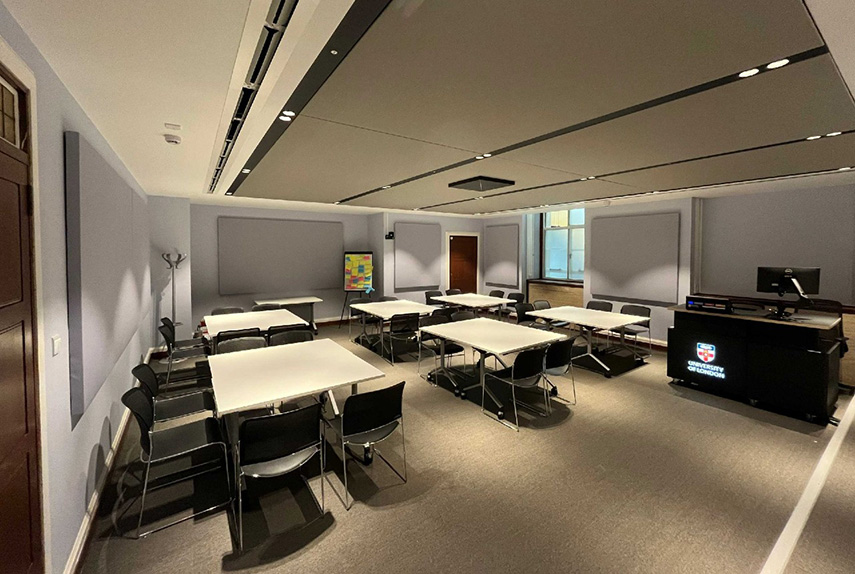

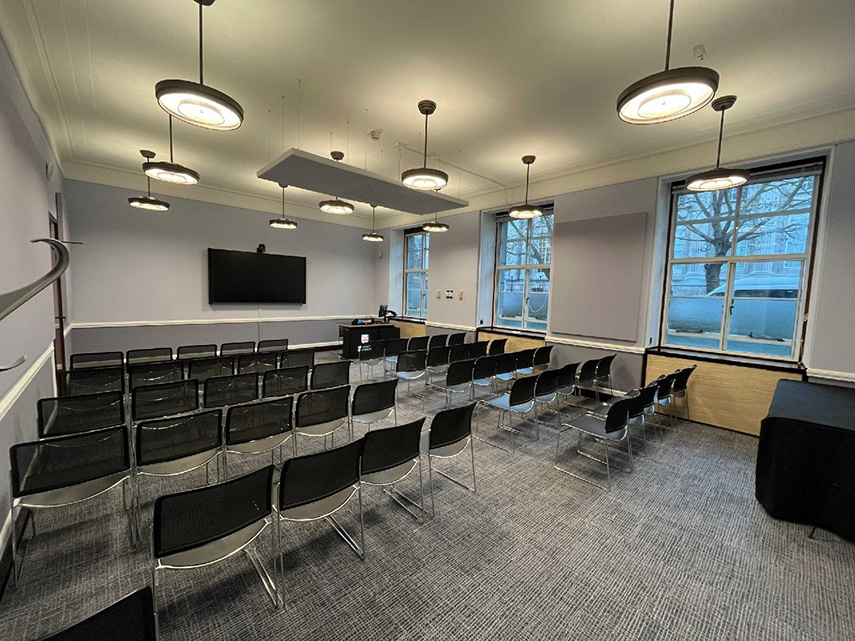

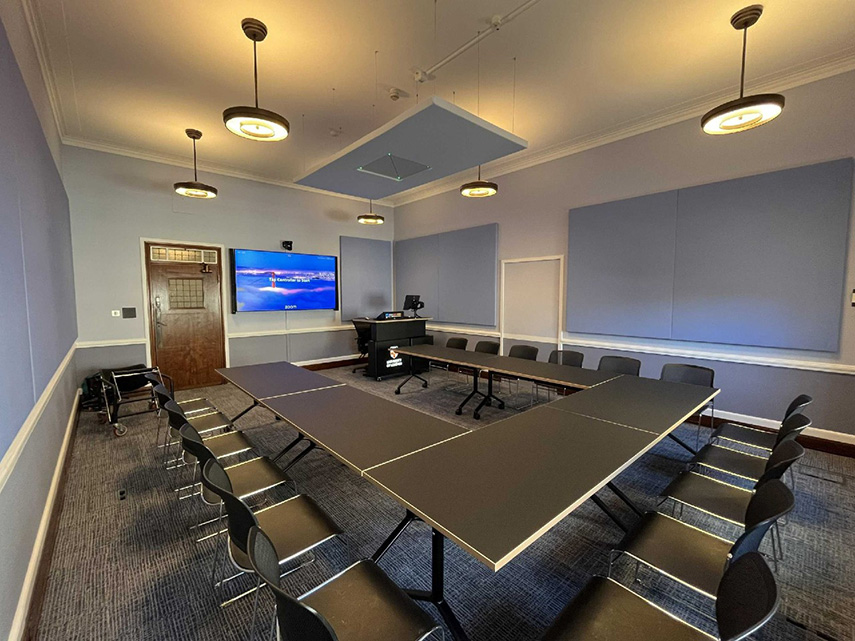

Учебные аудитории делятся на два типа – для работы с Zoom или с Microsoft Teams. В качестве центрального средства отображения в них были развернуты 85-дюймовые дисплеи Samsung с разрешением 4K. Для воспроизведения звука интегратор применил звуковые колонны Yamaha VXL Series с поддержкой Dante, расположенные на стене слева и справа от экрана, для захвата голосов присутствующих – потолочные микрофонные массивы Sennheiser TCC2. Коррекция акустических свойств помещений была произведена путем размещения на стенах и потолке звукопоглащающих панелей TK-Team.
Захват видео в аудиториях осуществляется с помощью PTZ-камер Q-SYS NC-12x80. Для запуска конференций Zoom Rooms одним касанием на кафедрах TOP-TEC Gemini с подсветкой есть сенсорные панели Logitech Tap, для запуска конференций Microsoft Teams – QSC TSC-101-G3. В состав сетевой системы распределения сигналов вошли кодеры/декодеры QSC NV-21-HU, процессоры QSC NV-32-H Core и Core 8 Flex.
Довершила проект модернизация конференц-зала Woburn Suite, допускающего разделение на два независимых пространства. Главным устройством видеоотображения всего помещения в целом и одной из его половин является 4K-проектор Panasonic, засвечивающий экран Screen International. Во второй половине используется 4K-дисплей Samsung QM98T-B, инсталлированный на выдвижном кронштейне B-Tech. Для съемки видео есть множество PTZ-камер Q-SYS NC-12x80, для его записи и трансляции – система Epiphan Nano. Распределение сигналов производит AVoIP-система на базе кодеров/декодеров Q-SYS NV-21, процессора Q-SYS Core Nano и преобразователей Blackmagic и Inogeni.
Голоса присутствующих захватывают потолочные микрофонные массивы Sennheiser TCC2, акустику корректируют подвесные акустические панели TK-Team. Система вспомогательного прослушивания реализована на основе Sennheiser Mobile Connect. Графический пользовательский интерфейс для системы автоматизации Q-SYS был разработан специалистами GVAV и включает преднастроенные пресеты с оптимальными настройками оборудования для нескольких основных сценариев использования помещения.
Отзыв заказчика
Комментирует Адриан Ридер, технический менеджер Лондонского университета:
«Команда GVAV сделала все возможное, чтобы наша AV-система была именно такой, какая нам нужна. Весь процесс, от первоначальной консультации до окончательной установки, был гладким, эффективным и соответствовал нашим требованиям. Новые системы AV-over-IP полностью изменили способ работы AV-команды. Теперь мы более продуктивны и можем предоставлять клиентам услуги более высокого уровня, а пользователи могут наслаждаться полностью гибридными рабочими средами с сертифицированным оборудованием Teams и Zoom».
