Исходные данные
Итальянский интегратор Auris Populi произвел техническое оснащение расположенного в Бахрейне Собора Богоматери Аравийской, являющегося крупнейшим римско-католическим храмом Аравийского полуострова. В нем имеются главный зал и ряд помещений меньшего размера. Для комфортного проведения богослужений и встреч общины собору требовались система звукоусиления, система видеоотображения и система управления AV-оборудованием. Об успехе проделанной интегратором работы говорит полученная проектом премия Inavation Awards 2023, где он был выбран лучшим в категории «Оснащение религиозных объектов».
Реализация проекта

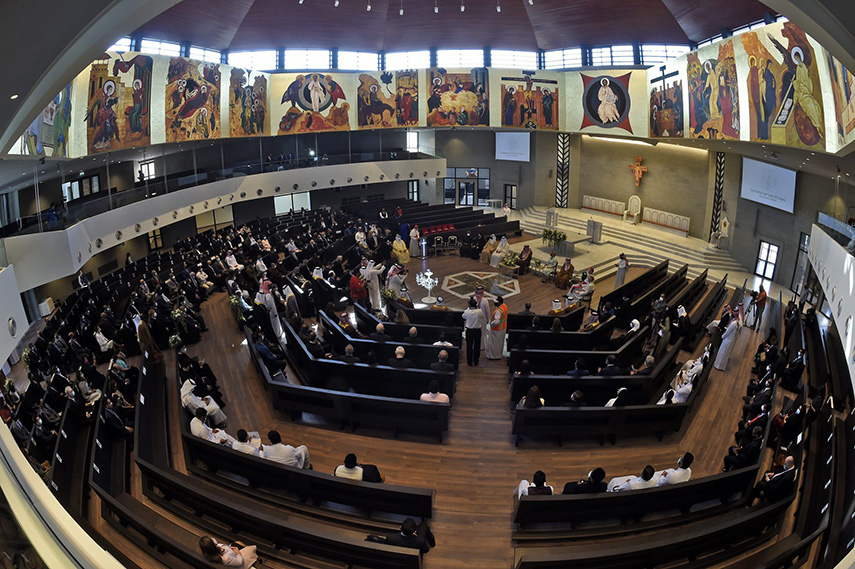

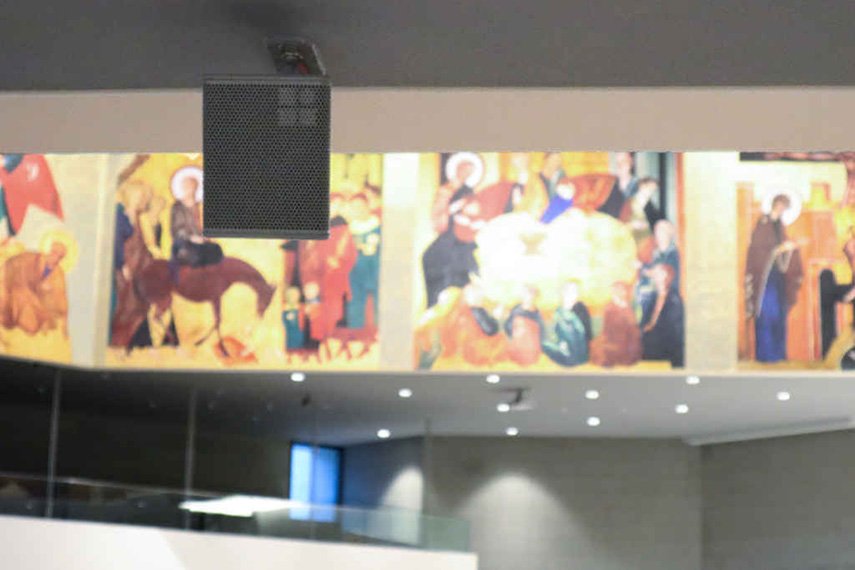

Основными требованиями к системе звукоусиления стали возможность качественного воспроизведения как речевого, так и музыкального контента, а также незаметное размещение громкоговорителей в интерьере. Для решения этой задачи Auris Populi задействовал аудиосистему d&b audiotechnik xC. Левую и правую части зала покрывают две звуковые колонны d&b 24C, дополненные d&b 24CE, которые установлены параллельно стене и настроены таким образом, чтобы корпуса находились в вертикальном положении, а динамики были направлены вниз. На балконе размещены еще двенадцать точечных источников d&b 4S. Они же расположены по внешнему периметру под балконом. В пресвитерии были применены звуковые колонны d&b 16C. Над троном епископа подвесили точечный источник d&b 4S. Низкочастотную поддержку системе звукоусиления обеспечивает комплект сабвуферов d&b 12S-SUB. Чтобы сделать громкоговорители максимально неприметными, их окрасили в цвет камня, используемого при отделке здания.

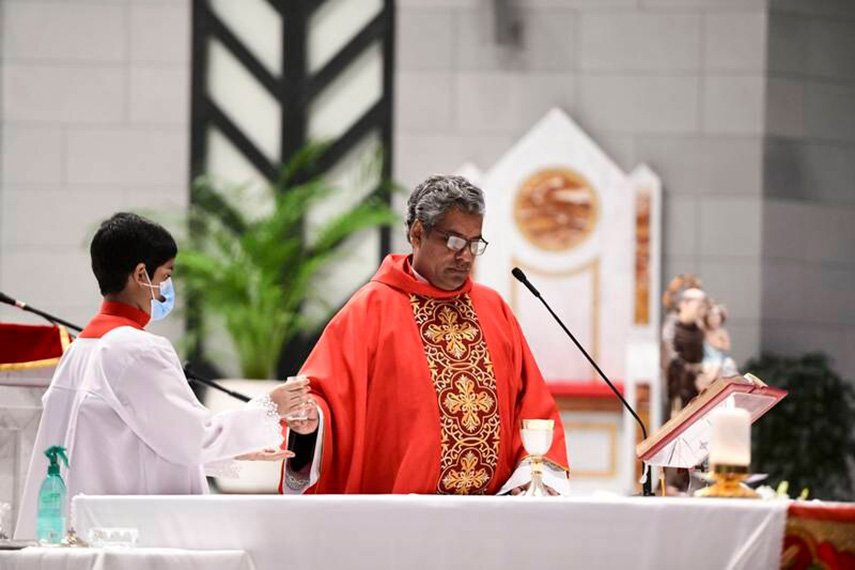

Для захвата голосов в зале используются четыре микрофона на гусиной шее Earthworks FM 550. Еще два комплекта микрофонов задействованы в зоне органа и хора. Сигналы с них через удаленный предусилитель Yamaha TIO 1608D по сети Dante поступают в цифровой матричный процессор Yamaha MRX7D. Микрофонами Earthworks можно управлять через модули Dugan напрямую из интерфейса процессора. Перед запуском системы в работу интегратор создал несколько пресетов с оптимальными настройками для разных сценариев эксплуатации. Теперь, чтобы подготовить систему звукоусиления к мероприятию, пользователям достаточно просто загрузить один из пресетов.

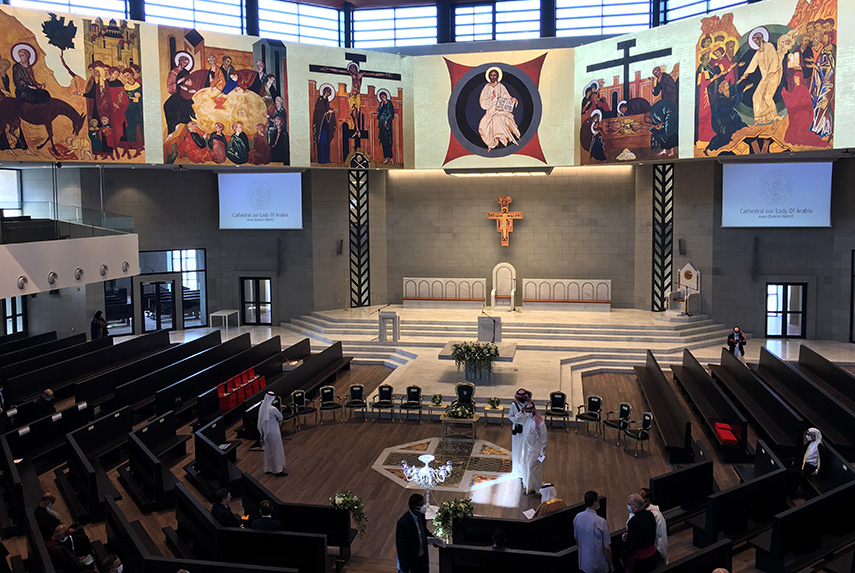

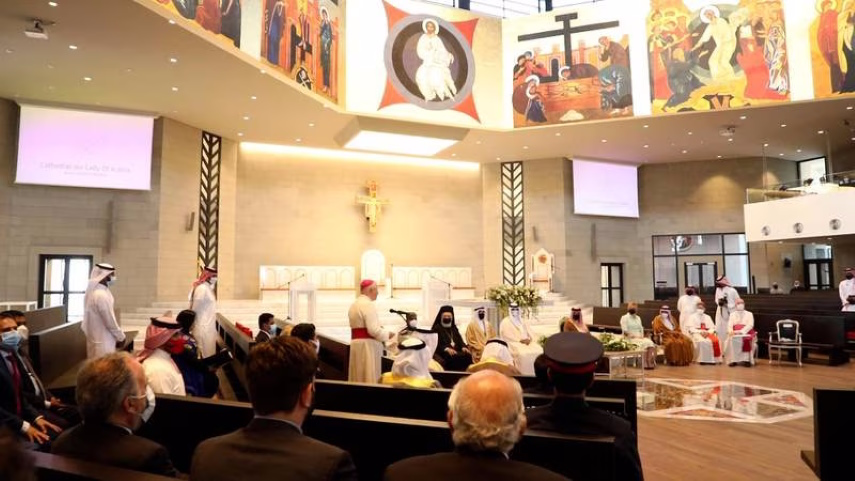

В состав системы видеоотображения вошли три моторизованных экрана ScreenLine, установленные внутри подвесного потолка собора, что делает их незаметными в тот момент, когда они не используются, и три засвечивающих их лазерных проектора Optoma ZU660. В хоровой зоне установлен ПК для вывода презентаций PowerPoint. Распределение видеосигналов осуществляется с помощью коммутатора Roland XS-62. Для трансляции происходящего в другие помещения или сеть в соборе применяются PTZ-камеры Optics с поддержкой протокола NDI и программное обеспечение vMix.
Централизованное управление развернутой на объекте AV-инфраструктурой производится по сети Ethernet через платформу Neets. Она предоставляет доступ к любому устройству в системе, позволяя быстро произвести необходимые настройки на экране тач-панели или в мобильном приложении для смартфонов и планшетов.
Отзыв интегратора
Комментирует Марко Итта, проектировщик AV-систем из Auris Populi, отвечавший за реализацию проекта:
«Самым сложным было разработать проект, не видя собора, так как в тот момент он еще находился на этапе строительства. Для этого мы провели тесты с различным программным обеспечением, чтобы вычислить среднее значение RT60. При этом от нас требовалась точность, потому что проводка кабелей производилась еще до того, как стены покрыли мрамором. После инсталляции системы звукоусиления мы произвели замеры в зале и скорректировали покрытие в те моменты, когда собор пуст, наполовину полон и полон, сохранив настройки в виде пресетов. Примененная нами платформа Neets позволяет управлять не только звуком, но и системой освещения, проекторами, мониторами, матрицей видеосистемы и PTZ-камерами. Здесь можно изменить наклон проктора, выбрать положение камеры или одним кликом по тач-скрину выключить всю AV-систему сразу. Возможно также и удаленное управление, благодаря чему в случае возникновения какой-либо проблемы клиент просто звонит нам и мы стараемся решить ее дистанционно».
