Исходные данные
В прошлом году подразделение компании Uber в регионе EMEA открыло в Амстердаме новую штаб-квартиру, которая собрала под одной крышей сотрудников из множества различных европейских офисов. Она заняла 11-этажное здание, где были организованы 154 переговорных комнат и конференц-залов малого среднего и большого размера, лаборатория для тестирования аппаратных средств, центральный зал-трансформер для проведения командных мероприятий и встреч с участием руководства, а также разнообразные общественные зоны. Для проектирования и установки на объекте мультимедийных систем был привлечен интегратор TwistedPair, а сам проект получил престижную премию Inavation Awards 2024 в категории «Лучшее оснащение корпоративного пространства».
Реализация проекта

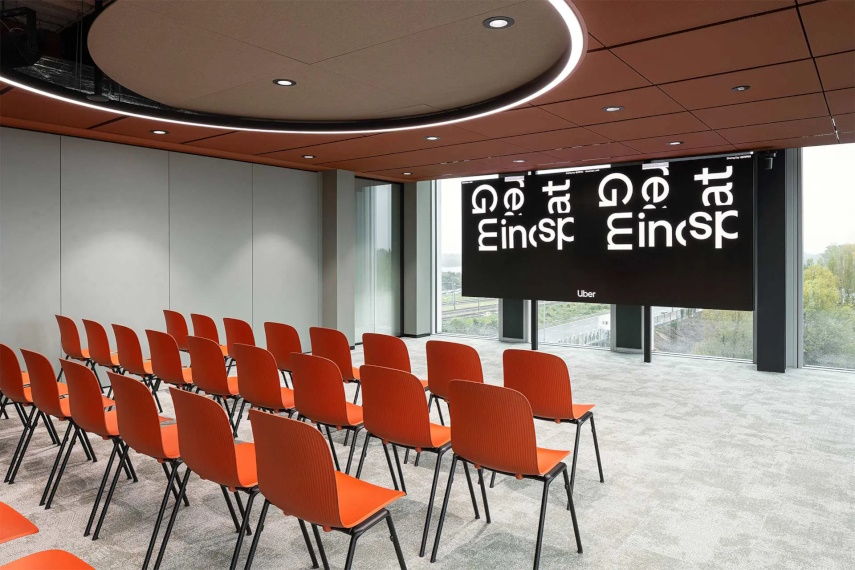

Наиболее сложным с технической точки зрения стало оборудование зала-трансформера. Он представляет собой многофункциональное помещение, при помощи специальных перегородок разделяемое на три независимых помещения. Это потребовало от интегратора создания такой AV-системы, которая была бы способна работать как независимо в трех разных зонах, так и как единое целое. Оснащенный зал имеет низкие потолки, а на трех из четырех его стен предусмотрены большие окна, что внесло существенные ограничения при выборе места для установки системы видеоотображения и ее монтажа. Для решения этой задачи были привлечены специалисты компании Peerless-AV, разработавшие кастомные крепления, стилизованные под вертикальные перегородки между окнами. Она обеспечили высокую надежность, необходимую для размещения тяжелого дисплейного оборудования, и при этом, в отличие от классических массивных монтажных систем, не препятствовали попаданию в зал естественного света с улицы.
Созданные крепления позволили установить перед окнами три (по одной на каждое из трех делимых помещений) светодиодные видеостены Samsung The Wall с шагом пикселя 0,84 мм и диагональю 86 дюймов. Так как сотрудники Uber предпочитают использовать экраны в двухоконном режиме, то средства отображения были реализованы с соотношением сторон 32:9, что позволило выводить в одной части интерфейс системы видеоконференцсвязи с удаленными собеседниками, а во второй – презентационные материалы. При использовании зала в качестве единого пространства дисплеи способны дублировать контент, чтобы все присутствующие могли отчетливо видеть его из любой точки помещения. Креативным решением стала установка за видеостенами камер, которые в реальном времени снимают находящиеся за ними окна и транслируют это на экраны. Таким образом, в те моменты, когда дисплеи не используются, кажется что их практически нет.
Распределение контента в инсталляции осуществляется с помощью видеопроцессоров Barco E2, предоставляющих высокую гибкость в создании макетов отображения на экране с нестандартным соотношением сторон и допускающих одновременный вывод медиаданных из множества различных источников. Для захвата видео во время проведения сеансов видеоконференцсвязи в зале используются PTZ-камеры Panasonic и Logitech Rally, для захвата голосов – потолочные микрофонные массивы Biamp TCM-X, подключенные к конференц-хабам Biamp SCX 400, и беспроводная микрофонная система Shure ULXD с комплектом ручных передатчиков, для воспроизведения звука – акустические системы Renkus Heinz CA, а для управления конференцией – тач-панель Logitech Tap IP.

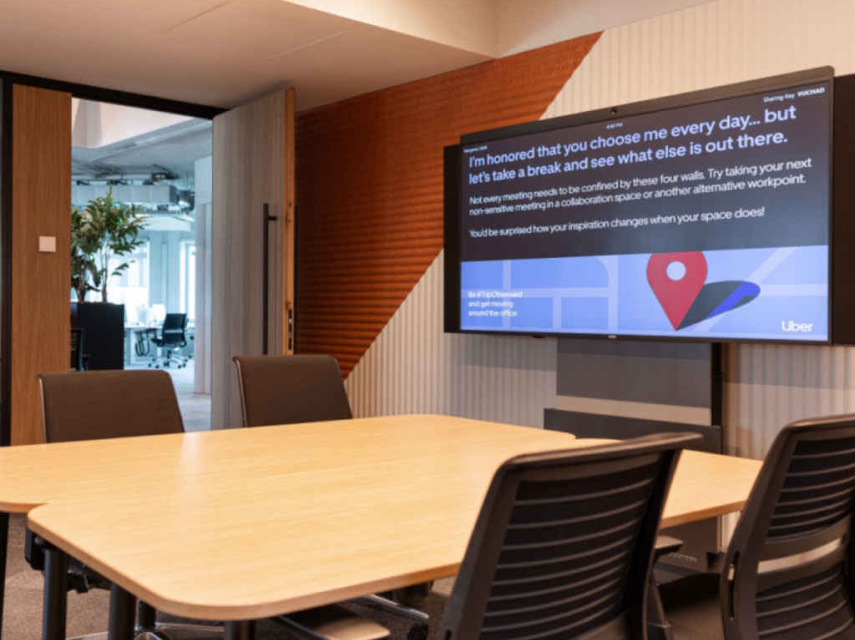

Переговорные и конференц-залы штаб-квартиры получили унифицированное оснащение, предоставляющее сотрудникам одинаковые возможности для проведения презентаций, переговоров с удаленными собеседниками и совместной работы вне зависимости от того, в каком помещении они находятся. В качестве средств отображения в них применяются дисплеи LG UH5F-H с диагональю от 32 до 86 дюймов, размещенные на кронштейнах Chief XSM1U. Для обеспечения ВКС-возможностей они дополнены видеобарами Neat Bar или Neat Bar Pro. В 10 комнатах для переговоров через программную платформу Microsoft Teams были задействованы 75-дюймовые интерактивные панели «все в одном» Dten D7, не требующие для дистанционного общения подключения дополнительной периферии. Для их установки были использованы крепления Salamander.
Забронировать любое из помещений сотрудники могут с экрана тач-панели Logitech Tap Scheduler, которая предусмотрена перед входом в каждое из них. Все переговорные и конференц-залы при помощи кодеров ZeeVee ZyPer UHD объединены в общую систему AV over IP, позволяющую централизованно выводить контент на имеющиеся в них экраны.
В лаборатории для тестирования аппаратных средств Uber интегратор развернул схожую AV-систему, включающую 55-дюймовый дисплей LG UH5F-H с медиаплеером Brightsign XT1144, интерактивную панель Dten D7, микрофоны Biamp TCM-X, подвесные потолочные громкоговорители Extron SM 26T с усилителем Tesira AMP-450P и видеобар Neat Bar Pro.

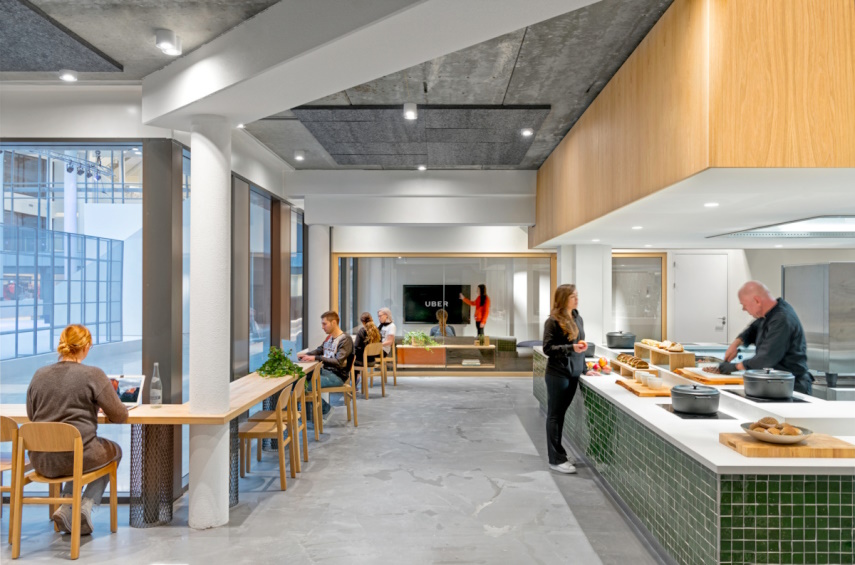

Система фонового воспроизведения музыки в кафе была построена на базе громкоговорителей Extron SF 26PT с усилителями Tesira AMP-450P.
Дополнила AV-инфраструктуру штаб-квартиры система Digital Signage, охватывающая все здание. Для ее организации TwistedPair применил комплект из 40 дисплеев LG UH5F-H, 55-дюймовые интерактивные указатели Elo E628053, расположенные в портретной ориентации, а также медиаплееры BrightSign HD224 и XT1144.
Отзыв интегратора
Комментирует Бен Шарп, директор по работе с клиентами TwistedPair:
«Мы уже не раз сотрудничали с Uber прежде, но этот проект стал самым масштабным из всех. Изначально нашей задачей была консультация подрядчиков и руководителей компании, в рамках которой мы должны были собрать все требования и стандарты заказчика и выявить проблемные области. Затем мы провели проектирование и разработали смету. В дальнейшем клиент пытался подключить к проекту еще двух интеграторов, но так как у нас было более глубокое понимание задач, то в итоге и эта часть работ досталась нам. В итоге на реализацию всего технического оснащения штаб-квартиры потребовалось чуть более двух с половиной лет. Помимо мультимедийных систем, мы также проложили всю кабельную инфраструктуру, включающую свыше 300 км проводов, и установили сетевое оборудование, чтобы к моменту монтажа AV-систем было готово все необходимое для их развертывания».
