Исходные данные
Открытый в Седертелье, Швеция, отель Ad Astra by Elite предлагает посетителям более 160 комфортабельных номеров и люксов, актовый, бальный и конференц-залы, спа-центр, рестораны, бары, кинотеатры и развлекательные заведения. Мультимедийное оснащение объекта с бюджетом в €527 800 реализовал интегратор Fremlab, а сам проект в начале этого года был удостоен премии Inavation Awards 2024, став победителем в категории «Гостиничный бизнес».
Реализация проекта

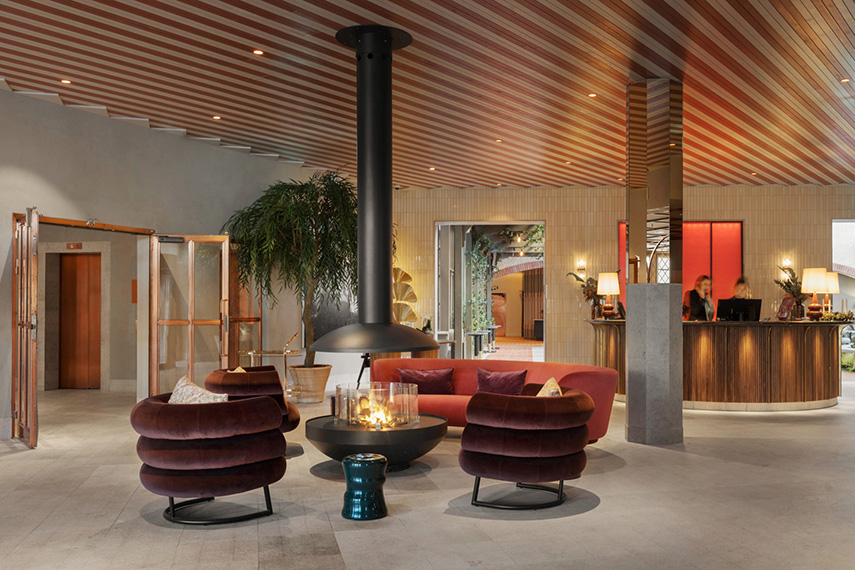

Входя в отель, посетители попадают в вестибюль со стойкой регистрации и зоной отдыха. Для воспроизведения фоновой музыки в нем развернута система звукоусиления, включающая потолочные громкоговорители Bose DM3C, DM3SE и сабвуферы DM10Sub. Управление освещением, кондиционированием и вентиляцией осуществлятся системой автоматизации Crestron 4-Series с пользовательским интерфейсом, выведенным на экран 10-дюймовой тач-панели TS-1070-B-S.

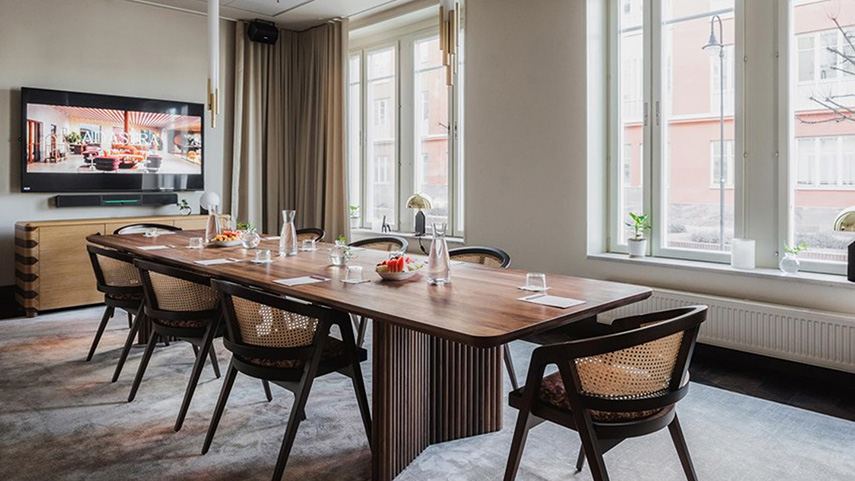

К вестибюлю примыкают зал для караоке и два конференц-зала. Система отображения большего из них построена на базе лазерного проектора Panasonic VMZ61, меньшего – 75-дюймового 4K-дисплея Panasonic TH-75CQE1W, который дополнен видеобаром Crestron UC-SB1, позволяющим проводить сеансы видеоконференцсвязи. Возможность беспроводного вывода на общий экран контента с персональных мобильных устройств обеспечивают BYOD-системы Barco ClickShare C-10. Звук в обоих помещениях воспроизводят громкоговорители Bose DM3C с усилителями 8250N. Для подключения микрофонов и других источников аудиосигнала в каждом из залов предусмотрены два разъема XLR, причем для вывода звука на аудиосистему от пользователей не требуется производить какие-либо настройки – после соединения система самостоятельно активизирует входной канал и осуществляет необходимую маршрутизацию. Управление AV-инфраструктурой и инженерными системами происходит на экране 7-дюймовой сенсорной панели Crestron TSW-770-B-S.
Зал для караоке получил караоке-систему Madboy Karaoke machine, два подключенных к ней микрофона Sennheiser, планшет Apple iPad для выбора песен и два 55-дюймовых экрана Panasonic TH-55CQE1W для отображения визуального контента.

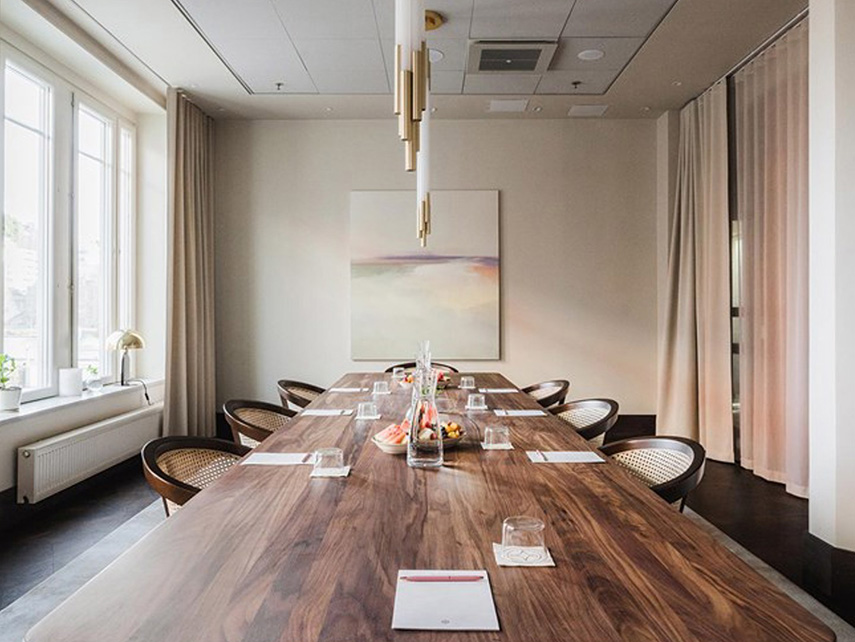

Из других корпоративных пространств в отеле есть шесть конференц-залов разного дизайна, занимающих целый этаж. Системы звукоусиления в них реализованы на основе громкоговорителей Bose DM3C, процессоров Bose 1280 и усилителей Bose 8250N. В двух самых больших залах они дополнены сабвуферами Bose DM10SUB. Для захвата голосов выступающих используются беспроводные микрофонные системы Sennheiser Speechline с ручными передатчиками и передатчиками-бодипаками с головными микрофонами. Присутствует здесь и возможность подключения источников через разъем XLR. Для демонстрации контента в конференц-залах используются лазерные проекторы Panasonic VMZ61 и PAN-PT-MZ10KLBEJ, а для его беспроводного вывода на экраны – BYOD-системы Barco ClickShare C-10. Управление во всех помещениях реализовано на базе процессоров Crestron DIN-AP4 и диммеров DIN-DAL2DALI, отвечающих за контроль освещения. Пользовательский интерфейс, выведенный на тач-панели Crestron TS-1070-B-S, позволяет выбирать видеоисточники, регулировать громкость звука, включать или отключать фоновую музыку и прочее.
Оснащение большого актового зала включает проектор Panasonic PAN-PT-MZ10KLBEJ, систему звукоусиления Bose (три громкоговорителя DM3C – по одному на центральную, левую и правую части зала, два сабвуфера DM10SUB и усилитель 8250N), микрофонную систему Sennheiser Speechline (один ручной передатчик и три бодипака с головными микрофонами) и BYOD-систему Barco ClickShare C-10.
Находящийся на последнем этаже отеля бальный зал был оборудован светодиодным экраном размером 6,4 x 2,4 метров. Он сформирован из LED-панелей Absen A2719 Plus и управляется контроллером видеостены NovaStar MCTRL4K. Сигналы на экран поступают через коммутатор Analog Way QVU-4K. Чтобы подогнать разрешение выводимого изображения под собственное разрешение дисплея, составляющее 3200 x 1260 пикселей, пользователям доступны три режима отображения: «картинка в картинке», при котором поступающий контент с оригинальным разрешением накладывается на один из четырех доступных фонов, «весь экран», при котором изображение растягивается по ширине светодиодного экрана, а сверху и снизу добавляется черная рамка, и «пользовательский», при котором задействуется весь экран, но поступающий контент должен иметь разрешение 3200 x 1260 пикселей.
Система звукоусиления бального зала состоит из двух комплектов. Первый из них предназначен для проведения конференций и включает 6 громкоговорителей Bose AMU105 (левый канал, правый канал и четыре канала задержки), второй – для проигрывания музыки во время банкетов и имеет в своем составе 16 потолочных громкоговорителей Bose DM3SE с двумя сабвуферами DM10Sub. Парк микрофонов представлен системой Sennheiser SpeechLine. Система управления Crestron, помимо звука и видео, позволяет гибко контролировать освещение, предлагая регуляторы для независимой настройки зеленого, красного и синего света, а также его количества на стенах, потолке и полу. Опционально освещением можно управлять через световую консоль, для подключения которой выделен разъем DMX.

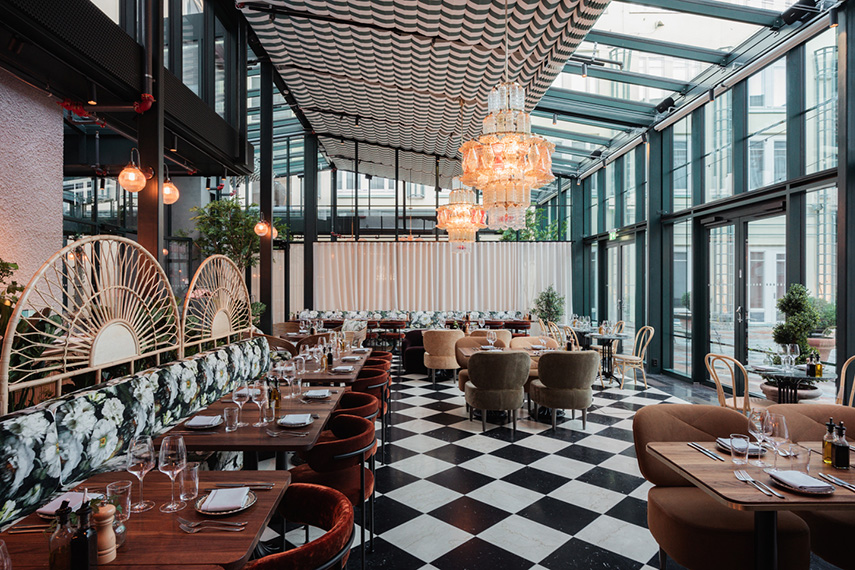

В ресторане The Glasses были установлены 14 громкоговорителей Bose DM3SE, 2 сабвуфера DM10Sub и усилители PowerShare с поддержкой приема цифровых сигналов по протоколу Dante. В его уличной зоне инсталлировали 6 влагозащищенных громкоговорителей Bose DM5. Для управления системой предусмотрены контроллеры Bose CC2D.

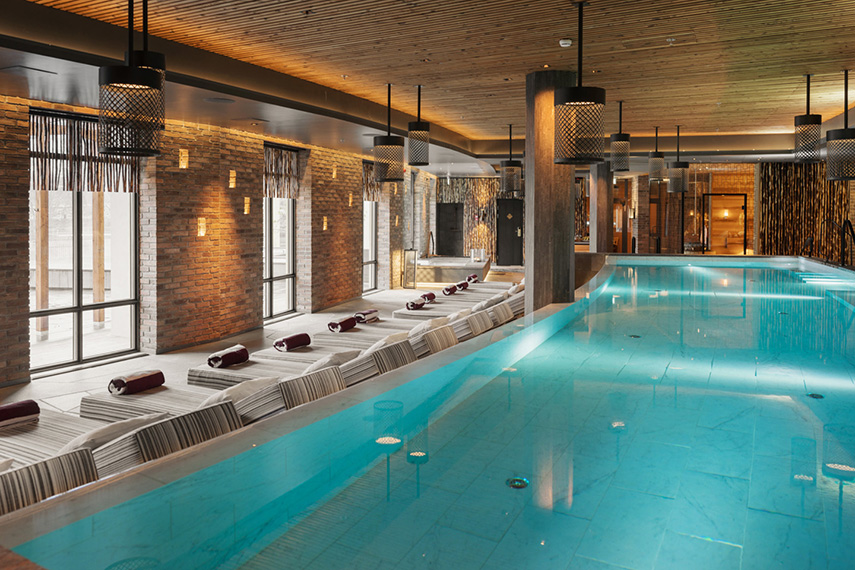

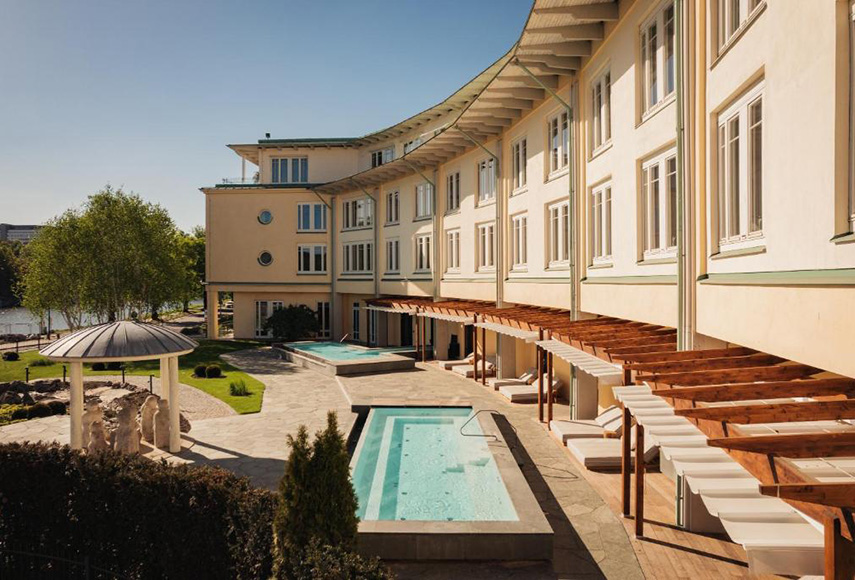

На территории спа-центра интегратор оборудовал процедурные кабинеты, в каждом из которых появились громкоговорители Bose DM5C и сенсорная панель Crestron TSW-570-B-S, и зал для йоги, получивший 13 громкоговорителей Bose DM3C. Довершила оснащение зона с пятью бассейнами – в трех крытых были задействованы 16 громкоговорителей Bose DM5C, в двух открытых – 11 уличных громкоговорителей DM5SE и два сабвуфера MB210WR. Для питания акустических систем используется три двухканальных и пять четырехканальных усилителей Bose PowerShare. Управление AV-системой и освещением производится через систему автоматизации Crestron с пятью диммерами DIN-DAL2DALI (суммарно 600 каналов) и 10-дюймовой тач-панелью TS-1070-B-S.
Отзыв интегратора
Комментирует Карл-Фредрик Мальмгрен, владелец компании Fremlab:
«Мы уже достаточно давно сотрудничаем с Elite, но отель Ad Astra стал крупнейшим проектом за все время нашей совместной работы. Он занимает здание, часть которого была построена в XIX веке и имеет историческую ценность, поэтому при оснащении различных зон объекта требовался разный подход. По этой причине я разделил оборудование, персонал, программирование, затраты и прочее на шесть частей с индивидуальным подходом к каждой из них. Отдельного внимания заслуживает разработанный нами подход к запуску систем. Во всех оснащенных помещениях для этого применяется кнопка на стене. Если человек приходит в зал впервые, то у него могут возникнуть вопросы к использованию сенсорной панели, но кнопки умеет нажимать каждый. Достаточно единственного нажатия и в комнате включатся свет и AV-система. Если же требуется произвести какие-либо настройки, то тогда очередь доходит до тач-панели».
