Исходные данные

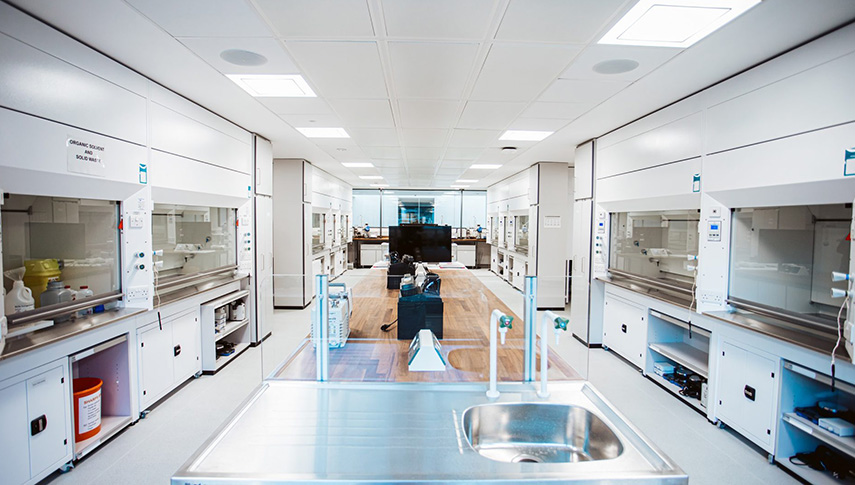

Килский университет, расположенный в городе Киле, Великобритания, поручил компании Pure AV произвести модернизацию аудиовизуальных систем в двух своих зданиях: Central Science Laboratories (CSL) и Smart Innovation Hub. CSL занимает четырехэтажное здание, где располагаются разнообразные учебные и исследовательские лаборатории отрытой планировки и пространства для социального обучения. В здании информационного хаба есть учебные помещения Keele Business School, лекционные и конференц-залы.
Реализация проекта
В Central Science Laboratories заказчик хотел получить сетевую систему распределения сигналов с централизованным управлением и наглядным интерфейсом, которая смогла бы контролировать вывод образовательного и информационного контента на любое средство отображения в здании. Здесь в 20 помещениях суммарно размещены 90 профессиональных дисплеев с интегрированными медиаплеерами, дополненные встраиваемыми потолочными громкоговорителями и беспроводными ИК-микрофонами, у главного входа есть видеостена из четырех видеопанелей, а в общественных пространствах – 7 дисплеев Digital Signage.
Для построения системы распределения сигналов интегратором было задействовано AV over IP решение WyreStorm 400 Series. В пункте управления CSL предусмотрены процессоры Extron DMP64 DSP, усилители и сенсорная панель Extron. На экране панели пользователи могут выбирать необходимые зоны и осуществлять отправку контента, сами же сигналы транслируются через IP-передатчики WyreStorm и поступают на IP-приемники, размещенные около каждого средства отображения в здании. Когда контент не поступает на дисплеи централизовано, он может локально воспроизводиться при помощи медиаплееров.

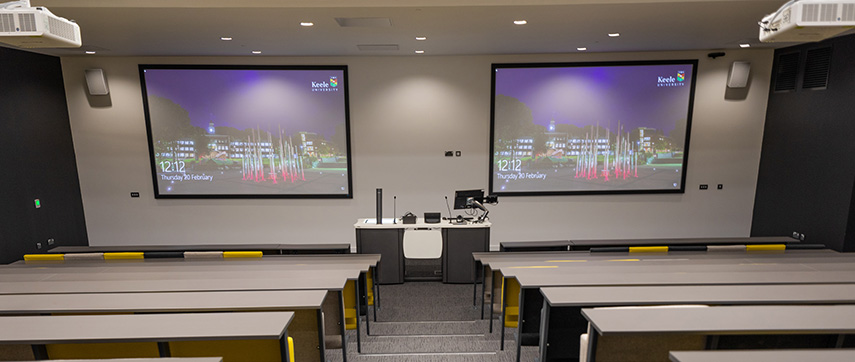

В главном лекционном зале Smart Innovation Hub установили два лазерных проектора Panasonic, засвечивающих два экрана с фиксированной рамой шириной 3,5 м. Для захвата звука были применены радиомикрофоны Sennheiser и проводные микрофоны Shure Lectern, для вывода – потолочные и настенные громкоговорители и усилители Extron. Возможность проведения сеансов видеоконференцсвязи обеспечивает ВКС-решение Poly VC. Повысить удобство демонстрации печатных материалов призвана документ-камера Wolfvision Visualizer. Выбор источников, отправляемых на средства отображения, производится на экране тач-панели Extron.
В малом лекционном зале Pure AV инсталлировала один проектор Panasonic и трехметровый экран, а также схожую с большим залом AV-систему для работы со звуком и ВКС. В зале Digital Suite, предназначенном для моделирования фондового рынка, на базе AV over IP системы WyreStorm NetworkHD 400 реализован вывод данных, поступающих с 24 компьютеров, на 3 широкоформатных дисплея Philips. Выбрать необходимый источник можно через наглядный интерфейс панели управления Extron.
Помещения для семинаров в Smart Innovation Hub оборудованы 75-дюймовыми настенными дисплеями Philips и кафедрами Top-Tec со встроенными переключателями каналов Extron. Еще два конференц-зала получили комплекты из 75-дюймового настенного дисплея Philips, видеобара AMX Acendo Vibe и кнопочного контроллера Extron. Несколько экранов Philips в зоне приема гостей и атриуме используются в качестве решения Digital Signage. Дополняют все это четыре кабины для совместной работы, в каждой из которых есть дисплей Philips и веб-камера.
