Исходные данные

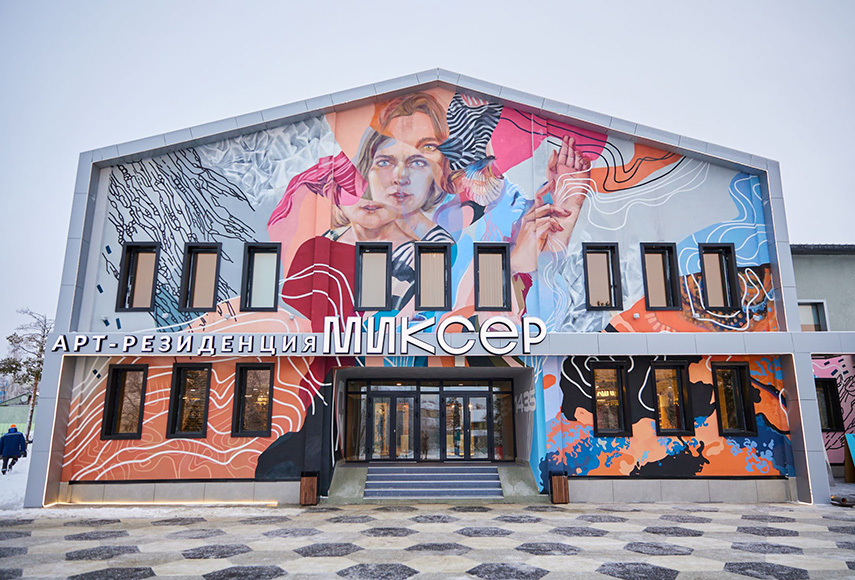

Системный интегратор TEGRATECH реализовал проект комплексного оснащения арт-резиденции «Миксер» в Ноябрьске. Это молодежное пространство, являющееся местом проведения образовательных и культурных мероприятий и «точкой притяжения» региона. По итогам 2023 года объект стал победителем номинации «Место молодых» Всероссийской премии молодежных достижений «Время молодых». Заказчику требовалось установить мультимедийное оборудование, мебель, коммутацию и программное обеспечение в более 20 помещениях, которые занимают суммарную площадь 2500 м2. Разработку концепции и реализацию технических решений произвели специалисты отдела системной интеграции – технический директор Владимир Мощенко и пресейл-инженер Андрей Хальчевский.
Реализация проекта

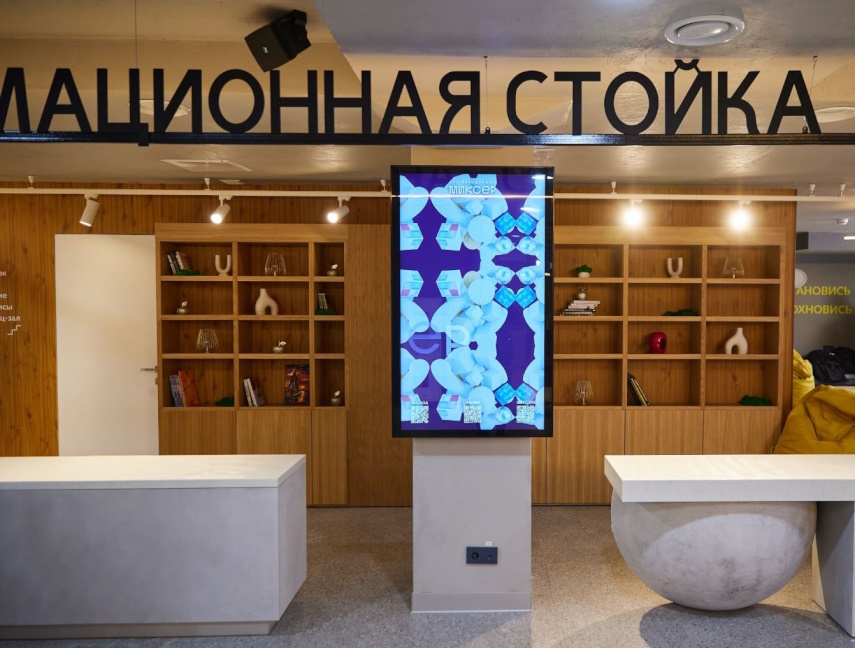

На ресепшн и в общих зонах были инсталлированы интерактивные панели BOE NT55A-80M и NT49A-40A, модульные системы фонового озвучивания с поддержкой Dante (AUDAC XMP44, SourceCon-модули, усилители PMQ/MFA), офисная техника Xerox и многофункциональная мебель кастомного дизайна и изготовления. Пространство спланировано и оснащено таким образом, что в нем можно как проводить мероприятия для множества участников, так и уединенно работать за моноблоками Acer, для чего предусмотрены передвижные ширмы, создающие уютные микро-офисы.

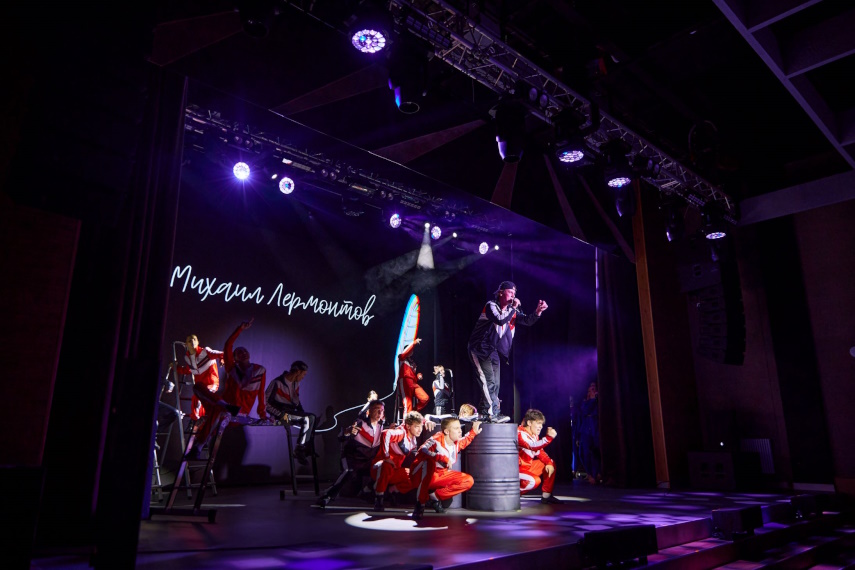

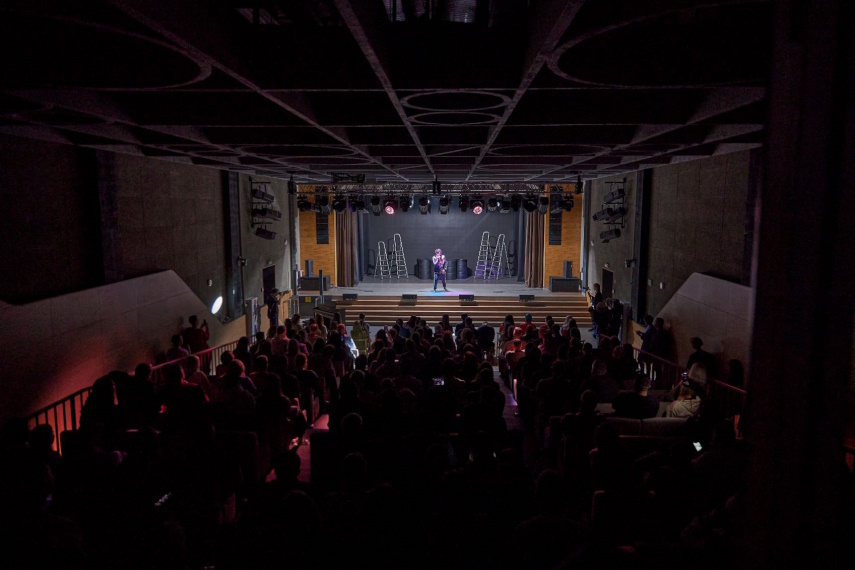

В Универсальном зале аудио, видео и световое оборудование собрано в единый комплекс. Это позволяет организовывать события любого формата: от конференций с онлайн-трансляциями до театральных постановок или концертов. Сцена в помещении снабжена антрактно-раздвижным занавесом на электроприводе с регулируемой скоростью, управлять которым можно как из-за сцены, так и с операторского места, генераторами тумана MLB TX-1500 II, EUROSMOKE HAZER и дым-машинами MLB EMF-3000 DMX.
Установленный парк световых приборов включает Spot (Dialighting Led spot 150MH MKIII), Wash (Dialighting IW 19x15Z B-EYE), BSW (Dialighting 150 BSW), профильные прожекторы (Imlight LTL PROFILED-PRO-18/36 W150), прожекторы с линзой френеля (Imlight LTL FRENELLED-MZ-PRO W150), LED-бары (Dialighting LedBar 36x4), блиндеры (Dialighting COB Blinder WHITE 2x100W) и стробоскопы (Dialighting Strobe 3000). Задействованный комплект дает возможность выполнять любые задачи по художественной задумке режиссера и оператора, а контроль его работы осуществляется со специальной световой консоли, работающей в связке с ПК (MA Lighting grandMA3 onPC command wing). Для удобства использования и обслуживания все софитные конструкции и линейные массивы оснащены подъемно-опускными механизмами на базе лебедок MODE V6-R/D.
Для демонстрации контента на сцене предусмотрен светодиодный экран размером 6,9 х 4,6 метра с разрешением 2304 х 1536 пикс., сформированный из панелей Raybest с шагом пикселя 3 мм. Захват видео во время живых мероприятий осуществляется с помощью комплекта PTZ-камер Lumens VC-A61PB, интегрированных с 4-канальным медиапроцессором Lumens LC-200/2Tb с функциями записи, потоковой трансляции, хранения данных и удаленного доступа к архиву.
Система распределения сигналов на базе матричного коммутатора Wyrestorm MX-0808-H2A-MK2, HDMI-удлинителей по HDBaseT и устройства видеозахвата компании ATEN позволяет принимать аудио- и видеосигналы и транслировать их на экраны общего пользования и мониторы, выводить презентации, проводить онлайн-трансляции, сеансы ВКС и записывать мероприятия. Упростить работу с ней помогает система управления ATEN VK2200 с 10,1-дюймовой сенсорной панелью ATEN VK330, где отображается разработанный для заказчика графический интерфейс.
В состав системы звукоусиления зала вошли линейные массивы с элементами DAS AUDIO EVENT-26A и сабвуферами EVENT-115A, напольные сабвуферы EVENT-218A, сценические мониторы ACTION-M512A, боковые прострелы VANTEC-12A) и фронт-филлы ARTEC-526A-230 для покрытия передних рядов. Распределение и обработку аудиосигналов в зале обеспечивают микшерная система DiGiCo S21 с комплектом из трех стейдж-боков A168-Rack и сервер плагинов Waves SoundGrid Extreme, который для оптимизации бюджета может быть использован как для живых мероприятий, так и для работы в студии звукозаписи. Дополняет конфигурацию РЧ-система персонального мониторинга Shure PSM300. Многофункциональный микрофонный парк включает в себя проводные и беспроводные системы Shure (серия ULXD), Audix, AKG, Sennheiser, Beyerdynamic, RØDE и другие. Гримерные комнаты для подготовки выступающих оборудованы громкоговорителями AUDAC WX502MK2, позволяющими транслировать звук со сцены и из операторской.

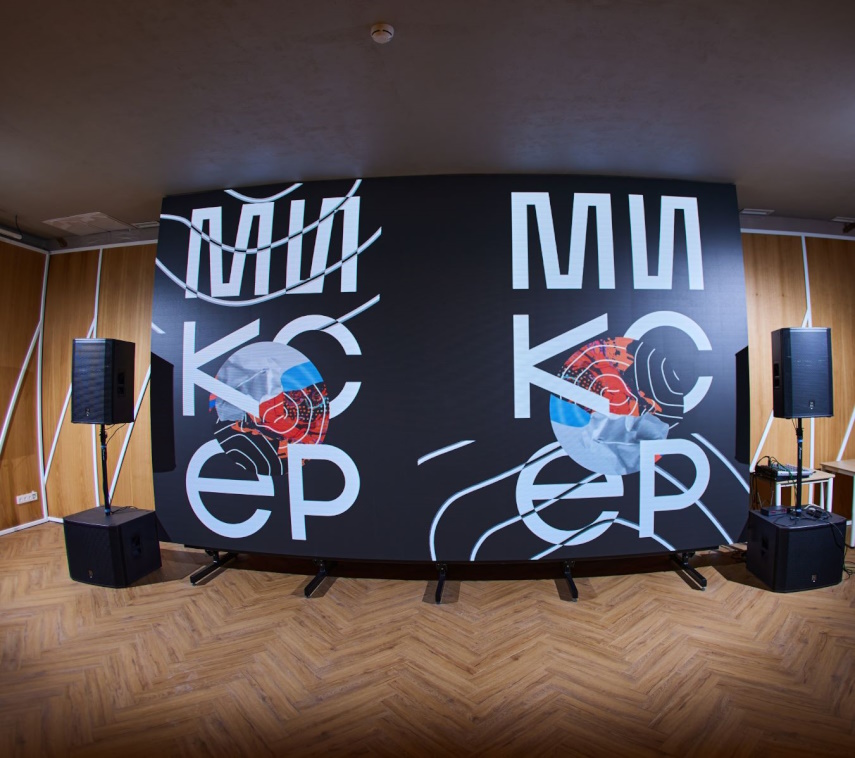

В Паркетном зале установлен светодиодный экран Absen PL2.5 Lite V.10 размером 5 х 3 метров с шагом пикселя 2,5 мм и разрешением 2000 х 1200 пикс., смонтированный на напольной сборно-разборной раме, что позволяет собрать его в любом необходимом месте. Под экран и раму предусмотрены транспортировочные кейсы и дополнительные крепежи для подвеса. Для проведения онлайн-трансляций, сеансов видеоконференцсвязи, записи мероприятий и вывода контента на систему видеоотображения есть комплект из PTZ-камеры Lumens VC-A61PB, медиапроцессора Lumens LC-200/2Tb, ПК оператора с картами видеозахвата ATEN и предустановленным ПО Resolume Arena, а также система распределения сигналов на базе продуктов ATEN и Wirestorm. Для озвучивания помещения применяется мобильный комплект с сабвуферами EV EKX-18SP-EU и сателлитами EV EKX-15P-EU2, для захвата голосов – микрофонные системы Shure ULXD.

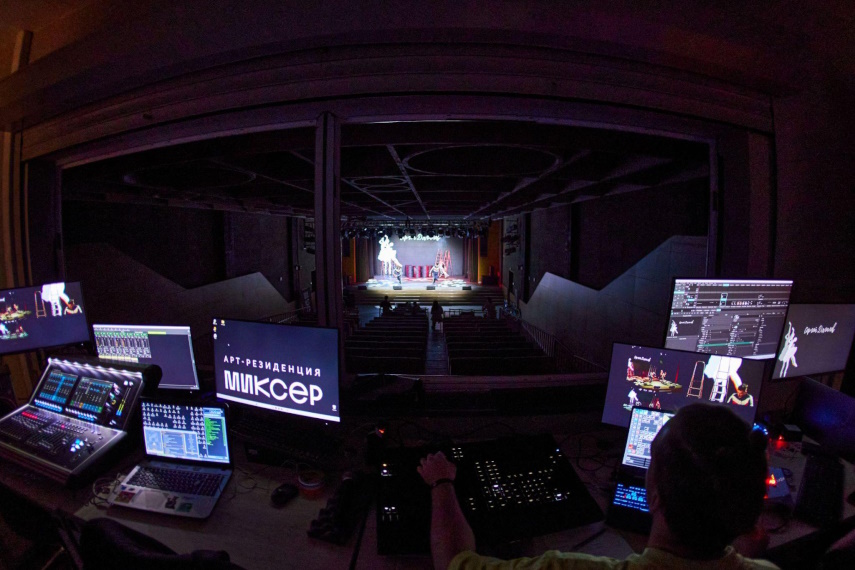

Паркетный и Универсальный зал могут использоваться независимо, при этом техническое обслуживание мероприятий будет производиться одновременно. Управление оборудованием и контентом в них осуществляется из единого операторского помещения. Контроль видеокоммутации выведен на сенсорную панель ATEN VK330, а звуковые сигналы распределяется через консоль Behringer X32 COMPACT.

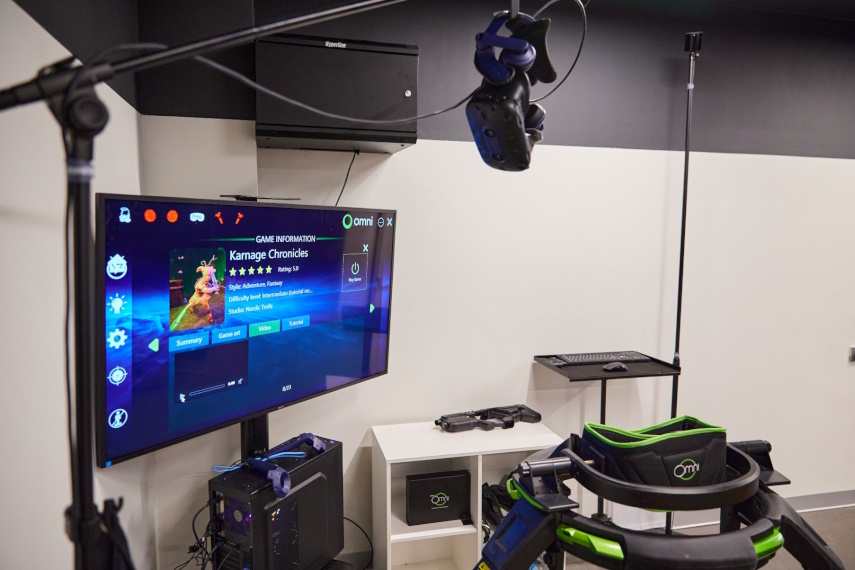

Мультипарк для погружения в виртуальную реальность включает два помещения, где установлены игровые сенсорные столы NexTable One 55 P с набором из 49 игр по ФГОС для детей младшего возраста, VR-платформы Virtuix Omni 2.0, шлемы виртуальной реальности HTC VIVE PRO Starter Kit и игровая консоль XBOX для взрослых. Для кинопоказов и трансляций предусмотрены система видеоотображения на основе проекторов InFocus INL2168 и система звукоусиления на оборудовании CVGaudio. Стены, используемые в качестве экранов, окрашены специальной светоотражающей краской Screen Goo.
Профессиональная студия звукозаписи, позволяющая выполнять полный цикл аудиопроизводства от записи и трекинга до финального сведения, оснащена микрофонами ОКТАВА МКЛ5000, Neumann TLM103 и Audix DP7, DJ-установкой с двумя проигрывателями Pioneer CDJ-3000 и микшером DJM-900 NXS2. В качестве ядра системы применяется аудиоинтерфейс Universal Audio Apollo x16 Heritage Edition с комплектом студийных плагинов и DSP-обработка на базе UAD-2 Satellite Thunderbolt 3 OCTO Custom. Мониторинг осуществляется при помощи мониторов ближнего поля Genelec 8030CP и среднего поля Genelec 8340APM в связке с сабвуфером Genelec 7040APM. Помимо этого, есть компрессор/лимитер Manley ELOP+, сервер Waves SoundGrid Extreme с набором плагинов Waves Pro Show Bundle и ПК кастомизированной сборки на базе процессора i9 с предустановленными цифровыми рабочими станциями Reaper и FL Studio All Plugins Edition. Дополняет оснащение ударная установка TAMA STAGESTAR, гитарный ламповый комбо-усилитель Orange Rocker 15, комбо для бас-гитары Orange CRUSH BASS 50 и необходимый набор стоек, держателей и кабелей для коммутации.

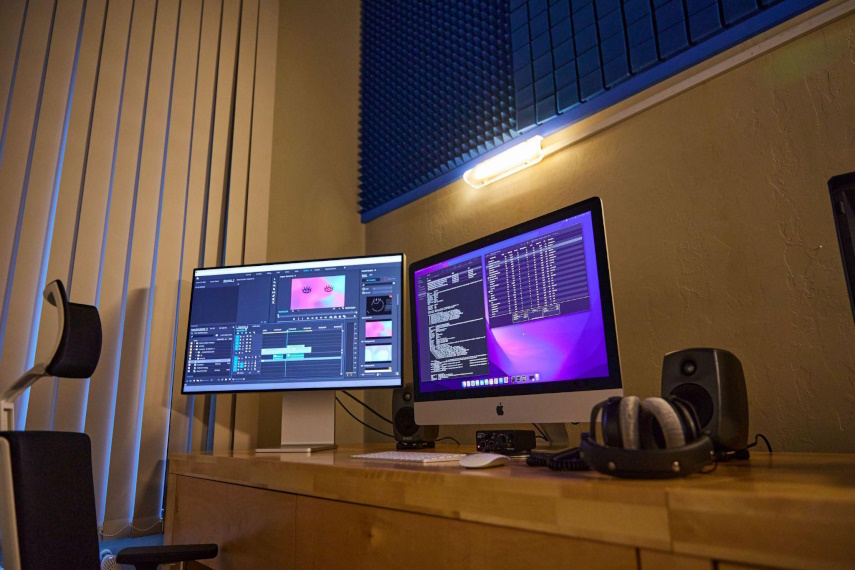

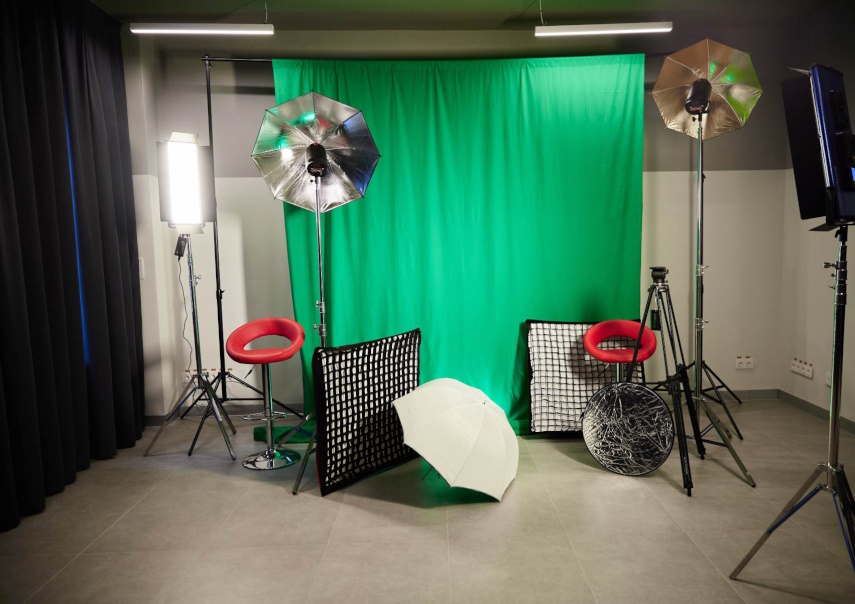

Фото/видеостудия получила все необходимое для создания визуального контента любой сложности: камеры SonyAlpha A6600 c объективами и рекордерами, вспышки Falcon Eyes Phantom, световые приборы, хромакеи и фоны, отражатели, зонтики и мобильную видеостудию Datavideo HS-1300 для прямых трансляций. На операторском место имеется ПК Apple iMac с монитором Apple Pro Display XDR и предустановленным ПО Adobe.
Конференц-зал оборудован 75-дюймовой интерактивной панелью Clevertouch IMPACT PLUS 2 Series High Precision на мобильной стойке BаlanceBox с регулировки высоты, системой звукоусиления CVGaudio, беспроводной конгресс-системой Taiden, камерами Huddly IQ, программным обеспечением TrueConf и BYOD-системой Kramer VIA GO2.
Система фонового звука объекта построена на оборудовании AUDAC (громкоговорители, усилители серии PMQ / MFA и модульные плееры XMP44 с необходимым набором плат расширения) и позволяет транслировать аудио в любое помещение арт-резиденции. Помимо этого, предусмотрены две локальные зоны – кафе «Семейное» и «Молодежное» с локальными усилителями AUDAC серии MFA и реализована возможность многозонного удаленного управления громкостью и контентом.
На ресепшн и в креативном хабе есть системы Digital Signage на основе медиаплееров SpinetiX HMP400 и интерактивных панелей BOE, с помощью которых оператор может централизованно выводить информационный и рекламный контент по заданному расписанию.
Рабочие места административных помещений оснащены моноблоками Acer, Apple и печатным оборудованием Xerox, а столы – выезжающими блоками розеток. По пожеланию заказчика была разработана и поставлена мебель уникального дизайна (97+ единиц) и более 80 позиций стандартной конфигурации (свыше 640 единиц).
Отзыв интегратора
Комментирует Артем Ищук, директор по развитию бизнеса TEGRATECH:
«Арт-резиденция – интересный проект с большим количеством технических особенностей и нестандартных задач. Такие многофункциональные объекты требуют тщательного интеграционного подхода при разработке и реализации. Нами была создана единая цифровая экосистема, комфортная для работы как сотрудников, так и для посетителей, проработаны помещения гибридного использования и возможность трансформации всех созданных систем. Особенно приятно осознавать социально-культурную ценность нового пространства».
