Исходные данные
В октябре 2022 года после капитального ремонта для посетителей открылся InterContinental Bali Resort, расположенный на острове Бали, Индонезия. Помимо 430 изысканных номеров и вилл, гостям доступны 5 ресторанов, 6 открытых бассейнов, спа-центр, салон красоты, центр водных видов спорта и банкетный зал Puri Kencana, где проходят деловые встречи, торжественные мероприятия и развлекательные события с выступлениями музыкантов. В рамках проведенного обновления в зале было модернизировано аудиовизуальное оснащение, которое теперь полностью соответствует задачам помещения. Для реализации проекта руководство курорта привлекло AV-консультанта C&A Design Group и AV-интегратора Albeta Sukses Mandiri.
Реализация проекта

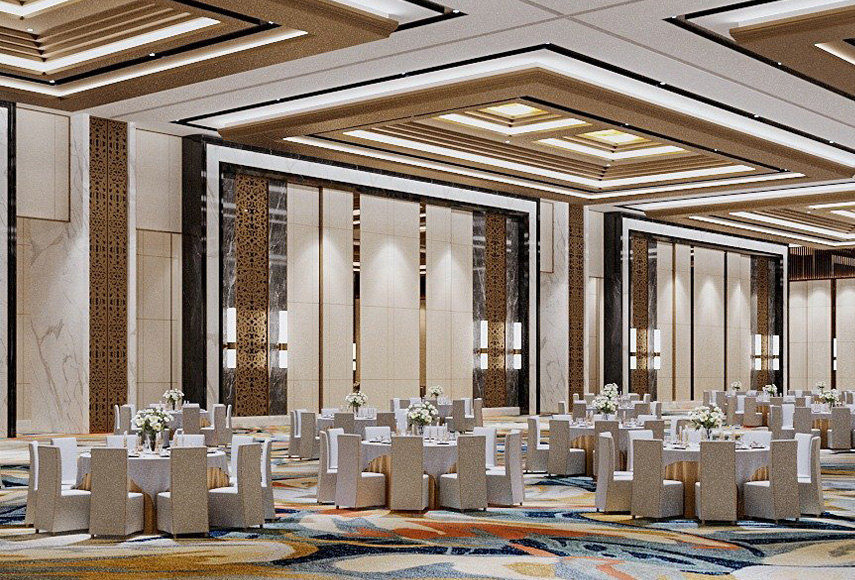

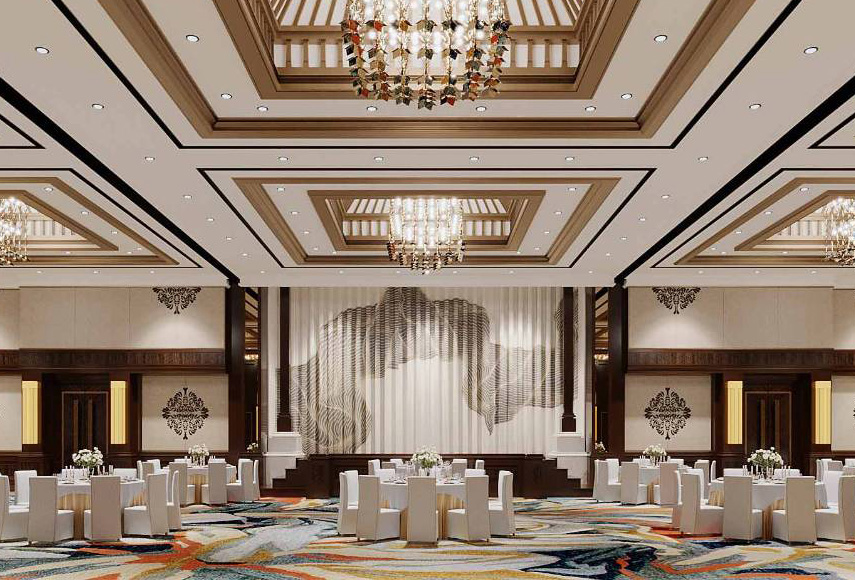

Puri Kencana – это зал площадью 525 м2 с высотой потолков 6 метров, способный вместить 647 гостей. Он имеет раздвижные стены, позволяющие разделить его на три независимых пространства, и возможность установки временной сцены шириной 9,4 метров. Сбоку к залу примыкает фойе площадью 260 м2, через которое посетители могут проходить в другие помещения. Для озвучивания зала и фойе интегратор применил 6-дюймовые громкоговорители Yamaha VXC6, потолочные акустические системы Electro-Voice 8.2HC, сабвуферы JBL Control 19CST и 8-канальные усилители QSC CX-Q4k8 мощностью 4000 Вт каждый.
Для захвата голосов выступающих в Puri Kencana предусмотрена беспроводная микрофонная система Sennheiser SpeechLine. В ее состав входят ручные передатчики SL-865, поясные передатчики SL DW-3 с подключенными к ним петличными микрофонами MKE 1 и размещенный под потолком четырехканальный ресивер Sennheiser SL MCR 4 DW-3, обеспечивающий покрытие пространства площадью 18,2 x 27,8 метров. Дополнительно к этому в зале есть система Sennheiser MobileConnect, предназначенная для беспроводной трансляции звука на смартфоны пользователей, и вспомогательная система прослушивания для слабослышащих на основе усилителя Ampetronic C10-2D и индукционной петли, уложенной в бетоне на полу под ковровым покрытием.
Аудиосигналы с микрофонов по Dante и из MobileConnect через модуль QSC поступают в центральную систему управления и распределения сигналов Q-SYS. Она включает матричный процессор Q-SYS Core 8 Flex 64 x 64 с восемью GPIO, сетевые расширители аудиовыходов QSC QIO-ML4i, QIO-L4o и настенный контроллер QSC TSC-70-G3 с выведенным на его сенсорный экран пользовательским интерфейсом. Все имеющееся в помещении AV-оборудование, а также системы контроля освещения и подъема/спуска жалюзи по сети через 24-портовый коммутатор POE Netgear GSM4230 подключены к Q-SYS. Для двунаправленной передачи аудиосигналов в соседние конференц-залы имеются цифровые процессоры Yamaha MRX7D.
Система видеоотображения зала построена на базе двух экранов размером 4 x 8 метров (над сценой) и 4 х 6 метров (боковой), которые засвечивают лазерные проекторы Panasonic PT-MZ16K яркостью 16 000 люмен с объективами ET-EMW500 (проекционное отношение 0,95–1,36:1). Наличие у экранов механизма моторизации позволяет опускать их для проведения мероприятий с необходимостью демонстрации презентационных материалов, а затем обратно убирать их в исходное положение, не закрывая белым пятном интерьер помещения. Сигналы к проекторам поступают через систему AV over IP на основе кодеров/декодеров Visionary Solution Duet. Удобство вывода на экраны контента с персональных мобильных устройств обеспечивает наличие беспроводной презентационной системы Barco Clickshare CX50.
Отзыв интегратора
Комментирует Йосафат Тандьявасеса, специалист компании Albeta Sukses Mandiri, работавший над проектом:
«Применение системы Q-SYS, сочетающей в себе систему управления и распределения сигналов, помогло нам снизить затраты на реализацию проекта, так как нам не потребовалось использовать для контроля работы AV-инфраструктуры отдельной системы управления. Мы интегрировали ее с AV over IP системой Visionary Solution, благодаря чему можем без проблем отправить любой вход на любой выход в зале. Эта платформа предлагает расширенные возможности DSP, высокую гибкость и простоту масштабирования, что не требует ее обновления в течение множества лет и при этом допускает свободное добавление новых экранов или входов/выходов, если в дальнейшем в них возникнет необходимость».
