Исходные данные

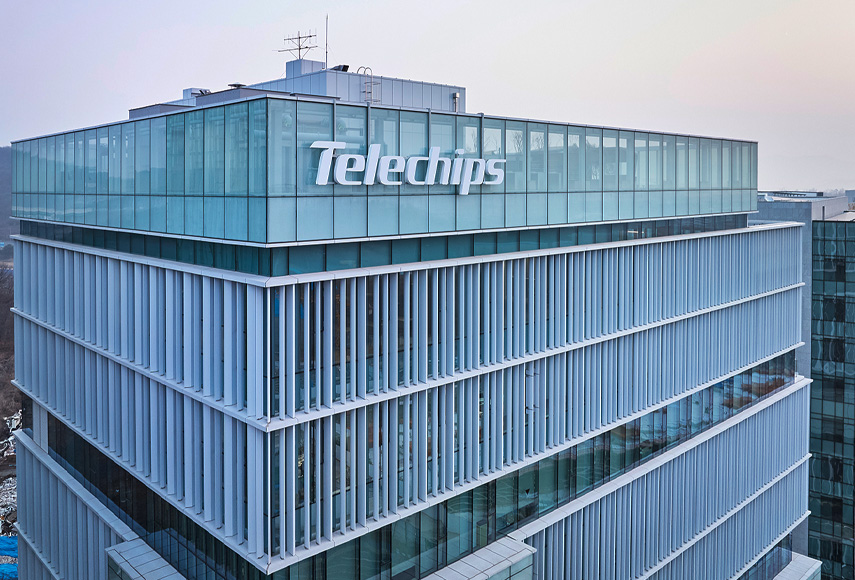

Южнокорейская бесфабричная IT-компания Telechips занимается разработкой однокристальных систем на архитектуре ARM, беспроводных модулей, DSP и других микроэлектронных компонентов, которые продаются по всему миру. В прошлом году ее штаб-квартира переехала в новое здание в городе Соннам, специально спроектированное и построенное под требования заказчика, что потребовало комплексного мультимедийного оснащения помещений разного размера. Интегратором проекта был выбран ESCO Korea.
Реализация проекта

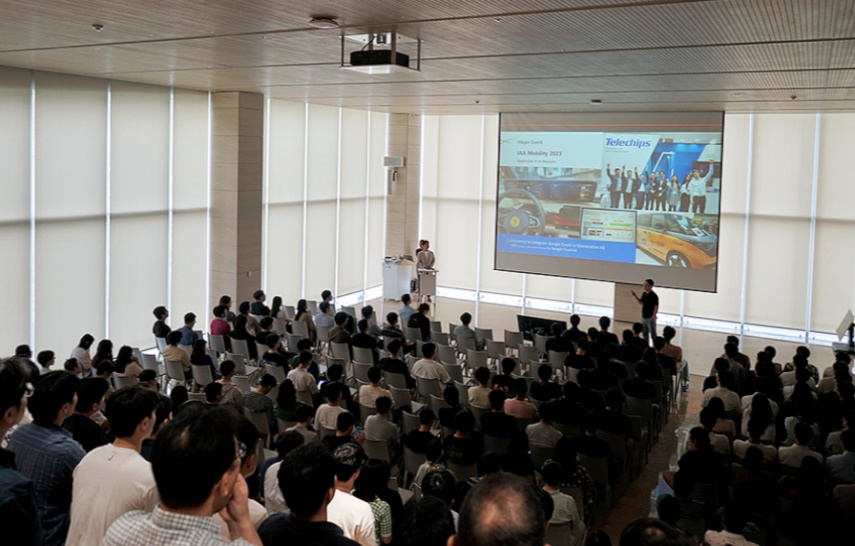

Главный конференц-зал в штаб-квартире предназначен для проведения мероприятий, пресс-конференций и собраний, сдачи в аренду сторонним арендаторам для организации церемоний награждения и корпоративных событий, при этом может использоваться как банкетный зал. Это потребовало создания универсальной AV-системы, легко адаптируемой под различные сценарии эксплуатации. Для демонстрации визуального контента была выбрана проекционная система, которая состоит из проектора Epson EB-PU2010B и кастомного экрана, изготовленного под проект компанией Jung-oh Media.
Такой выбор был обусловлен планировкой помещения, где присутствует множество больших стеклянных окон, через которые внутрь проникает дневной свет. Проекционный экран, в отличие от светодиодной видеостены, может быть легко убран в те моменты, когда он не используется. Чтобы изображение было отчетливо просматриваемым, даже при высоком уровне внешней освещенности, интегратор применил модель с лазерным источником света яркостью 10 000 люмен. Распределение в зале сигналов производится с помощью системы AV over IP и коммутатора бренда ATEN.
Для равномерного озвучивания пространства с большим количеством стеклянных поверхностей, способных вызвать нежелательные отражения, были задействованы компактные линейные массивы LD Systems Curv 500, а места их установки определены путем предварительного проектирования системы в программном обеспечении. Развернутая конфигурация позволяет одинаково эффективно проводить как концерты музыкальных групп, так и семинары со множеством участников дискуссий.
Во втором крупном пространстве для мероприятий, где акцент делается на видеоряд и проходят преимущественно спортивные трансляции и показы фильмов, заказчик хотел получить более яркое средство видеоотображения, поэтому для его реализации была применена светодиодная видеостена, которая для имитации внешнего вида и атмосферы кинотеатра установлена в центре сценического пространства. Она имеет размеры 5,5 х 3 метра и сформирована из LED-панелей Absen с шагом пикселя 1,95 мм, что позволяет демонстрировать контент с разрешением 4K. Управляет экраном видеопроцессор NovaStar.
Ключевой проблемой при реализации видеостены стала необходимость модернизации системы электропитания здания, подходящей для распределения электроэнергии при подключении стандартного офисного оборудования и не подходящей для LED-решений, требующих значительно большей мощности. Система звукоусиления помещения была построена на основе компактных линейных массивов LD Systems Curv 500, покрашенных для соответствия общей эстетике пространства в черный цвет.
Учебный зал компании имеет трансформируемую конструкцию, благодаря чему может использоваться как единое пространство для больших семинаров или групповых занятий, где все знакомятся с одним и тем же контентом, или же быть разделен на несколько помещений меньшего размера, в каждом из которых есть своя независимая аудиовизуальная система для демонстрации учебных материалов в рамках небольшой группы. Центральным средством видеоотображения здесь стал проектор Epson. Для удобства вывода на него контента предусмотрена беспроводная презентационная система.
Озвучивание зала осуществляется с помощью громкоговорителей LD Systems Curv 500. Для комфортного общения присутствуют 12 беспроводных микрофонов на гусиной шее Hanyang Electronics, допускающих произвольное размещение на любых необходимых столах, и беспроводная микрофонная система Sennheiser, а для микширования поступающих с микрофонов сигналов – микшер Behringer QX2442USB.

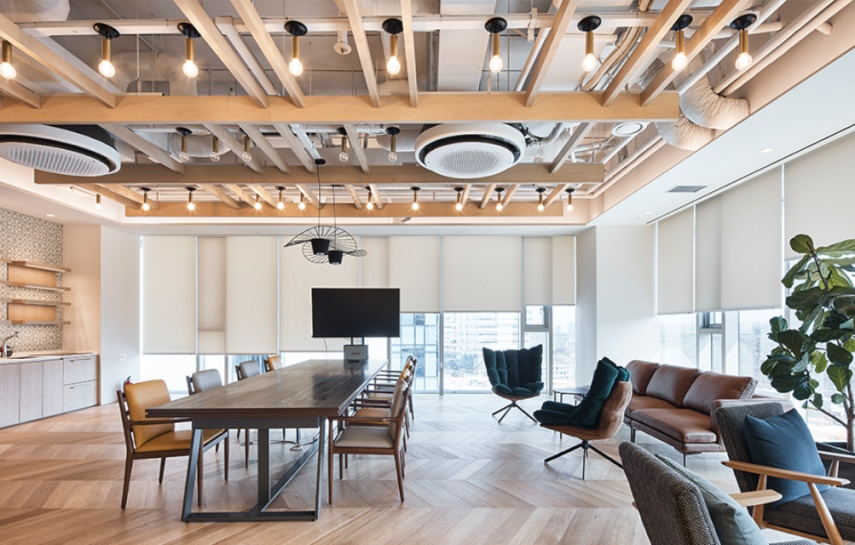

Довершило все это оснащение зала совещаний на 10 человек, где для демонстрации контента был развернут 85-дюймовый дисплей Samsung, для захвата видео и голосов присутствующих и воспроизведения речи удаленных собеседников – видеобар «все в одном» Logitech Rally Bar, а для удобного управления конференцией – 10,1-дюймовая тач-панель Logitech Tap.
Отзыв интегратора
Комментирует Сокмин Ким, вице-президент отдела продаж в ESCO Korea:
«К нам обратилась партнерская строительная компания с предложением комплексного аудиовизуального консалтинга для одного из своих клиентов. В ходе встреч мы постоянно предлагали решения, которые соответствовали его потребностям, в результате чего нас выбрали интегратором проекта. Для успешной установки AV-систем в совершенно новом здании решающее значение имеет подготовка.
Однако кое-что мы все-таки не смогли предусмотреть – одной из основных проблем при реализации стал ограниченный доступ к лифту, что затруднило транспортировку оборудования на различные этажи, нередко удлиняя этот простой процесс на целых несколько дней. Слаженная работа архитекторов, дизайнеров интерьера и поставщиков телекоммуникационных услуг под руководством опытного менеджера проекта помогла справиться со всеми вызовами, а заказчик получил результат, полностью удовлетворяющий его запросы».
